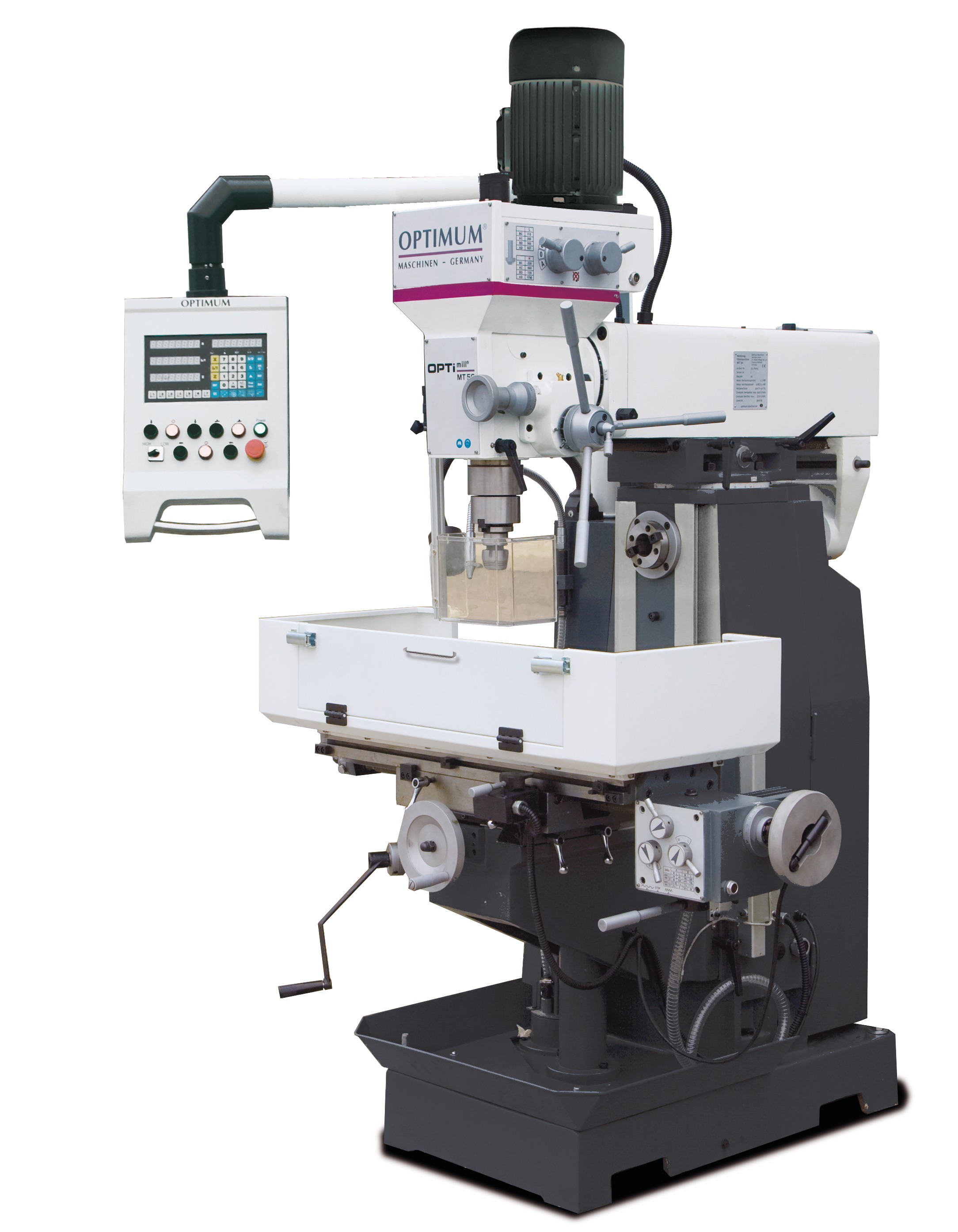

MT 50 Frezarka uniwersalna, pionowo – pozioma
Uniwersalna frezarka do frezowania poziomego i pionowego z wysuwną pinolą oraz cyfrowym trzy osiowym wskaźnikiem położenia DPA 2000
Model: MT50
Opis produktu
Frezarki uniwersalne doskonale sprawdzą się w zakładach rzemieślniczych i produkcyjnych. Jak sama nazwa wskazuje, urządzenia te nadają się do obróbki różnego rodzaju przedmiotów wykonanych z drewna lub z metalu. Frezarka uniwersalna jest bardzo wydajna, dlatego sprawdzi się zarówno w produkcji jednostkowej, jak i seryjnej. Ze względu na spore gabaryty, frezarka uniwersalna jest masywna, co zapewnia dużą wytrzymałość, solidność i odporność na wszelkiego rodzaju uszkodzenia. Bezpieczeństwo frezarki uniwersalnej zapewnia odpowiednia zabudowa niebezpiecznych, ostrych elementów oraz ochronna osłona wrzeciona. Oferowane przez nas frezarki uniwersalne spełniają wymagania pod względem ergonomii, ponieważ zawierają wygodny i funkcjonalny pulpit sterowniczy.
- Ciężka, masywna wersja z wysokiej jakości żeliwa szarego, pochłaniającego wibracje
- Wysuw tulei wrzeciona za pośrednictwem dźwigni lub pokrętła do precyzyjnego wysuwu

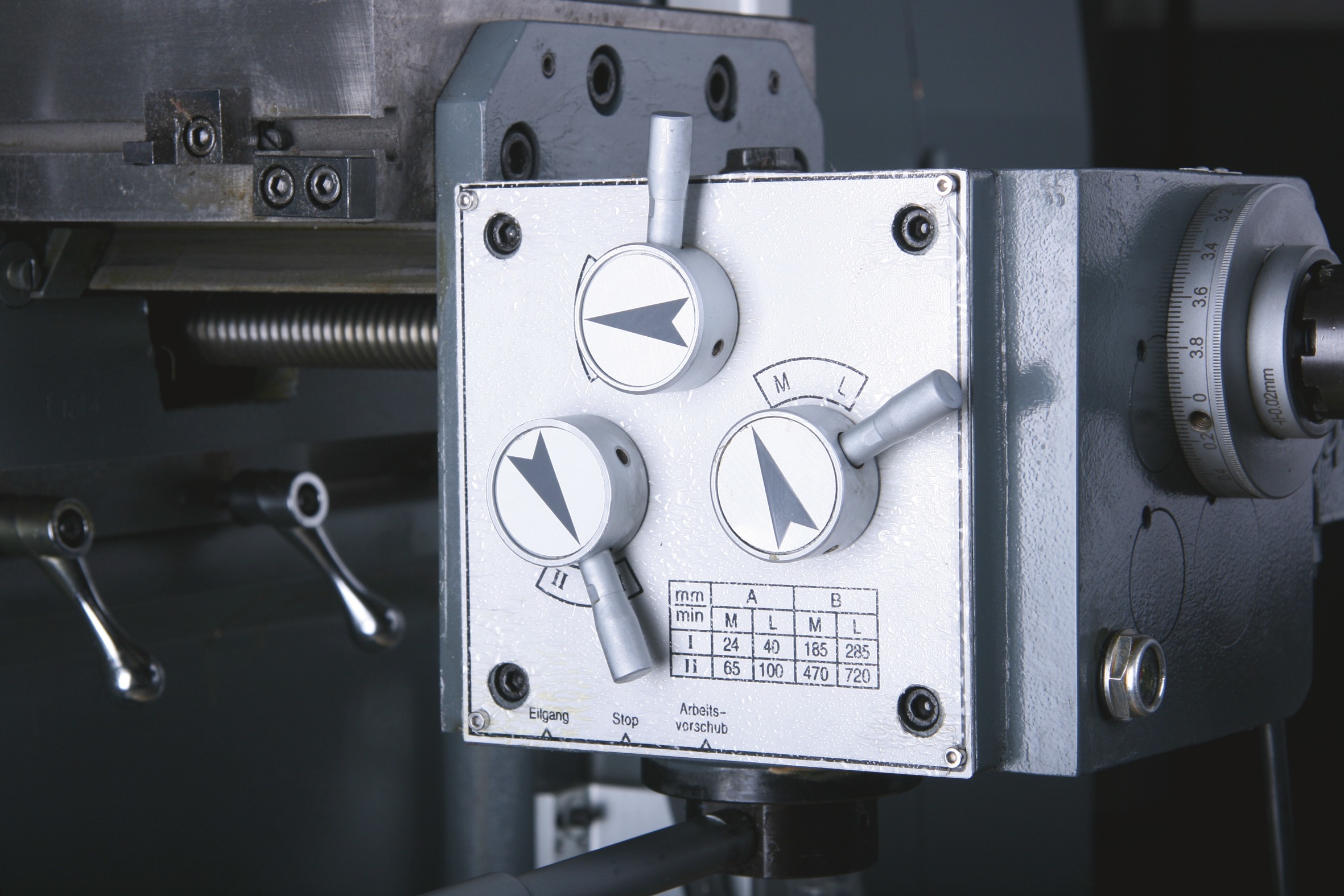

- Oś X przesuwa się manualnie przy użyciu pokrętła lub automatycznie za pomocą mechanizmu posuwu stołu
- Pozycja pionowa do prac, jak np. wiercenie, wiercenie ukośne
- Jednoskrętna głowica, możliwość skrętu o 180°
- Osobne wrzeciono pionowe oraz poziome
- Ergonomiczny pulpit sterowniczy na wiszącym ramieniu
- Manualny wysuw belki zwiększający powierzchnię roboczą przy wykorzystaniu wrzeciona pionowego
- Osłona ochronna wrzeciona o regulowanej wysokości
- Zabudowa stołu roboczego
Szczegółowe wyposażenie

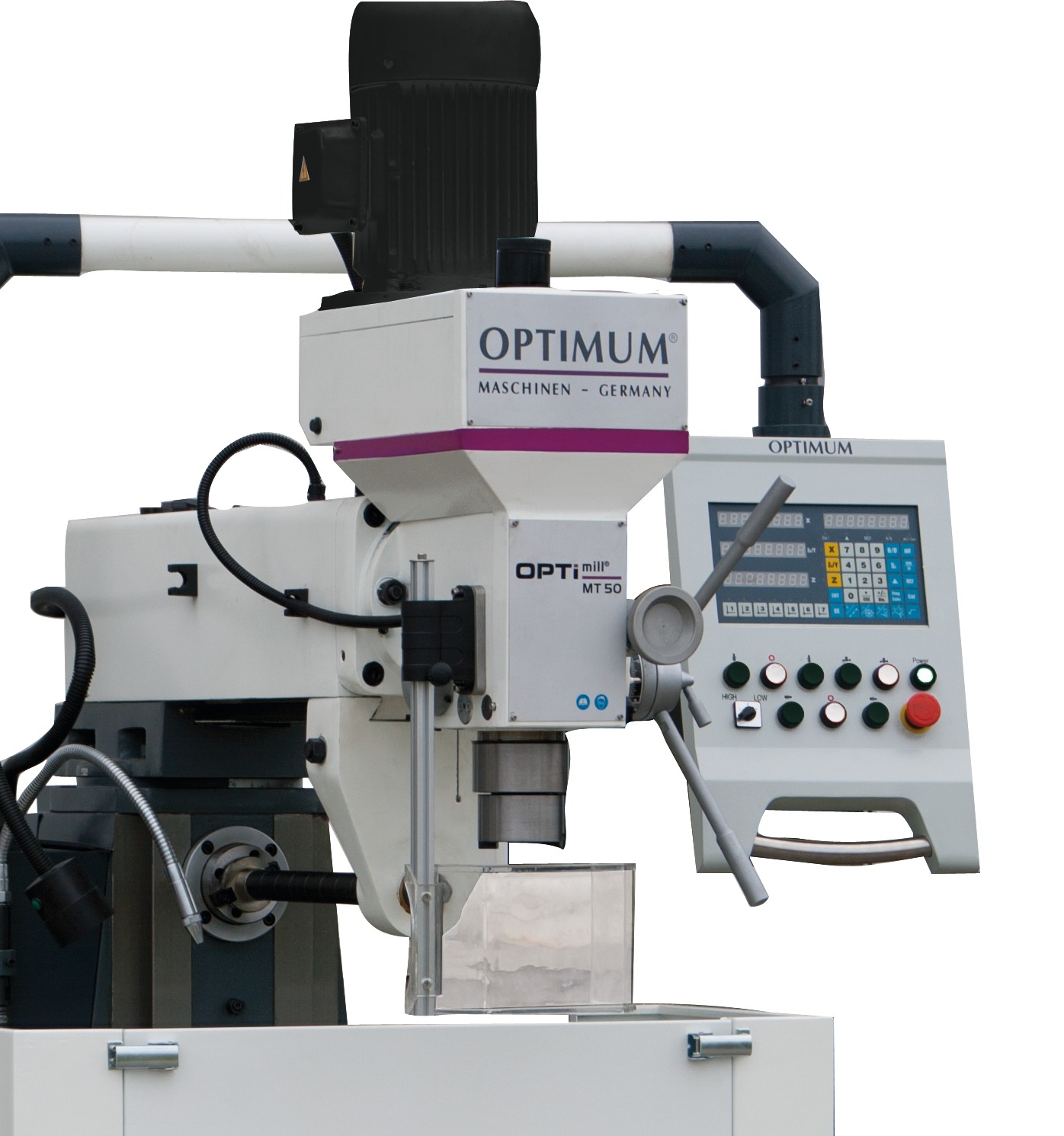

Głowica frezarska
- Można ją wychylić w lewo i prawo o 90°
Belka głowicy wrzeciona
- Można ją przesuwać manualnie do przodu i do tyłu
Lampa maszynowa diodowa
- Skupione światło
- Anodowany, okrągły reflektor o promieniowaniu średniej szerokości

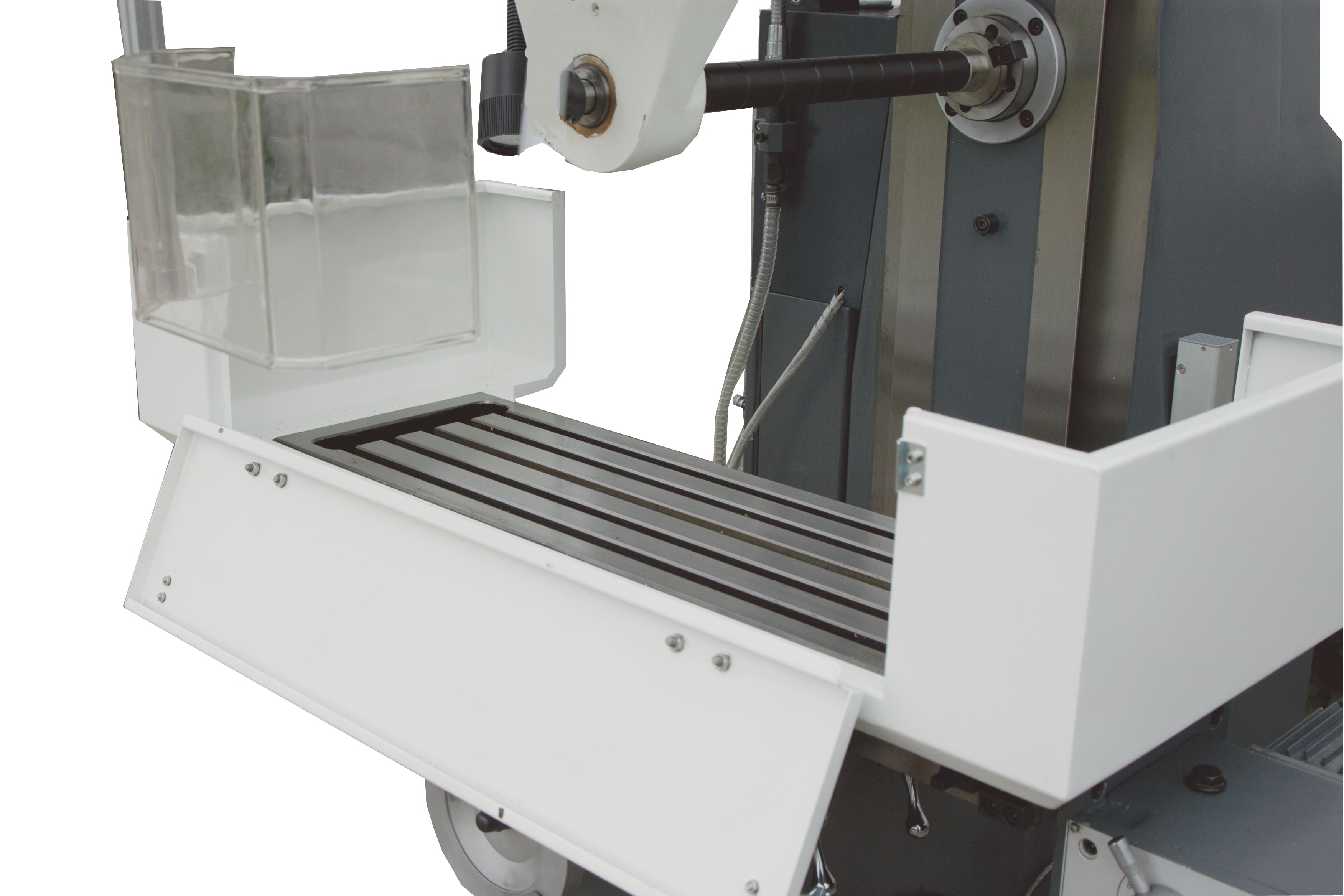

Stół krzyżowy
- Masywny
- Precyzyjny
- Duży
- Precyzyjne wykończenie powierzchni
Pompa chłodziwa
| Dane techniczne | |
| Napięcie elektryczne | 400 V / 3 Ph ~50 Hz |
| Całkowita moc zainstalowania | 4,5 kW |
| Moc silnika pompy płynu chłodzącego | 40 W |
| Wydajność wiercenia-frezowania | |
| Średnica wiercenia w stali (S235JR) | Ø 30 mm |
| Średnica wiercenia ciągłego w stali (S235JR) | Ø 25 mm |
| Wrzeciono pionowe | |
| Moc silnika napędowego | 1,1 / 2,2 kW |
| Mocowanie we wrzecionie | ISO 40 DIN 2080 |
| Wysuw tulei wrzeciona | 120 mm |
| Regulowana odległość wrzeciona od kolumny | 240 – 650 mm |
| Zakres prędkości obrotowych wrzeciona | 115 – 1.750 min-1 |
| Stopnie przekładni | 8 stopni |
| Wrzeciono poziome | |
| Moc silnika napędowego | 1,5 kW |
| Mocowanie we wrzecionie | ISO 40 DIN 2080 |
| Odstęp wrzeciono – stół krzyżowy | 0 – 185 mm |
| Zakres prędkości obrotowych wrzeciona | 60 – 1.350 min-1 |
| Stopnie przekładni | 9 stopni |
| Stół krzyżowy | |
| Długość x szerokość stołu | 1 000 x 240 mm |
| Maksymalne obciążenie stołu krzyżowego | 160 kg |
| Szerokość rowka teowego / ilość | 14 mm / 4 |
| Maksymalne przesuwy | |
| Oś X automatyczna lub manualna | 380 mm |
| Automatyczny przesuw stołu osi X (8 prędkości) | 24 – 720 mm/min |
| Oś Y manualna | 200 mm |
| Oś Z manualna | 340 mm |
| Wymiary | |
| Długość x szerokość x wysokość | 2 270 x 1 500 x 2 100 mm |
| Ciężar całkowity | 900 kg |
Wyposażenie standardowe:
- Uchwyt wiertarski z wieńcem zębatym Ø 1 – 16 mm / B18
- Trzpień ustalający uchwytu wiertarskiego ISO40 / B18
- Adapter ISO40 / MK3
- Adapter ISO40 / MK2
- Wrzeciono poziome
- Uchwyt frezarski Ø 4 – 16 mm
- Narzędzie sterownicze
| Akcesoria | Nr artykułu |
| Imadło hydrauliczne HMS 150 | 3355150 |
| Imadło precyzyjne FMS 150 | 3354150 |
| Zestaw równoległych płyt podkładek, 20-częściowy | 3354001 |
| Asortyment uchwytów do mocowania SPW 12 | 3352017 |
| Stół obrotowy podziałowy poziomo-pionowy RT200 | 3356200 |
| Hartowany i szlifowany ślimak
Stosunek przełożenia 90 : 1 Podziałka skali na pokrętle 2` |
|
