MT 100 Pionowa frezarka konwencjonalna


Frezarka do pionowego frezowania z dwu skrętną głowicą oraz cyfrowym trzy osiowym wskaźnikiem położenia DPA 2000

Model: MT100

Numer katalogowy: 3336110 Pobierz: Aktualną stronę w PDF Pobierz: Kartę katalogową w PDF

Opis produktu

  • Wszechstronny zakres stosowania
  • Wytrzymała podstawa maszyny
  • Duża płynność pracy dzięki szlifowanym kołom zębatym przekładni zanurzonym w oleju
  • Ciężka, masywna wersja z wysokiej jakości żeliwa Meehanite
  • Wszystkie prowadnice hartowane i regulowane dzięki listwom klinowym
  • Smarowanie centralne
  • Duże pokrętła ze skalą
  • Lampa maszynowa diodowa
  • Układ płynu chłodzącego
  • Prosta obsługa elementów przełączających
  • Duża osłona ochronna o regulowanej wysokości
  • Mechaniczne stopnie przekładni napędu wrzecion
  • Ergonomiczny pulpit sterowniczy na wiszącym ramieniu
  • Manualny wysuw belki zwiększający powierzchnię roboczą przy wykorzystaniu wrzeciona pionowego
  • Posuwy w trzech osiach realizowane poprzez stół krzyżowy

Szczegóły wyposażenia

Panel obsługi

  • Wbudowany pulpit sterowniczy
  • Wbudowany cyfrowy wskaźnik położenia DPA 2000
  • Możliwość obrotu wokół własnej osi

Głowica frezarska

  • Dwie osie skrętu
  • Skale
  • Wychylne i obrotowe pod każdym kątem przestrzennym

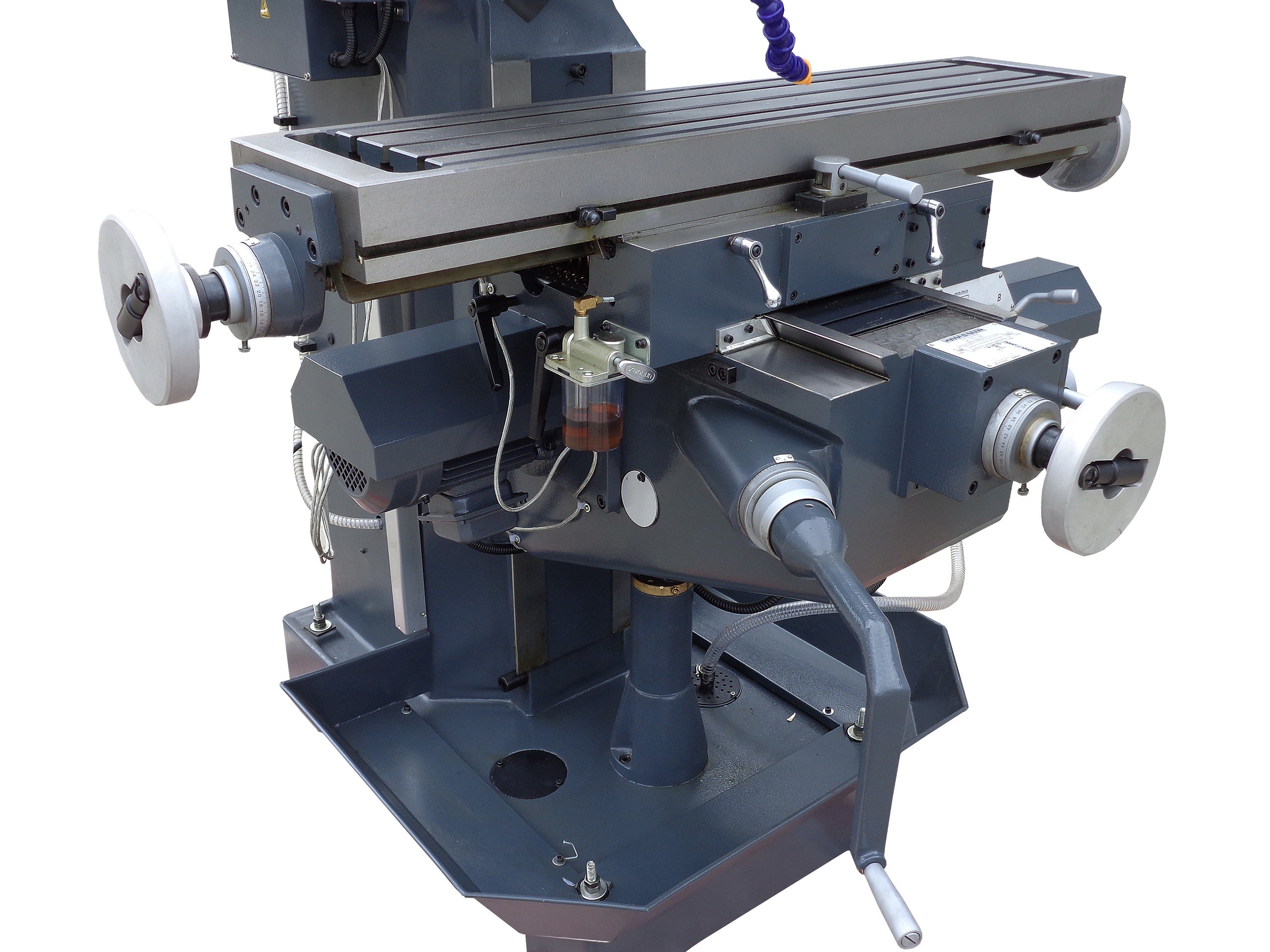

Stół krzyżowy

  • Masywny
  • Precyzyjny
  • Duży
  • Precyzyjne wykończenie powierzchni
  • Rowki teowe
  • Regulowane listwy klinowe

Posuw stołu

  • Automatyczny w osi X, Y i Z
Dane techniczne
Napięcie elektryczne 400 V / 3 Ph ~50 Hz
Całkowita moc zainstalowania 3,6 kW
Moc silnika pompy płynu chłodzącego 40 W
Wydajność wiercenia-frezowania
Średnica wiercenia w stali (S235JR) Ø 20 mm
Średnica wiercenia ciągłego w stali (S235JR) Ø 18 mm
Maks. średnica głowicy frezarskiej Ø 85 mm
Maks. średnica freza trzpieniowego Ø 16 mm
Wrzeciono pionowe
Moc silnika napędowego 2,2 kW
Mocowanie we wrzecionie ISO 40 DIN 2080
Śruba dociągająca M16
Zakres prędkości obrotowych wrzeciona 40 – 1.600 min-1
Stopnie przekładni 11 stopni
Odstęp wrzeciono – stół krzyżowy 90 – 520 mm
Zakres skrętu oraz obrotu 360 stopni
Stół krzyżowy
Długość x szerokość stołu 1 120 x 260 mm
Posuw stołu (9 stopni) 18 – 310 mm/min
Maksymalne obciążenie stołu krzyżowego 350 kg
Szerokość rowka teowego / rozstaw / ilość 14 mm / 63 mm / 3
Oś X
Maksymalny przesuw stołu krzyżowego 600 mm
Posuw stołu automatyczny 24 – 402 mm/min
Moc silnika posuwowego 0,37 kW
Oś Y
Maksymalny przesuw stołu krzyżowego 270 mm
Posuw stołu automatyczny 24 – 402 mm/min
Moc silnika posuwowego 1,1 kW
Oś Z
Maksymalny przesuw stołu krzyżowego 380 mm
Przyśpieszony posuw stołu 402 mm/min
Moc silnika posuwowego 0,75 kW
Wymiary
Długość x szerokość x wysokość 2 500 x 2 300 x 1 850mm
Ciężar całkowity 1 300 kg

Wyposażenie standardowe MT 100:

  • Trzpień do frezowania poziomego ISO 40 Ø 32 mm
  • Trzpień do frezowania poziomego ISO 40 Ø 32 mm
  • Uchwyt zaciskowy Ø 4 – Ø 16 mm
  • Narzędzie sterownicze
