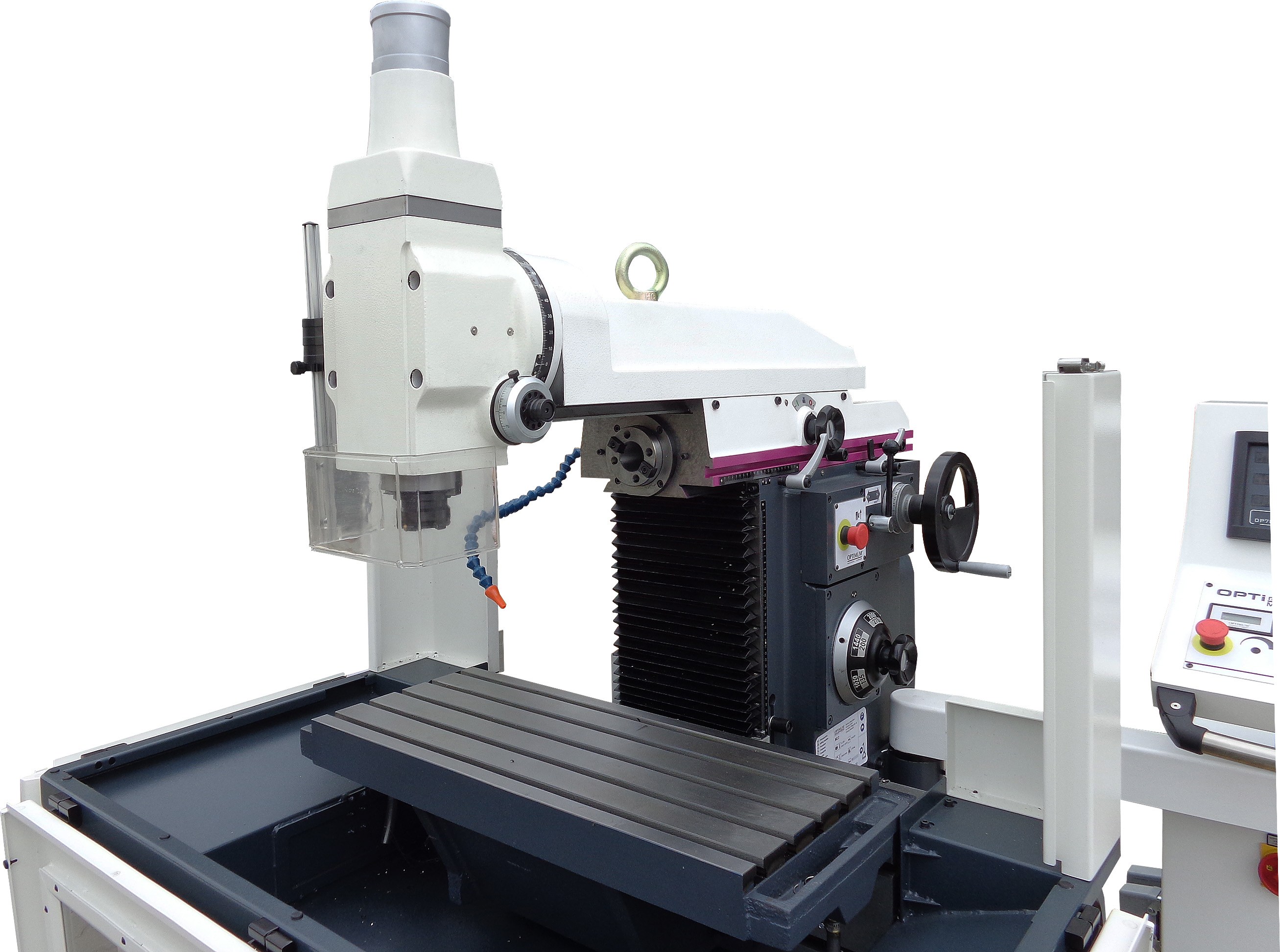

MZ 2 Frezarka narzędziowa, pionowo – pozioma

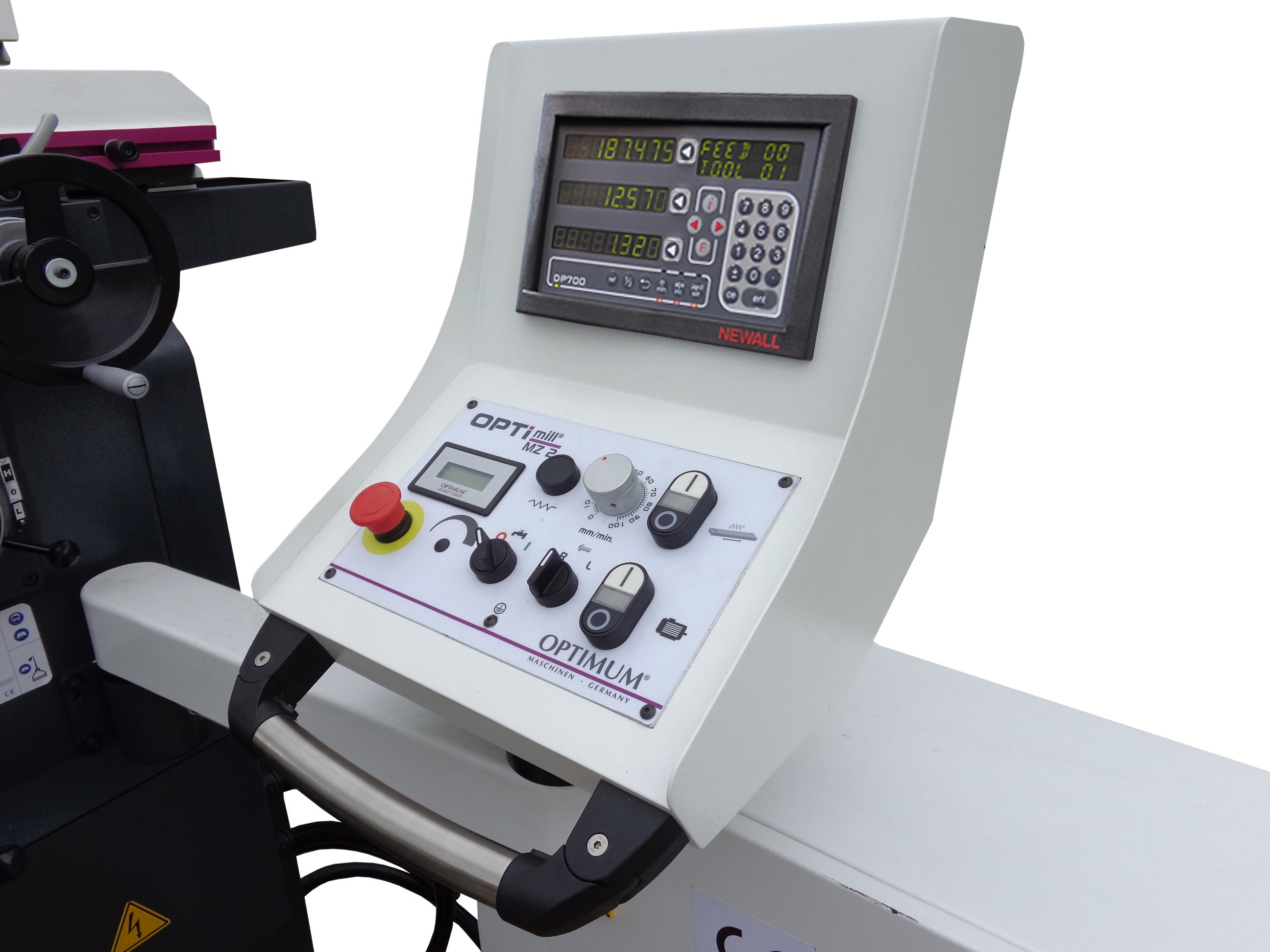

Frezarka narzędziowa z cyfrowym wskaźnikiem położenia DPA700 oraz magnetycznymi liniałami pomiarowymi w trzech osiach firmy NEWALL
Model: MZ2
Opis produktu
Oferowane przez naszą firmę frezarki narzędziowe są nie tylko bogato wyposażone, ale także zapewniają precyzyjną, szybką i całkowicie bezpieczną pracę. Urządzenia te najczęściej można spotkać w warsztatach rzemieślniczych, w których często wykonuje się obróbkę drewna czy metalu.
Frezarki narzędziowe pochodzą od najlepszych producentów, dlatego gwarantują efektywną, szybką i bezpieczną pracę. Namawiamy do przejrzenia opisu produktu, a także do podjęcia decyzji co do jego zakupu.
- Wszechstronny zakres stosowania
- Wszystkie prowadnice hartowane, precyzyjnie szlifowane i regulowane dzięki listwom klinowym
- Prowadnica o kształcie jaskółczego ogona w osi X i Y
- Prowadnica prostokątna w osi Z
- Automatyczny posuw w osi X, Y i Z
- Wszystkie osie ze śrubami pociągowymi tocznymi (kulowymi)

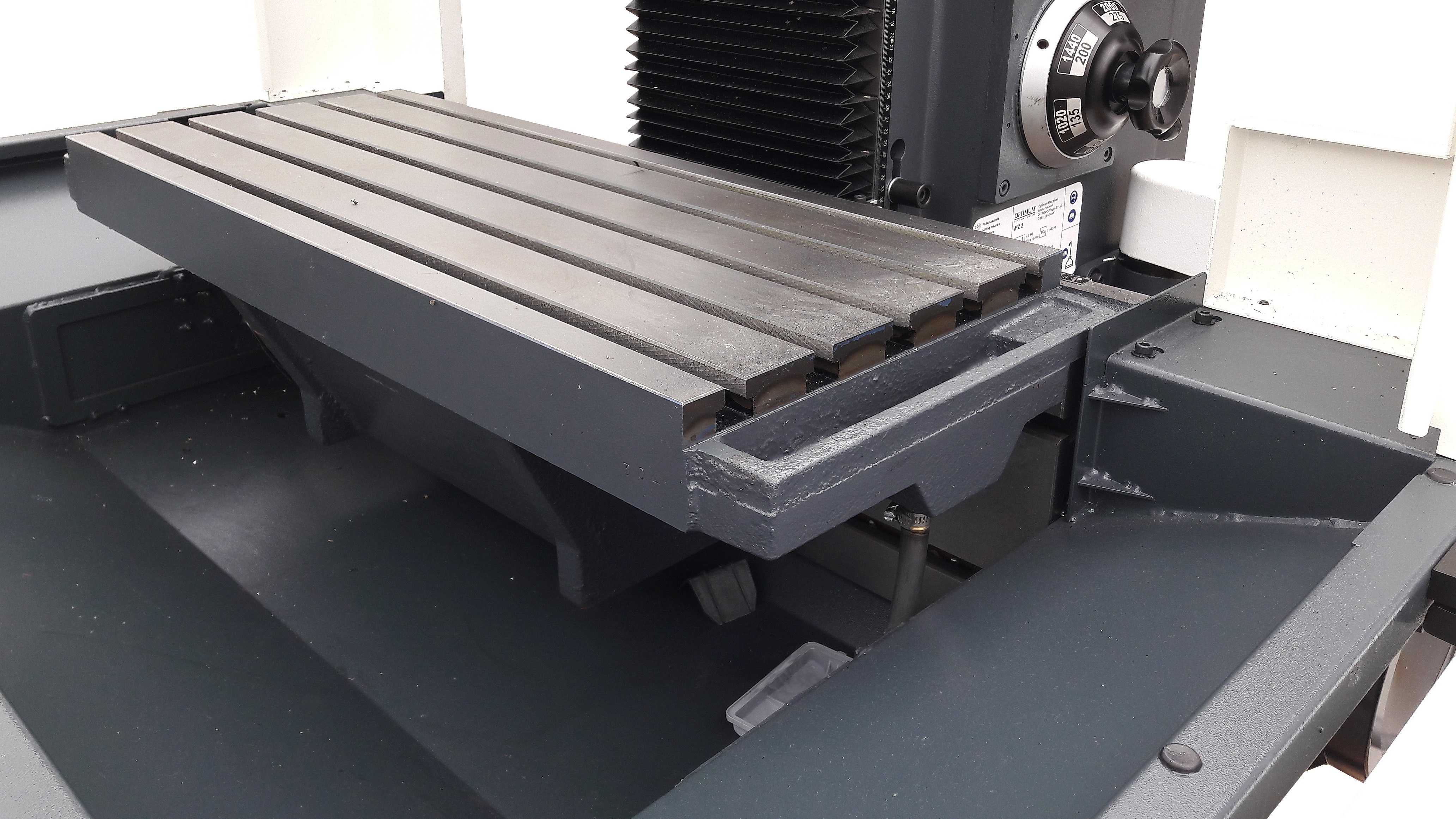

- Dwa stoły, precyzyjnie wykończone powierzchnie – stołu roboczego poziomego oraz pionowego z rowkami teowymi
- Bezstopniowa regulacja prędkości posuwowych
- Prosta obsługa elementów przełączających
- Wytrzymała podstawa maszyny
- Smarowanie centralne X Duże pokrętła ze skalą X Lampa maszynowa
- Układ płynu chłodzącego
- Cyfrowy wskaźnik prędkości obrotowej
- Osobne wrzeciono pionowe oraz wrzeciono poziome
- Posuw osi X i Z realizowany poprzez stół krzyżowy
- Posuw w osi Y realizowany poprzez belkę
- Szybki przesuw w 3 osiach
| Dane maszyny | |
| Napięcie elektryczne | 400 V / 3 Ph ~50 Hz |
| Całkowita moc zainstalowania | 4 kW |
| Moc silnika posuwu | 0,375 kW |
| Moc silnika posuwu szybkiego | 0,375 kW |
| Moc silnika pompy chłodziwa | 0,09 kW |
| Wydajność wiercenia-frezowania | |
| Średnica wiercenia w stali (S235JR) | Ø 20 mm |
| Średnica wiercenia ciągłego w stali (S235JR) | Ø 16 mm |
| Napęd wrzecionowy | |
| Moc silnika napędowego | 2,2 kW |
| Zakres prędkości obrotowych wrzeciona | 50 – 1.890 min-1 |
| Stopnie przekładni | 12 stopni |
| Wrzeciono pionowe | |
| Mocowanie we wrzecionie | ISO 40 DIN 2080 |
| Min./maks. odstęp wrzeciono – stół krzyżowy | 40 – 420 mm |
| Wysuw tulei wrzeciona | 120 mm |
| Maks. występ | 100 mm |
| Zakres skrętu głowicy | ± 90° |
| Wrzeciono poziome | |
| Mocowanie we wrzecionie | ISO 40 DIN 2080 |
| Min./maks. odstęp wrzeciono – stół krzyżowy | 60 – 440 mm |
| Stół krzyżowy | |
| Długość x szerokość stołu poziomego | 750 x 320 mm |
| Szerokość rowka teowego / rozstaw / ilość | 14 mm / 63 mm / 5 |
| Maksymalne obciążenie stołu krzyżowego | 260 kg (oś Z ze śrubą pociągową toczną) |
| Długość x szerokość stołu pionowego | 880 x 250 mm |
| Szerokość rowka teowego / rozstaw / ilość | 14 mm / 63 mm / 2 |
| Maksymalne przesunięcie | |
| Oś X (realizowane poprzez stół krzyżowy) | 400 mm (manualnie) / 385 mm (auto) |
| Oś Y (realizowane poprzez belkę) | 200 mm (manualnie) / 185 mm (tryb szybki) |
| Oś Z (realizowane stół krzyżowy) | 380 mm (manualnie) / 365 mm (auto) |
| Zakres regulacji posuwu | 10-700 mm/min |
| Wymiary | |
| Długość x szerokość x wysokość | 1.239 x 1.168 x 1.900 mm |
| Ciężar całkowity | 1 180 kg |
Wyposażenie standardowe:
- Adapter ISO 40-MK3
- Adapter MK3-MK1
- Adapter MK3-MK2
- Zestaw tulei zaciskowych z 7 tulejami (Ø 6, 8, 10, 12, 16, 20, 25 mm)
- Trzpienie do frezowania poziomego 4 sztuki (Ø 16, 22, 27, 32 mm)
- Nóżki ustawcze
- Narzędzie sterownicze
| Akcesoria | Nr artykułu |
| Stół kątowy 320 x 620 mm do MZ2 | 3346221 |
| Stół kątowy 380 x 800 mm do MZ4 | 3346241 |
| Uchwyt zaciskowy ISO 40 | 3352056 |
| Asortyment uchwytów do mocowania SPW 12 | 3352017 |
| Głowica do frezowania kopiowego i czołowego ISO 40 | 3350216 |
| Stół obrotowy podziałowy poziomo-pionowy RT200 | 3356200 |
| Zestaw frezów, stop twardy, 18-częściowy | 3352118 |
