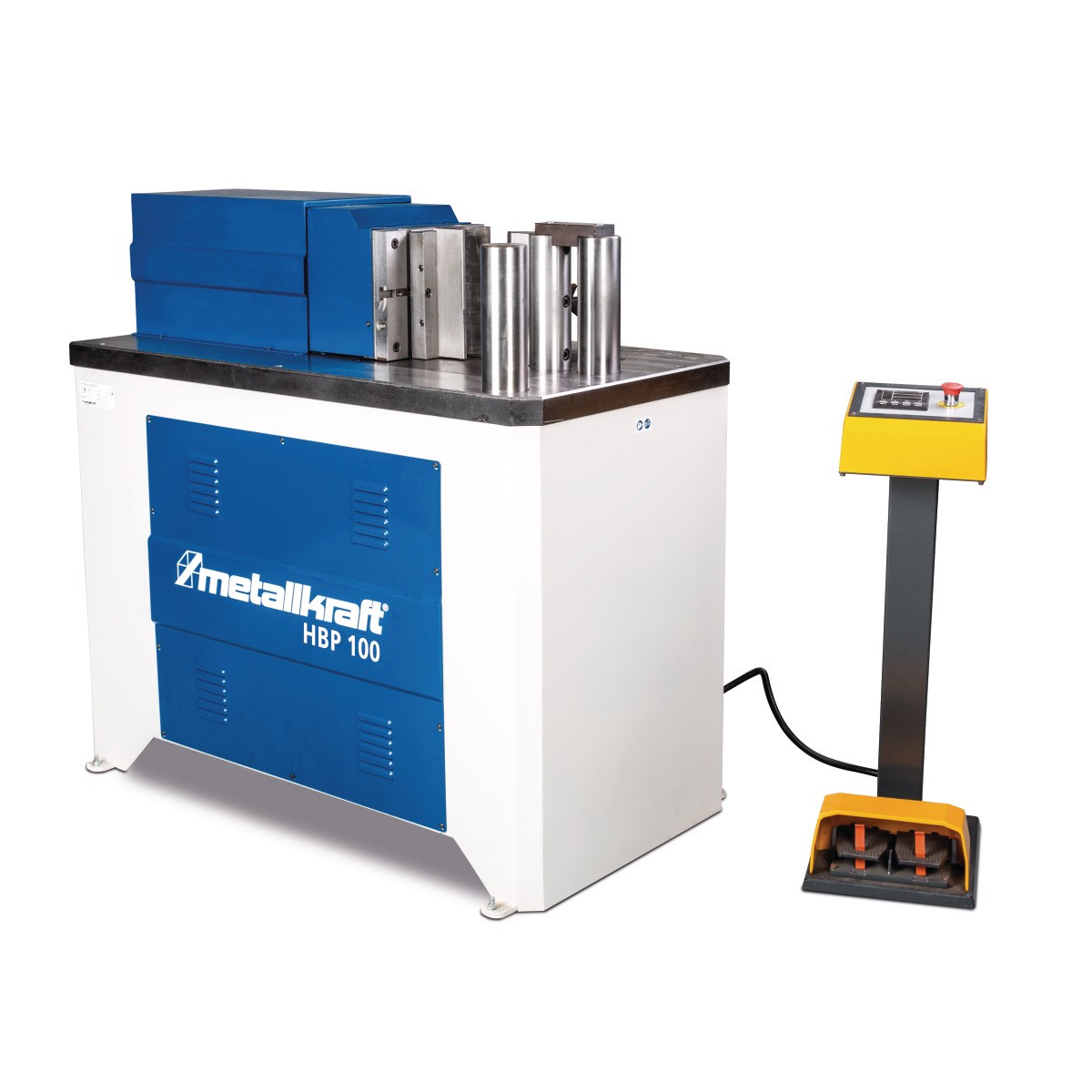

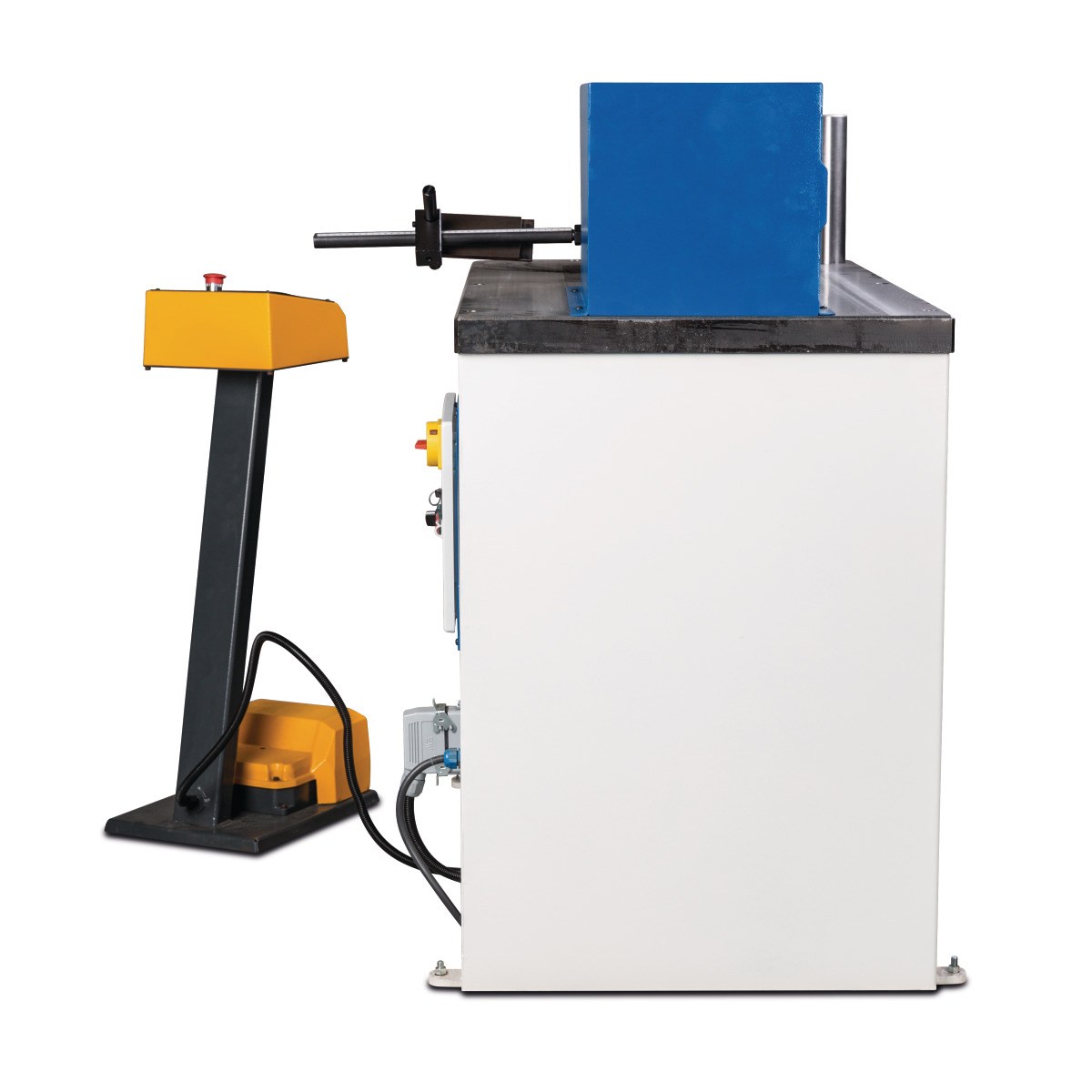

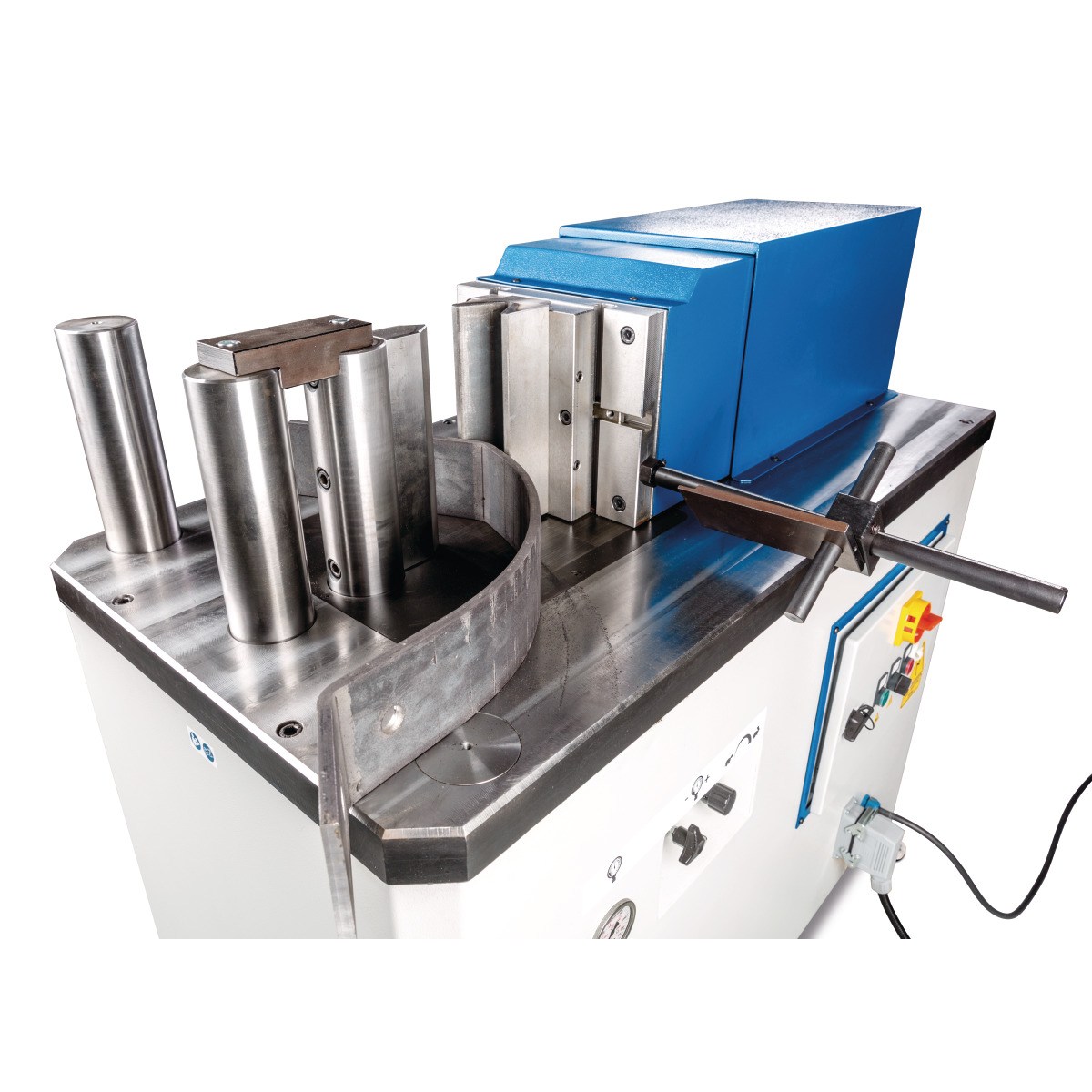

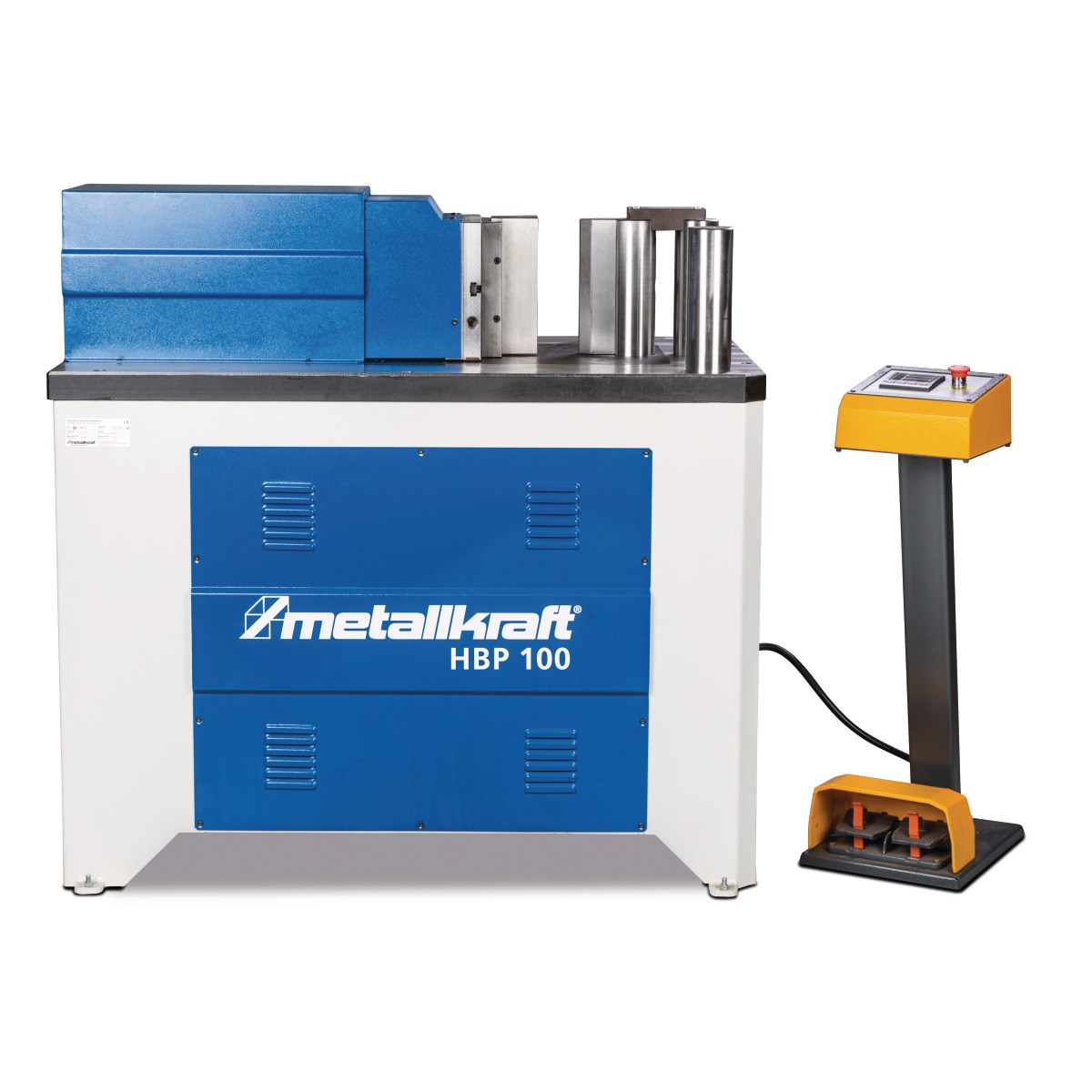

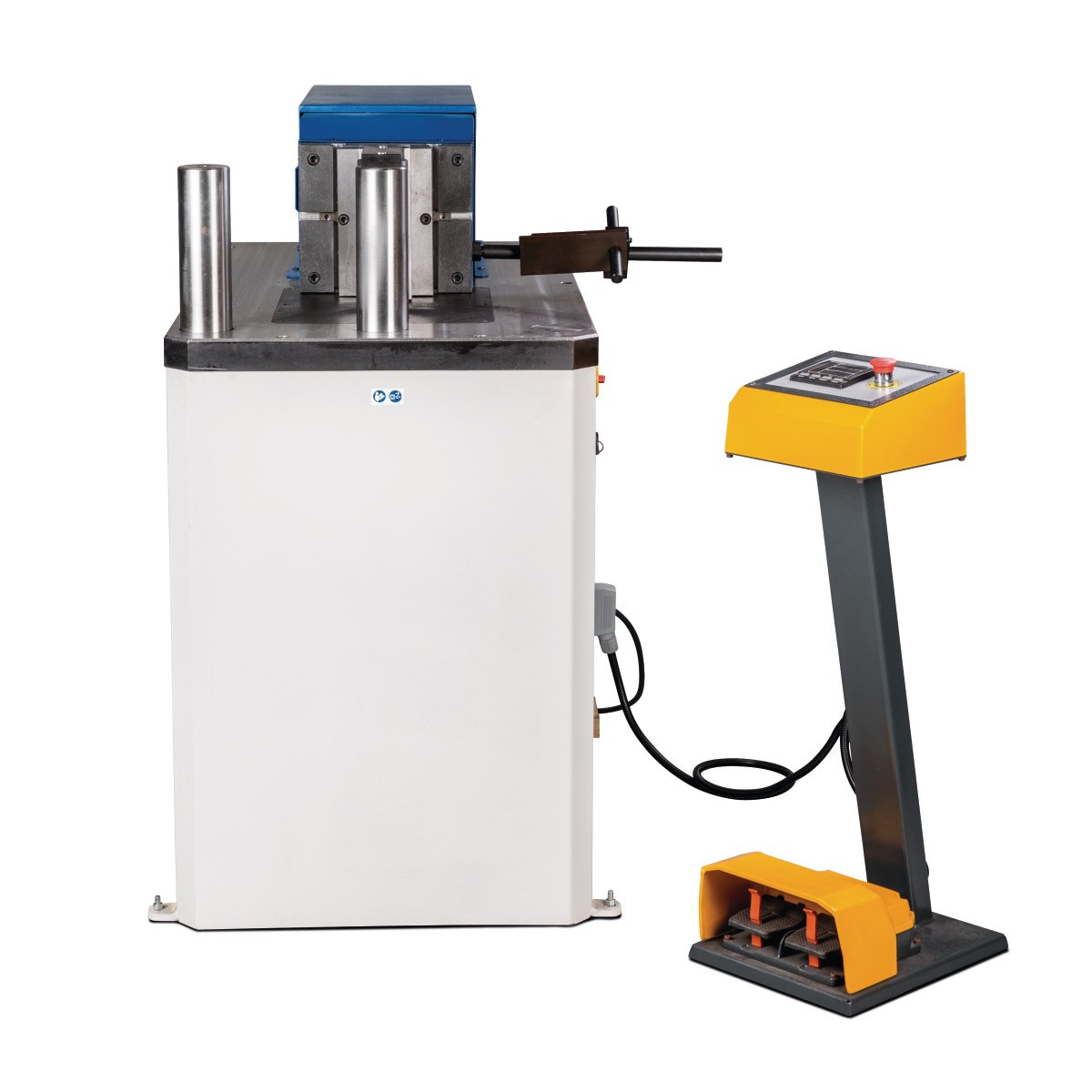

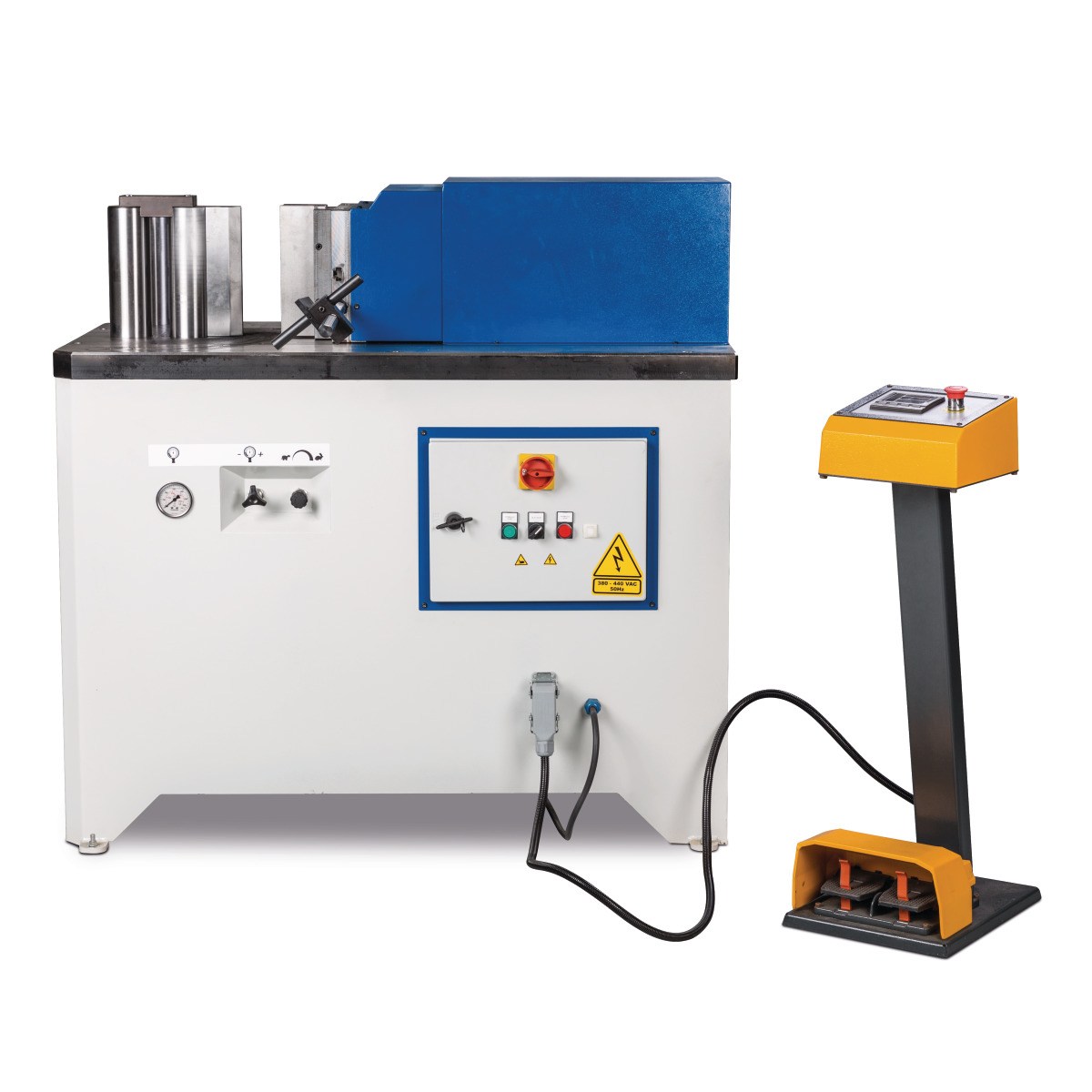

HBP 100 – Hydrauliczna pozioma prasa gnąca z kontrolą NC


Hydrauliczna prasa do gięcia poziomego

Numer katalogowy: 3812599 Pobierz: Aktualną stronę w PDF Pobierz: Kartę katalogową w PDF

Opis produktu

  • Do precyzyjnego gięcia rur i litego materiału
  • Wytrzymała konstrukcja narzędzi i prowadnic narzędzi wykonanych z wysokiej jakości, hartowanej stali
  • Obsługa ręczna za pomocą dwóch pedałów do przepływu i powrotu
  • Tryb automatyczny, programując przednie i tylne punkty końcowe jazdy
  • Pedał nożny z wyświetlaczem cyfrowym i wyłącznikiem awaryjnym
Model HBP 100
Nr art. 3812599
Siła nacisku max. 100 t
Objętość zbiornika oleju 120 l
Giętkość materiału do gięcia 300 x 25 mm
Materiał rury 114 x 8 mm
Skok max. 285 mm
Średnica 105 mm
Wysokość narzędzia 300 mm
Prędkość robocza 10 mm/s
Prędkość powrotu 10 mm/s
Długość stołu 750 mm
Szerokość stołu 1425 mm
Wysokość robocza 930 mm
Moc silnika 10 kW
Długość 1430 mm
Szerokość / głębokość 750 mm
Wysokość 1450 mm
Waga 1700 kg

Zakres dostawy HBP 100:

  • Stempel 68°; Wysokość = 300 mm; R = 5 mm
  • Szybkowymienny segment 60°;
    Wysokość = 300 mm; V = 60 mm
  • Pedał nożny z wyświetlaczem cyfrowym
  • Ogranicznik boczny 300 mm
Akcesoria dodatkowe:
Rama do gięcia i uchwyt przeciwny do narzędzi do gięcia rur 3888070
Segment gięcia żeliwa szarego 3/8 “ 3888061
Segment do gięcia żeliwa szarego 1/2 “ 3888062
Segment gięcia żeliwa szarego 3/4 “ 3888063
Segment gięcia żeliwa szarego 1 “ 3888064
Segment gięcia żeliwa 1 1/4 “ 3888065
Segment gięcia żeliwa szarego 1 1/2 “ 3888066
Segment gięcia żeliwa szarego 2 “ 3888067
Hartowane i szlifowane narzędzia do gięcia (dla HBP 80/100)
Stempel 85°, H = 300 mm, R = 1 mm 3888801
Stempel 85°, H = 300 mm, R = 5 mm 3888802
Stempel 85°, H = 300 mm, R = 10 mm 3888803
Stempel 30°, H = 300 mm, R = 5 mm 3888804
Trzpień do gięcia 25 x 25 mm – nośność 6 t / m 3888805
Trzpień do gięcia 30 x 30 mm – nośność 10 t / m 3888806
Trzpień do gięcia 40 x 40 mm – nośność 25 t / m 3888807
Trzpień do gięcia 50 x 50 mm – nośność 45 t / m 3888808
Trzpień do gięcia 60 x 60 mm – nośność 80 t / m 3888809
Szybka zmiana segmentów multi 85°, H = 250 mm V = 16/22/35/50 mm, max. gr materiału 4 mm 3888820
Szybkozmienny segment gnący 85°, H = 300, V = 63 mm 3888821
Szybkozmienny segment gnący 85°, H = 300, V = 80 mm 3888822
Szybkozmienny segment gnący 85°, H = 300, V = 100 mm 3888823
Szybkozmienny segment gnący 85°, H = 300, V = 125 mm 3888824
Szybkozmienny segment gnący 85°, H = 300, V = 160 mm 3888825
Szybkozmienny segment gnący 45°, H = 300, V = 50 mm; Grubość materiału 5 mm 3888826
Narzędzie do gięcia dla płaskiego materiału (dla HBP 80/100)
Rama do gięcia i przeciwwaga 3888850
Narzędzie do gięcia płaskiego materiału, w tym śruby i podkładki dla materiału 4/6/8 mm 3888851
Narzędzia do prostowania (dla HBP 80/100)
Prostowanie pręta ok. 800 mm z zaczepem i stempelkiem prostującym 3888855
