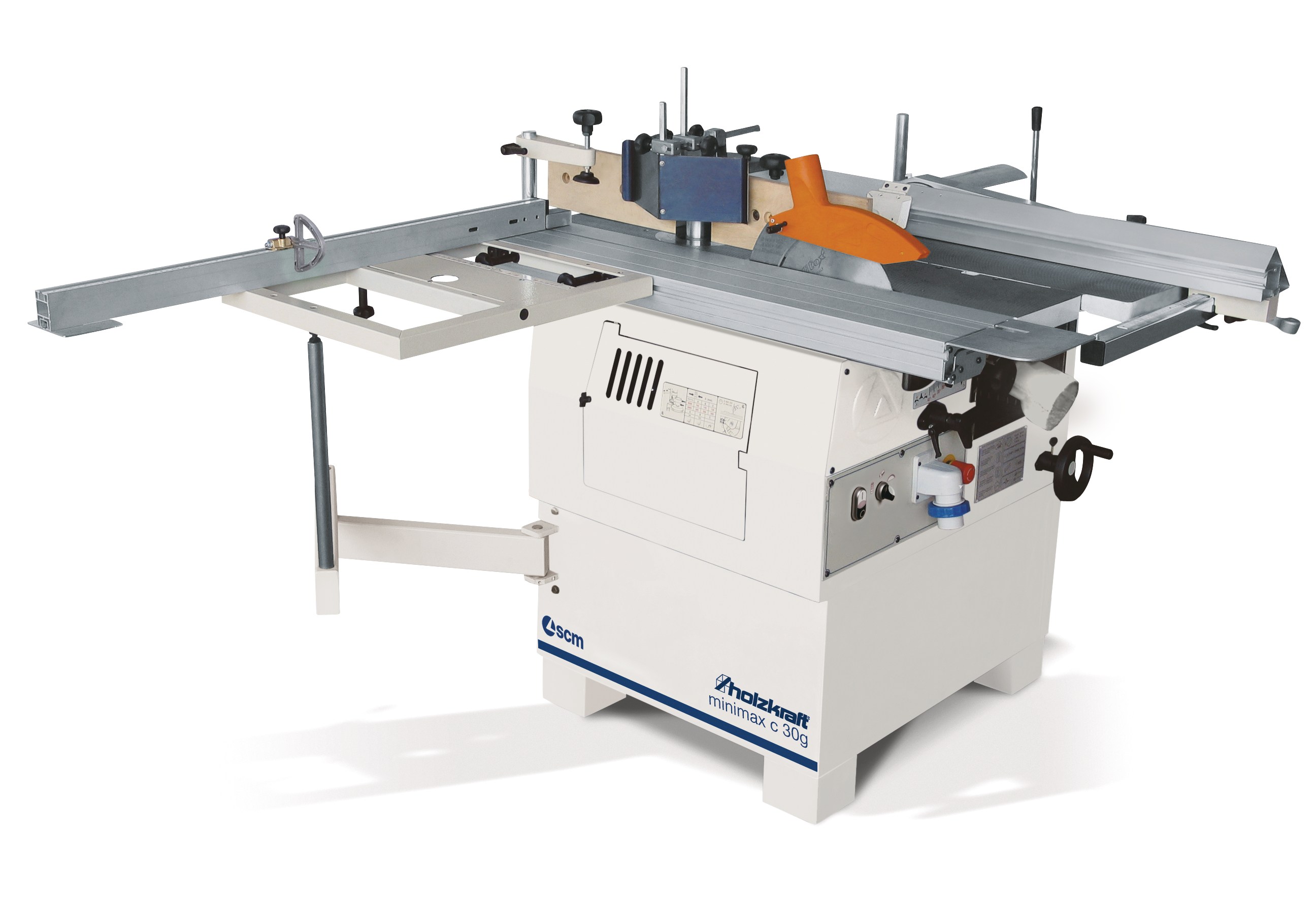

Obrabiarka wieloczynnościowa C30 genius TERSA


HOLZKRAFT C 30 genius TERSA – obrabiarka wieloczynnościowa z wałem strugarskim z nożami TERSA.

Numer katalogowy: 5500030 Pobierz: Aktualną stronę w PDF Film: Zobacz Pobierz: Kartę katalogową w PDF

Opis produktu

HOLZKRAFT C 30 genius TERSA – obrabiarka wieloczynnościowa z wałem strugarskim TERSA.

Pilarka.

  • Stół roboczy wykonany z użebrowanego żeliwa szarego oraz spawany korpus zapewniające optymalną stabilność pracy bez wibracji.
  • Płaszczyzna cięcia na równi z wózkiem.
  • Płynne prowadzenie wózka aluminiowego.
  • Stabilny agregat piły zamocowany do stołu żeliwnego, gwarantujący precyzyjną pracę.
  • Liniał do cięcia poprzecznego z możliwością ustawienia pod kątem.

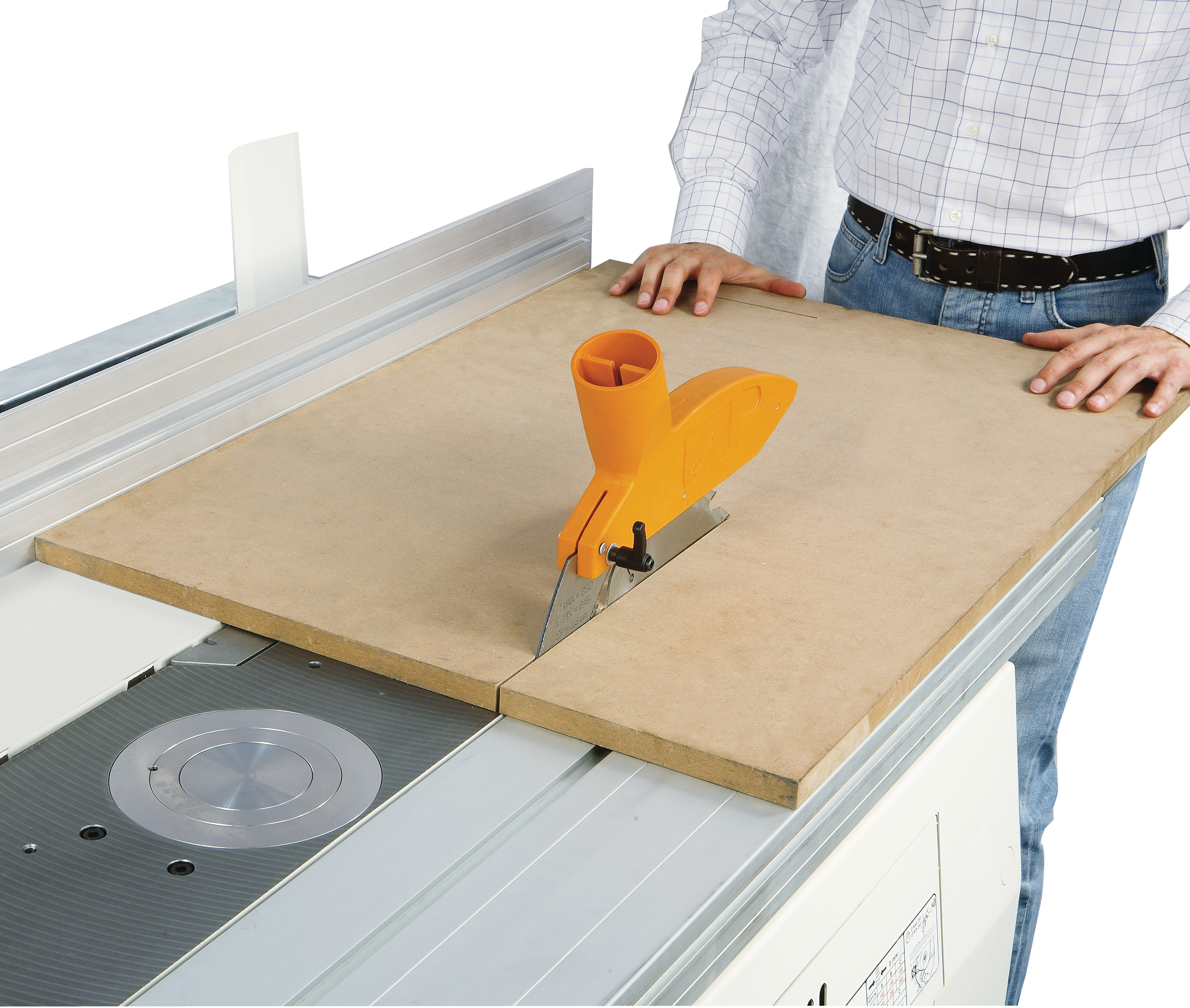

  • Poszerzenie wózka przesuwnego za pomocą stołu bocznego z wysięgnikiem.
  • Tarcza tnąca 250 mm, wysokość cięcia 80 mm

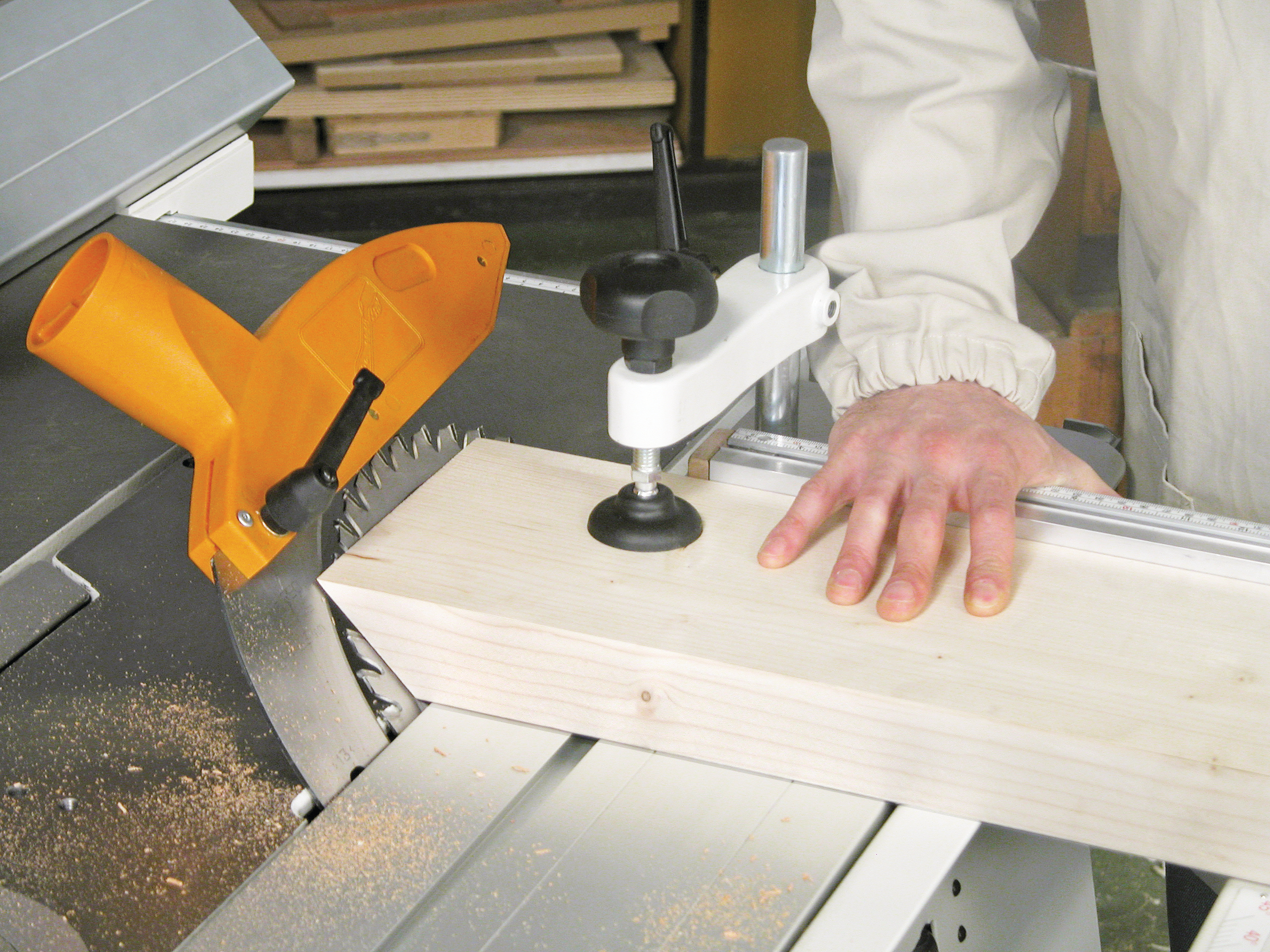

  • W komplecie docisk mimośrodowy
  • Aluminiowy wózek jezdny anodowany.
  • Silnik o optymalnej mocy 1,84 kW .

Wyrówniarko-grubiarka

  • Wał nożowy TERSA – szybka wymiana noży w ciągu kilkudziesięciu sekund. (FILM)
  • Brak konieczności ustawiania noży.
  • Wał strugarki z 3 ostrzami zapewniający optymalne wyniki strugania.
  • Stoły robocze o łącznej długości 1200 mm.
  • Stoły robocze żeliwne, użebrowane zapewniające stabilną pracę bez wibracji.

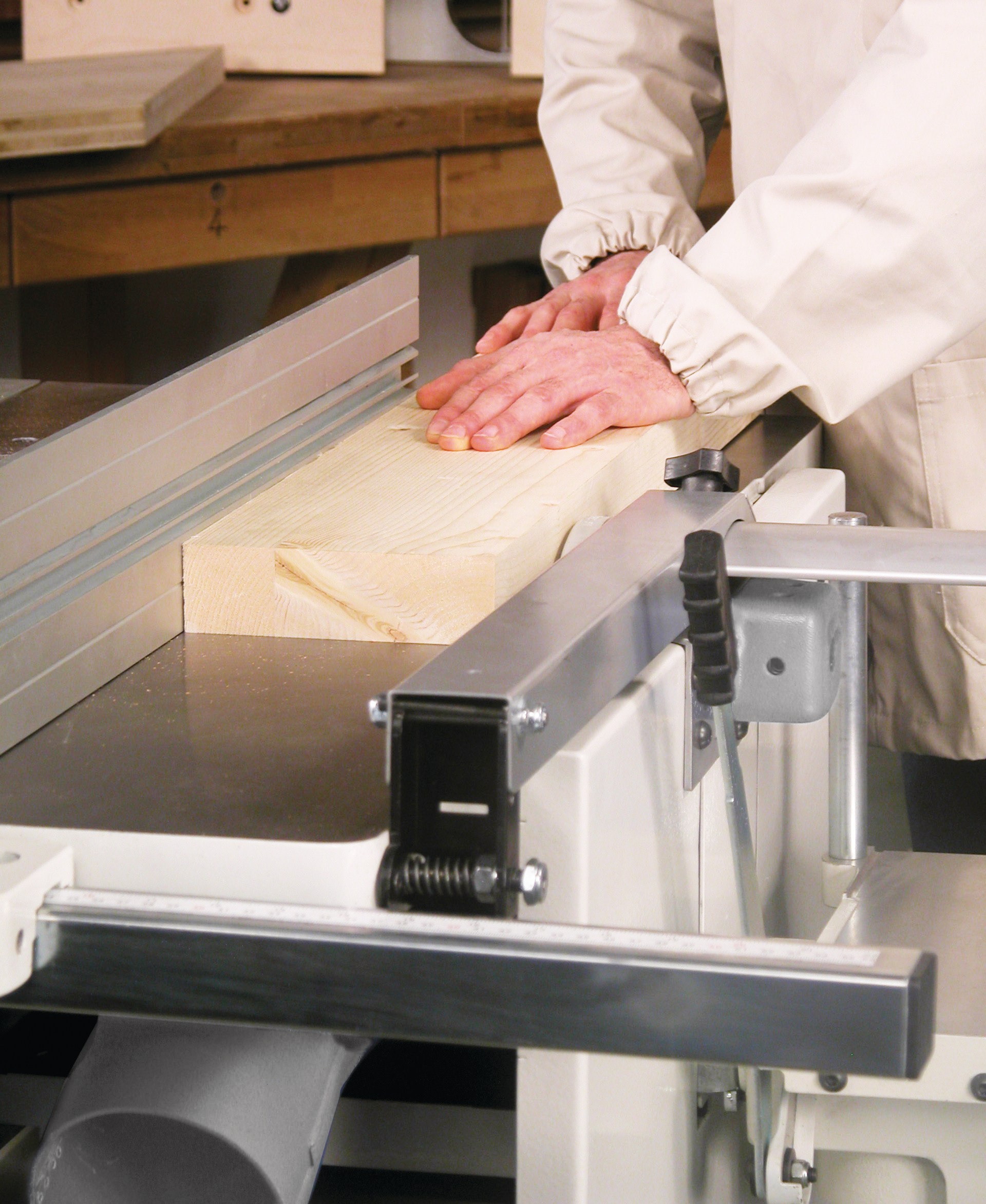

  • Uniwersalna prowadnica wzdłużna dla wyrówniarki i pilarki.
  • Mocowanie prowadnicy na listwie stołu podawczego.
  • Silnik o mocy 1,84 kW
  • Konstrukcja wykonana z grubej blachy stalowej.

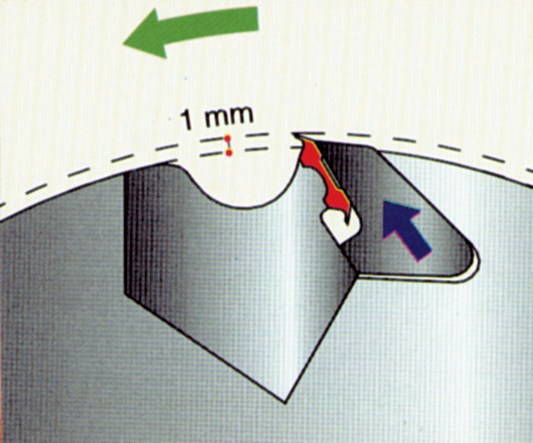

Wał TERSA

  • Brak śrub regulacyjnych.
  • Wymiana noża w kilka sekund.
  • Automatyczne ustawianie noży – system samoblokujący.
  • Bardzo cicha praca.
  • Doskonałe wyniki strugania!

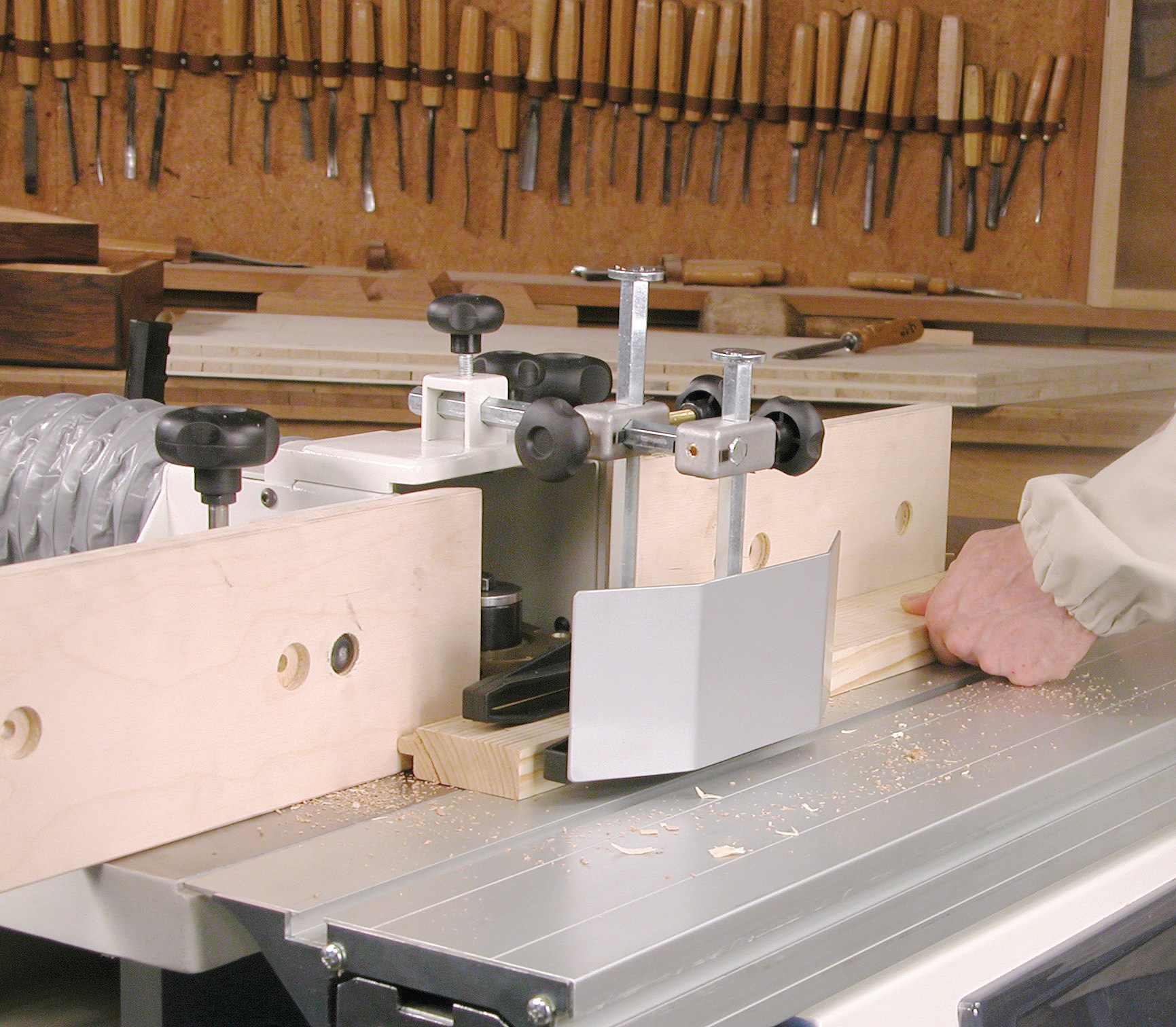

Frezarka.

  • Stabilna stalowo żeliwna konstrukcja.
  • Stałe wrzeciono Ø 30 mm.
  • 2 prędkości wrzeciona: 5000-7500 obr/min.
  • Agregat wykonany z żeliwa szarego zawieszony bezpośrednio do stołu.
  • Z króćcem odciągowym poniżej poziomu stołu dla lepszego odpylania.
  • Osłona z drewnianymi prowadnicami elementu.
  • Solidny i precyzyjny stół roboczy.
  • Łatwa zmiana prędkości obrotowej. Wygodny dostęp poprzez drzwiczki rewizyjne.
  • Silnik o mocy 1,84 kW

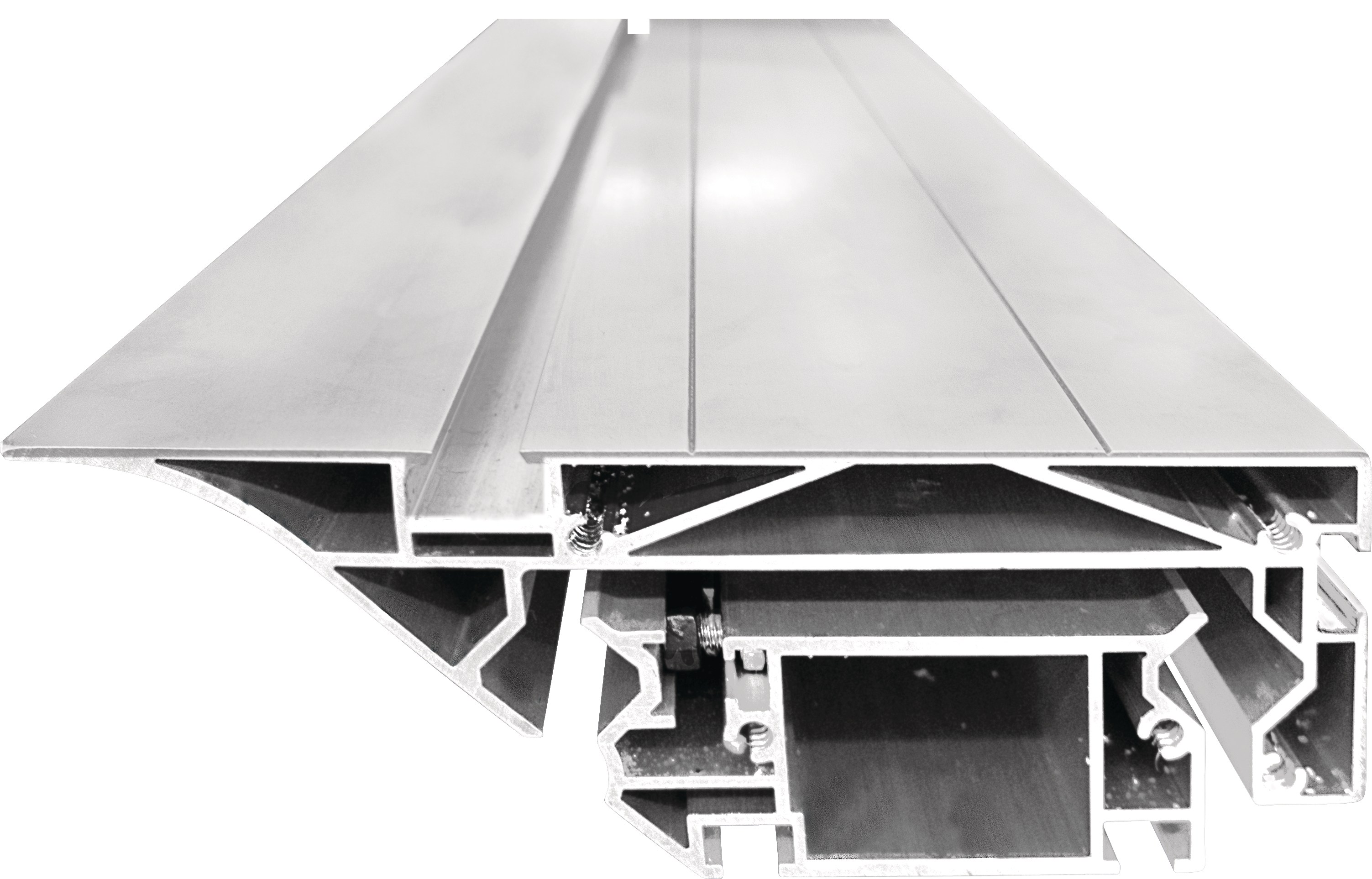

Wózek aluminiowy

  • Niezawodny i precyzyjny kulkowy system prowadzenia stołu.
  • Aluminiowe prowadnice stołu formatowego.
  • Ograniczona możliwość osadzania się pyłu drzewnego dzięki minimalnym punktom styku kulki z prowadnicą.

Opcjonalnie z:

  • Zestawem transportowym z dyszlem (nr. kat. 5510031)
  • Suportem wiertarskim (nr. kat. 5510030)
  • Uchwytem wiertarskim (nr. kat. 5510263)
  • Aluminiowymi prowadnicami osłony frezarki (nr. kat. 5851000)

Dane techniczne C30 Genius TERSA
Pilarka:
Długość cięcia: 1200 mm
Wymiar wózka jezdnego: 201 x 70 x 1140 mm
Maksymalna średnica tarczy: 250 mm
Maks. wysokość cięcia przy 90°: 80 mm
Szerokość cięcia poprzecznego: 1200 mm
Szerokość cięcia równoległego: 540 mm

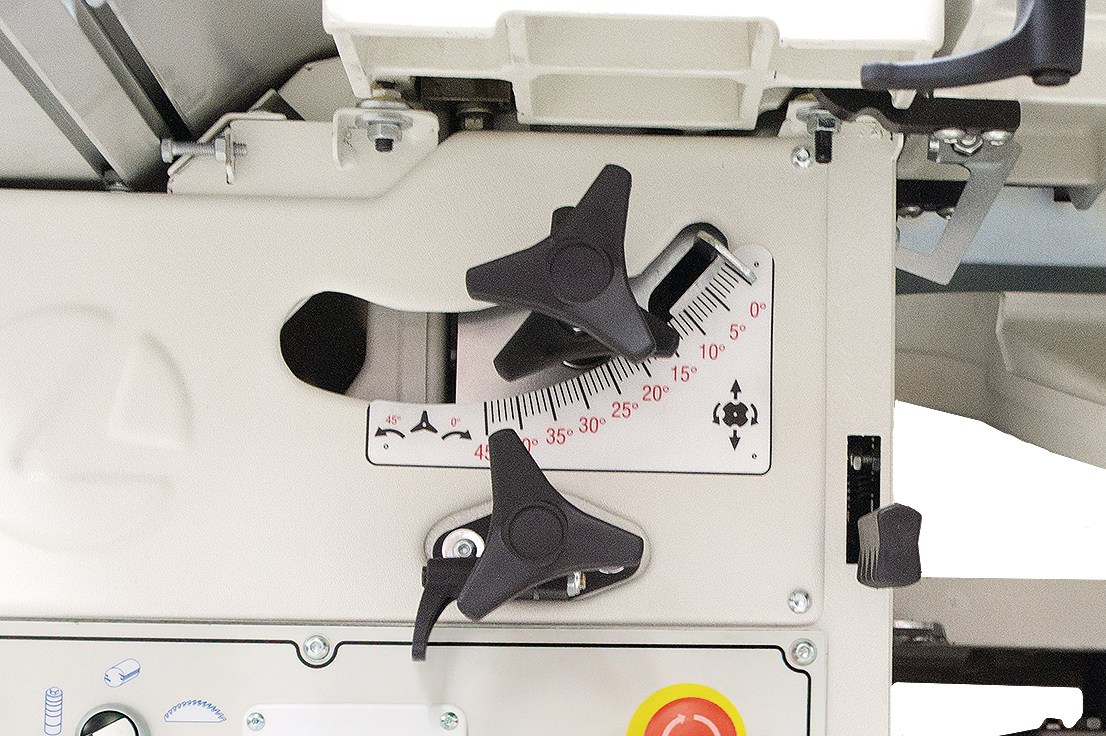

Przechył agregatu piły:  90° – 45°
Wyrówniarka:
Całkowita długość stołów roboczych: 1200 mm
Szerokość robocza: 260 mm
Uniwersalna prowadnica (strugarka/pilarka) 90° – 45°
Wał nożowy: TERSA
Ilość noży: 3 szt.
Średnica wałka strugarskiego: 62 mm

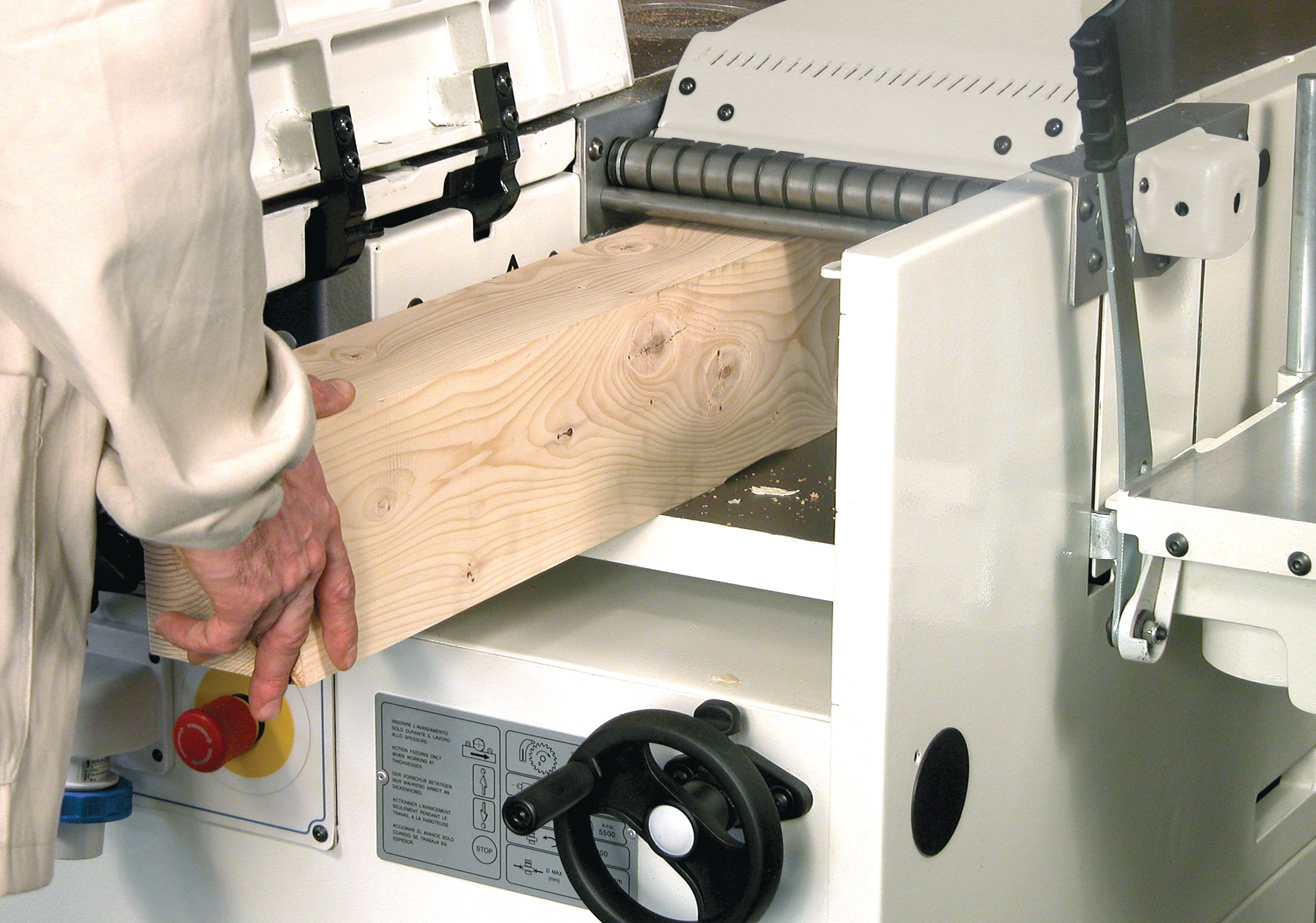

Grubiarka:
Wymiary stołu grubiarki: 300 x 450 mm
Wysokość robocza grubiarki 3-200 mm
Prędkość posuwu: 6 m/min
Maksymalna grubość zbioru: 3 mm
Frezarka:
Średnica wrzeciona: 30 mm
Wysokość użytkowa wrzeciona: 75 mm
Maksymalna średnica narzędzia w osłonie: 160 mm
Maksymalna średnica narzędzia poniżej stołu: 150 mm
Maksymalna średnica narzędzia w osłonie do czopowania: 180 mm
Prędkość obrotowa wrzeciona: 5000/7500 min-1
Pozostałe parametry:
Moc silnika 400 V / 50 Hz / S6 – 40%: 3 x 1,84 kW (2,5 kM)
Średnica króćca odciągowego: 4 x 120 mm
Średnica króćca  na osłonie piły: 60 mm
Waga: 245 kg
Suport wiertarski (opcja)
Rozmiar stołu: 380 x 207 mm
Skok boczny/ podłużny: 75 mm / 110 mm
Skok pionowy: 120 mm
