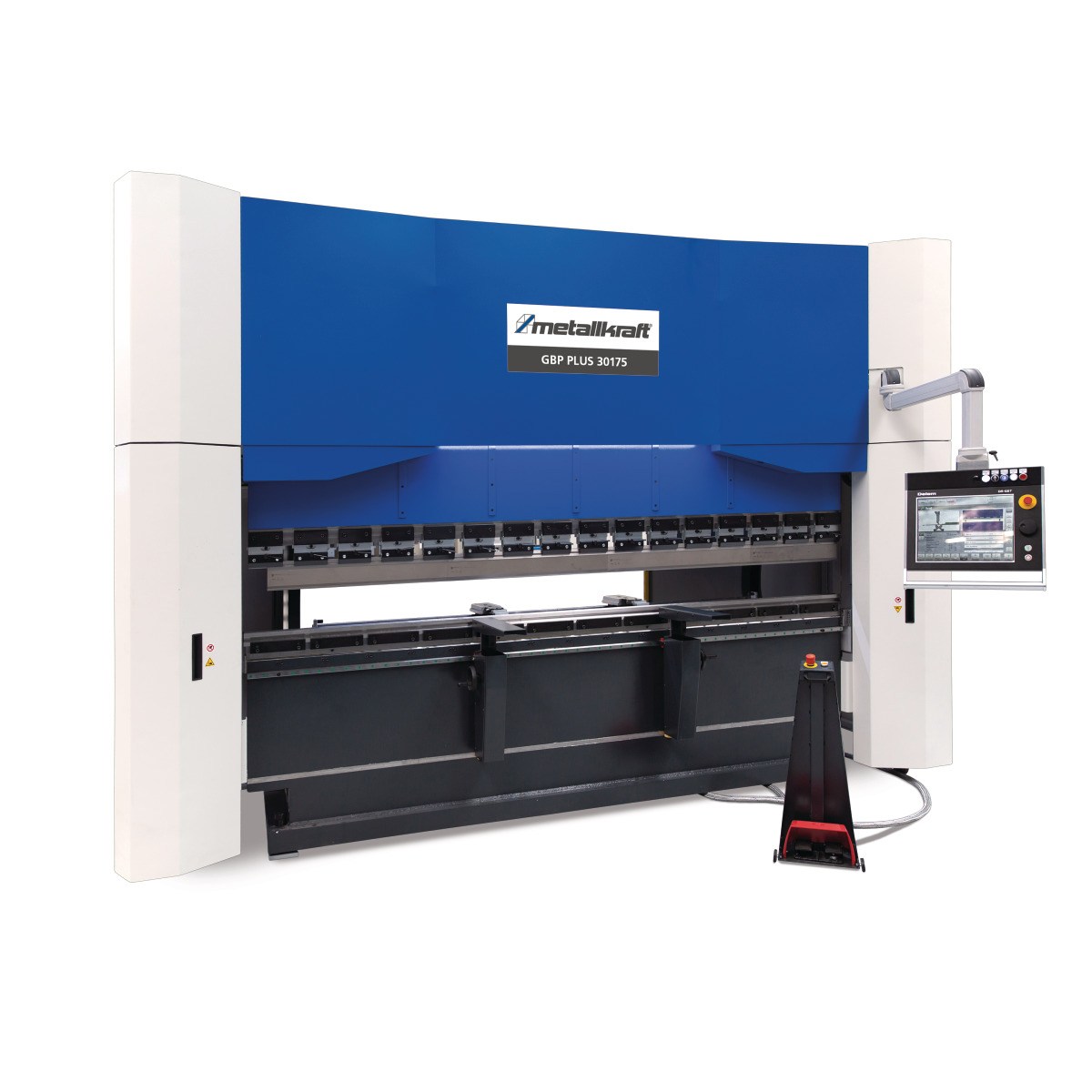

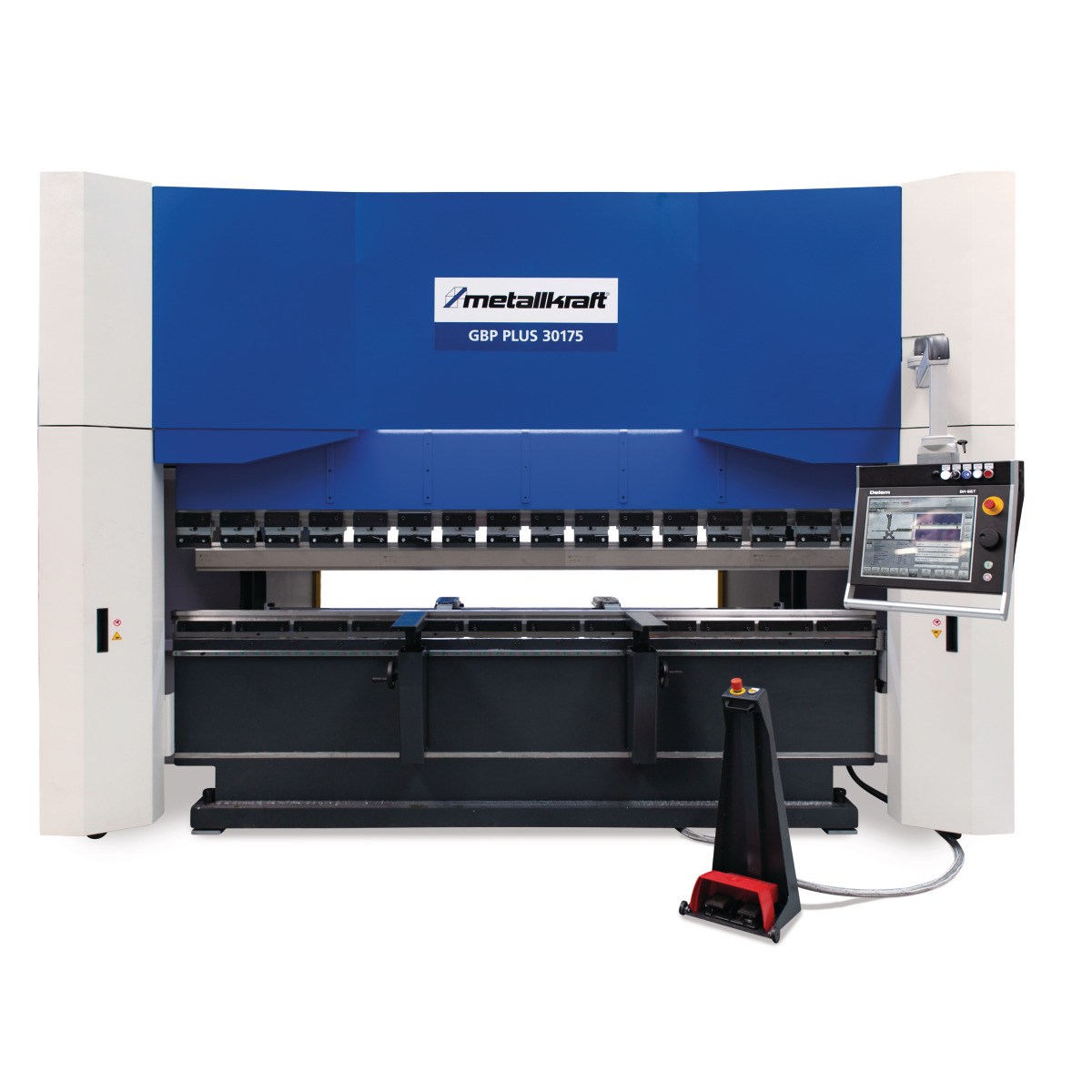

GBP-PLUS Prasy krawędziowe sterowane CNC


Prasa krawędziowa sterowana CNC z  4 osiami.

Sterowanie DELEM DA 58T

Kompensacja ugięcia stołu CNC.

Szybkie mocowanie narzędzi górnych.

Numer katalogowy: 4271260 / 4272060 / 4272510 / 4273010 / 4273013 / 4273017 / 4273022 / 4273032 / 4273717 / 4273722 / 4274017 / 4274022 / 4274032 / 4274040 / 4276022 / 4276032 / 4276040 / 4276060 Pobierz: Aktualną stronę w PDF Pobierz: Kartę katalogową w PDF

Opis produktu

Wersja standardowa:
  • Graficzne sterowanie 2D – CNC DELEM DA- 58T z oprogramowaniem offline TL
  • Dwa enkodery liniowe (GIVI) na belce dociskowej
  • Wysokiej jakości przetwornik liniowy z dokładnością do 0,01 mm

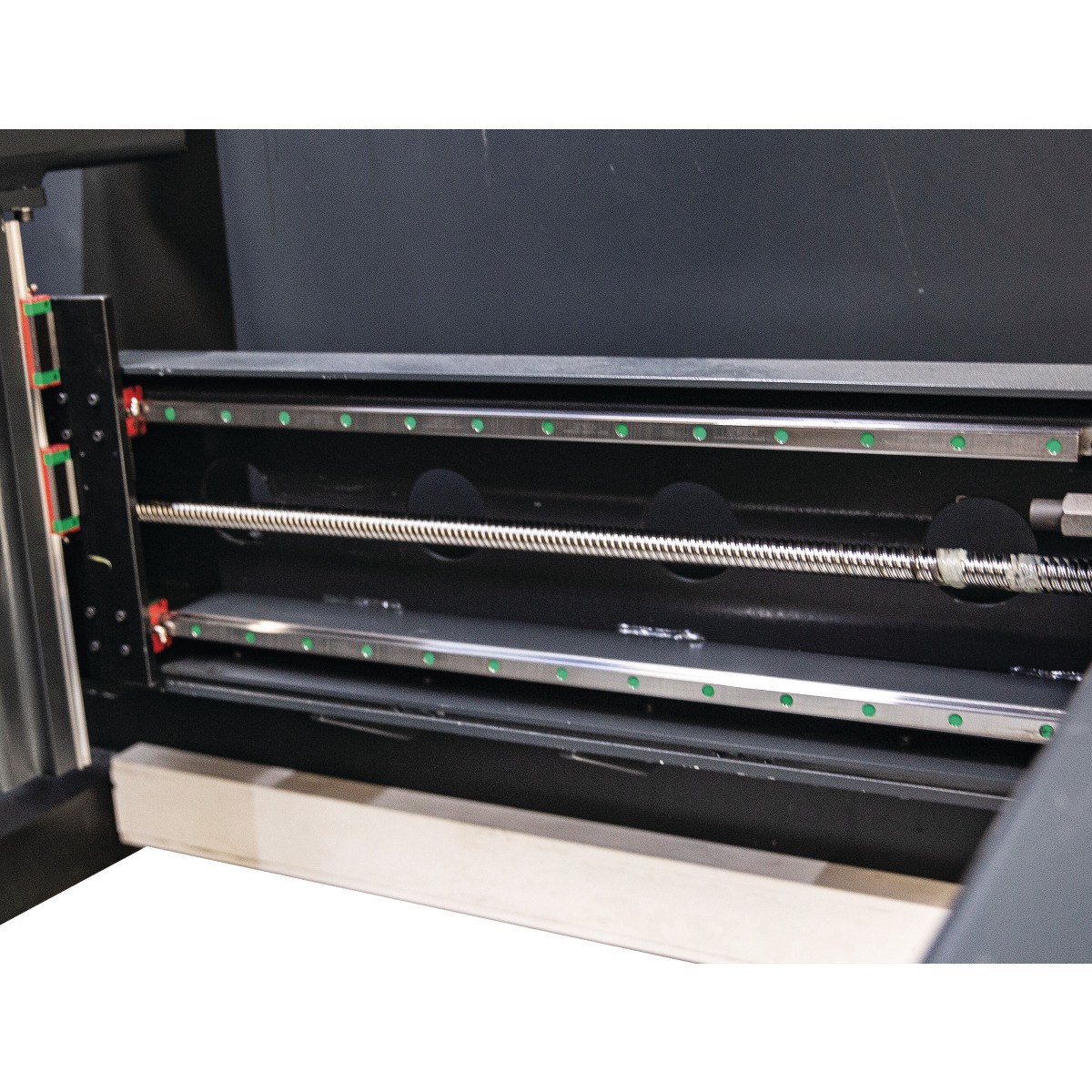

  • Zderzak osi X sterowany CNC na śrubie kulowej i sero napedami, wyposażony w dwoma palce zderzaka tylnego osi Z1 Z2.
  • Oś R sterowana CNC na śrubie kulowej z serwo napedami.

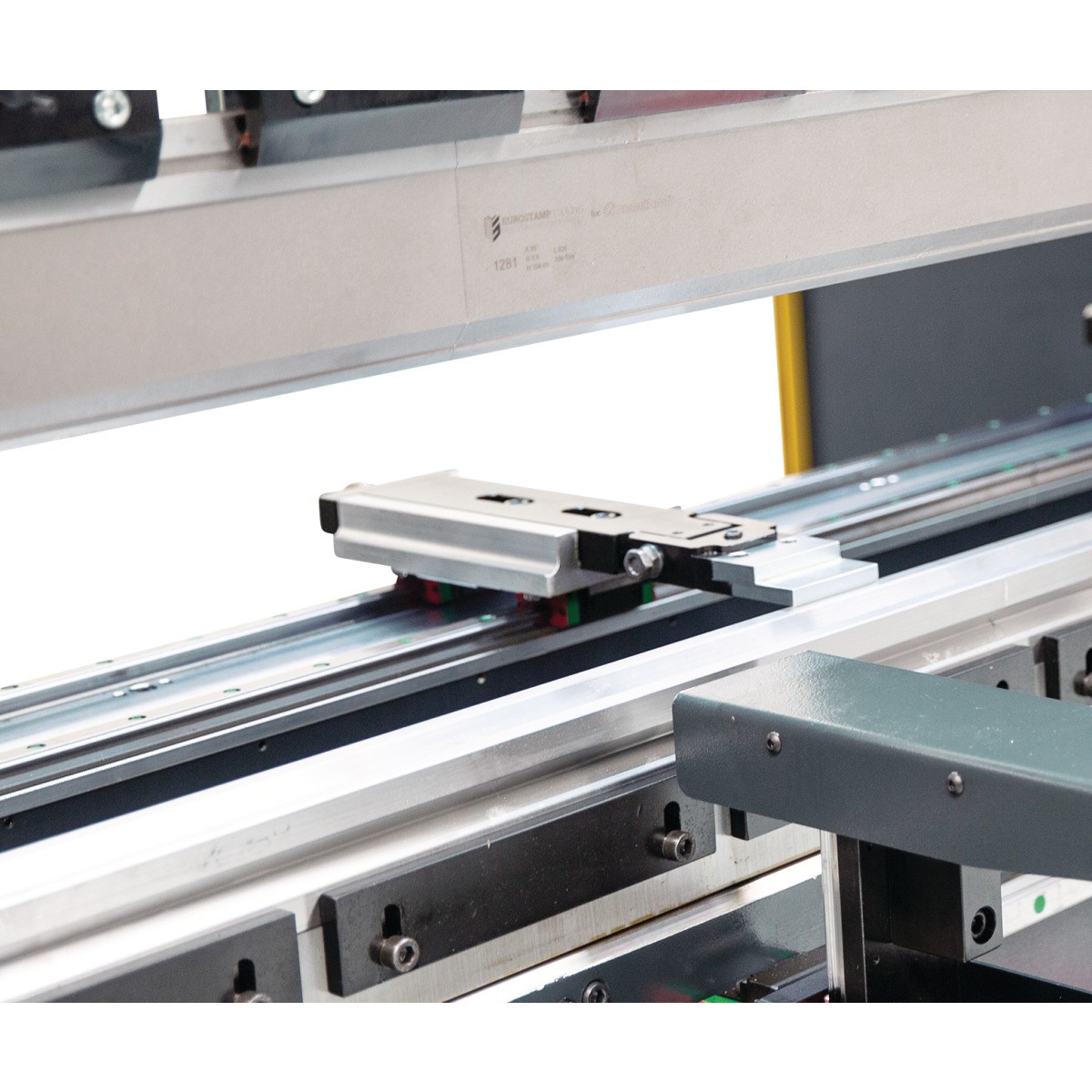

  • Palce zderzaka osi Z1, Z2 na prowadnicach liniowych, ręcznie regulowane z boku

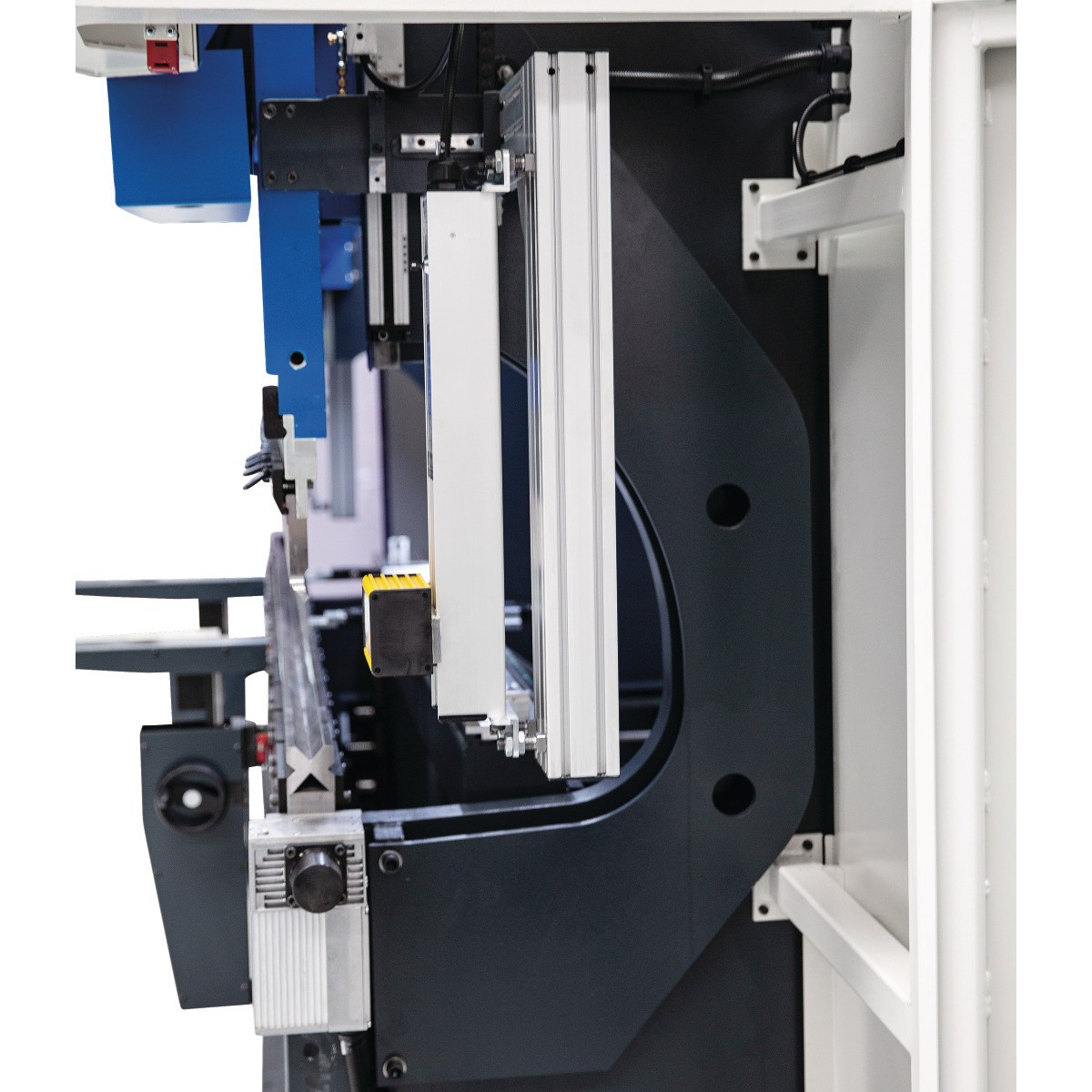

  • Laser bezpieczeństwa Fiessler AKAS LC-II M z Kontrola bezpieczeństwa prasy FMSC
  • Sterowanie kompensacja stołu CNC, za pomocą listwy fimy WILA.
  • Panel sterowania CNC po prawej stronie maszyny ,na ramieniu obrotowym
  • Solidna i niewymagająca konserwacji płaska prowadnica oraz belka dociskowa

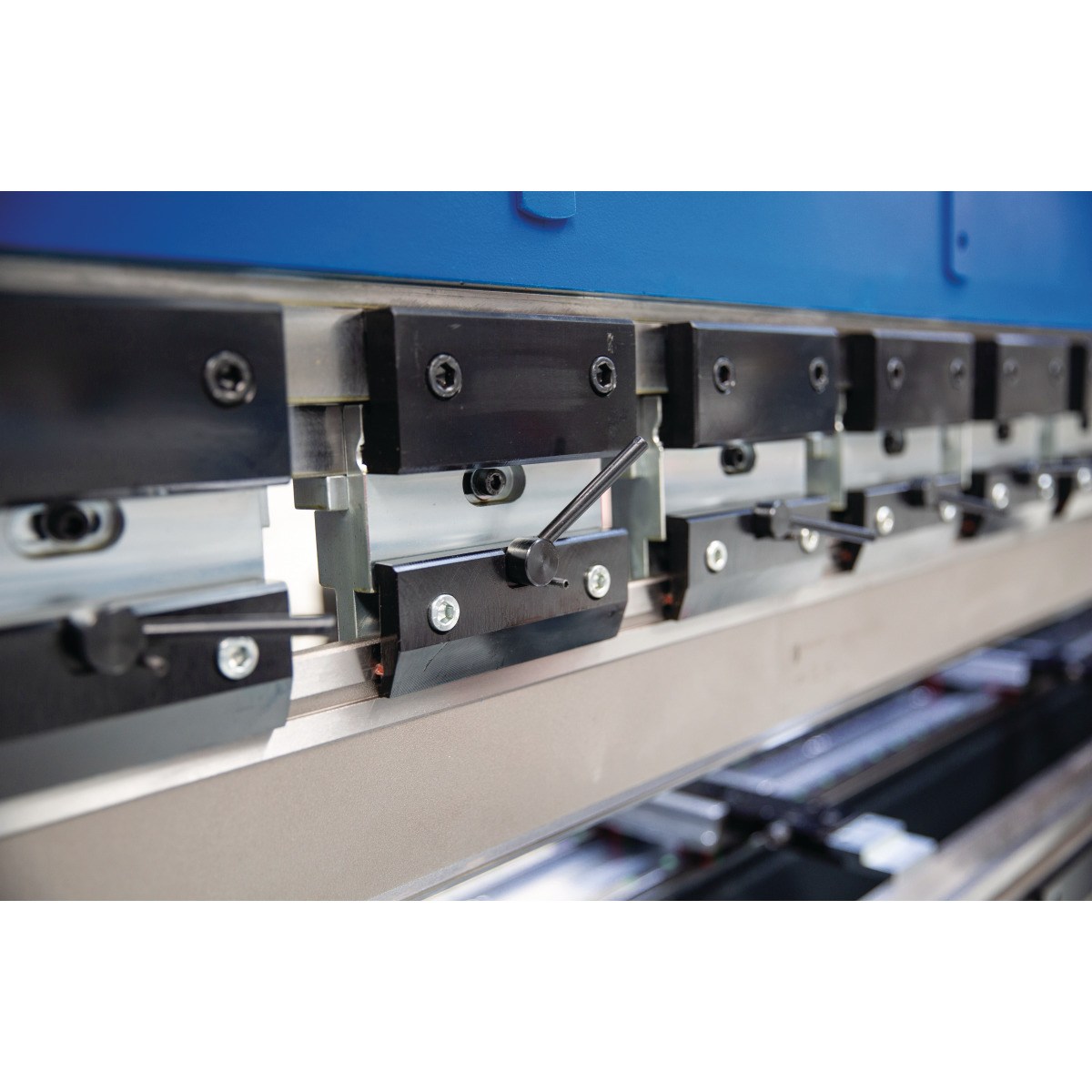

  • Ręczne mocowanie narzędzia górnego (boczne Wsuwanie), system Promecam / Amada
  • Narzędzie górne stemple (Promecam / Amada), Wysokość 105 mm (3 x 835 mm / 1x 805 dzielone)
  • Matryca Multi-V, wysokość 60 mm, otwory V. 16/22/35 / 50 mm (3 x 835 mm / 1x 805 dzielona.
  • Mobilny sterownik nożny (BERNSTEIN) z funkcją zatrzymania awaryjnego.
  • Pedał nożny z dwoma przełącznikami (przycisk włączania /ab) i bezpiecznik w dolnym przełączniku
  • Dwa przednie ramiona podpory arkusza blachy na prowadnicy liniowej z szybką regulacją wysokości.
  • Wszystkie prowadnice liniowe i wózki firmy HIWIN
  • Kontrolowana dystrybucja oleju między cylindrami
  • Monitorowanie pozycji osi Y1 Y2 podczas gięcia.
  • Bezpośrednie programowanie kąta gięcia na sterowaniu CNC.
  • Programowalne gięcie, prędkość wycofywania i czas dobijania.
  • Ręczny, półautomatyczny lub automatyczny tryb pracy do wyboru
  • Chromowane cylindry dla maksymalnej dokładności i żywotność wykonane z jednego bloku.
  • Elementy hydrauliczne HOERBIGER (Zawory) i KCL hydrauliczne (pompa),

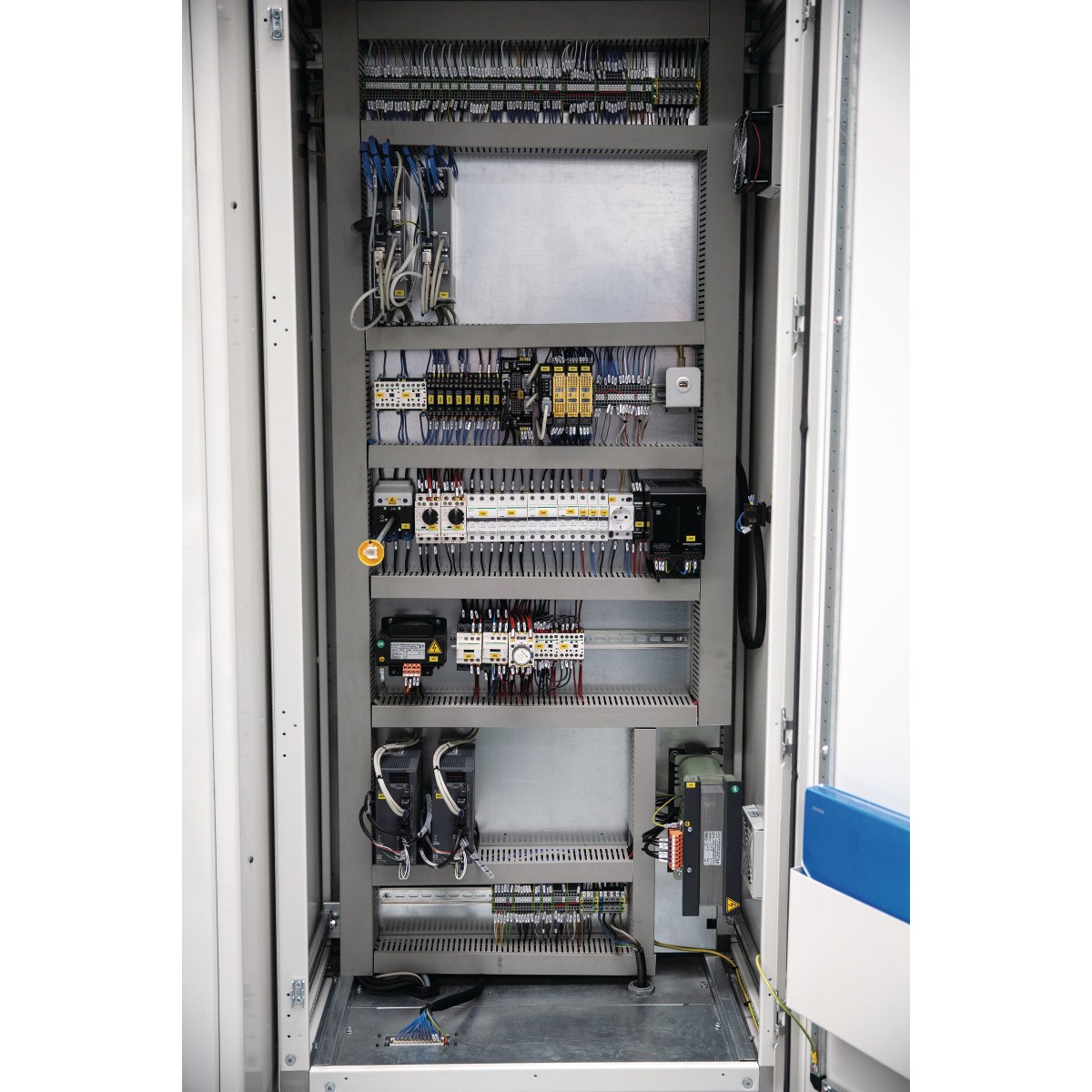

  • Podzespoły elektryczne renomowanych firm Schneider i Mitsubishi Electric.
  • Duży zbiornik oleju hydraulicznego aby utrzymać temperaturę oleju
  • Układ hydrauliczny zabezpieczony zaworem nadciśnieniowym.
  • Silniki napędowe chronione przez odpowiednie wyłącznik.
  • Drzwi boczne łatwo otwierane z krańcówką
  • Ochrona przestrzeni tylnej za pomocą kurtyn laserowej firmy REER Włochy
  • Oświetlenie obszaru roboczego listwą LED w osłonie belki dociskowej

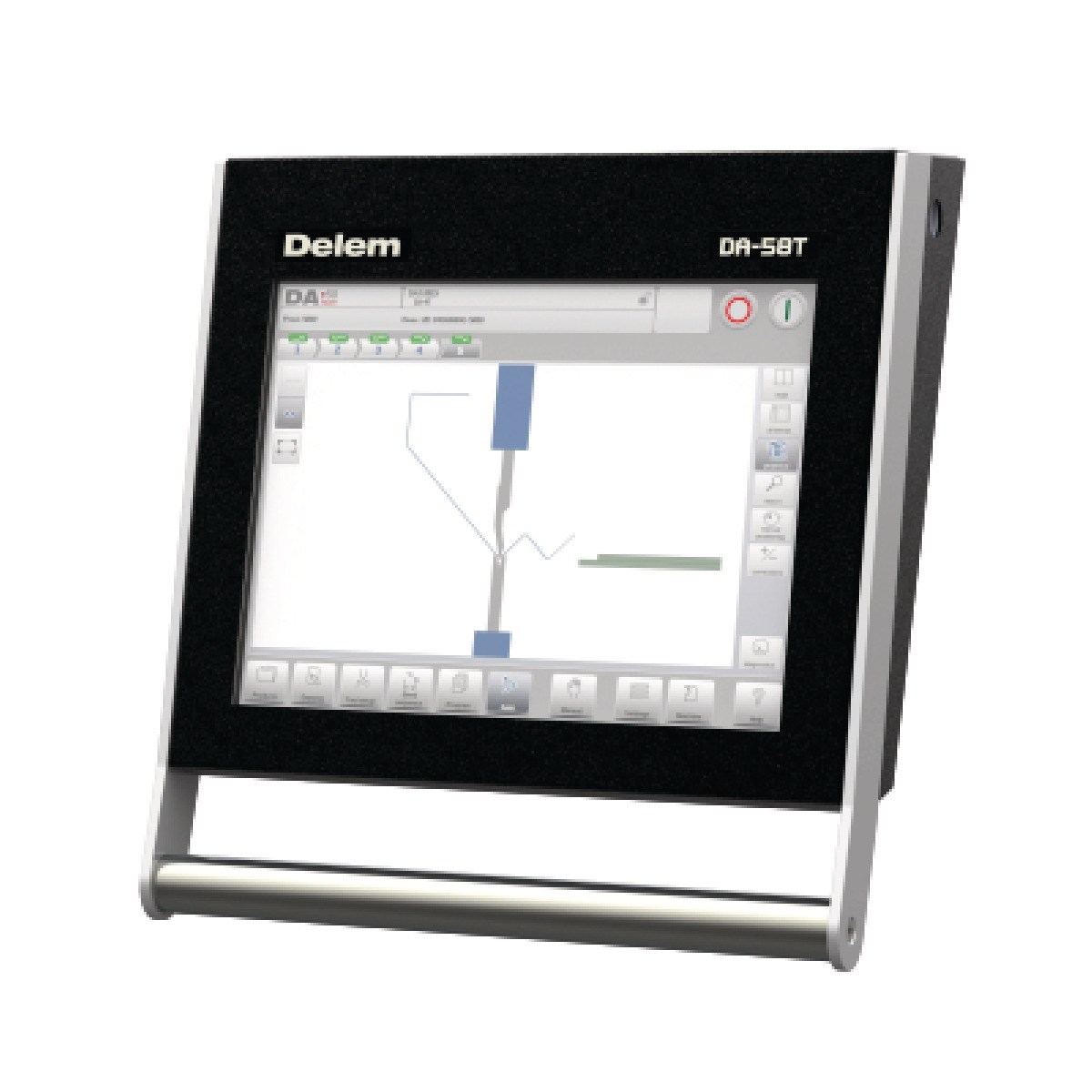

Sterowanie DELEM DA 58T (Standard)

  • Automatyczne obliczanie dolnego punktu giecia, siły nacisku, kompensacji, położenia tylnego zderzaka dla wymiarów zewnętrznych, kolejności gięcia, wysokości zderzaka, siły gięcia.
  • Wykrywanie kolizji i ostrzeżenie o kolizji.
  • Programowana prędkość gięcia, czas gięcia i prędkość powrotu
  • Graficzne wyświetlanie sekwencji gięcia podczas pracy
  • Graficzna biblioteka produktów i narzędzi
  • 15 calowy ekran dotykowy
  • USB/peripheral interface
Wyposażenie opcjonalne:
  • Sterowanie (DELEM DA-66T-2D, DELEM DA-69T3D, Cybelec CybTouch 15, Cybelec CybTouch 19-2D, Cybelec CybTouch 19 MX-3D)
  • Tylny ogranicznik X / R / Z1 / Z2 ze skokiem X = 750 mm
  • Zderzak tylny X / R / Z1 / Z2 + Delta X (200 mm) z skokiem X = 750 mm
  • Zderzak tylny X / X2 / R1 / R2 / Z1 / Z2 (wersja wieżowa)
  • Hydrauliczny zacisk górny narzędzi WILA Pro
  • Hydrauliczny zacisk dolnej matrycy WILA Pro
  • Ręczne centralne smarowanie
  • Automatyczne centralne smarowanie z pomocą przy zginaniu zmotoryzowana regulacja wysokości – przesuwana na boki
  • Dodatkowe przednie ramię nośne (bez ręcznej regulacji wysokości)
  • Dodatkowy palec zderzaka osi Z (przesuwane ręcznie)
  • Przednie ramiona nośne arkusza blachy 1000 mm lub pomoce do gięcia
  • Chłodnica oleju
  • Podgrzewacz oleju
  • Prasa na specjalne zamówienie

Delem DA-66T (opcja)

Sterowanie za pomocą ekranu dotykowego 2D CNC umożliwia intuicyjne, graficzne wprowadzanie profili za pośrednictwem bardzo dużego 17-calowy ekran dotykowy. Po zakończeniu wpisywana profilu sterowanie automatycznie oblicza kolejność gięcia i wszystkie położenia osi.

  • Oprócz 4 standardowych osi (Y1, Y2, X i R) obsługuje wszystkie inne opcjonalne osie i funkcje pomocnicze.
  • Automatyczne obliczanie funkcji: kolejność gięcia, położenie zderzaka dla wymiarów wewnętrznych lub zewnętrznych, strefy bezpieczeństwa narzędzi, siła nacisku, tolerancja zginania,
    kompensacja strzałki ugięcia, długość po rozwinięciu, promień
  • Delem DA 66 T ukazuje :narzędzie graficzne i biblioteka produktów, monitorowanie i wykrywanie kolizji, wizualizacja3D
  • Pamięć 1 GB
  • Interfejs USB do myszy, klawiatury i transferu danych
  • 17-calowy ekran dotykowy (dotykowy IR)
  • Licencja X1 na oprogramowanie offline Profile T Lite

Delem DA-69T (opcja)

Sterownik Delem DA-69T umożliwia nie tylko funkcje modelu 66T, ale programowanie produktów w 3D. Ustawiane są stacje robocze lub narzędziowe.

  • Oprócz 4 standardowych osi (Y1, Y2, X i R) obsługuje wszystkie inne opcjonalne osie i funkcje pomocnicze.
  • Automatyczne obliczanie funkcji: kolejność gięcia, położenie zderzaka dla wymiarów wewnętrznych lub zewnętrznych, strefy bezpieczeństwa narzędzi, siła nacisku, tolerancja zginania, kompensacja strzałki ugięcia, długość po rozwinięciu, promień
  • Delem DA 69 T ukazuje :narzędzie graficzne i biblioteka produktów, monitorowanie i wykrywanie kolizji, wizualizacja3D
  • Pamięć 1 GB
  • Wybór trybu 2D lub 3D
  • Interfejs USB do myszy, klawiatury i transferu danych
  • 17-calowy ekran dotykowy (dotykowy IR)
  • Licencja X1 na oprogramowanie offline Profile T Lite

Dane techniczne
Model GBP PLUS
1260 		GBP PLUS
2060 		GBP PLUS
25100 		GBP PLUS
30100 		GBP PLUS
30135 		GBP PLUS
30175 		GBP PLUS
30220 		GBP PLUS
30320 		GBP PLUS
37175
Nr art. 4271260 4272060 4272510 4273010 4273013 4273017 4273022 4273032 4273717
Długość gięcia [mm] 1250 2070 2505 3150 3150 3150 3150 3100 3700
Siła nacisku [t] 60 65 100 100 135 175 220 320 175
Skok [mm] 200 200 250 250 250 250 275 350 250
Odl. między kolumnami [mm] 1050 1670 2100 2600 2600 2600 2600 2600 3100
Wysokość montażowa [mm] 380 380 445 445 455 525 630 455 455
Wysokość stołu [mm] 930 930 930 930 930 930 930 930 930
Szerokość stołu [mm] 60 60 60 60 60 60 90 90 60
Szybki przesuw [mm/s] 120 140 160 160 160 160 140 120 160
Prędkość gięcia [mm/s] 1-10 1-10 1-10 1-10 1-10 1-10 1-10 1-10 1-10
Wyciąg [mm/s] 140 140 100 100 100 100 100 90 100
Wybranie( gardziel ) [mm] 300 300 500 500 500 500 500 500 500
Odjazd w osi X [mm] 5-650 5-650 5-650 5-650 5-650 5-650 5-650 5-650 5-650
Prędkość osi X [mm/s] 500 500 500 500 500 500 500 500 500
Odjazd osi R [mm] 200 200 200 200 200 200 200 200 200
Prędkość osi R [mm/s] 300 300 300 300 300 300 300 300 300
Moc silnika [kW] 7,5 7,5 11 11 15 15 18,5 22 15
Napięcie [V] 400 400 400 400 400 400 400 400 400
Liczba wsporników [szt] 2 2 2 2 2 2 2 2 2
Palec zderzaka [szt] 2 2 2 2 2 2 2 2 2
Poj. zbiornika oleju [l] 110 110 232 232 232 232 307 360 232
Długość ok. [mm] 2650 3550 3800 4200 4200 4250 4250 4400 4950
Szer. / głębokość ok. [mm] 1600 1600 1800 1800 1800 1950 2000 2200 1950
Wysokość ok. [mm] 2550 2550 2900 29000 2900 3100 3150 3630 3100
Masa ok. [kg] 4500 5300 8500 9000 10400 13000 15600 21000 14800



Model GBP PLUS
37220   		GBP PLUS
40175		 GBP PLUS
40220		 GBP PLUS
40320 		GBP PLUS
40400 		GBP PLUS
60220 		GBP PLUS
60320 		GBP PLUS
60400 		GBP PLUS
60600
Nr art. 4273722 4274017 4274022 4274032 4274040 4276022 4276032 4276040 4276060
Długość gięcia [mm] 3700 4100 4100 4100 4100 6100 6100 6100 6100
Siła nacisku [t] 220 175 220 320 400 220 320 400 600
Skok [mm] 275 250 275 350 350 275 350 350 350
Odl. między kolumnami [mm] 3100 3600 3600 3600 3600 5600 5600 5600 5100
Wysokość montażowa [mm] 525 455 525 630 630 525 630 630 630
Wysokość stołu [mm] 930 930 930 930 960 1020 960 960 1020
Szerokość stołu [mm] 90 60 90 90 90 90 90 90 320
Szybki przesuw [mm/s] 140 160 140 120 120 120 120 120 100
Prędkość gięcia [mm/s] 1-10 1-10 1-10 1-9 1-9 1-9 1-9 1-9 1-9
Wyciąg [mm/s] 100 100 100 90 80 100 90 80 100
Wybranie( gardziel ) [mm] 500 500 500 500 500 500 500 500 500
Odjazd w osi X [mm] 5-650 5 – 750 5 – 750 5 – 750 5 – 750 5 – 750 5 – 750 5 – 750 5 – 750
Prędkość osi X [mm/s] 500 500 500 500 500 500 500 500 500
Odjazd osi R [mm] 200 200 200 200 200 200 200 200 200
Prędkość osi R [mm/s] 300 300 300 300 300 300 300 300 300
Moc silnika [kW] 18,5 15 18,5 22 30 18,5 22 30 45
Napięcie [V] 400 400 400 400 400 400 400 400 400
Liczba wsporników [szt] 2 2 2 2 2 4 4 4 4
Palec zderzaka [szt] 2 2 2 2 2 4 4 4 4
Poj. zbiornika oleju [l] 307 232 307 360 500 307 360 500 600
Długość ok. [mm] 4950 5250 5250 5400 5750 7500 7500 7500 7500
Szer. / głębokość ok. [mm] 2000 1950 2150 2340 2470 2000 2400 2500 2650
Wysokość ok. [mm] 3150 3100 3450 3550 3750 3810 4020 4050 4400
Masa ok. [kg] 17900 15400 18500 25000 34000 25500 41000 48000 60000
