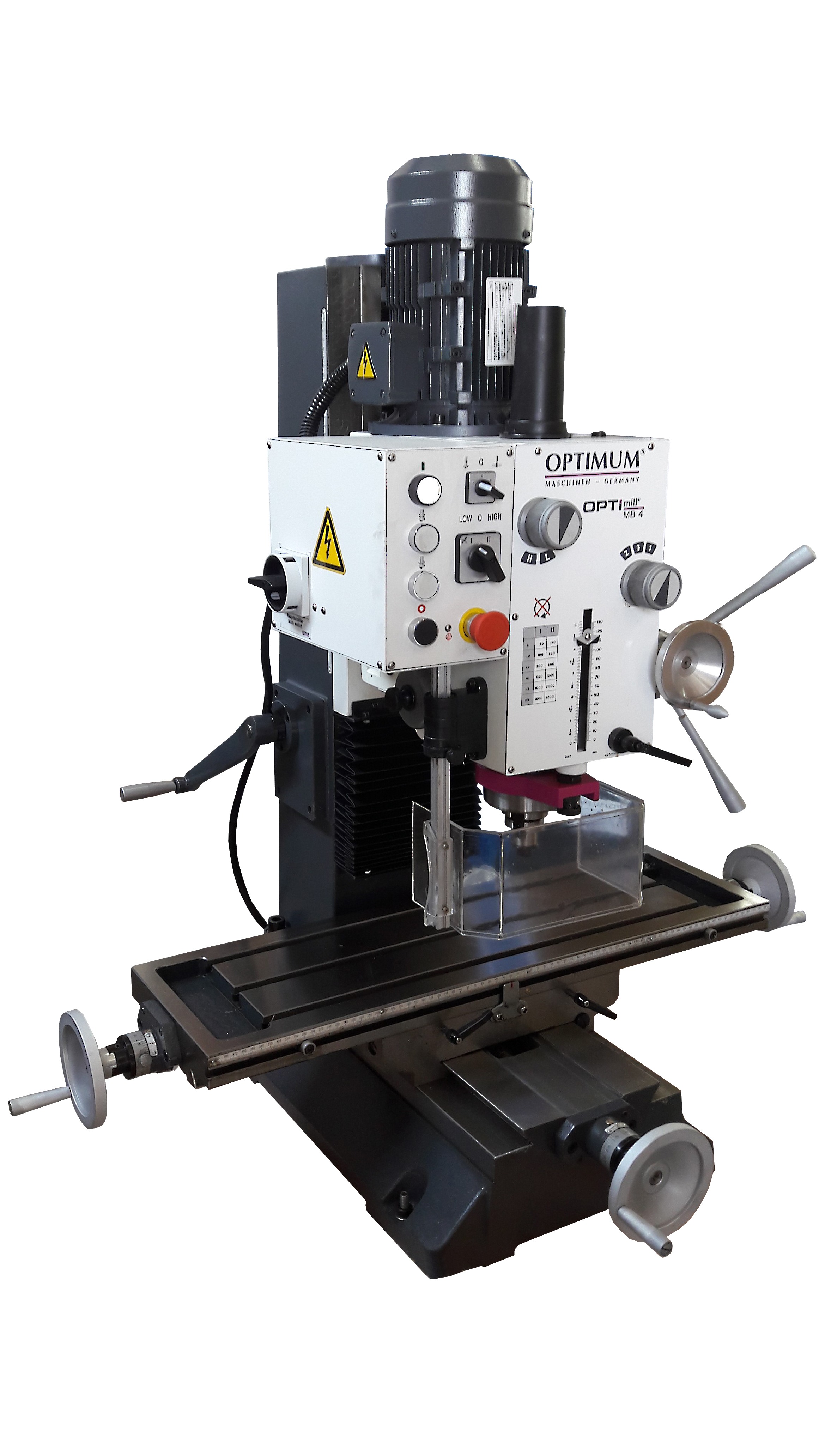

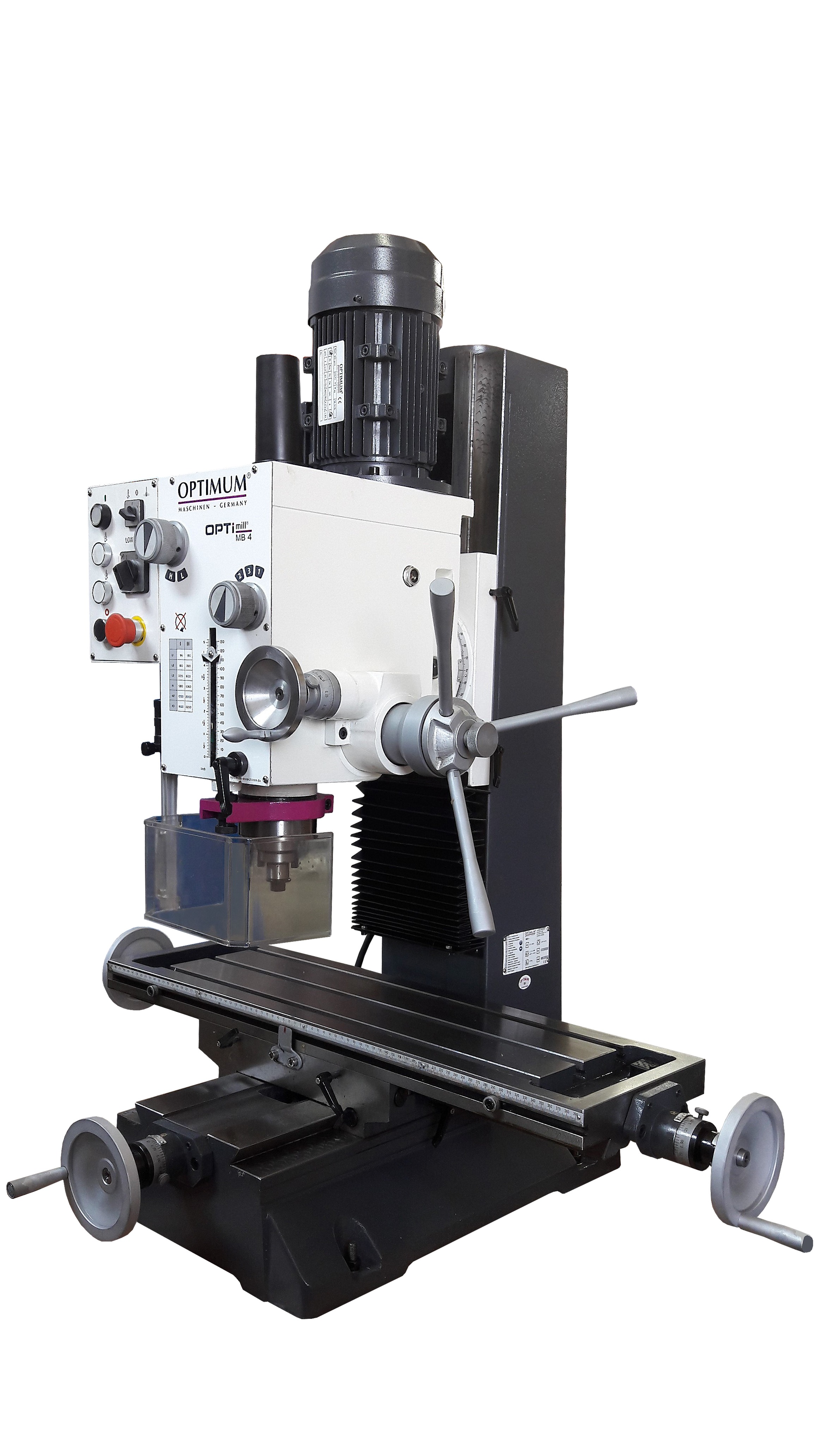

MB 4 Wiertarko-frezarka


Uniwersalna precyzyjna wiertarko-frezarka z mechaniczną przekładnią zmianową

Model: MB4

Numer katalogowy: 3338450 Pobierz: Aktualną stronę w PDF Pobierz: Kartę katalogową w PDF

Opis produktu

  • Ciężka, masywna wersja żeliwna
  • Duża płynność pracy dzięki szlifowanym kołom zębatym przekładni zanurzonym w oleju
  • Duży zakres prędkości obrotowej 95 – 3.200 min-1 dzięki 12 przełączanym prędkościom
  • Dwustopniowy silnik elektryczny
  • Przełącznik obrotów wrzeciona prawo/lewo

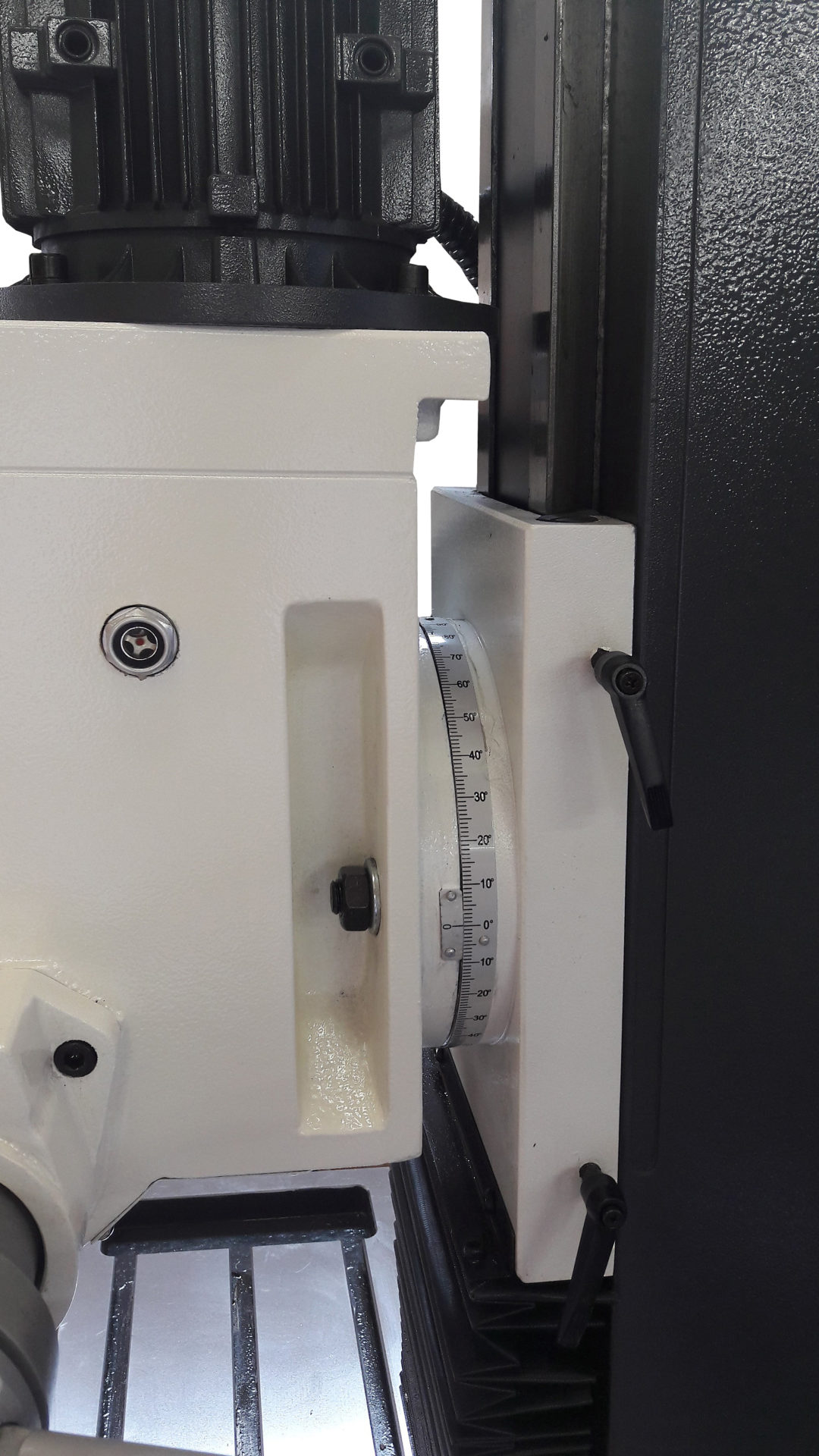

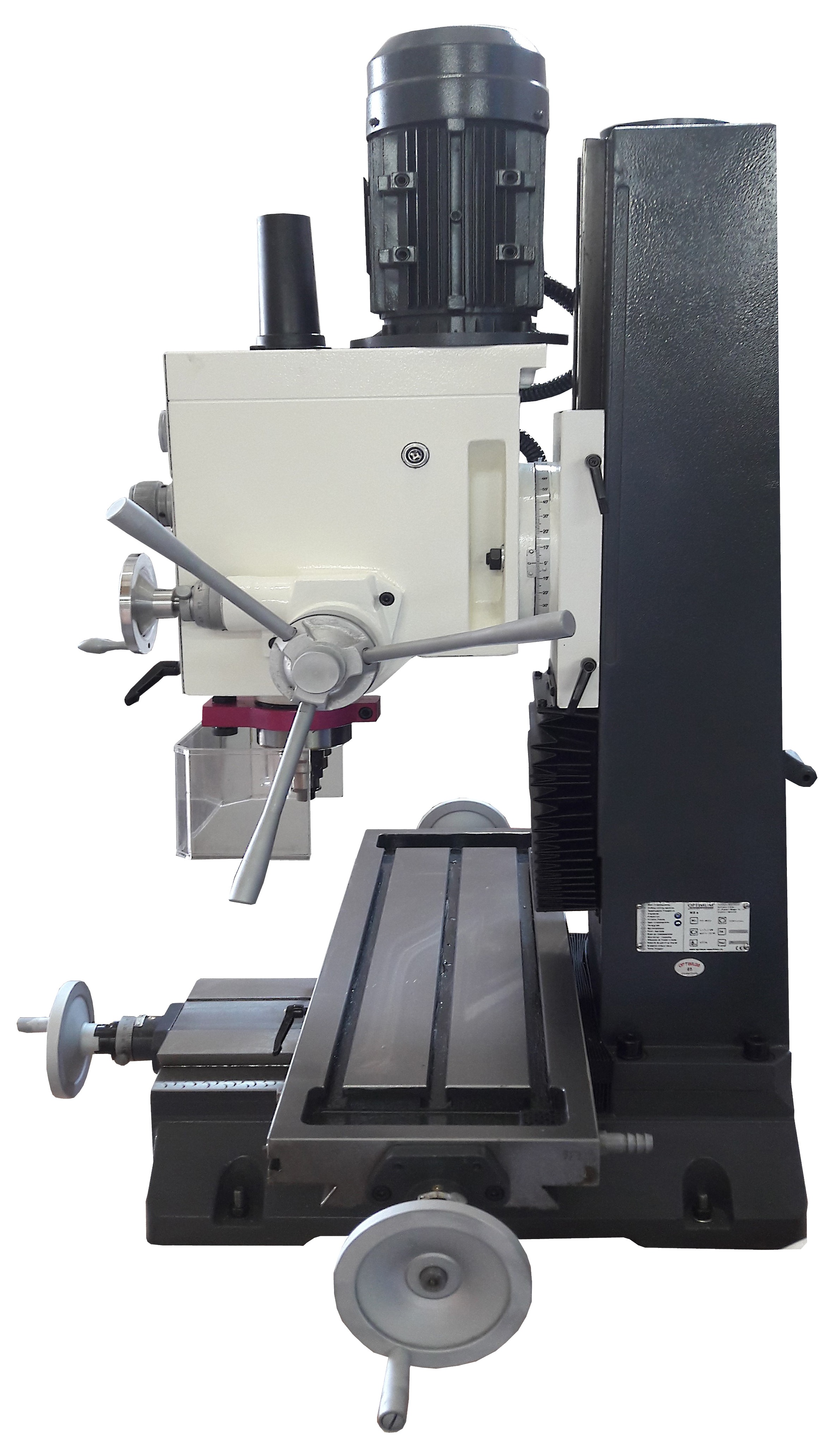

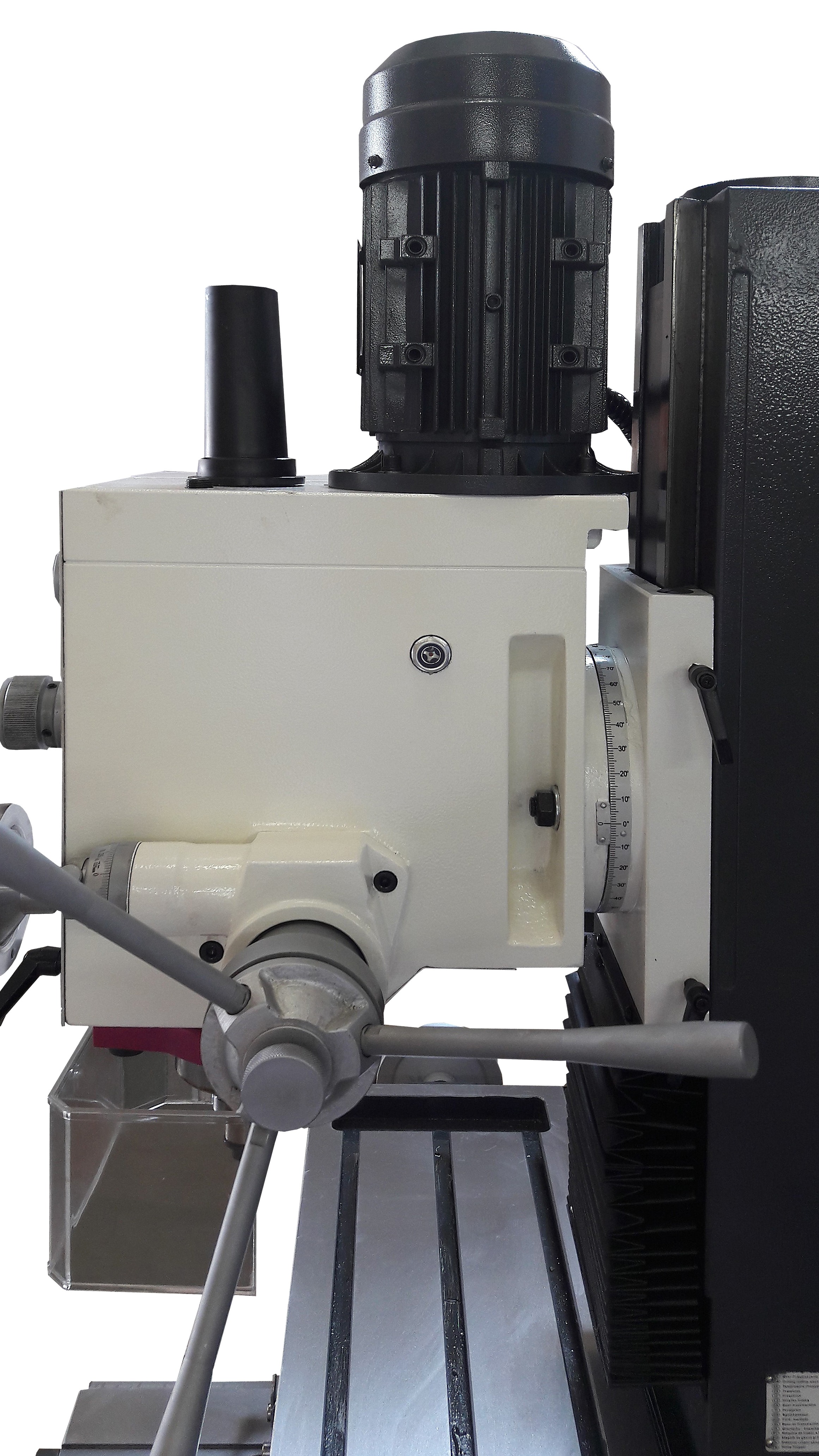

  • Głowica przekładniowa wychylna o ± 60°
  • Regulowane listwy klinowe

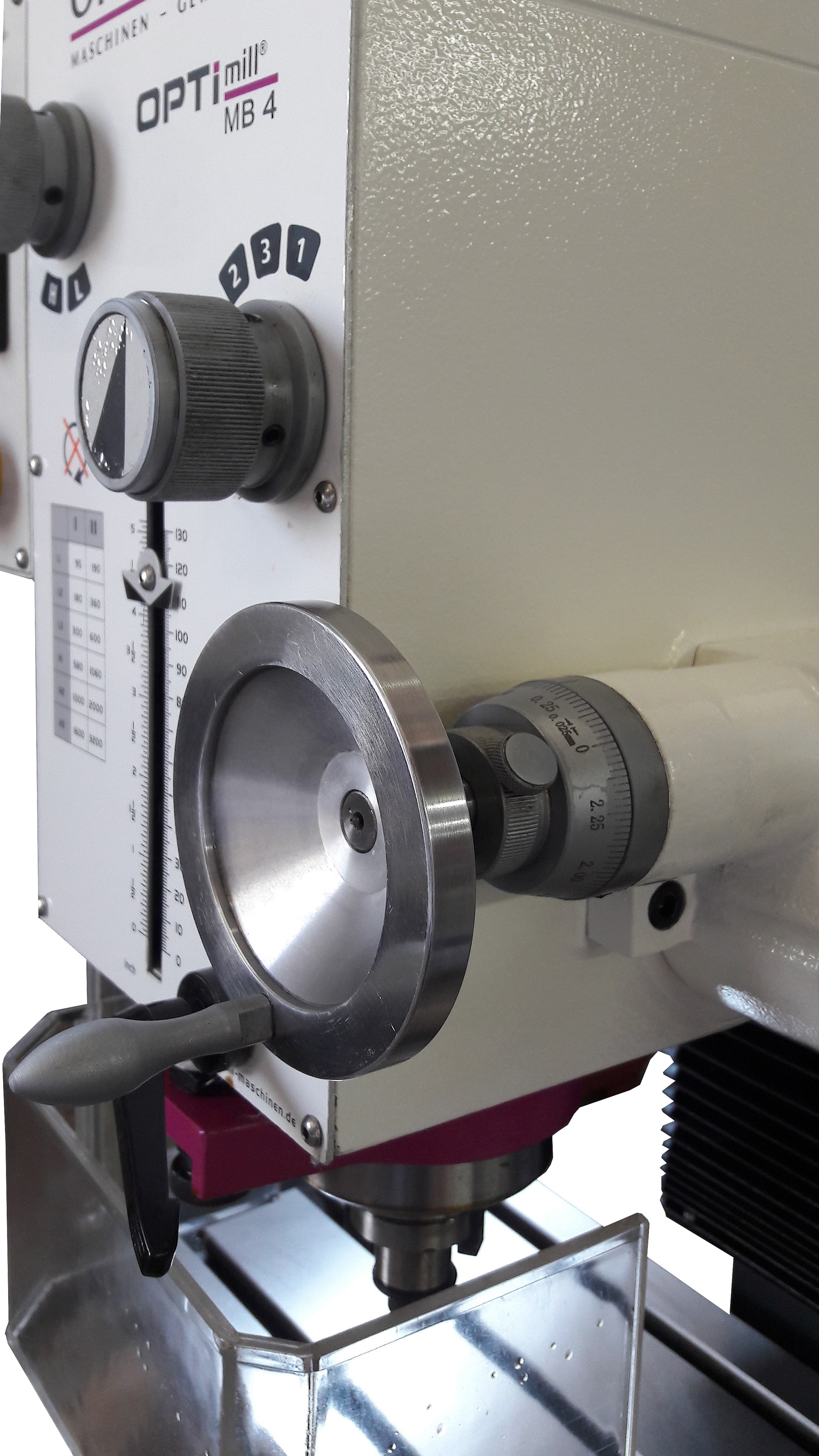

  • Ogranicznik głębokości wiercenia

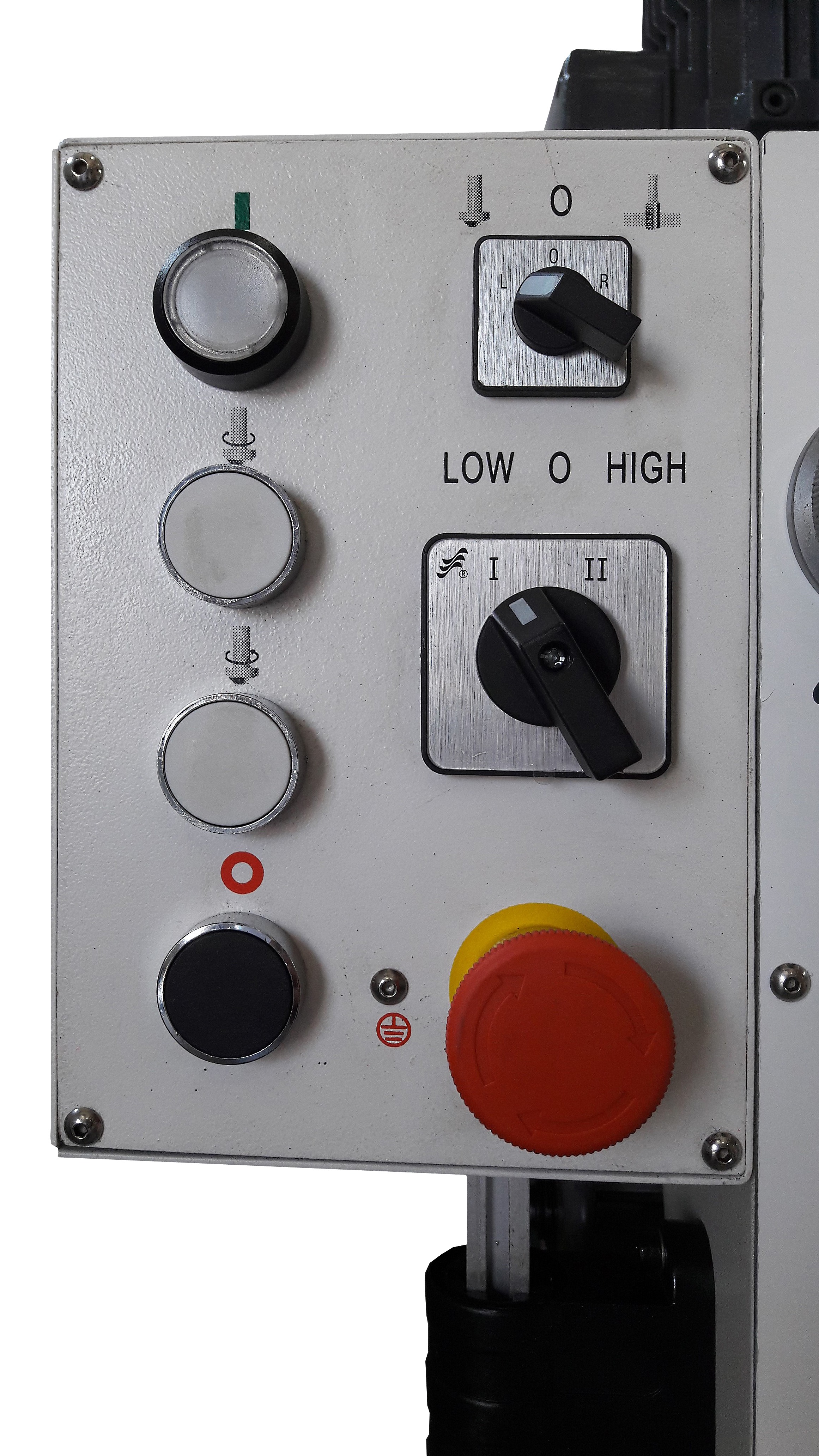

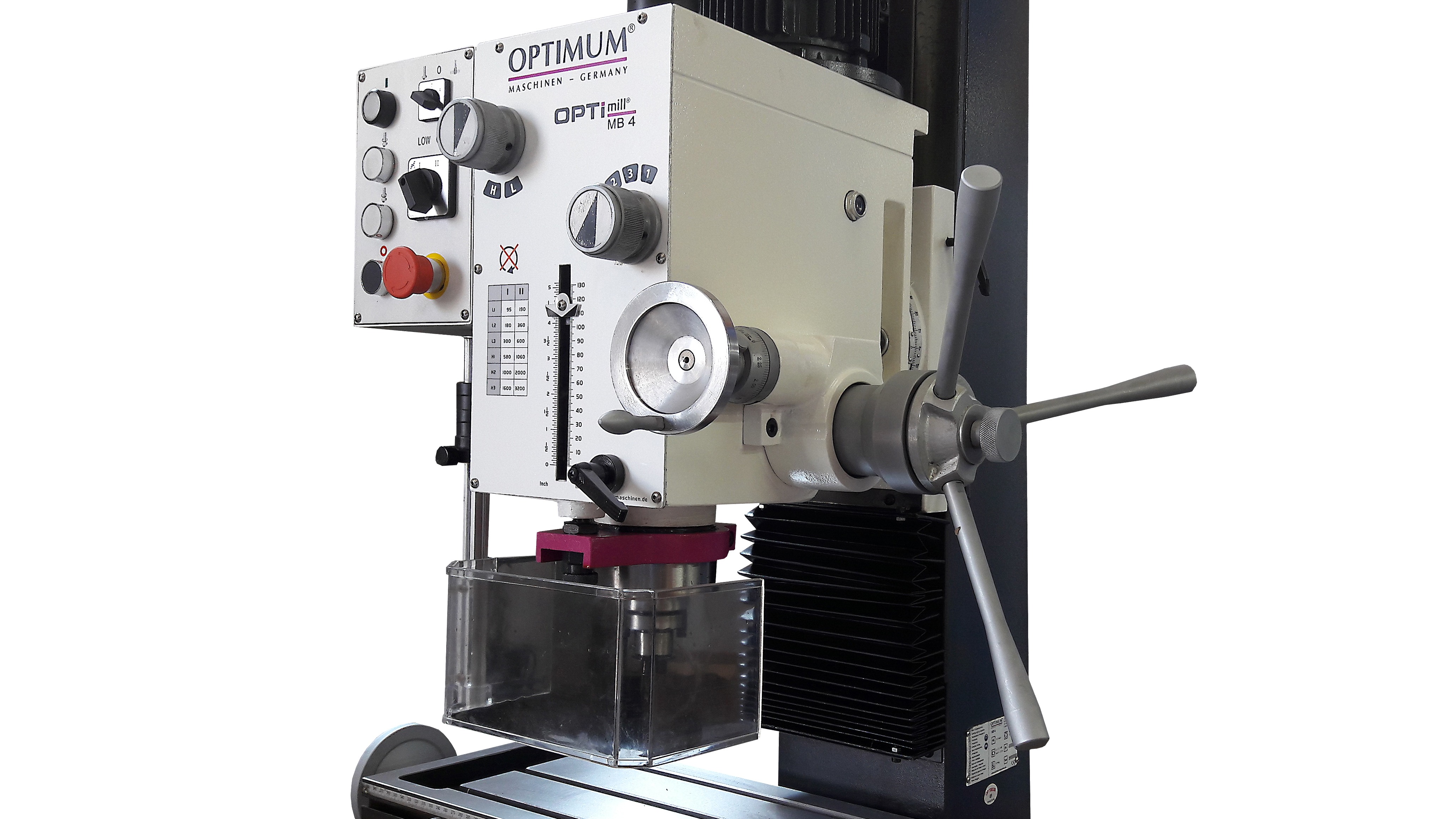

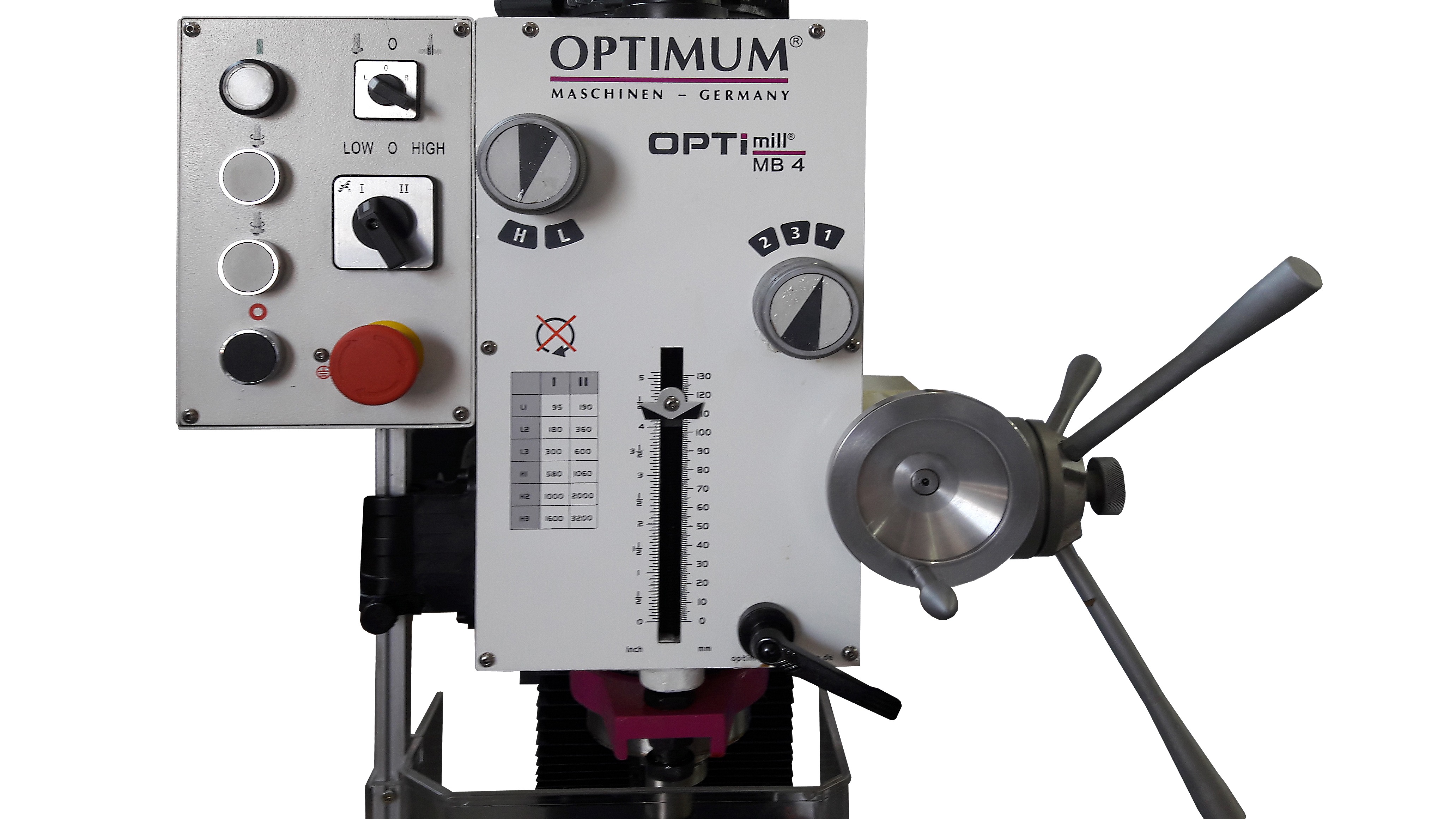

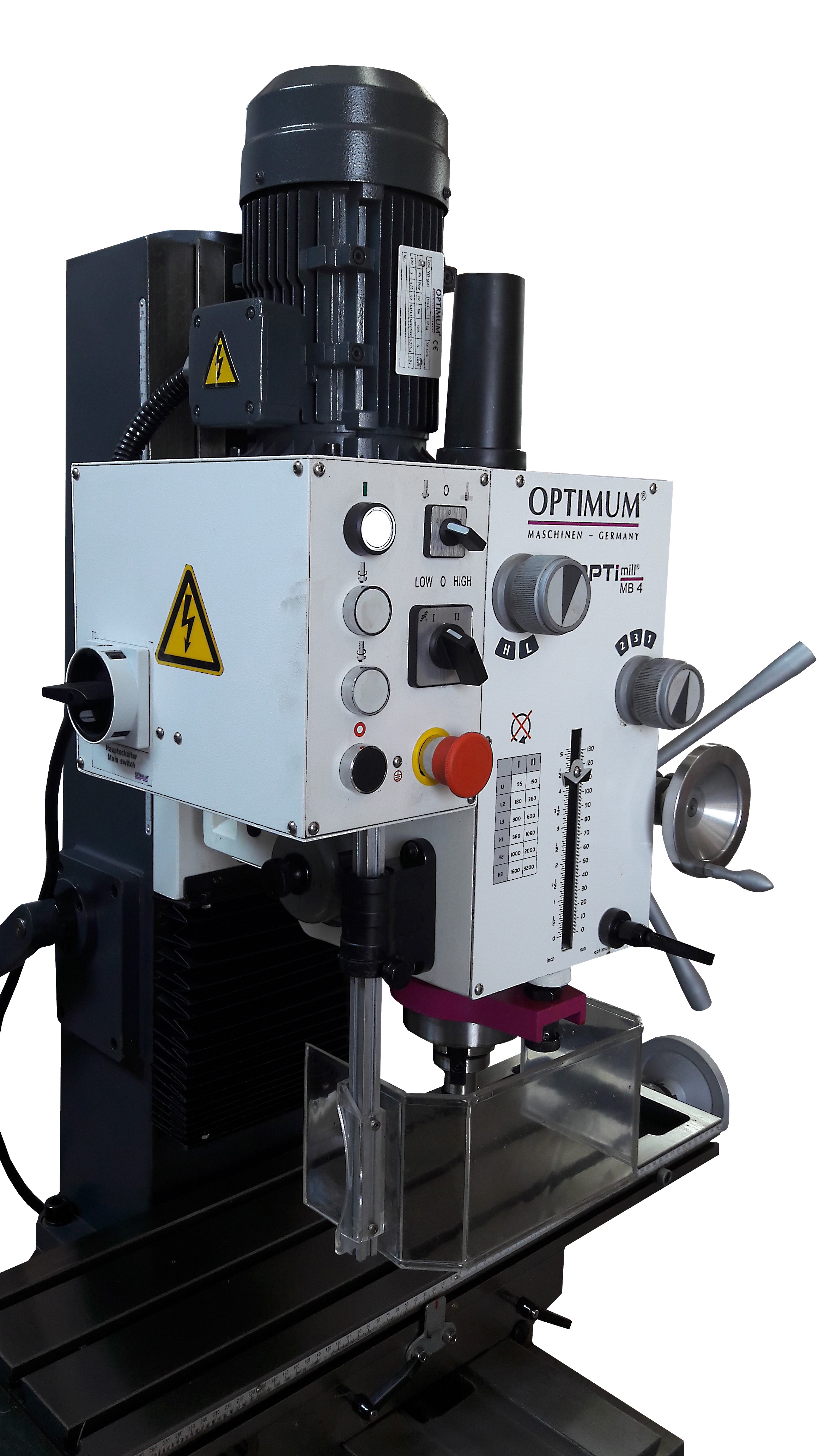

Pulpit sterowniczy

  • Prosty w obsłudze
  • Wyłącznik awaryjny grzybkowy
  • Przełącznik wybierakowy kierunku obrotów
  • Funkcja gwintowania

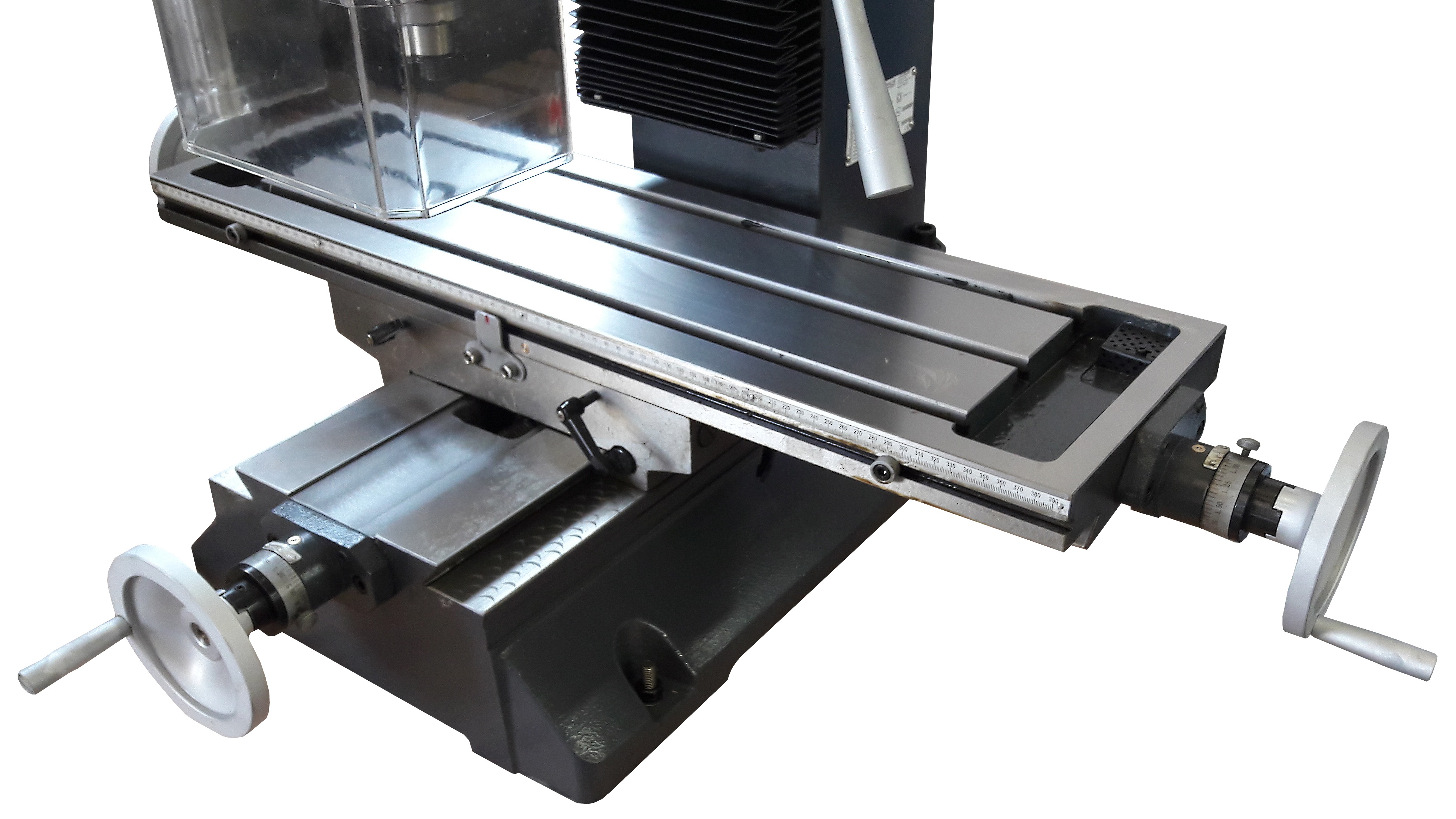

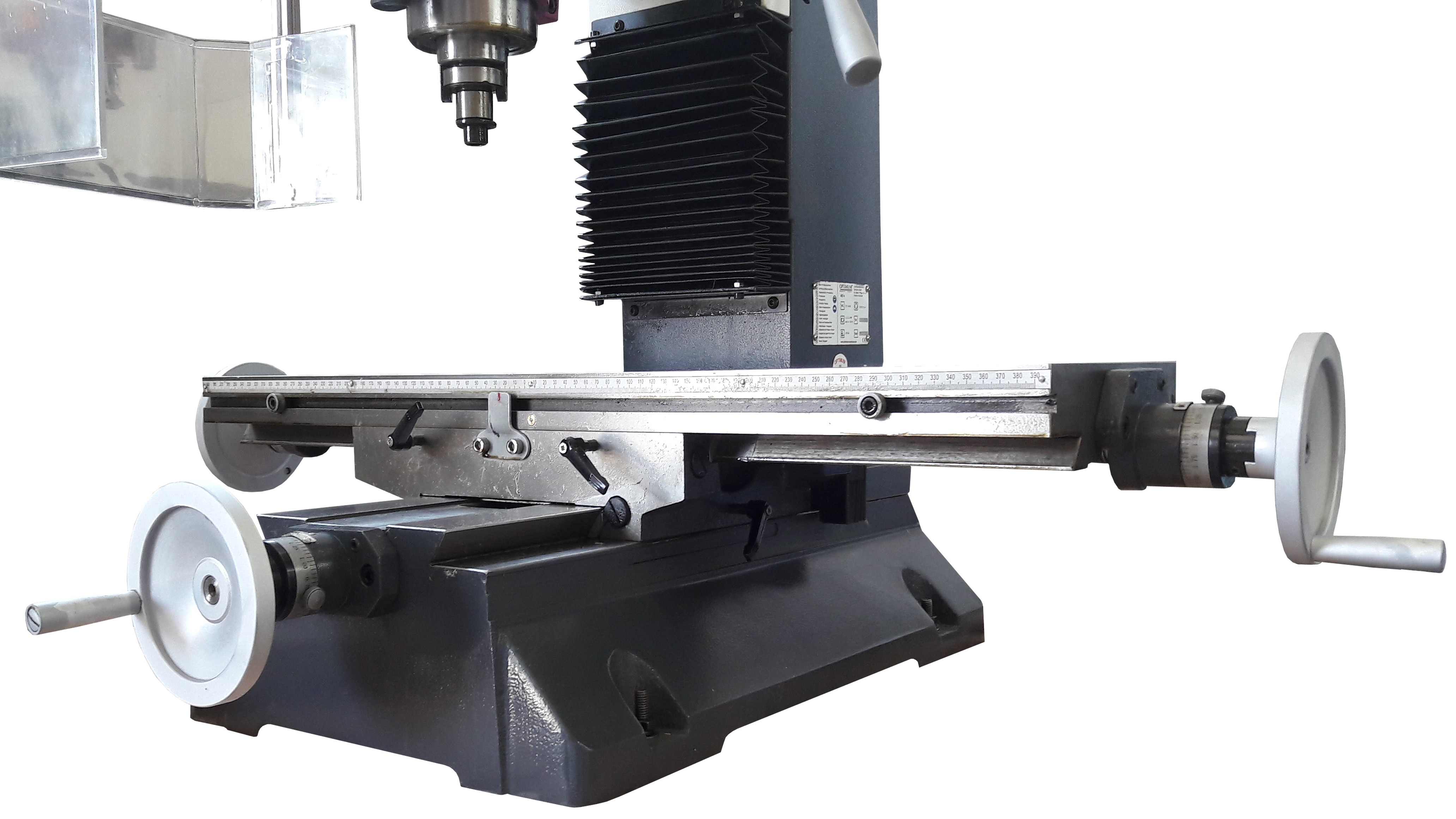

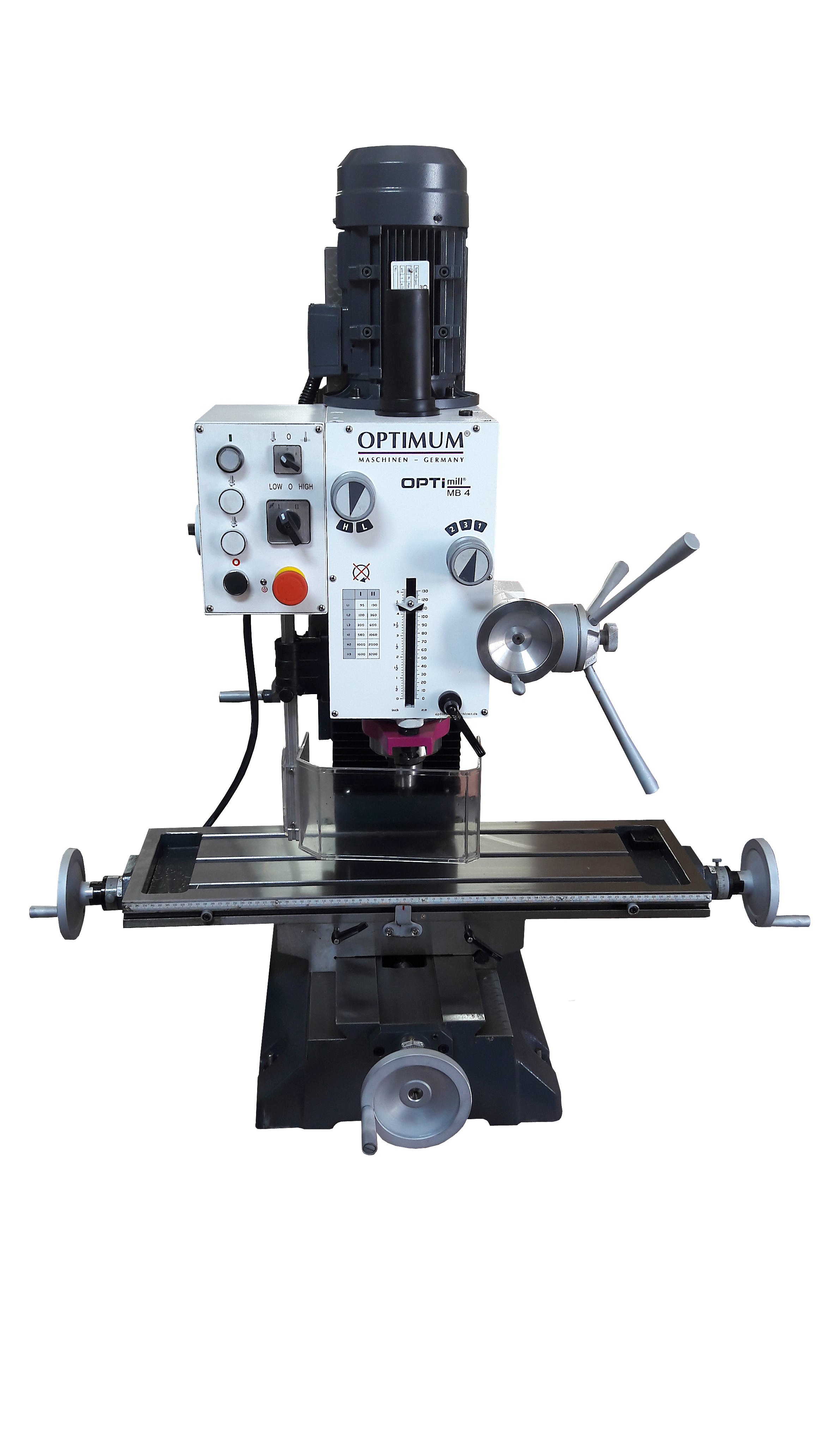

Stół krzyżowy

  • Regulowane listwy klinowe
  • Z rowkami teowymi
  • Możliwość realizowania przesuwów za pomocą 3 pokręteł
  • Zamocowana skala miary długości
  • Regulowane ograniczniki krańcowe

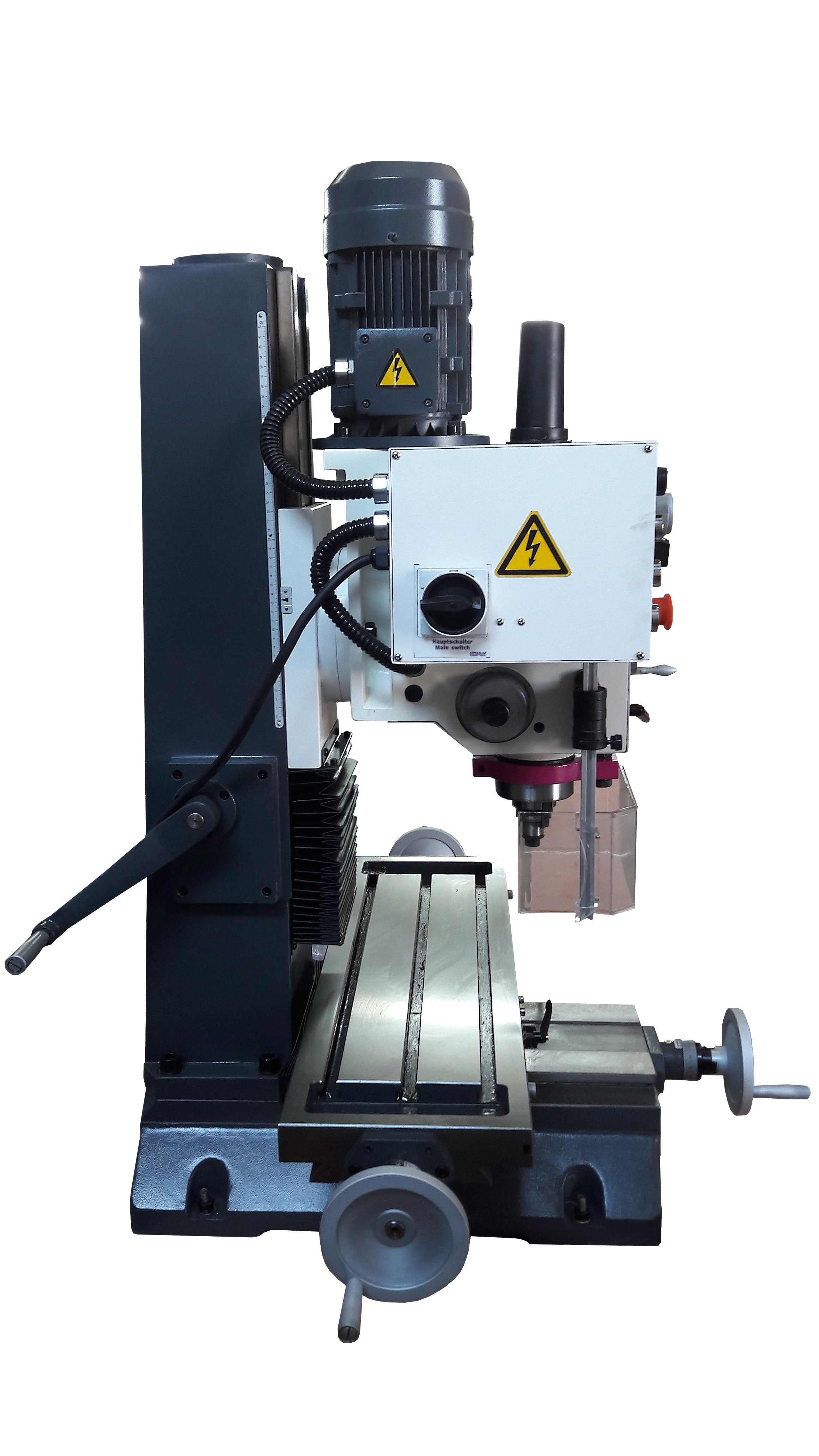

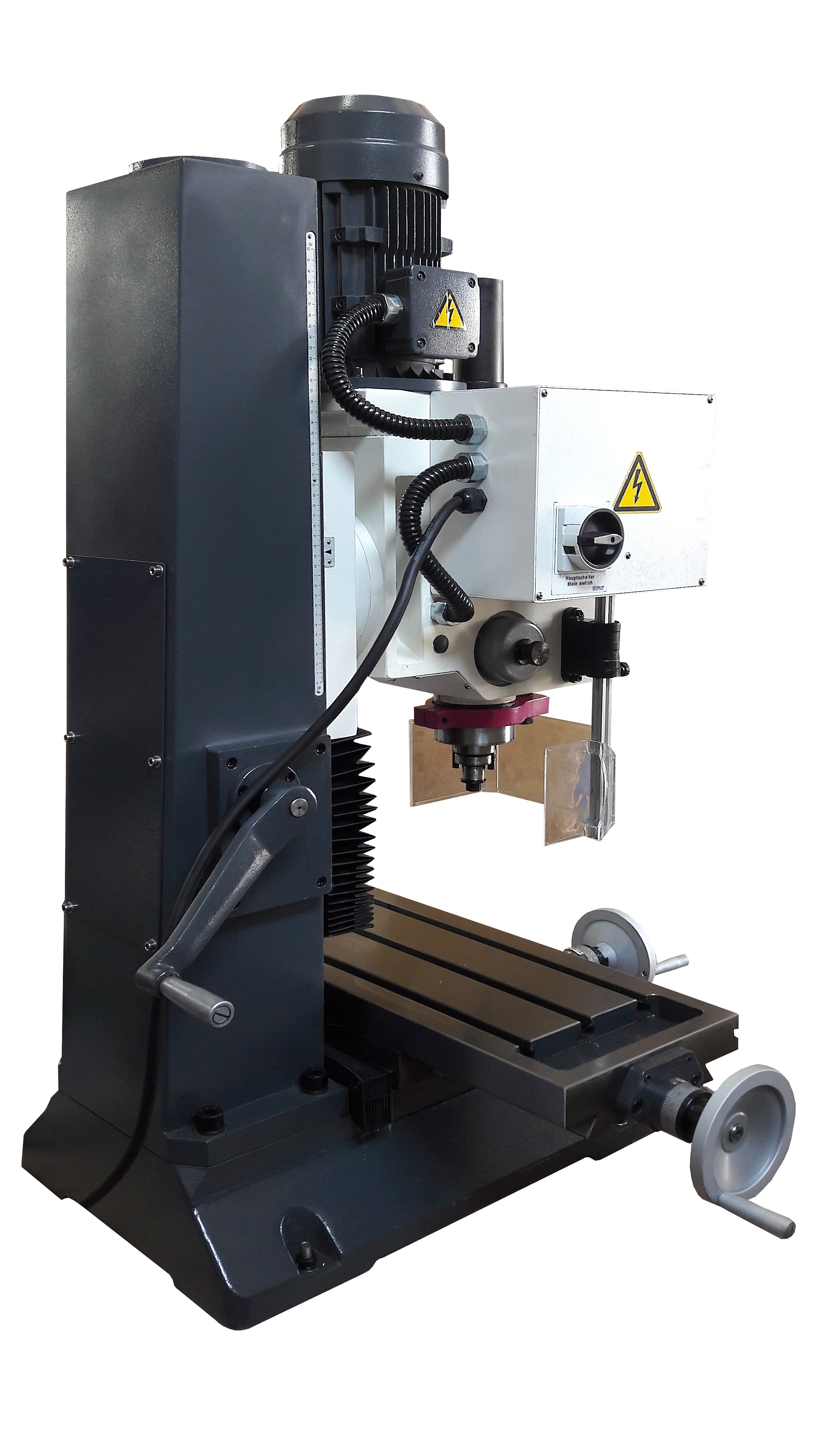

Kolumna

  • Prowadnica o przekroju w kształcie jaskółczego ogona
  • Ręcznie skrobana

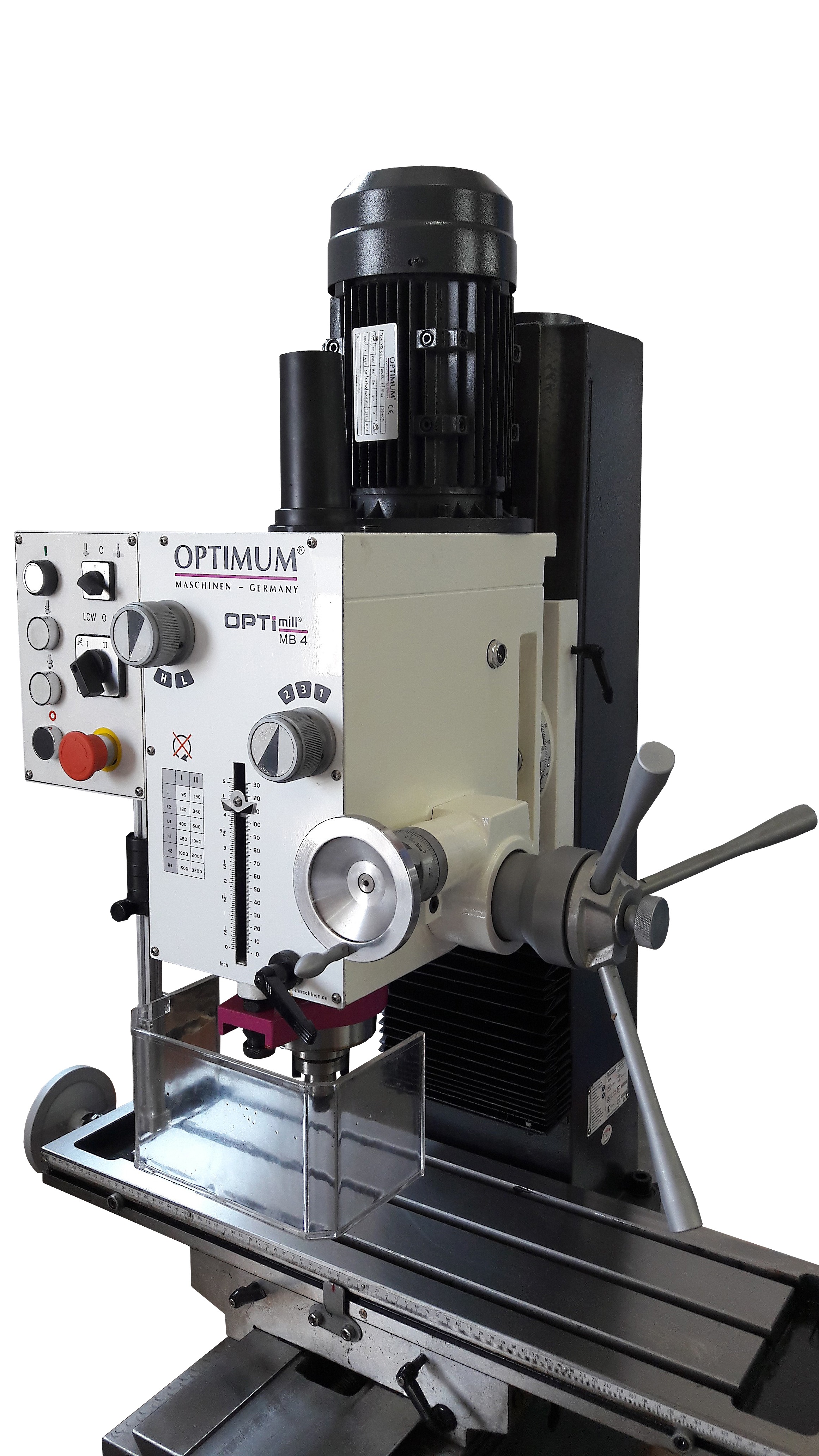

Zmiana prędkości

  • Przełącznikami wybierakowymi przekładni umieszczonymi z przodu
Model MB 4
Nr artykułu 3338450
Dane maszyny
Napięcie elektryczne 400 V / 3 Ph ~50 Hz
Moc silnika napędu wrzeciona 1,1 / 1,5 kW
Wydajność wiercenia-frezowania
Średnica wiercenia w stali (S235JR) Ø 32 mm
Średnica wiercenia ciągłego w stali (S235JR) Ø 28 mm
Maks. średnica głowicy frezarskiej Ø 63 mm
Maks. średnica freza trzpieniowego Ø 28 mm
Mocowanie wrzeciona
Wysuw tulei wrzeciona 120 mm
Mocowanie we wrzecionie MK 4
Średnica tulei wysuwnej 75 mm
Odległość wrzeciona od kolumny 275 mm
Głowica wiertarsko-frezarska
Zakres prędkości obrotowych wrzeciona 95 – 3.200 min-1
Stopnie przekładni 2 x 6 Stopni
Zakres wychylenia ± 600
Stół krzyżowy
Długość stołu 800 mm
Szerokość stołu 240 mm
Odstęp wrzeciono – stół krzyżowy 460 mm
Szerokość rowka teowego / rozstaw 14 mm / 63 mm
Maksymalne przesuwy
Oś X 450 mm
Oś Y 195 mm
Oś Z 430 mm
Wymiary
Długość 1 100 mm
Szerokość 850 mm
Maks. wysokość 1 150 mm
Ciężar całkowity 320 kg



Akcesoria Nr artykułu
Zestaw równoległych płyt – podkładek, 20-częściowy 3354001
Konik z regulacją wysokości RST 1 3356155
Stół obrotowy podziałowy poz.-pion. RT150 3356150
Asortyment uchwytów do mocowania SPW 12 3352017
Zestaw frezów trzpieniowych HSS 20-częściowy 3386200
Imadło precyzyjne FMS 100 3354100

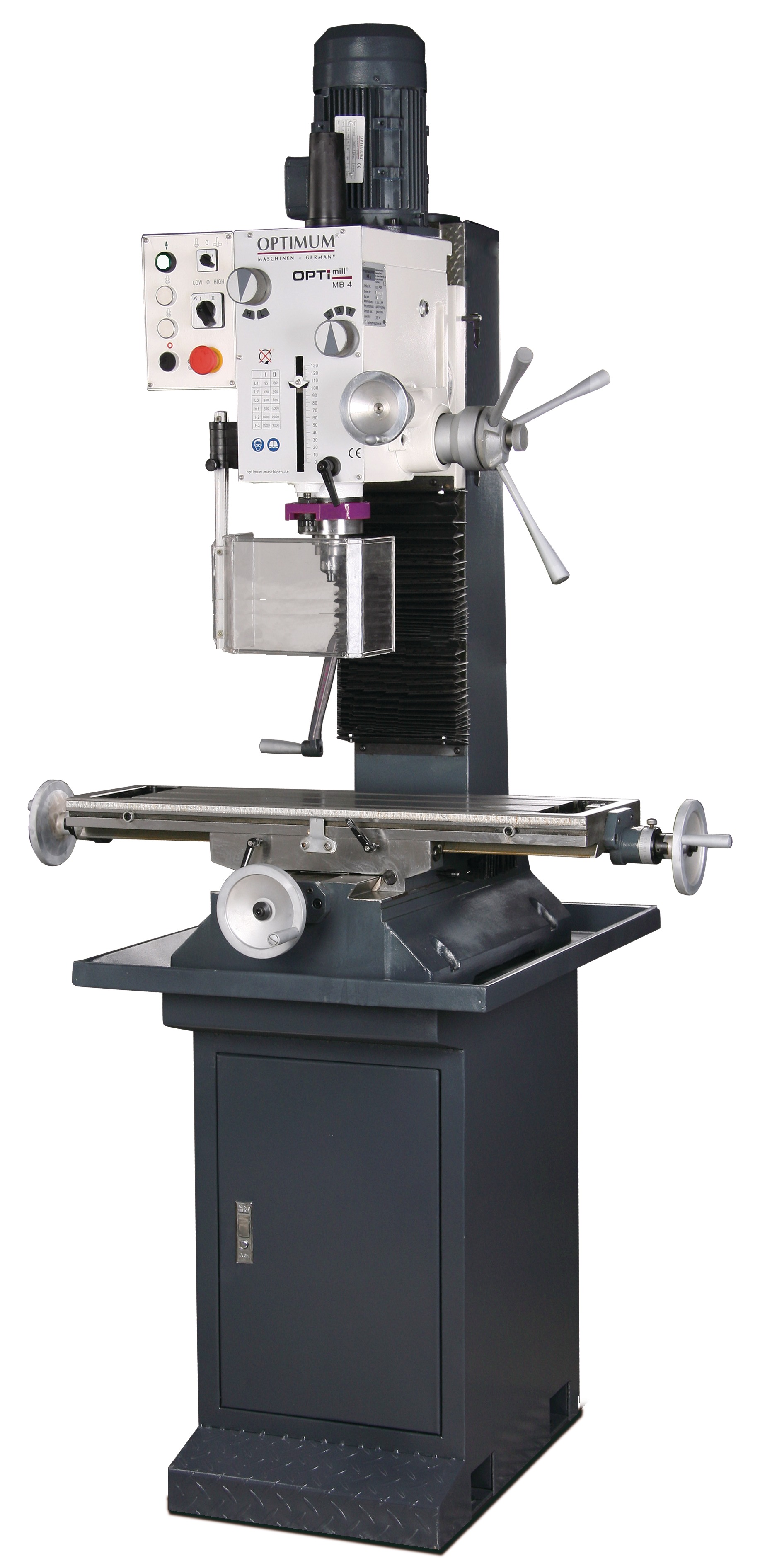

Podstawa stalowa 3353006
Uniwersalny układ płynu chłodzącego 3352001
Stopa maszynowa SE1 3381012
