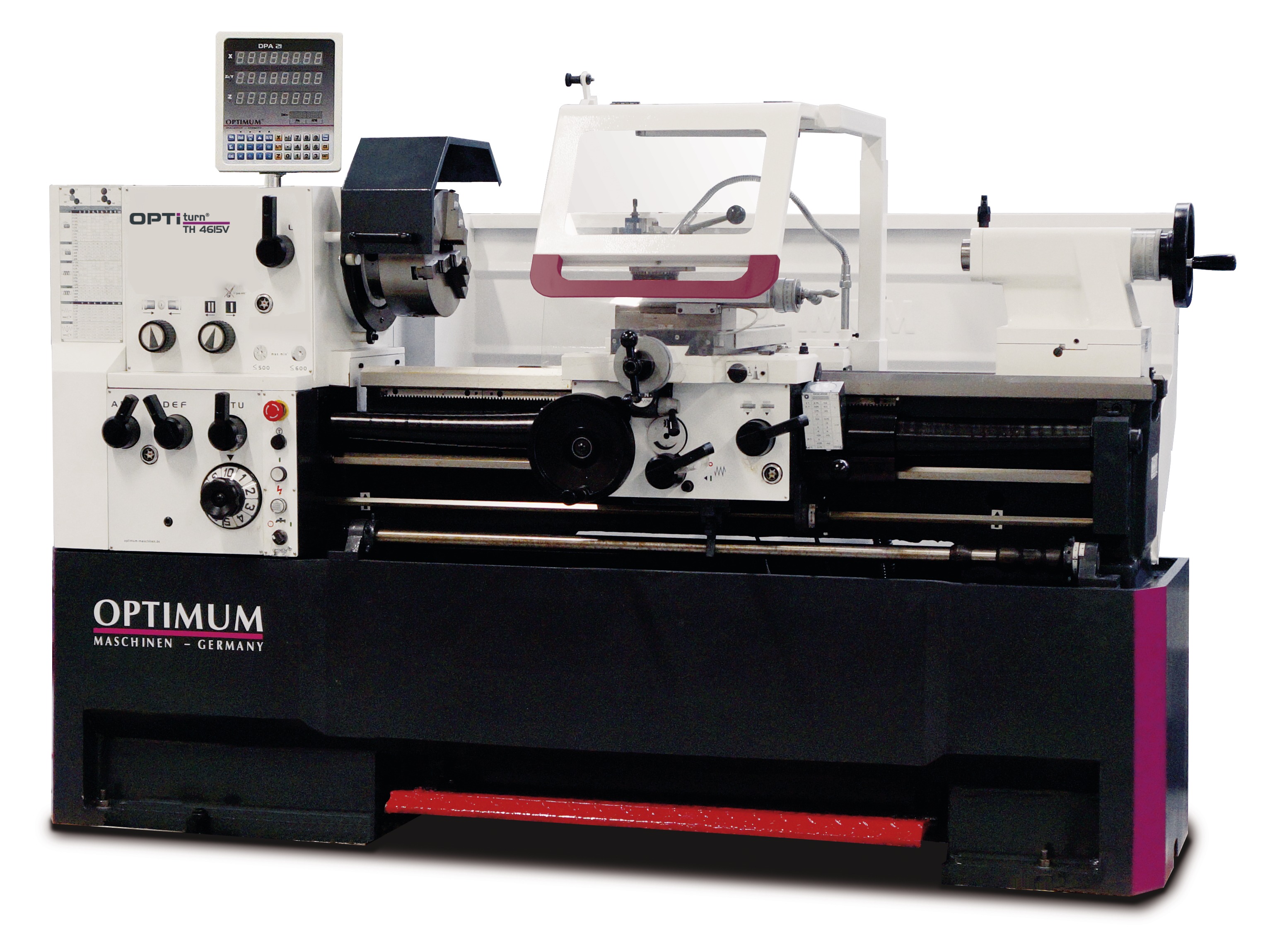

OPTIturn tokarka TH 4615V / 400V


Precyzyjna tokarka ze śrubą pociągową i wałkiem pociągowym, cyfrowym wskaźnikiem położenia DPA 21, szybkozmiennym imakiem stalowym oraz bezstopniowo regulowaną prędkością obrotową za pomocą przemiennika częstotliwości firmy Siemens.



Numer katalogowy: 3462125 Pobierz: Aktualną stronę w PDF Pobierz: Kartę katalogową w PDF

Opis produktu

  • Hartowane i szlifowane prowadnice łoża
  • Mocowanie wrzeciona Camlock DIN ISO 702-2 nr 8
  • Pomiar prędkości obrotowej wg dyrektywy maszynowej
  • Filtr elektromagnetyczny umożliwia eksploatacją także w obszarach mieszanych
  • Układ płynu chłodzącego z osobnym zbiornikiem, wskaźnikiem poziomu i oddzielaczem oleju; łatwe opróżnianie zgodnie z normami DIN
  • Gwarantowana dokładność ruchu obrotowego końcówki wrzeciona lepsza niż 0,015 mm
  • Możliwość przełączania biegu prawo-lewo w saniach wzdłużnych
  • Mechaniczne wyłączanie posuwu wzdłużnego czteroma regulowanymi zderzakami mimośrodowymi
  • Osłona śruby pociągowej
  • Układ wyłączania awaryjnego uruchamiany pedałem nożnym
  • Układ elektryczny z aparatami marki Siemens
  • Pokrętła z funkcją automatycznego wyłączania
  • Ustawiana skala zegara do gwintów
  • Smarowanie centralne w saniach wzdłużnych
  • Głowica imaka stalowego szybkozmiennego SWH 5-B
  • 1 imak stalowy 25 x 120mm, typ D do noża czworokątnego

Cyfrowy wskaźnik położenia DPA 21

  • Wskaźnik prędkości obrotowej
  • Wyraźna redukcja czasów produkcji
  • Większa dokładność pracy
  • Zmniejsza się współczynnik błędów
  • Liniały pomiarowe
Dane maszyny TH 4615V
Napięcie elektryczne 400 V / 3 Ph ~50 Hz
Całkowita moc zainstalowania 8,5 kW
Wrzeciono
Moc silnika napędowego 7,5 KW
Stożek wrzeciona MK 7
Końcówka wrzeciona (mocowanie uchwytu) Camlock
DIN ISO 702-2 nr 6
Przelot wrzeciona Ø 80 mm
Zakresy robocze
Wysokość kłów 230 mm
Rozstaw w kłach 1 560 mm
Maks. średnica toczenia nad łożem 460 mm
Maks. średnica toczenia nad saniami poprzecznymi 270 mm
Maks. średnica toczenia po wyjęciu mostka 690 mm
Długość toczenia w wybraniu mostka 240 mm
Szerokość łoża 300 mm
Zakres prędkości obrotowej
Prędkość obrotowa wrzeciona 30 – 2.000 min-1
Liczba stopni 2 zakresy regulacja elektryczna
Maksymalne przesuwy
Przesuw sań górnych 125 mm
Przesuw suportu poprzecznego 285 mm
Zakresy posuwów oraz gwintów
Posuwy wzdłużne 0,031 – 1,7 mm/obr (42 posuwy)
Posuwy poprzeczne 0,014 – 0,784 mm/obr (42 posuwy)
Gwinty metryczne 0,1 – 14 mm/obr (41 skoków)
Gwinty calowe 112 – 2 Gg/cal (41 skoków)
Koła podziałowe 4 – 112 (50 gwintów)
Gwinty modułowe 0,1 – 7mm π (34 gwinty)
Konik
Mocowanie w tulei konika MK 4
Średnica/wysuw tulei konika Ø 60 mm / 130 mm
Wymiary
Długość 2 765  mm
Szerokość x wysokość 1 065 x 1 550 mm
Ciężar netto 2.020 kg

Wyposażenie standardowe

  • Podtrzymka stała, maks. średnica detalu 160 mm
  • Podtrzymka ruchoma, maks. średnica detalu 100 mm
  • Lampa maszynowa diodowa
  • Tuleja redukcyjna MK4/MK6
  • Kieł centrujący stały MK4
  • Głowica imaka stalowego, szybkozmiennego SWH5-B
  • Imak stalowy 25 x 120 mm, typ D do noży czworokątnych
  • Zegar do gwintowania
  • Zestaw zmianowych kół zębatych
  • Narzędzie sterownicze
Akcesoria Nr art.
Uchwyty tokarskie OPTIMUM Camlock DIN ISO 702-2
Uchwyt trójszczękowy Ø 250 mm nr 6, samocentrujący 3442765
Uchwyt czteroszczękowy Ø 250 mm nr 6, samocentrujący 3442852
Uchwyt czteroszczękowy Ø 250 mm nr 6 z niezależnym nast. szczęk 3442884
Uchwyt czteroszczękowy Ø 315 mm nr 8, samocentrujący 3442856
Uchwyt czteroszczękowy Ø 315 mm nr 8 z niezależnym nast. szczęk 3442888
Uchwyty tokarskie BISON Camlock DIN ISO 702-2
Uchwyt trójszczękowy Ø 250 mm nr 6, samocentrujący 3450330
Uchwyt czteroszczękowy Ø 250 mm nr 6, samocentrujący 3450380
Uchwyt trójszczękowy Ø 250 mm nr 8, samocentrujący 3450331
Uchwyt czteroszczękowy Ø 250 mm nr 8, samocentrujący 3450381
Uchwyt czteroszczękowy Ø 315 mm nr 8, samocentrujący 3450385
