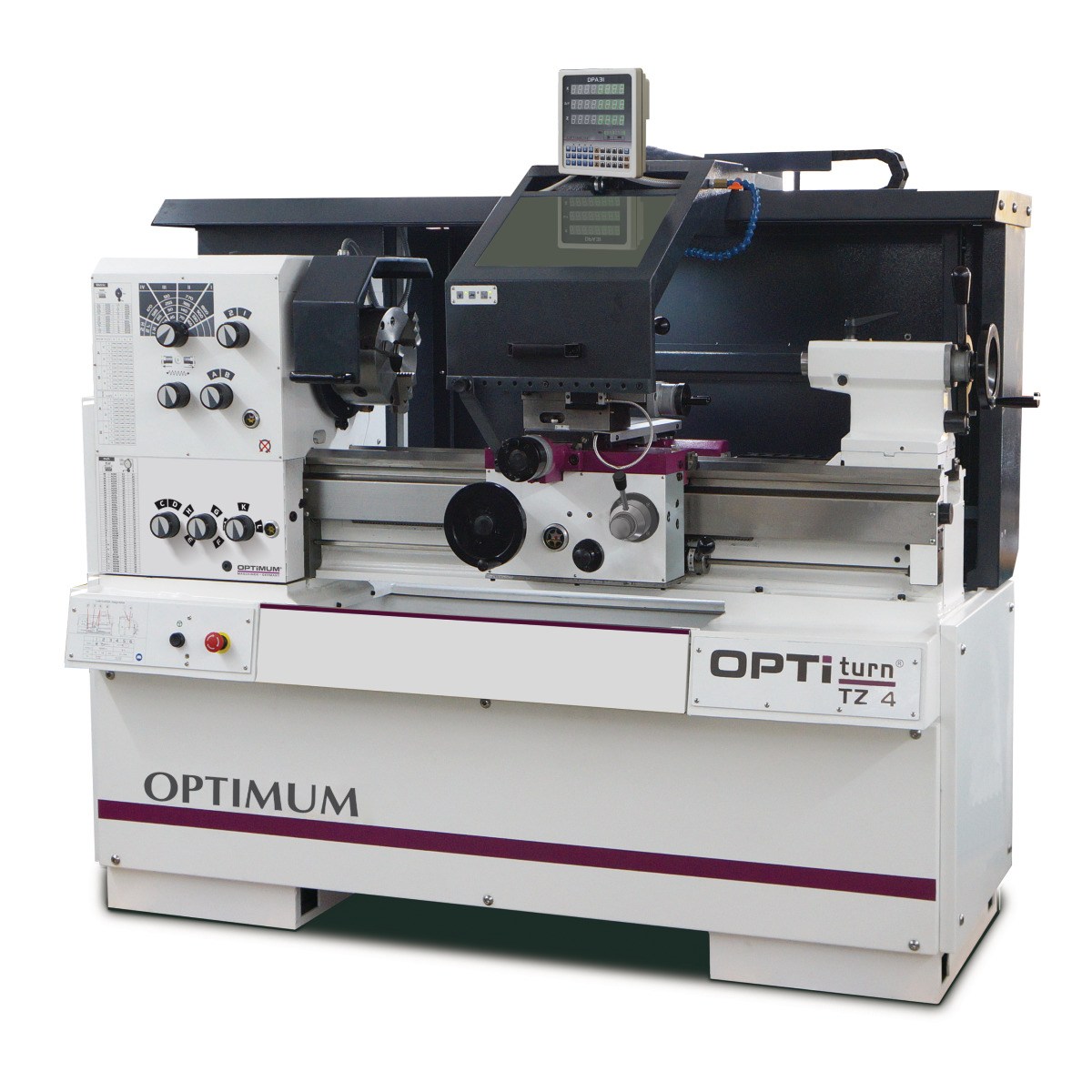

OPTIturn tokarka konwencjonalna TZ4
Precyzyjna tokarka konwencjonalna.
Z cyfrowym wskaźnikiem położenia DPA 32-3 i szybkozmiennym imakiem stalowym.

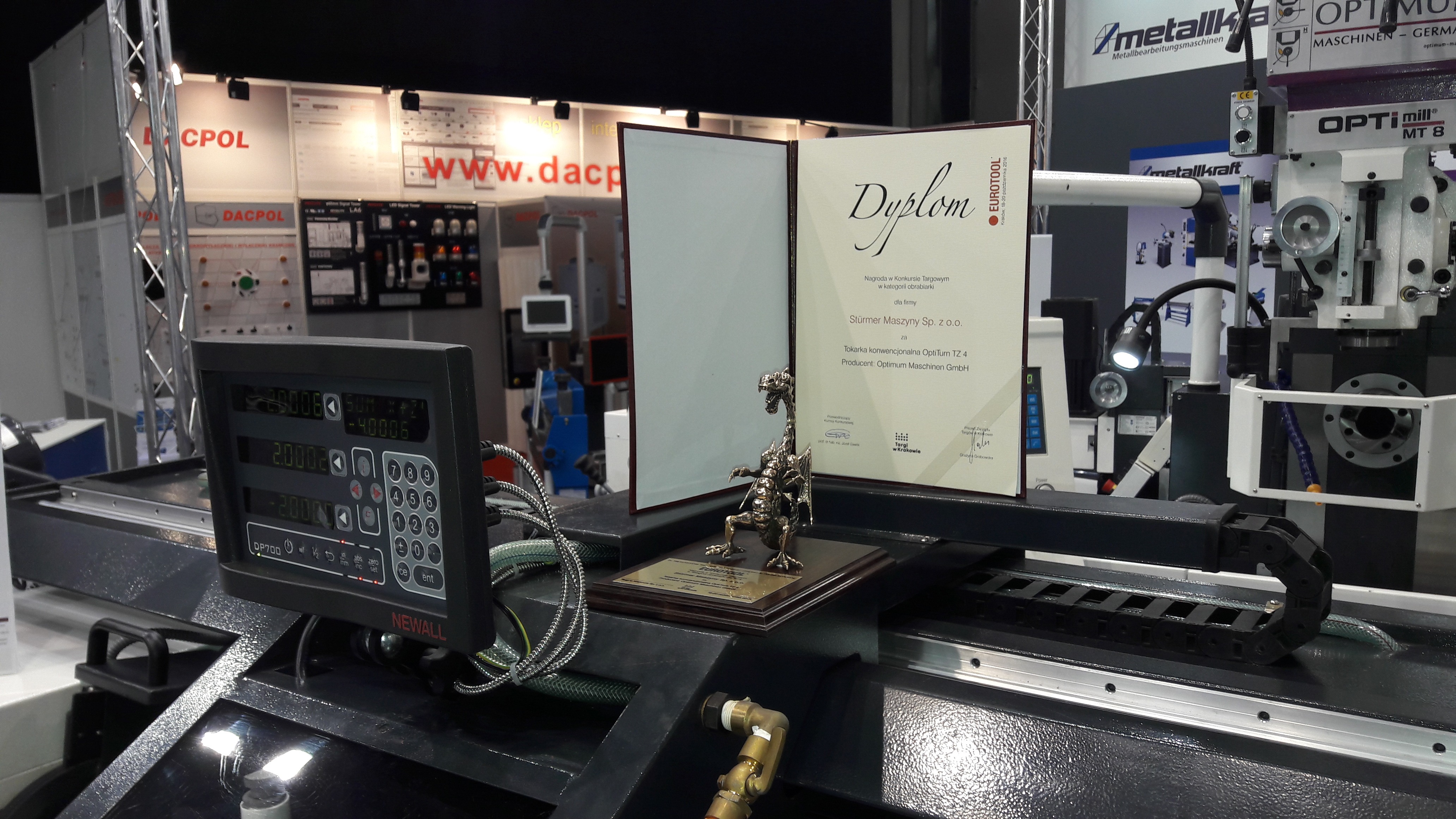

Walory tej obrabiarki zostały docenione przez komisję konkursową ostatnich Targów EUROTOOL 2016 w Krakowie. Obrabiarka zdobyła nagrodę “Złotego Smoka” w Konkursie Targowym w kategorii obrabiarki.

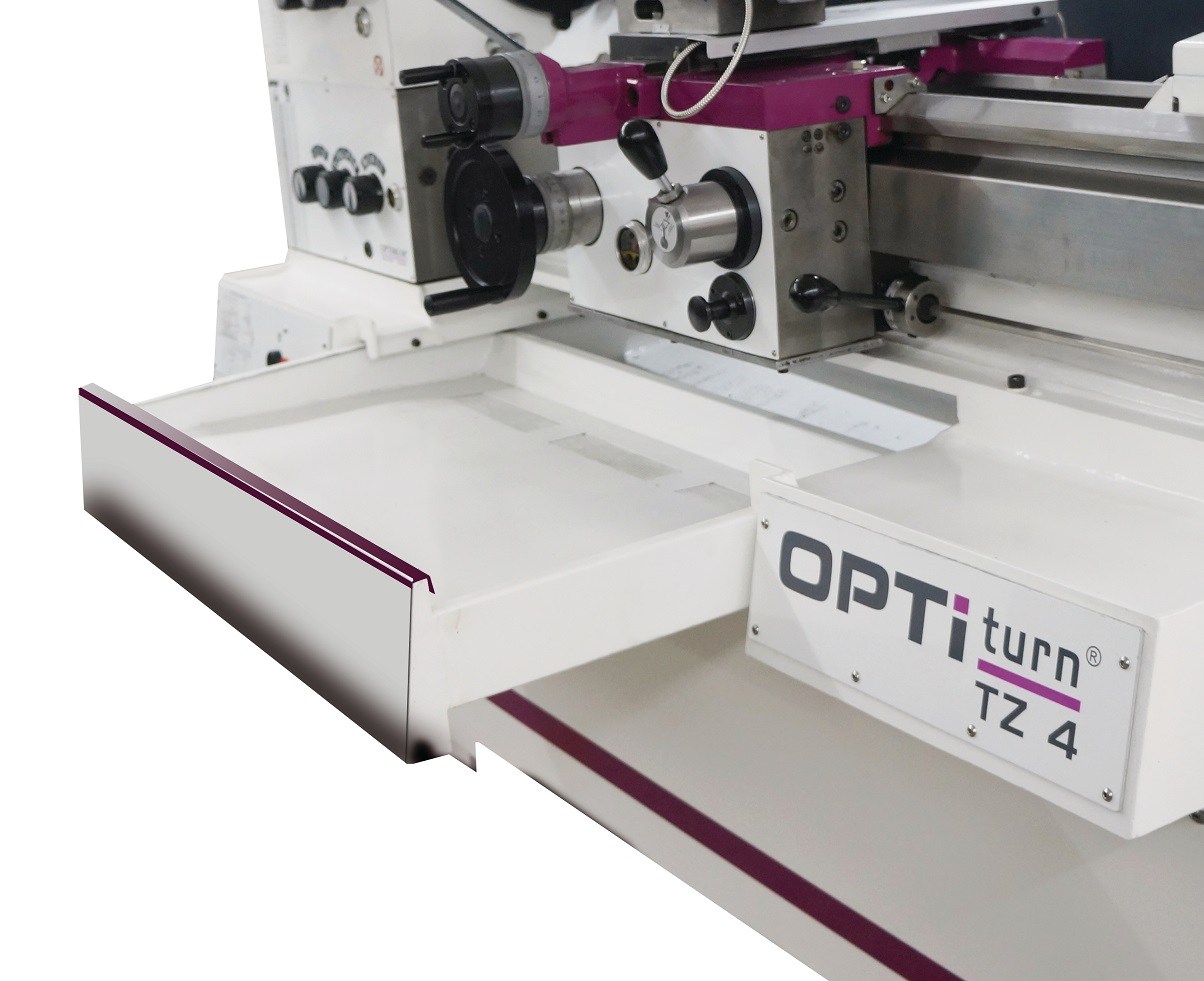

Opis produktu

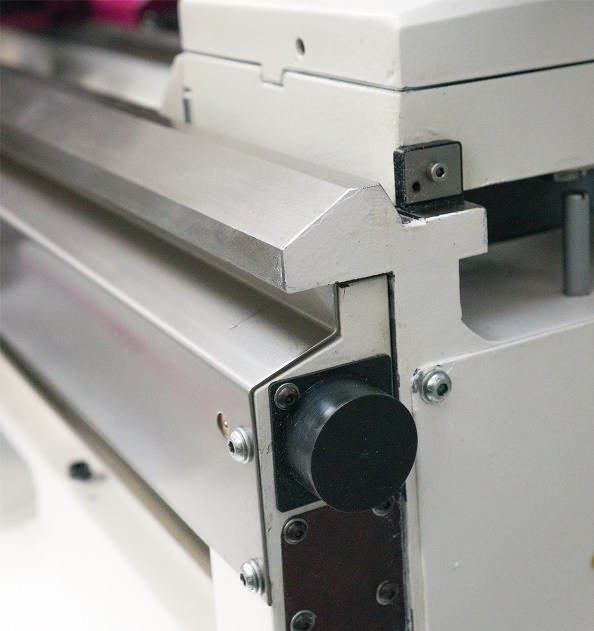

- Indukcyjnie hartowane i precyzyjnie szlifowane prowadnice łoża
- Duża osłona uchwytu tokarskiego, obracana na pierścieniu prowadzącym
- Osłona imaka – przestrzeni roboczej przed wiórami ze zintegrowanym wskaźnikiem położenia, układem chłodzenia oraz dotykowym panelem sterującym
- Hartowane i szlifowanie wrzeciono
- Szeroka skala nastawy posuwów oraz duży zakres gwintowania
- Lampa maszynowa LED całkowicie oświetlająca powierzchnię roboczą
- Zmniejszony czas wyhamowania wrzeciona głównego poprzez elektryczne hamowanie silnika
- Szafa sterująca ze sterowaniem zasilanym napięciem 24V. Wszystkie aparaty elektryczne (styczniki i przekaźniki) marki Siemens lub Schneider

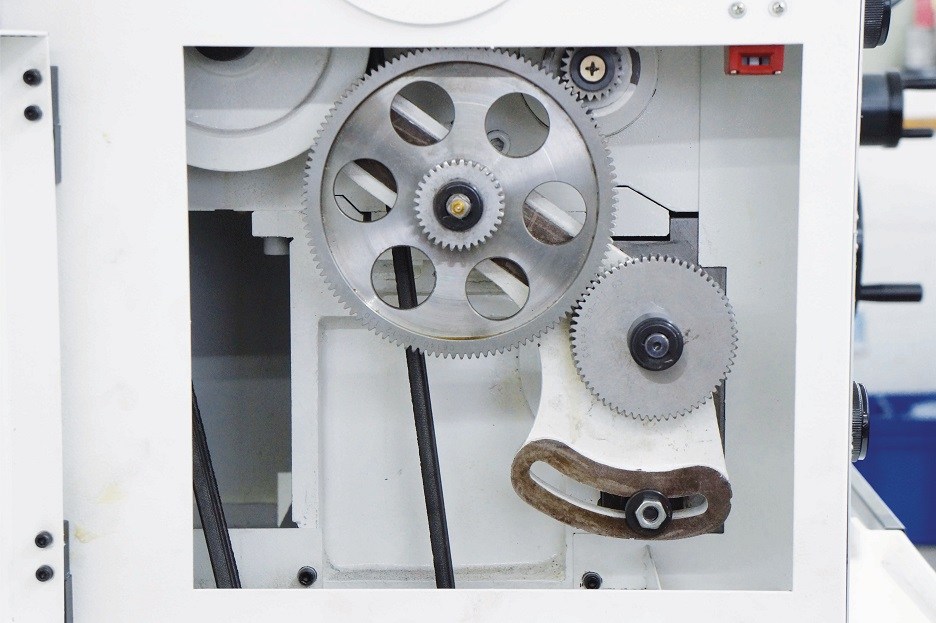

- Opcjonalnie dostępne koła zmianowe dla gwintów calowych
- Pokrętła ręczne z funkcją ochronną – automatycznym wyłączeniem napędu osi X i Z
- Głowica imaka stalowego, szybkozmiennego SWH 5-B
- 1 imak stalowy 25x120mm, typ D do noży czworokątnych
- Końcówka wrzeciona DIN 6350 A2-5
- Układ płynu chłodzącego
- Osłona śruby pociągowej
- Smarowanie centralne w saniach wzdłużnych
Cyfrowy wskaźnik położenia DPA 32-3
- Wyraźna redukcja czasów produkcji
- Większa dokładność pracy
- Zmniejsza się współczynnik błędów
| Dane maszyny | TZ 4 |
| Napięcie elektryczne | 400 V / 3 Ph ~50 Hz |
| Całkowita moc zainstalowania | 5 kW |
| Moc silika pompy układu płynu chłodzącego | 125 W |
| Wrzeciono | |
| Moc silnika napędowego / 2 stopnie | 3 kW / 4,5 kW |
| Końcówka wrzeciona | DIN 6350 A2-5 |
| Przelot wrzeciona | Ø 52 mm |
| Zakresy robocze | |
| Wysokość kłów | 200 mm |
| Rozpiętość w kłach | 800 mm |
| Maks. średnica toczenia nad łożem | 400 mm |
| Maks. średnica toczenia nad saniami poprzecznymi | 245 mm |
| Maks. średnica toczenia po wyjęciu mostka | 690 mm |
| Szerokość łoża | 260 mm |
| Zakres prędkości obrotowej | |
| Prędkość obrotowa wrzeciona | 45 – 1.800 min-1 |
| Liczba prędkości | 16 |
| Maksymalne przesuwy | |
| Przesuw sań górnych | 112 mm |
| Przesuw suportu poprzecznego | 212 mm |
| Zakresy posuwów oraz gwintów | |
| Posuwy wzdłużne | 0,0263 – 1,8416 mm/obr (48 posuwów) |
| Posuwy poprzeczne | 0,0133 – 0,9321 mm/obr (48 posuwów) |
| Gwinty metryczne | 0,2 – 14 mm/obr (22 skoki) |
| Gwinty calowe (obcja) | 1 – 80 Gg/cal (42 skoki) |
| Gwinty modułowe (obcja) | 0,1 – 7mm TT (44 gwint) |
| Konik | |
| Mocowanie w tulei konika | MT 3 |
| Średnica/wysuw tulei konika | Ø 50 mm / 110 mm |
| Wymiary | |
| Długość | 2 765 mm |
| Długość x szerokość x wysokość | 1.960 x 1.060 x 1.690 mm |
| Ciężar netto | 1.250 kg |
Wyposażenie standardowe
- Podtrzymka stała, zakres Ø 10 – 130 mm
- Podtrzymka ruchoma, zakres Ø 10 – 100 mm
- Lampa maszynowa LED
- Tuleja redukcyjna MT3/MT6
- Kieł centrujący stały MT3
- Głowica imaka stalowego, szybkozmiennego SWH5-B
- Imak stalowy 25 x 120 mm, typ D do noży czwo- rokątnych
- Zderzak dla posuwu wzdłużnego na saniach łoża
- Narzędzie sterownicze
| Akcesoria | Nr art. |
| Uchwyt trójszczękowy, samocentrujący BISON Ø 200 mm A2-5 (+wymagana tarcza zabierakowa uchwytu 3450212) | 3450210 |
| Uchwyt czteroszczękowy, samocentrujący BISON Ø 250 mm A2-5 (+wymagana tarcza zabierakowa do uchwytu 3450218) | 3450216 |
| Tarcza zabierakowa do uchwytu Ø 200 mm A2-5 (3450210) | 3450212 |
| Tarcza zabierakowa do uchwytu Ø 250 mm A2-5 (3450216) | 3450218 |
| Tracza czołowa bez szczęk Ø 320 mm A2-5 | 3442979 |
| Uchwyt narzędziowy i narzędzia tokarki | |
| Imak stalowy 25 x 120 mm do noży czworokątnych, typ D | 3384306 |
| Imak stalowy 32 x 130 mm do noży okrągłych, typ H | 3384324 |
| Zestaw noży tokarskich HM25, 5- częściowy | 3441623 |
| Zestaw noży tokarskich HM25, 5- częściowy | 3441672 |
| Akcesoria dodatkowe | |
| Zestaw kół zmianowych do gwintów calowych | 3444160 |
| Stopa maszynowa – wibroizolator SE2 | 3381016 |
