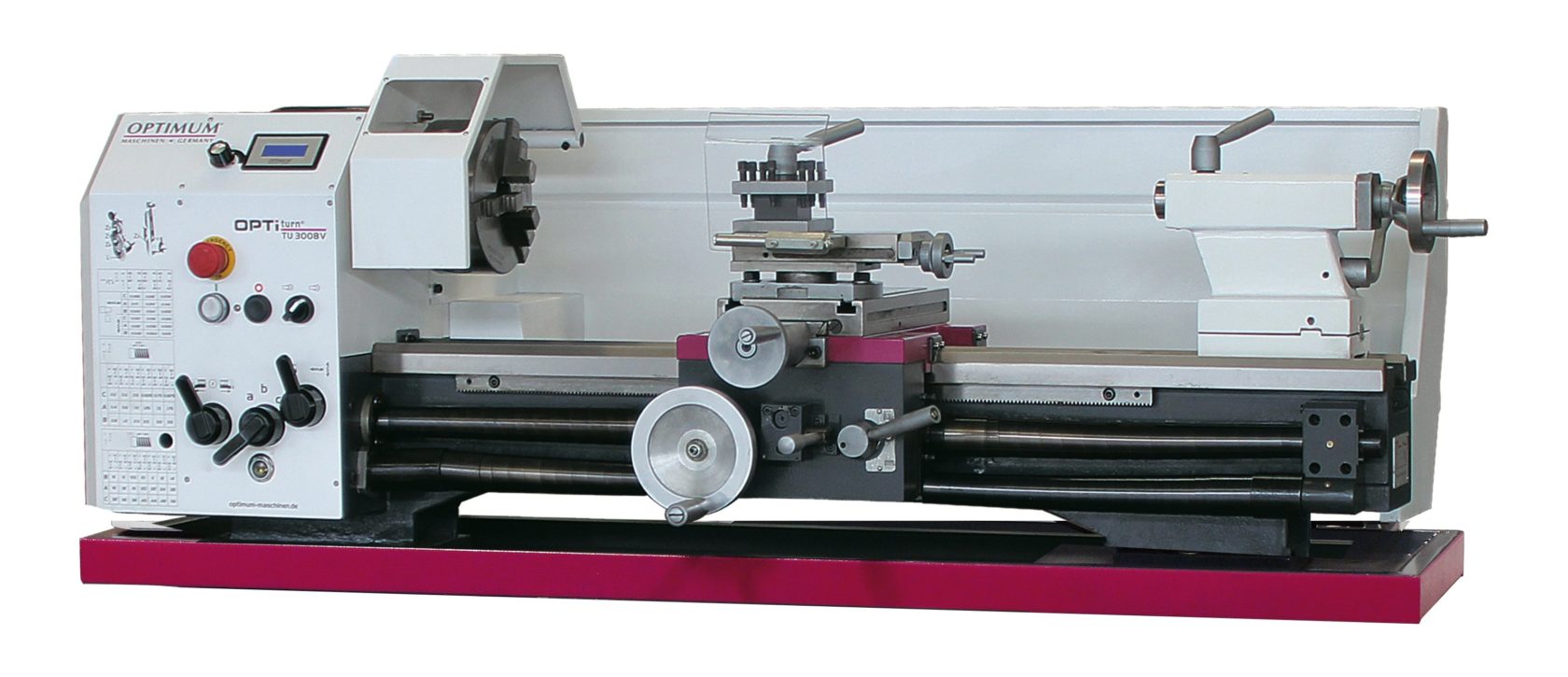

OPTIturn tokarka TU 3008V / 230V
Tokarka z elektroniczną – bezstopniową regulacją prędkości obrotowej, śrubą pociągową, przekładnią dla napędu wałka pociągowego oraz posuwem wzdłużnym i poprzecznym.
Opis produktu
- Precyzyjne wykończenie
- Wydajny, bezobsługowy, bezszczotkowy silnik
- Duży przelot wrzeciona – Ø 36 mm
- Mocno żebrowane łoże pryzmowe z żeliwa szarego

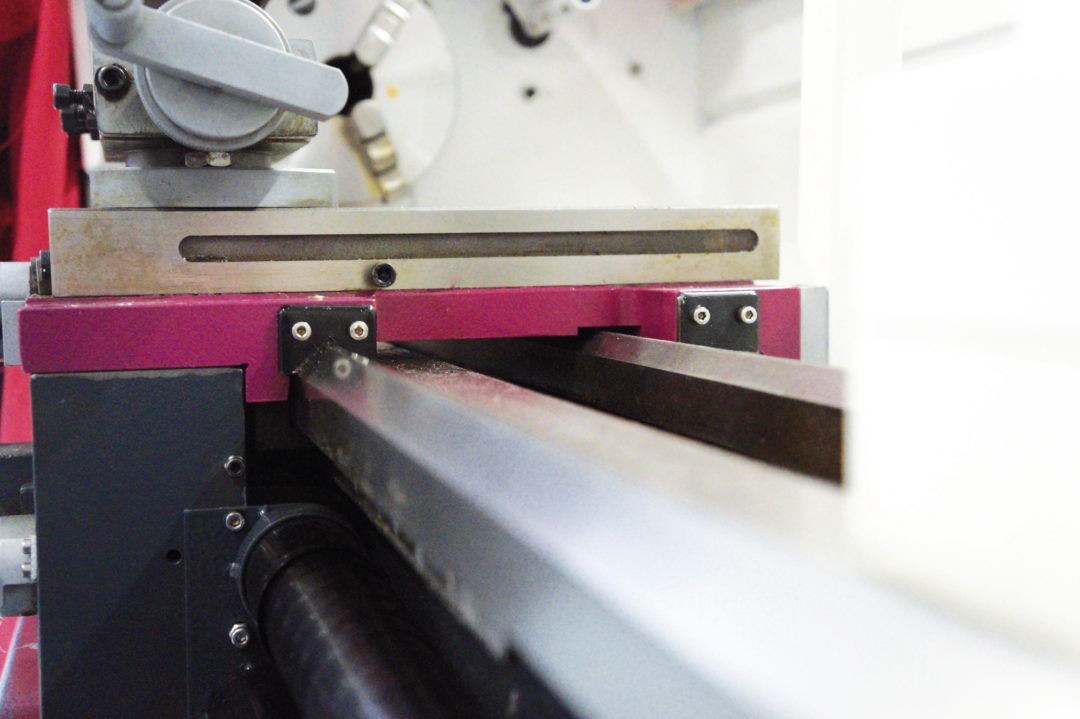

- Indukcyjnie hartowane i precyzyjnie szlifowane prowadnice łoża
- Gwarantowana dokładność ruchu obrotowego końcówki wrzeciona lepsza niż 0,009 mm
- Dokładność ruchu obrotowego uchwytu tokarskiego lepsza niż 0,04 mm
- Przełącznik prawo-lewo na panelu obsługi
- Ze śrubą pociągową do gwintowania lub automatycznego posuwu wzdłużnego
- Śruba pociągowa i wałki pociągowe ułożyskowane w dwóch łożyskach o panwiach spiekanych
- Automatyczny posuw wzdłużny oraz poprzeczny
- Osłona śruby pociągowej i wałka pociągowego
- Pokrętła przy sankach z regulowanym skalowaniem precyzyjnym 0,04/0,01 mm
- Zestaw kół zmianowych do gwintowania w standardowym zakresie dostawy
- Wyłącznik awaryjny grzybkowy
- Płynny i wydajny napęd prądem stałym o znakomitej charakterystyce regulacji prędkości obrotowej wrzeciona oraz momentu
- Bardzo precyzyjny uchwyt stalowy do wyższych prędkości obrotowych
- Wygodna i prosta regulacja zmiany prędkości obrotowej za pomocą potencjometru
- Cyfrowy wskaźnik prędkości obrotowej
Uwaga! Podstawa stalowa nie jest w standardzie z maszyną
| Model | TU 3008V |
| Dane maszyny | |
| Napięcie elektryczne | 230 V / 1 Ph ~50 Hz |
| Wrzeciono | |
| Moc silnika napędowego | 1,5 kW |
| Stożek wrzeciona | MK 5 |
| Przelot wrzeciona | Ø 36 mm |
| Końcówka wrzeciona (mocowanie uchwytu) | Camlock DIN ISO 702-2 nr 4 |
| Przekrój mocowania narzędzi w czterogniazdowym imaku nożowym | 25 mm |
| Zakresy robocze | |
| Wysokość kłów | 158 mm |
| Rozstaw w kłach | 800 mm |
| Maks. średnica toczenia nad łożem | 310 mm |
| Maks. średnica toczenia nad saniami poprzecznymi | 190 mm |
| Szerokość łoża | 180 mm |
| Zakres prędkości obrotowych | |
| Prędkość obrotowa wrzeciona | 30 – 3.000 min-1 |
| Zakresy obrotów | 5 zakresów, elektronicznie regulowana prędkość obrotowa |
| Maksymalne przesuwy | |
| Przesuw sań górnych | 65 mm |
| Przesuw suportu poprzecznego | 150 mm |
| Zakresy posuwów oraz gwintów | |
| Posuwy wzdłużne | 0,085 – 0,832 mm / obr (9 posuwów) |
| Posuwy poprzeczne | 0,01 – 0,1 mm / obr (posuwów) |
| Gwinty metryczne | 0,2 – 3,5 mm/obr (18 skoków) |
| Gwinty calowe | 56 – 8 Gg/cal (21 skoków) |
| Konik | |
| Mocowanie w tulei konika | MK 3 |
| Wysuw tulei konika | 70 mm |
| Wymiary | |
| Długość x szerokość x wysokość | 1 525 x 705 x 575 mm |
| Ciężar netto | 260 kg |
| Wyposażenie standardowe |
| · Uchwyt trójszczękowy Ø 160 mm, samocentrujący |
| · Kieł centrujący stały MK 3 i MK 5 |
| · Ścianka tylna |
| · Wanna na wióry |
| · Czterogniazdowy imak nożowy – stalowy |
| · Zestaw zmianowych kół zębatych |
| · Narzędzie sterownicze |
| Akcesoria | Nr art. |
| Podstawa stalowa | 3440409 |
| Uchwyt czteroszczękowy OPTIMUM Ø 160 mm Camlock DIN ISO 702-2 nr 4, samocentrujący | 3442840 |
| Uchwyt czteroszczękowy BISON Ø 160 mm Camlock DIN ISO 702-2 nr 4, samocentrujący | 3450355 |
| Podtrzymka ruchoma, zakres Ø 6 – 60 mm | 3441460 |
| Podtrzymka stała, zakres Ø 6 – 60 mm | 3441461 |
| Imak stalowy szybkozmienny SWH 1-A | 3384301 |
| Montaż fabryczny SWH 1-A | 9000400 |
| Zestaw tulei zaciskowych 3 – 25 mm, 5C, 17-częściowy | 3441509 |
| Zestaw noży tokarskich 16 mm, 11-częściowy | 3441508 |
| Zestaw noży tokarskich 16 mm, 5-częściowy „Made in Germany“ | 3441216 |
