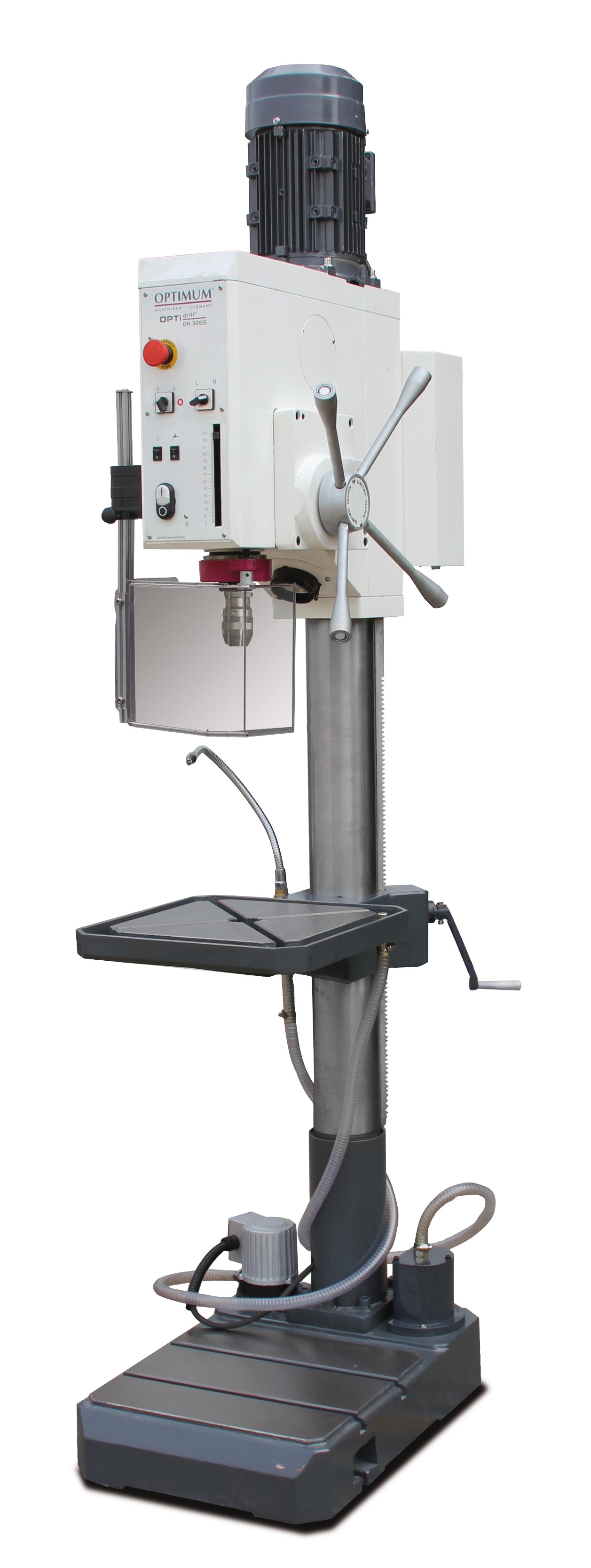

DH 32 GS Wiertarka kolumnowa z przekładnią


Model: OPTidrill DH 32 GS

Numer katalogowy: 3034240 Pobierz: Aktualną stronę w PDF Pobierz: Kartę katalogową w PDF

Opis produktu

  • Duża płynność pracy dzięki szlifowanym zabierakom zębatkowym
  • Wysoka dokładność ruchu obrotowego ze względu na hartowane i szlifowane wrzeciono główne
  • Duży zakres prędkości obrotowej
  • Ciężka, masywna wersja żeliwna
  • Ogranicznik głębokości wiercenia regulowany w skali milimetrowej
  • Bezobsługowa przekładnia ze smarowanie
  • Funkcja gwintowania
  • Automatyczny posuw tulei
  • Pompa chłodziwa i filtr wiórów
Model DH 32 GS
Nr artykułu 3034240
Dane techniczne
Napięcie elektryczne 400 v / 3 Ph ∼50 Hz
Moc silnika napędu wrzeciona 1,5 / 2,2 kW
Moc silnika pompy chłodziwa 40 W
Wydajność wiercenia
Średnica wiercenia w stali (S235JR) Ø 32 mm
Średnica wiercenia ciągłego w stali (S235JR) Ø 29 mm
Gwintowanie M16
Mocowanie wrzeciona
Wysuw tulei wrzeciona 125 mm
Mocowanie we wrzecionie MK 4
Odległość wrzeciona od kolumny 285 mm
Automatyczny posuw tulei 0,1 / 0,15 / 0,2 mm
Prędkości obrotowe
Zakres prędkości obrotowych wrzeciona, 8 stopni 75- 2.000 min-1
Stół wiertarski
Powierzchnia robocza stołu wiertarskiego dł. x szer. 400 x 420 mm
Szerokość rowka teowego 14 mm
Obrót stołu roboczego 360°
Odstęp wrzeciono – stół wiertarski max. 820 mm
Podstawa maszyny
Powierzchnia robocza podstawy dł. x szer. 420 x 644 mm
Szerokość rowka teowego / Ilość / Rozstaw 14 mm / 2 / 150 mm
Odstęp wrzeciono – podstawa maszyny max. 1270 mm
Wymiary
Średnica kolumny Ø 115 mm
Dł. x szer. x wys. 725 x 450 x 2200 mm
Ciężar całkowity 312 kg

Wyposażenie standardowe DH 32 GS:

  • Adapter MK4 – B16
