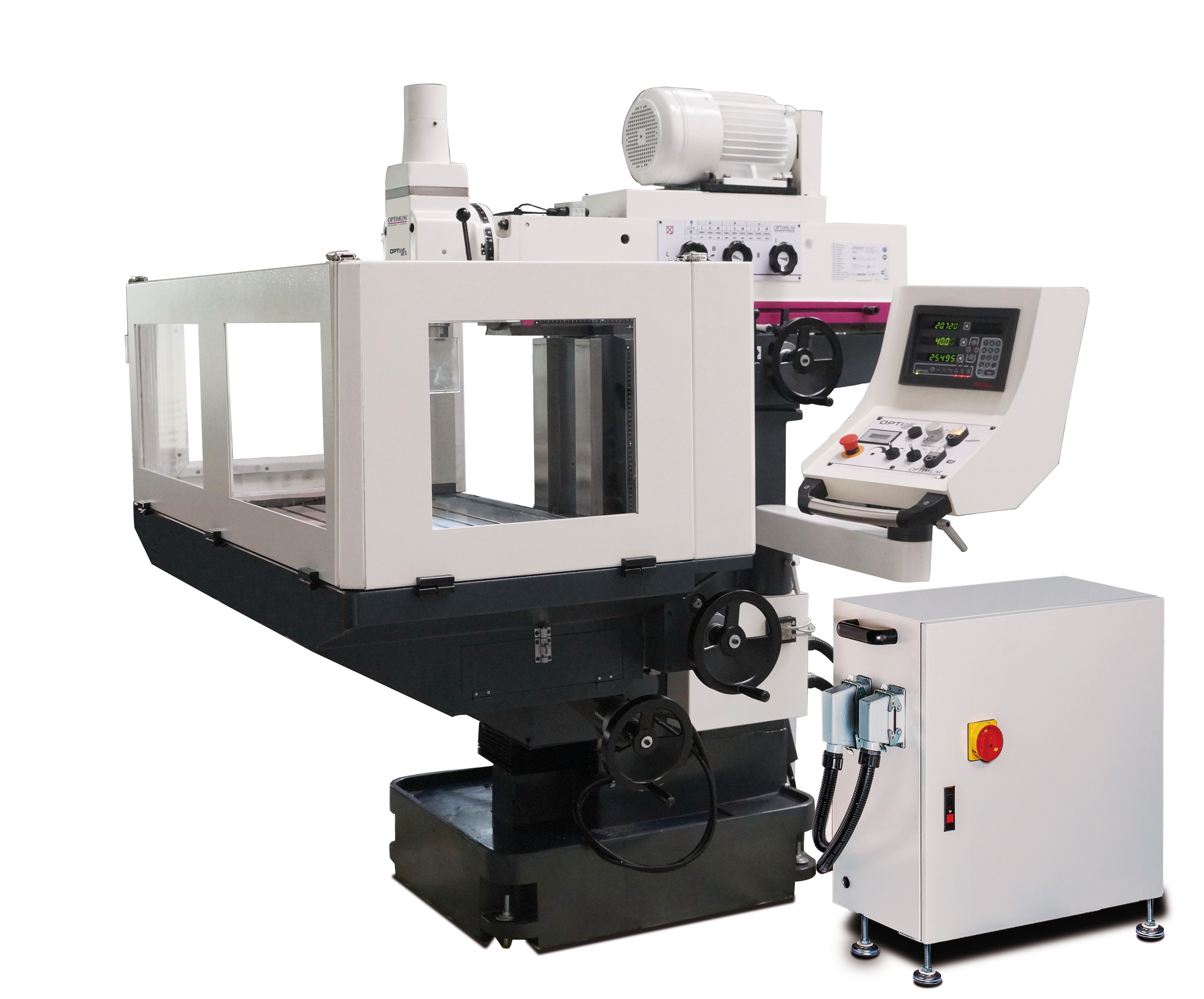

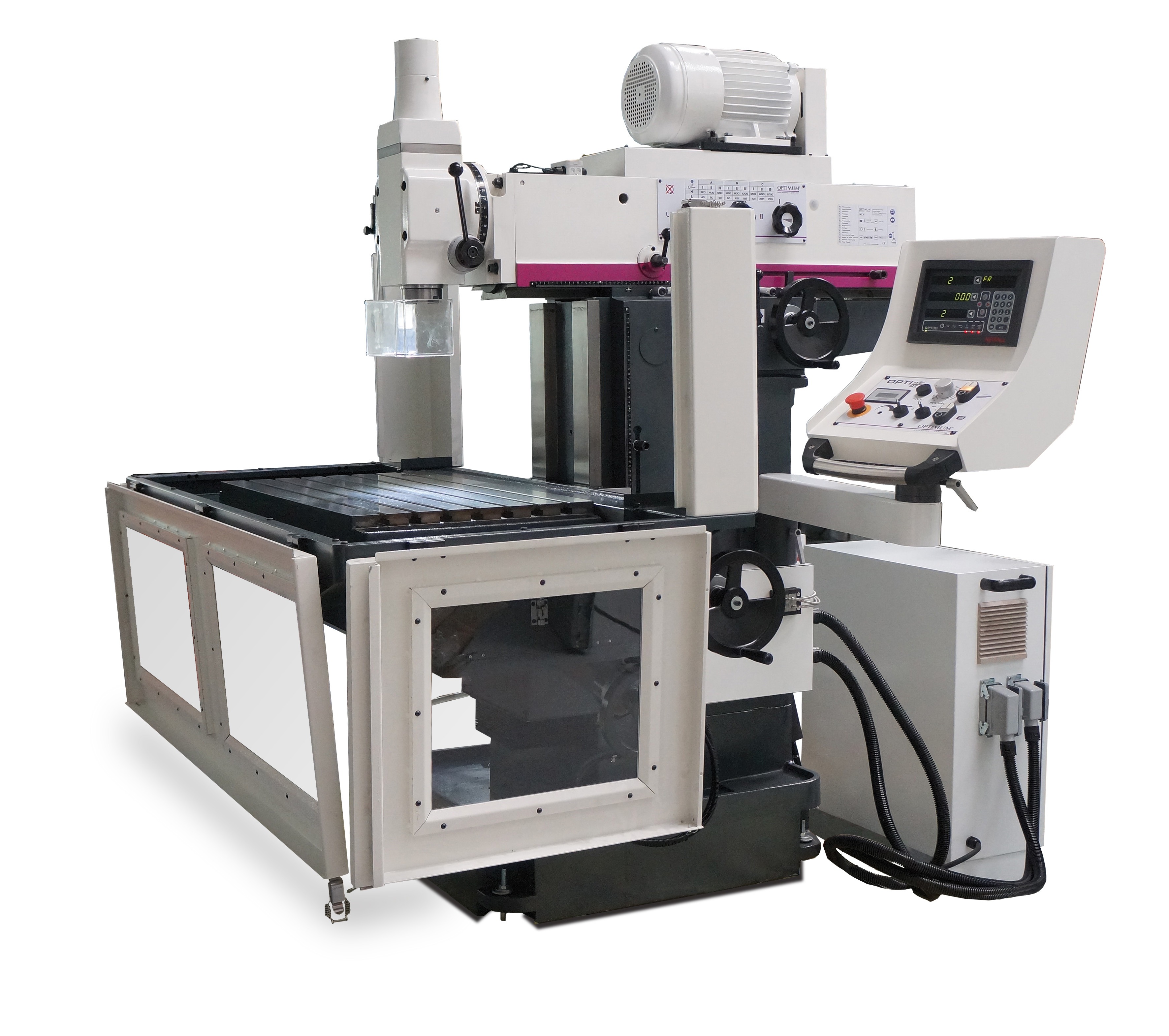

Frezarka narzędziowa MZ 4
Frezarki narzędziowe są stosowane do profesjonalnej obróbki różnego typu nawierzchni. Oferowane przez nas frezarki narzędziowe charakteryzują się niezawodną, wydajną i bezpieczną pracą, a przy tym są łatwe i szybkie w obsłudze. Frezarki narzędziowe doskonale sprawdzą się we wszelkiego rodzaju warsztatach narzędziowych, konserwacyjnych, a także zakładach produkcyjnych. Frezarki narzędziowe, jakie posiadamy w swoim asortymencie, są bogato wyposażone i pochodzą od najlepszych producentów, dlatego zapewniają pracę na najwyższym poziomie. Zachęcamy do zapoznania się ze szczegółowym opisem frezarek narzędziowych oraz do nawiązania współpracy z naszą firmą.
- Wszechstronny zakres stosowania
- Wszystkie prowadnice hartowane, precyzyjnie szlifowane i regulowane dzięki listwom klinowym
- Prowadnica o kształcie jaskółczego ogona w osi X i Y
- Prowadnica prostokątna w osi Z
- Automatyczny posuw w osi X, Y i Z

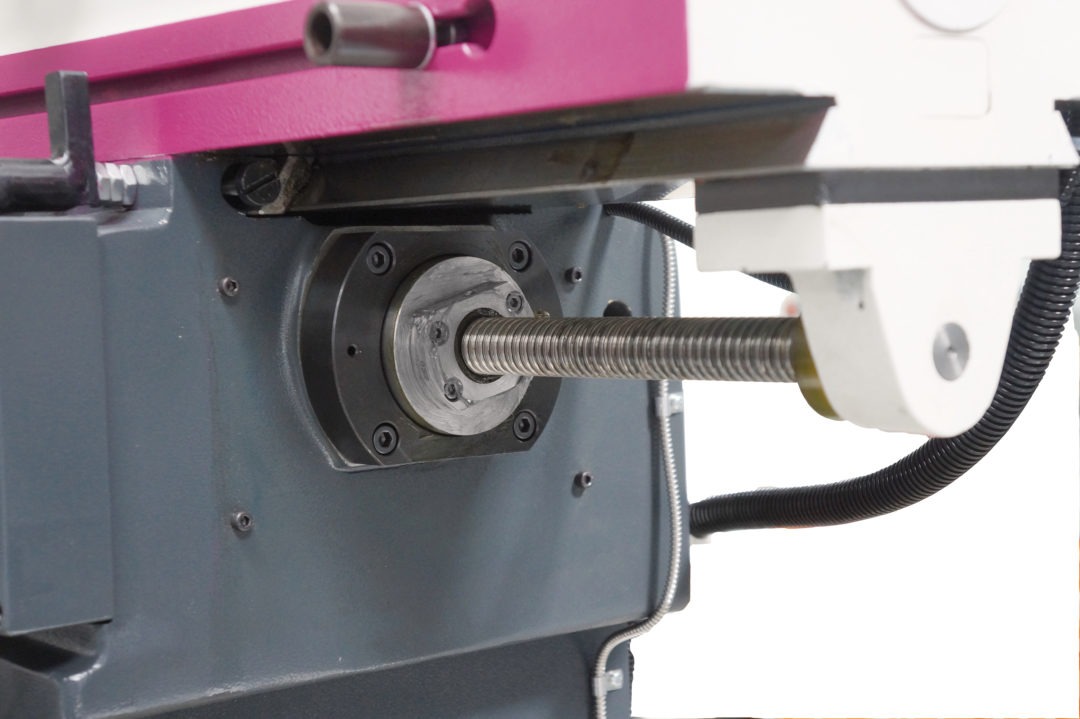

- Wszystkie osie ze śrubami pociągowymi tocznymi (kulowymi)
- Dwa stoły, precyzyjnie wykończone powierzchnie – stołu roboczego poziomego oraz pionowego z rowkami teowymi
- Bezstopniowa regulacja prędkości posuwowych
- Prosta obsługa elementów przełączających
- Wytrzymała podstawa maszyny
- Smarowanie centralne X Duże pokrętła ze skalą X Lampa maszynowa
- Układ płynu chłodzącego
- Cyfrowy wskaźnik prędkości obrotowej
- Osobne wrzeciono pionowe oraz wrzeciono poziome
- Posuw osi X i Z realizowany poprzez stół krzyżowy
- Posuw w osi Y realizowany poprzez belkę
- Szybki przesuw w 3 osiach
| Dane maszyny | |
| Napięcie elektryczne | 400 V / 3 Ph ~50 Hz |
| Całkowita moc zainstalowania | 5,4 kW |
| Moc silnika posuwu | 0,75 kW |
| Moc silnika posuwu szybkiego | 0,75 kW |
| Moc silnika pompy chłodziwa | 0,09 kW |
| Wydajność wiercenia-frezowania | |
| Średnica wiercenia w stali (S235JR) | Ø 20 mm |
| Średnica wiercenia ciągłego w stali (S235JR) | Ø 16 mm |
| Napęd wrzecionowy | |
| Moc silnika napędowego | 3,75 kW |
| Zakres prędkości obrotowych wrzeciona | 30 – 2.250 min-1 |
| Stopnie przekładni | 18 stopni |
| Wrzeciono pionowe | |
| Mocowanie we wrzecionie | ISO 40 DIN 2080 |
| Min./maks. odstęp wrzeciono – stół krzyżowy | 40 – 440 mm |
| Wysuw tulei wrzeciona | 120 mm |
| Maks. występ | 185 mm |
| Zakres skrętu głowicy | ± 90° |
| Wrzeciono poziome | |
| Mocowanie we wrzecionie | ISO 40 DIN 2080 |
| Min./maks. odstęp wrzeciono – stół krzyżowy | 130 – 530 mm |
| Stół krzyżowy | |
| Długość x szerokość stołu poziomego | 900 x 500 mm |
| Szerokość rowka teowego / rozstaw / ilość | 14 mm / 63 mm / 7 |
| Maksymalne obciążenie stołu krzyżowego | 360 kg (oś Z ze śrubą pociągową toczną) |
| Długość x szerokość stołu pionowego | 1 200 x 250 mm |
| Szerokość rowka teowego / rozstaw / ilość | 14 mm / 63 mm / 3 |
| Maksymalne przesunięcie | |
| Oś X (realizowane poprzez stół krzyżowy) | 600 mm (manualnie) / 585 mm (auto) |
| Oś Y (realizowane poprzez belkę) | 485 mm (manualnie) / 465 mm (tryb szybki) |
| Oś Z (realizowane stół krzyżowy) | 400 mm (manualnie) / 385 mm (auto) |
| Zakres regulacji posuwu | 10-700 mm/min |
| Wymiary | |
| Długość x szerokość x wysokość | 1.610 x 1.825 x 1.885 mm |
| Ciężar całkowity | 1 450 kg |
| Wyposażenie standardowe |
| · Adapter ISO 40-MK3 |
| · Adapter MK3-MK1 |
| · Adapter MK3-MK2 |
| · Zestaw tulei zaciskowych z 7 tulejami (Ø 6, 8, 10, 12, 16, 20, 25 mm |
| · Trzpienie do frezowania poziomego 4 sztuki (Ø 16, 22, 27, 32 mm) |
| · Nóżki ustawcze |
| · Narzędzie sterownicze |
