HMBS 440 CNC DG 2000 HORIZONT / HMBS 440 CNC X DG 2000 HORIZONT Automatyczne poziome piły taśmowe


W pełni automatyczne piły poziome do cięć pod kątem od +60° do -60°.

Model: HMBS 440 CNC DG 2000 HORIZONT / HMBS 440 CNC X DG 2000 HORIZONT

Numer katalogowy: 3692110 / 3692115 Pobierz: Aktualną stronę w PDF Pobierz: Kartę katalogową w PDF

Opis produktu

  • Dwukolumnowa piła pozioma do cięcia prętów, profili i kształtowników

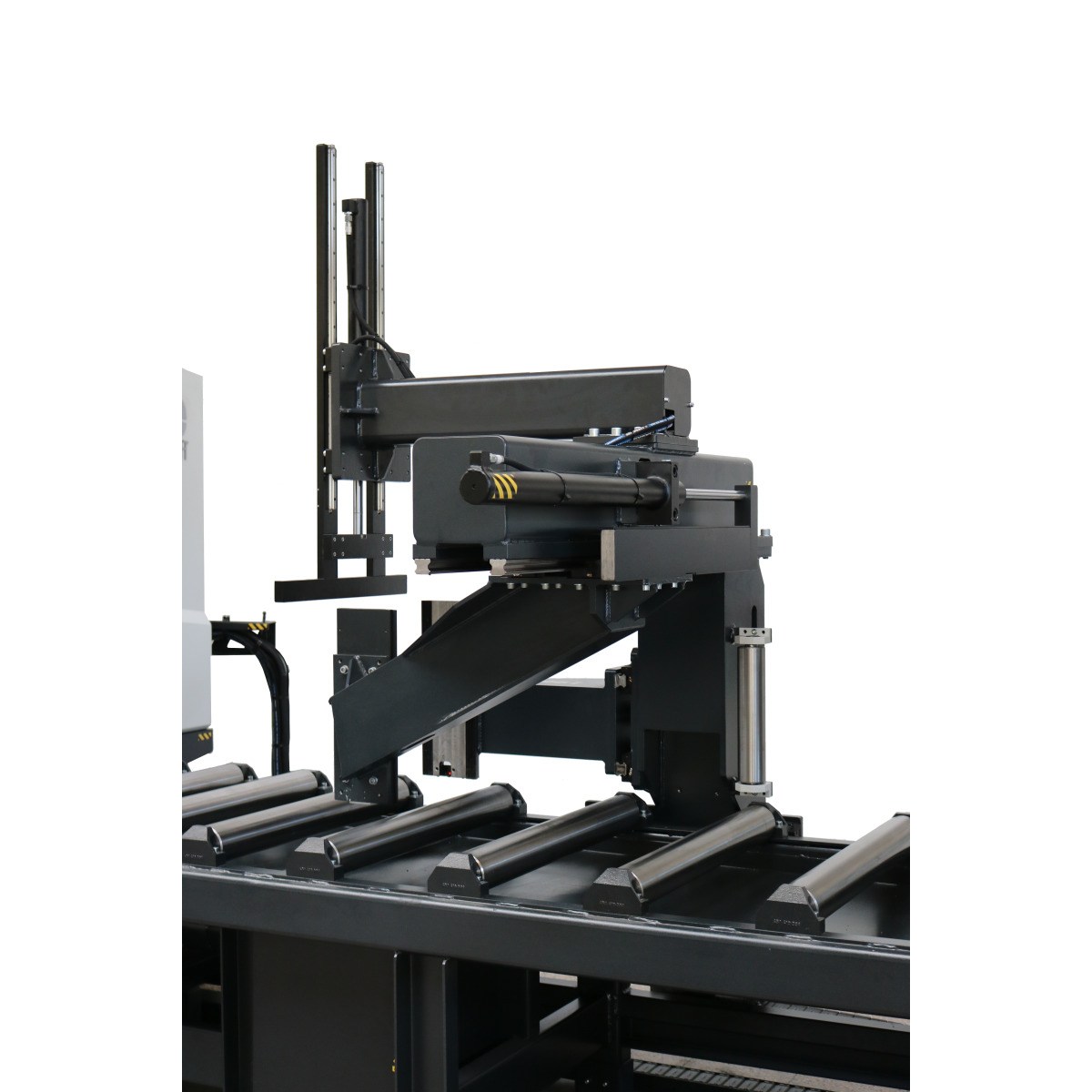

  • Transporter materiału 2000 mm w standardzie -> posuw sterowany częstotliwością za pomocą wrzeciona obrotowego
  • Automatyczne pozycjonowanie po wprowadzeniu żądanego kąta

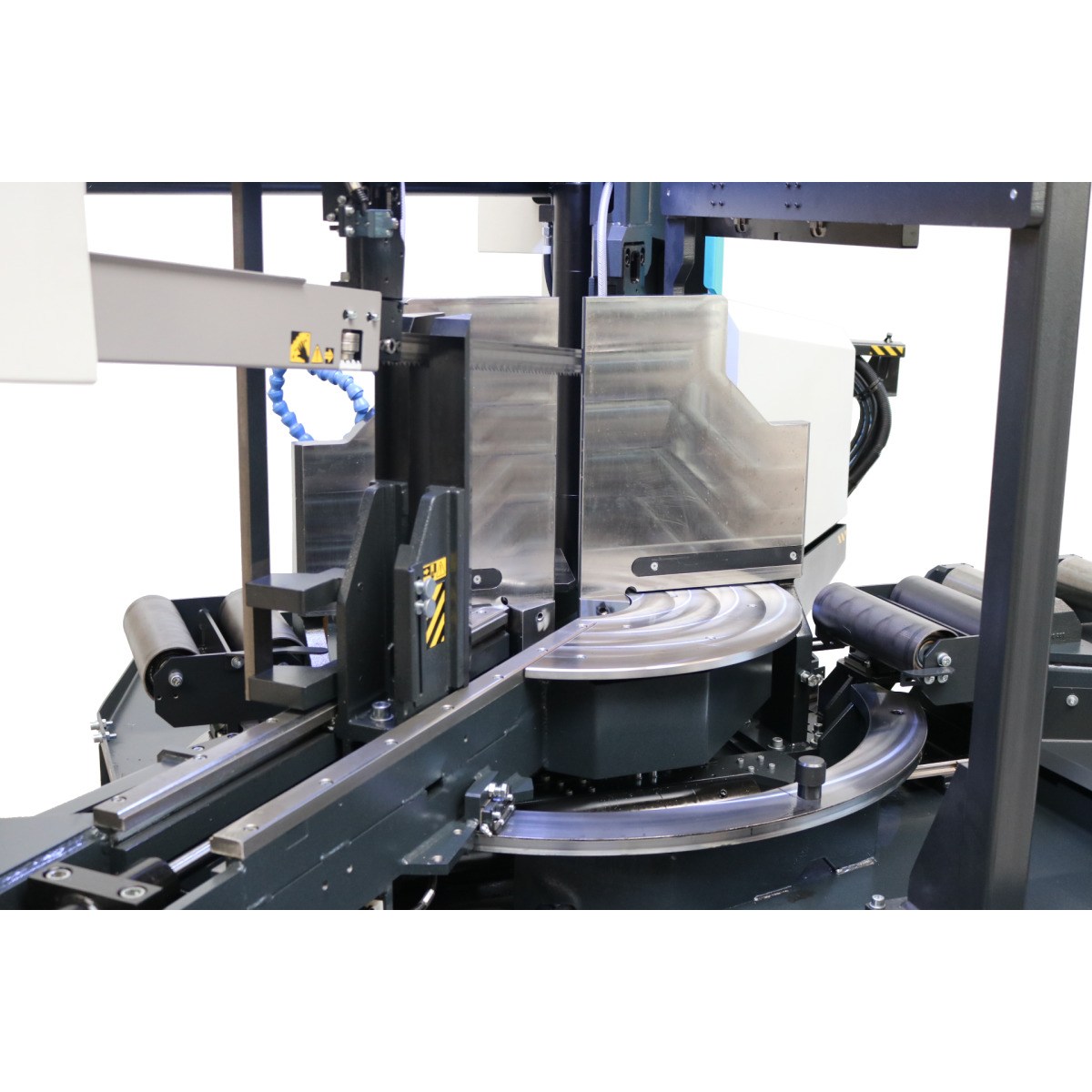

  • Hydrauliczne mocowanie stołu obrotowego umożliwia precyzyjne cięcie pod kątem
  • Solidny korpus maszyny i najmniejsze możliwe odległości między tarczą, prowadnicą i obrabianym przedmiotem minimalizują drgania, zapewniając najwyższą wydajność cięcia
  • Bezstopniowa regulacja prędkości cięcia od 15 do 150 m/min
  • Piła taśmowa napędzana przekładnią stożkową, silnikiem asynchronicznym i przetwornicą częstotliwości
  • Przy cięciach prostych materiał jest mocowany przed i za cięciem przez dwuczęściowe imadło
  • Regulacja naciągu imadła hydraulicznego za pomocą zaworu sterującego z manometrem
  • Pochylenie brzeszczotu o 7° i hydrauliczne napinanie brzeszczotu zwiększają jego żywotność
  • Przednia prowadnica taśmy przesuwa się automatycznie równolegle do ruchomej szczęki imadła
  • Szczotka do usuwania wiórów napędzana przez rolkę z paskiem
  • Chłodzenie emulsyjne z rozprowadzaniem cieczy do prowadnic brzeszczotu i bezpośrednio do kanału tnącego
  • Bariera świetlna bezpieczeństwa LEUZE przed maszyną i transporterem materiału
  • Opcjonalnie dostępne są silniki o większej mocy

Sterowanie HMBS 440 CNC DG 2000 HORIZONT:

  • Sterowanie Mitsubishi FX 5 z prostą obsługą poprzez ekran dotykowy 4,3“.
  • Z BRP (kontrola posuwu cięcia): po przekroczeniu ustawionego limitu amperów, ruch posuwu zostaje zatrzymany, podczas gdy piła kontynuuje pracę w celu przeniesienia wiórów z kanału cięcia. Po osiągnięciu normalnego obciążenia proces cięcia jest kontynuowany
  • Ruch cięcia za pomocą siłowników hydraulicznych

Sterowanie HMBS 440 CNC X DG 2000 HORIZONT:

  • Sterowanie Siemens S7-1500 z szerokim zakresem funkcji i obsługą poprzez 7“ duży wyświetlacz dotykowy.
  • ARP (automatyczna kontrola posuwu cięcia) ->Automatyczny posuw piły w zależności od oporu materiału. Prędkość posuwu jest stale dopasowywana do aktualnego obciążenia cięcia. ARP umożliwia skrócenie procesów pracy
  • Ruch cięcia poprzez wrzeciono obrotowe z serwomotorem
Model HMBS 440 CNC DG 2000 HORIZONT
Nr art. 3692110
Model HMBS 440 CNC X DG 2000 HORIZONT
Nr art. 3692115
Dane techniczne
Moc silnika 3 x 400 V / 50 Hz 4,0 kW
Stopnie szybkości Bezstopniowo
Szybkości taśmy piły 15 – 150 m/min.
Wymiary taśmy piły 6.060 x 34 x 1,1 mm
Wymiary (dł. x szer. x wys.) 4.387 x 6.013 x 2.225
Wysokość stołu podającego materiał 810 mm
Waga 3.750 kg
Maks. posuw przy 1x prędkości posuwu 2.000 mm
Posuw materiału min. / max. 3 / 9.999
Długość odcięcia min. 25 mm
Średnica materiału min. 10 mm
Min. długość resztkowa półwyrobu 25 mm
Min. długość resztkowa półwyrobu Automatik 498 mm

Wydajność cięcia

Obrabiany materiał   00 +/- 450 +/- 600
Przekrój okrągły – rura 440 430 290
Przekrój okrągły – pełny wałek 300 200 150
Przekrój prostokątny profil
 610 x 385 430 x 385 290 x 385
Przekrój prostokątny pełny 610 x 350 – –
Maks. przekrój wiązki 610 x 350 – –

* wartości zalecane
