GBP-BASIC Prasy krawędziowe sterowane CNC

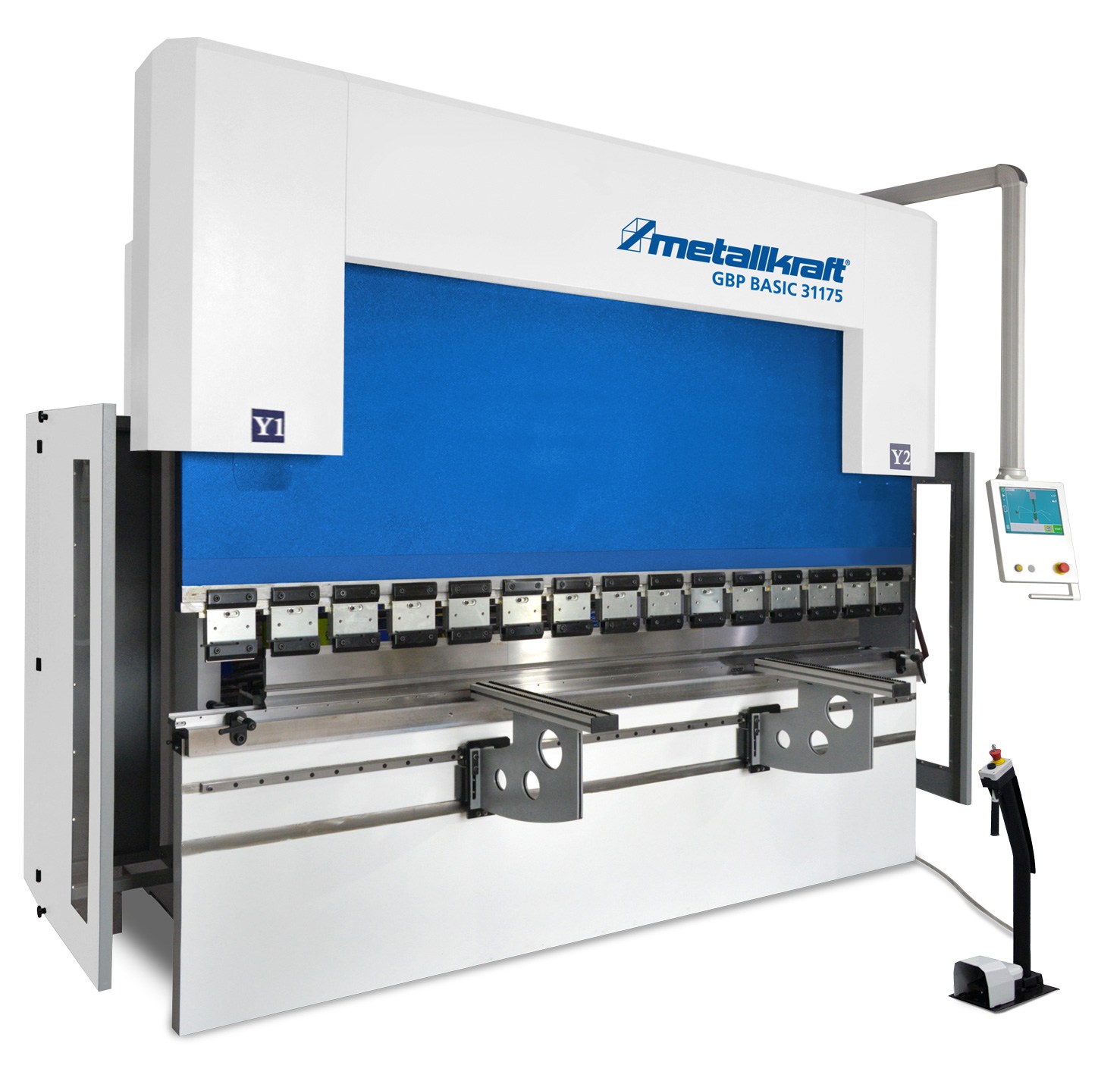

Prasa krawędziowa sterowana CNC w 3 osiach.

Sterowanie CNC – CybTouch 12.

Kompensacja ugięcia stołu CNC.

Szybkie mocowanie narzędzi górnych.

Numer katalogowy: 4241340 / 4241360 / 4242160 / 4242610 / 4243110 / 4243113 / 4243117 / 4243122 / 4243132 / 4243717 /4243722 / 4244117 / 4244122 / 4244140 / 4246122 / 4246132 / 4246140 Pobierz: Aktualną stronę w PDF Pobierz: Kartę katalogową w PDF

Opis produktu

Wersja standardowa:
  • Sterowanie CNC CybTouch 12 z grafiką 2D- ekran dotykowy kolorowy wyposażony w sekwencje gięcia
  • Oś -R sterowana CNC na prowadnicach liniowych za pomocą śruby wałeczkowej

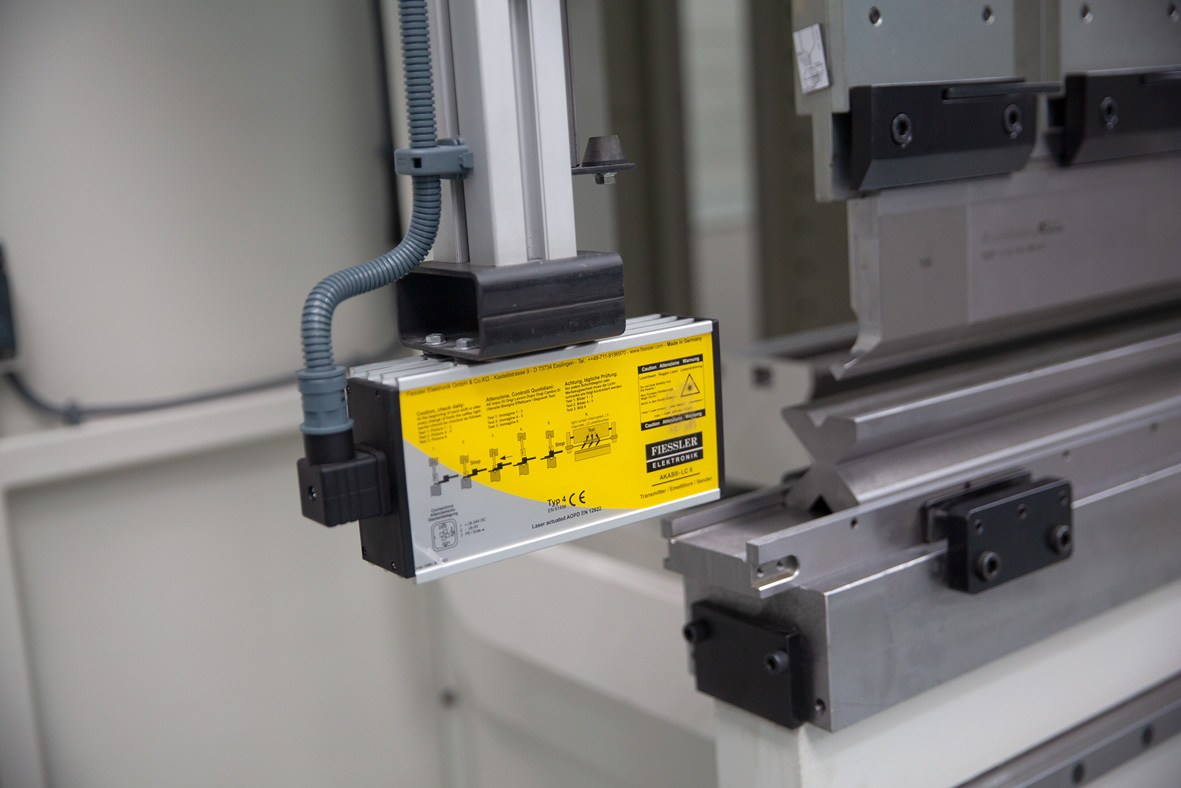

  • Laserowe zabezpieczenie przestrzenie roboczej Fissler Akas II poruszające się wraz z licem górnym. FPSC system
  • Tylna część maszyny zabezpieczona drzwiami z wyłącznikiem krańcowym

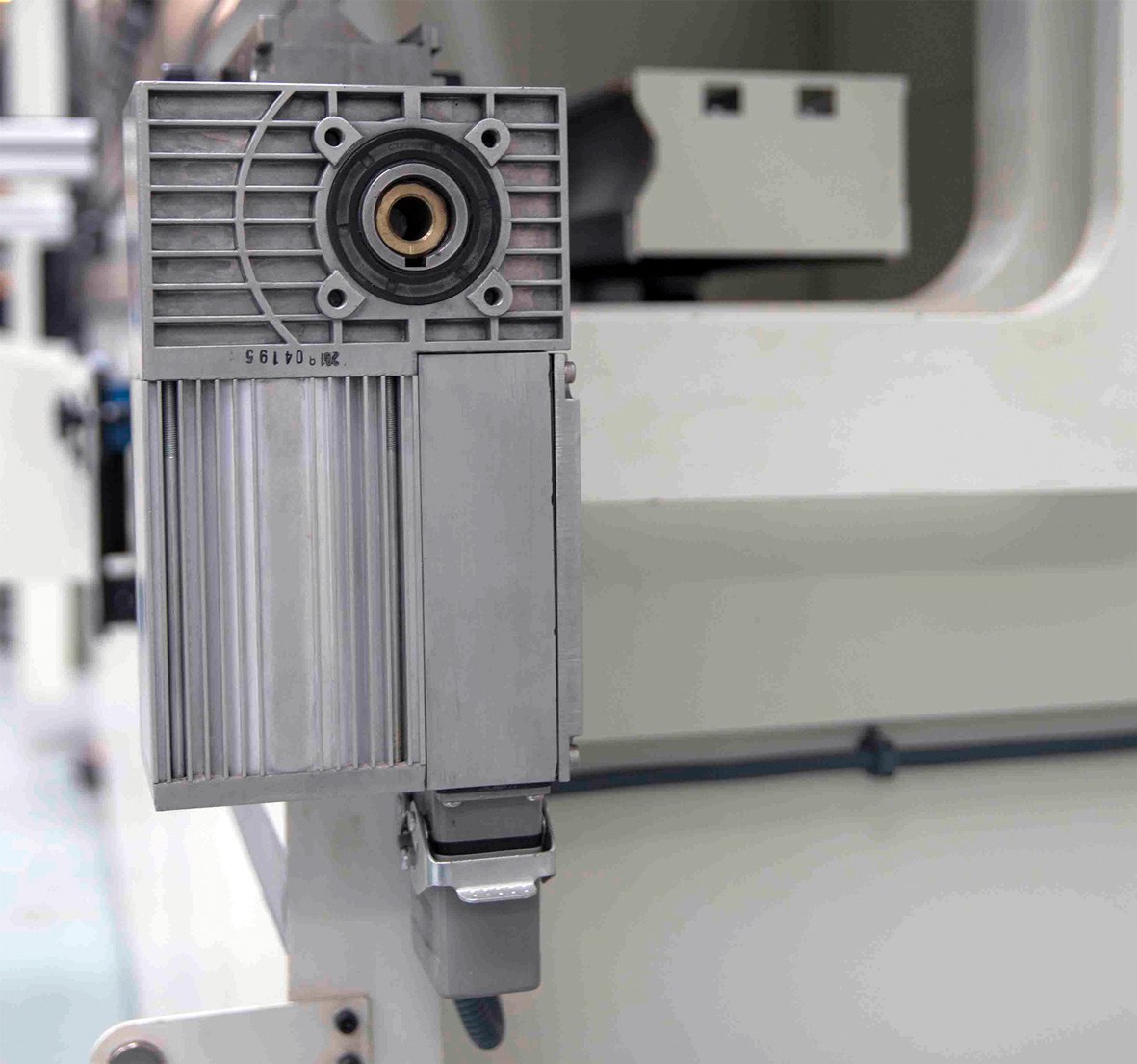

  • Kompensacja ugięcia stołu sterowana CNC
  • Mocowanie narzędzi typu Promecam – Amada
  • Oś –R sterowana manualnie

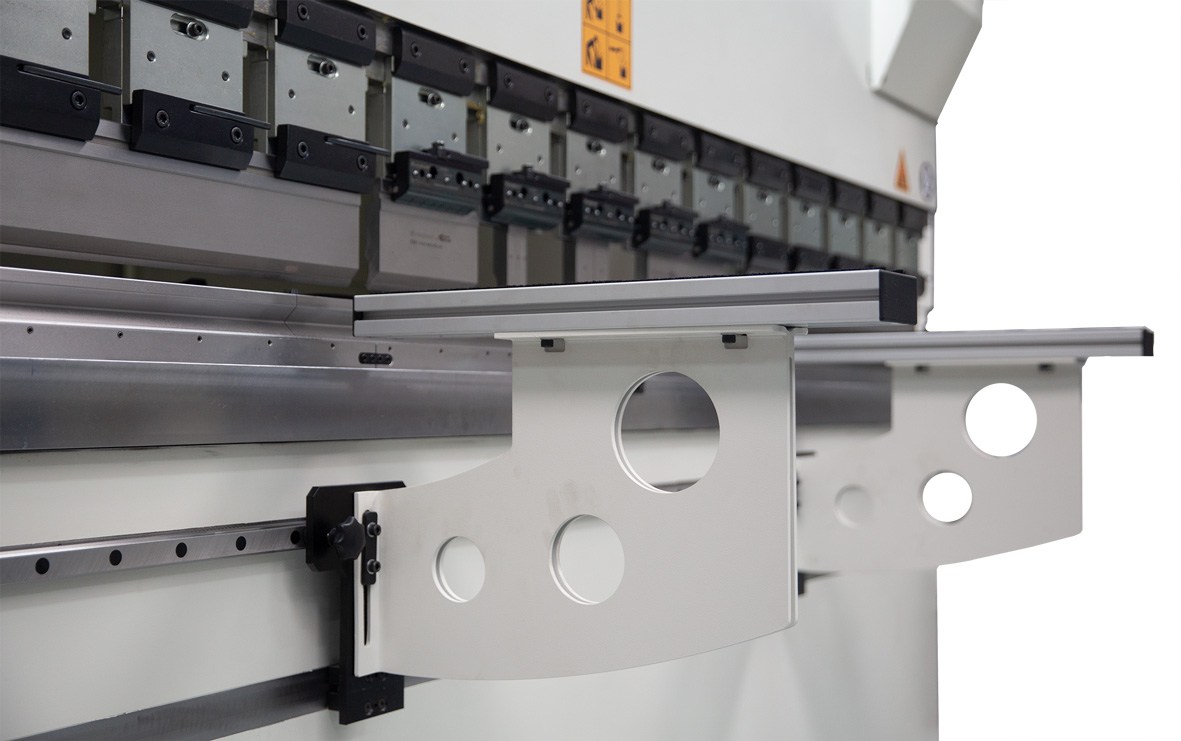

  • Oś- Z sterowana manualnie na prowadnicach liniowych
  • Dwie przednie podpory na prowadnicy liniowej

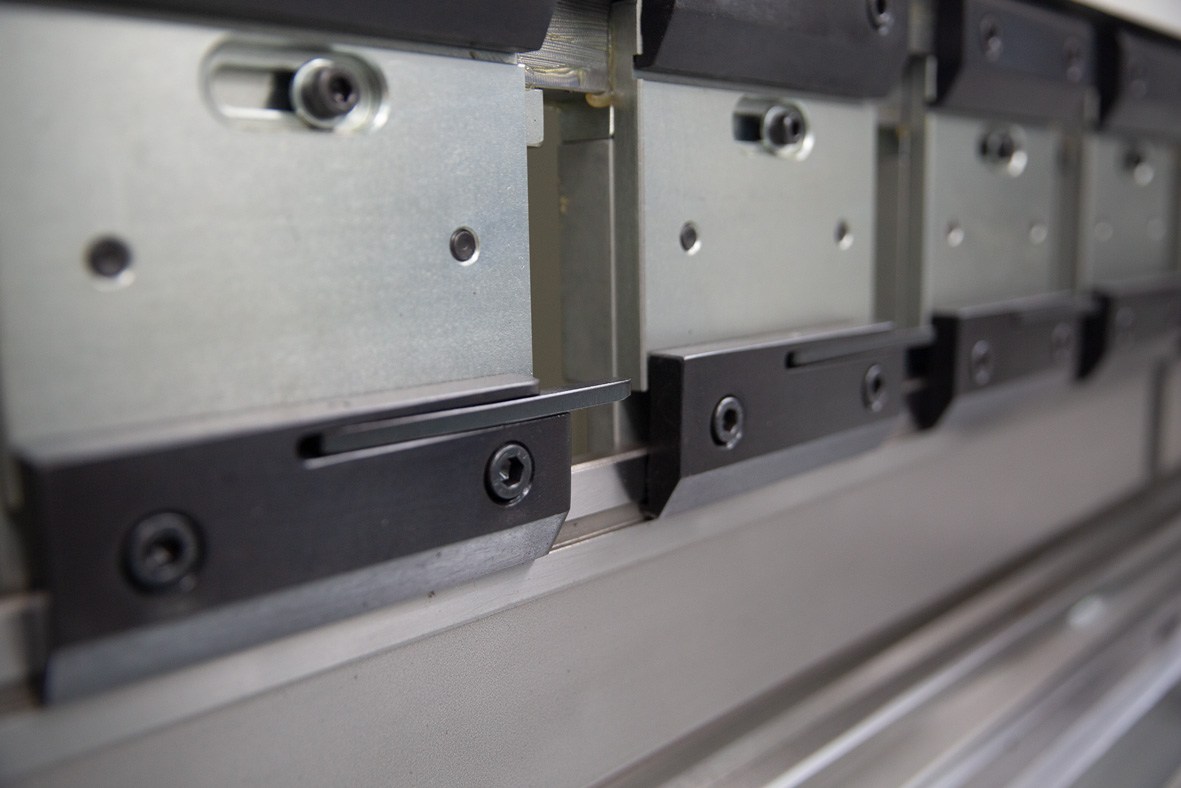

  • Szybkie zaciskowe mocowanie narzędzia górnego
  • Zestaw standardowych narzędzi 135mm-85°
  • Zestaw standardowych narzędzi Multi V 85°
  • Boczne drzwi zabezpieczone bezpiecznym wyłącznikiem zasilania
  • Panel sterowania po prawej stronie maszyny na ramieniu uchylnym
  • Prasa wyposażona w elektroniczne podzespoły renomowanych firm takich jak Simens.Mitsubiski etc
  • Prasa wyposażona w hydrauliczne podzespoły renomowanych firm takich jak Bosch,Rexroth,Hydac.

Sterowanie CybTouch12 (Standard)

  • Duży kolorowy ekran dotykowy
  • Mozliwość rysowania procesu gięcia na ekranie dotykowym
  • Prosta i czytelna obsługa. Duża biblioteka narzędzi
  • Intuicyjna obsługa panelu sterowania
  • Pełne oprogramowanie dla seryjnej i wydajnej produkcji
  • Wygodna bezprzewodowa możliwość wgrywania programu oraz aktualizacja.
  • Możliwość powrotu do wersji wyjściowej za pomocą komputera stacjonarnego lub osobistego
  • Port USB
  • Duża biblioteka języków dla sterowania panelem
  • Różne automatyczne kalkulacje dla procesu gięcia
  • Programy i sekwencje gięcia mogą być zapisywane w pamięci
  • Kompensacja ugięcia stołu
  • Łatwe ręczne sterowanie
  • Streowanie CNC -4 osiami (Y1-Y2-X-R)
  • Kalkulacja siły gięcia
  • Kalkulacja siły docisku dla kompensacji stołu
  • Każdy etap gięcia może mieć swoje narzędzie
  • Kalkulacja głębokości posuwu narzędzi
Wyposażenie opcjonalne:
  • Sterowanie CNC ( CybTouch 15 lub Delem DA 58T)
  • Zwiększenie zasięgu osi X do 1000mm
  • Oś – R sterowana CNC
  • Przygotowanie do tandemu
  • Zwiększony zakres skoku, prześwitu, głębokości gardzieli
  • Dodatkowe palce tylnie osi Z oraz podpory arkusza blachy
  • Drugi mechanizm sterujący – nożny, dla drugiej osoby
  • Ręczne lub automatyczne sterowanie smarowaniem
  • Klimatyzowana skrzynka elektryczna
  • Chłodzenie lub podgrzewanie oleju hydraulicznego
  • Kolor na życzenie
  • Specjalne narzędzia
  • Panel sterujący po drugiej stronie maszyny.

Sterowanie CNC CybTouch 15 (opcja)

Sterowanie CNC z ekranem dotykowym CybTouch 15 2D. Możliwość rysowania detalu na ekranie dotykowym. Po zakończeniu rysownia, sekwencja gięci ukazuję się na ekranie wraz z powiązanymi osiami gięcia.

  • Oś Y1,Y2,X i R sterowana CNC. Opcjonalnie oś Z1, Z2 oraz kompensacja ugięcia stołu.
  • Ekran dotykowy 15 cali z powierzchnią szklaną umożliwiającą prace w rękawiczkach ochronnych.
  • Obliczenie następujących funkcji: Pozycja belki tylnej, rozłożenia długości arkusza, punkt mocowania, siła nacisku, kompensacja.
  • Funkcje kolizyjne pomiędzy: element gięty a element gięty. Element gięty a narzędzie. Element gięty a tylna belka. Element gięty a rama prasy.
  • Port USB dla tworzenia kopi zapasowych danych.
  • Obliczanie sekwencji gięcia

Sterowanie CNC DELEM DA 58T (opcja)

Sterowanie CNC DA 58T umożliwia graficzne programowanie produktów za pomocą ekranu dotykowego. W tym samym czasie profil jest wyświetlany w grafice 2D. Funkcje są dostępne bezpośrednio tam, gdzie są potrzebne. Po utworzeniu sekcji sekwencja gięcia jest automatycznie obliczana i może być modyfikowana przez operatora. Sekwencja gięcia jest symulowana za pomocą grafiki 2D. Obsługuje do czterech osi Y1, Y2 X i R oraz zmotoryzowanego wyoblania stołu.

  • Automatyczne obliczanie dolnego punktu giecia, siły nacisku, kompensacji, położenia tylnego zderzaka dla wymiarów zewnętrznych, kolejności gięcia, wysokości zderzaka, siły gięcia.
  • Wykrywanie kolizji i ostrzeżenie o kolizji.
  • Programowana prędkość gięcia, czas gięcia i prędkość powrotu
  • Graficzne wyświetlanie sekwencji gięcia podczas pracy
  • Graficzna biblioteka produktów i narzędzi
  • 15 calowy ekran dotykowy
  • USB
  • Profile 58TL software with one license

Dane techniczne
Model GBP BASIC
1340		 GBP BASIC
1360		 GBP BASIC
2160		 GBP BASIC
26100		 GBP BASIC
31100		 GBP BASIC
31135		 GBP BASIC
31175		 GBP BASIC
31220		 GBP BASIC
31320
Nr art. 4241340 4241360 4242160 4242610 4243110 4243113 4243117 4243122 4243132
Max.długość gięcia (mm) 1300 1300 2100 2600 3100 3100 3100 3100 3100
Nacisk prasy (t) 40 60 60 100 100 135 175 220 320
Skok (mm) 180 180 270 270 270 270 270 270 370
Prześwit (mm) 350 350 550 550 550 550 550 550 650
Głębokość gardzieli (mm) 300 400 450 450 450 450 450 450 450
Odległość między kolumnami (mm) 1000 1000 1650 2100 2550 2550 2550 2550 2550
Szerokość stołu (mm) 100 100 100 120 120 120 120 120 160
Wysokość stołu (mm) 800 850 850 850 850 850 920 920 920
Posuw szybki/dojazd (mm/s) 180 180 180 180 170 160 160 140 140
Prędkość robocza (mm/s) 10 10 10 10 10 10 10 10 10
Prędkość powrotu (mm/s) 140 140 140 120 110 120 120 120 100
Zakres posuwu w osi X (mm) 650 650 650 650 650 650 650 650 650
Prędkość osi X (mm/s) 250 250 250 250 250 250 250 250 250
Zakres posuwu osi R (manualna) (mm) 200 200 200 200 200 250 250 250 250
Moc (kW) 5,5 5,5 7,5 11 11 15 18,5 22 37
Pojemność zbiornika oleju (l) 100 200 100 150 150 200 200 200 300
Długość (mm) 2500 2130 3300 3800 4200 4200 4300 4300 4400
Szerokość (mm) 2100 2100 2100 2150 2150 2150 2250 2300 2550
Wysokość (mm) 2200 2350 2720 2760 2760 2760 2920 2960 3100
Waga (kg) 2500 3100 3500 6200 7300 8600 9500 10500 12800



Model GBP BASIC
37175		 GBP BASIC
37220		 GBP BASIC
41175		 GBP BASIC
41220		 GBP BASIC
41320		 GBP BASIC
41400		 GBP BASIC
61220		 GBP BASIC
61320		 GBP BASIC
61400
Nr art. 4243717 4243722 4244117 4244122 4244132 4244140 4246122 4246132 4246140
Max.długość gięcia (mm) 3700 3700 4100 4100 4100 4100 6100 6100 6100
Nacisk prasy (t) 175 220 175 220 320 400 220 320 400
Skok (mm) 270 270 270 270 370 370 270 370 370
Prześwit (mm) 550 550 550 550 650 650 550 650 650
Głębokość gardzieli (mm) 450 450 450 450 450 550 450 450 550
Odległość między kolumnami (mm) 3100 3100 3550 3550 3550 3550 5100 5100 5100
Szerokość stołu (mm) 120 120 120 120 160 200 120 160 200
Wysokość stołu (mm) 920 920 920 920 920 1030 920 920 1030
Posuw szybki/dojazd (mm/s) 140 140 140 140 120 100 120 100 100
Prędkość robocza (mm/s) 10 10 10 10 10 10 10 10 10
Prędkość powrotu (mm/s) 120 120 120 100 100 80 100 100 80
Zakres posuwu w osi X (mm) 650 650 650 650 650 650 650 650 650
Prędkość osi X (mm/s) 250 250 250 250 250 250 250 250 250
Zakres posuwu osi R (manualna) (mm) 250 250 250 250 250 250 250 250 250
Moc (kW) 15 22 18,5 22 37 37 22 37 37
Pojemność zbiornika oleju (l) 200 200 200 200 300 400 200 300 400
Długość (mm) 5100 5100 5400 5400 5500 5700 7700 7700 7700
Szerokość (mm) 2250 2300 2250 2300 2550 2700 2250 2550 2700
Wysokość (mm) 2900 2960 2920 2960 3100 3300 2960 3100 3300
Waga (kg) 11200 11200 11000 12000 16400 21800 19300 23300 30000
