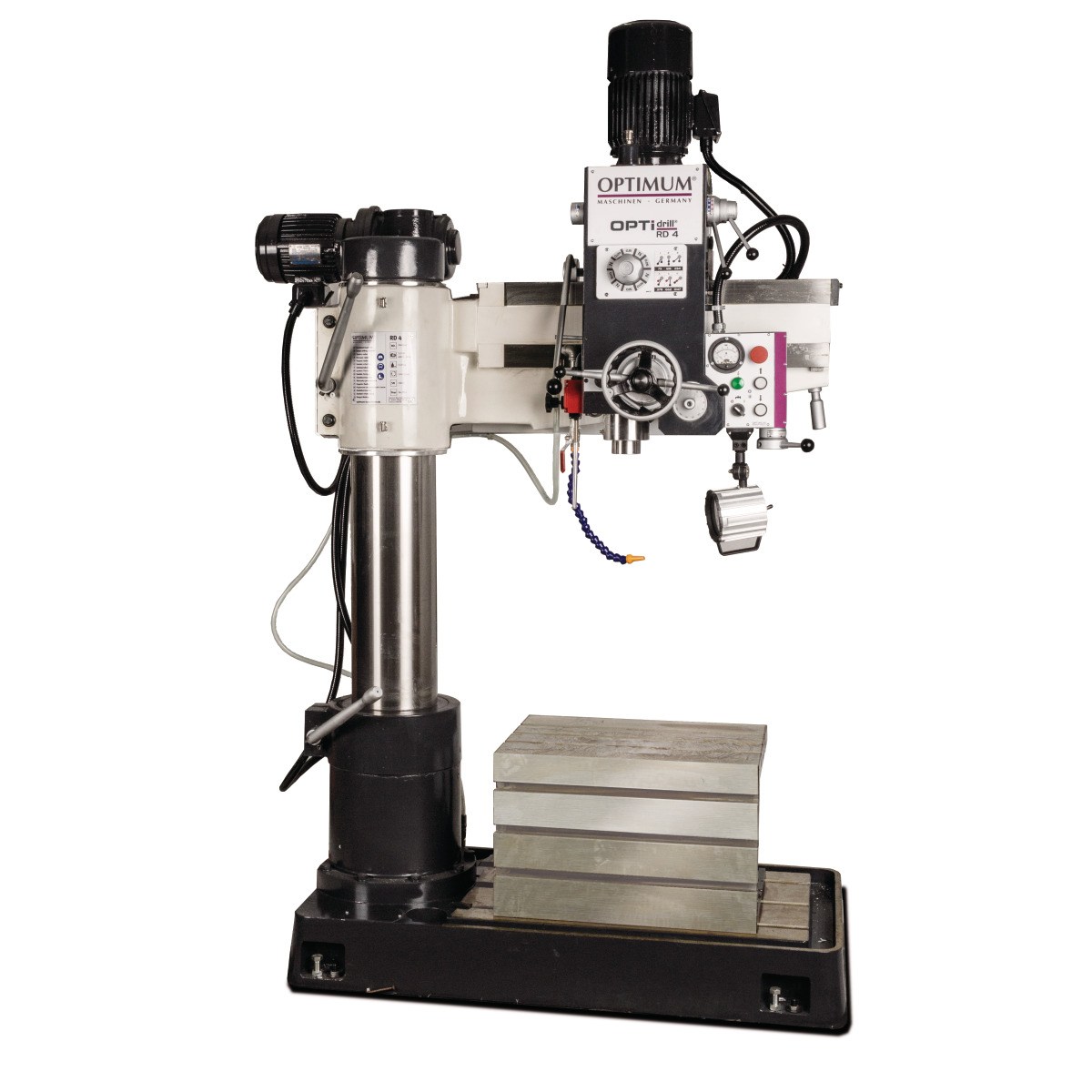

RD 4 Wiertarka promieniowa z podstawą oraz stołem zaciskowym, do obróbki dużych przedmiotów / 400V


Model: RD 4

Numer katalogowy: 3049040 Pobierz: Aktualną stronę w PDF Pobierz: Kartę katalogową w PDF

Opis produktu

  • Szeroki zakres zastosowań do wiercenia, rozwiercania, gwintowania
  • Mocny silnik przemysłowy
  • Ciężkie, masywne, wysokiej jakości odlewy
  • Szeroki zakres przesuwu poziomego po ramieniu dla głowicy wiertarskiej
  • Przejrzysty panel operatora
  • Łatwość obsługi blokad osi
  • Masywna konstrukcja obrabiarki eliminująca wszelkie drgania
  • Regulacja wysokości wysięgnika poprzez mocny napęd silnikowy
  • Przekadnia głowicy wiertarskiej w kąpieli olejowej
  • Hartowane i szlifowane prowadnice wysięgnika
  • Przekładnie wykonane ze stali chromowo-niklowej, elementy hartowane i szlifowane, co daje płynną oraz cichą pracę podzespołu
  • Obroty prawo / lewo
  • Układ chłodzenia ze zbiornikiem chłodziwa w maszynie
  • Stały, precyzyjny stół wiertarski – znormalizowane wymiary
  • Z równoległymi rowkami teowymi
  • Lampa maszynowa LED
  • Ochrona silnika
  • Grubościenna kolumna stalowa zapewnia sprawne funkcjonowanie oraz stabilność
  • Regulowany ogranicznik głębokości z podziałką milimetrową
  • Hamulec elektryczny silnika
  • Znormalizowany, elektryczny wyłącznik bezpieczeństwa
  • Wszystkie osie posiadają zaciski ręczne
Model Rd 4
Nr artykułu 3049040
Dane maszyny
Napięcie elektryczne 400V / 3 Ph ~50 Hz
Całkowita moc zainstalowana 3 kW
Moc silnika napędu wrzeciona  1,5 kW
Moc silnika napędu regulacji wys. wrzeciona 0,75 kW
Średnica wiercenia w stali (S235JR) Ø 32 mm
Średnica wiercenia ciągłego w stali (S235JR) Ø 28 mm
Wysuw tulei 220 mm
Mocowanie we wrzecionie MK 4
Szybkość posuwu roboczego 3 stopnie: 0,05 – 0,15 mm/U
Zakres przejazdu gowicy (poziomy) 530 mm
Zakres przejazdu głowicy (pionowy) 580 mm
Zakres prędkości obrotowych / Ilość stopni 73 – 1.247 obr./min/ 6
Podstawa: Długość x Szerokość 1.260 × 700 mm
Wymiary stołu roboczego: Dł. x Szer. x Wys. 600 x 445 x 380 mm
Odległość wrzeciono – stół 260 – 1.060 mm
Odległość wrzeciona od kolumny 220 – 750 mm
Średnica kolumny 210 mm

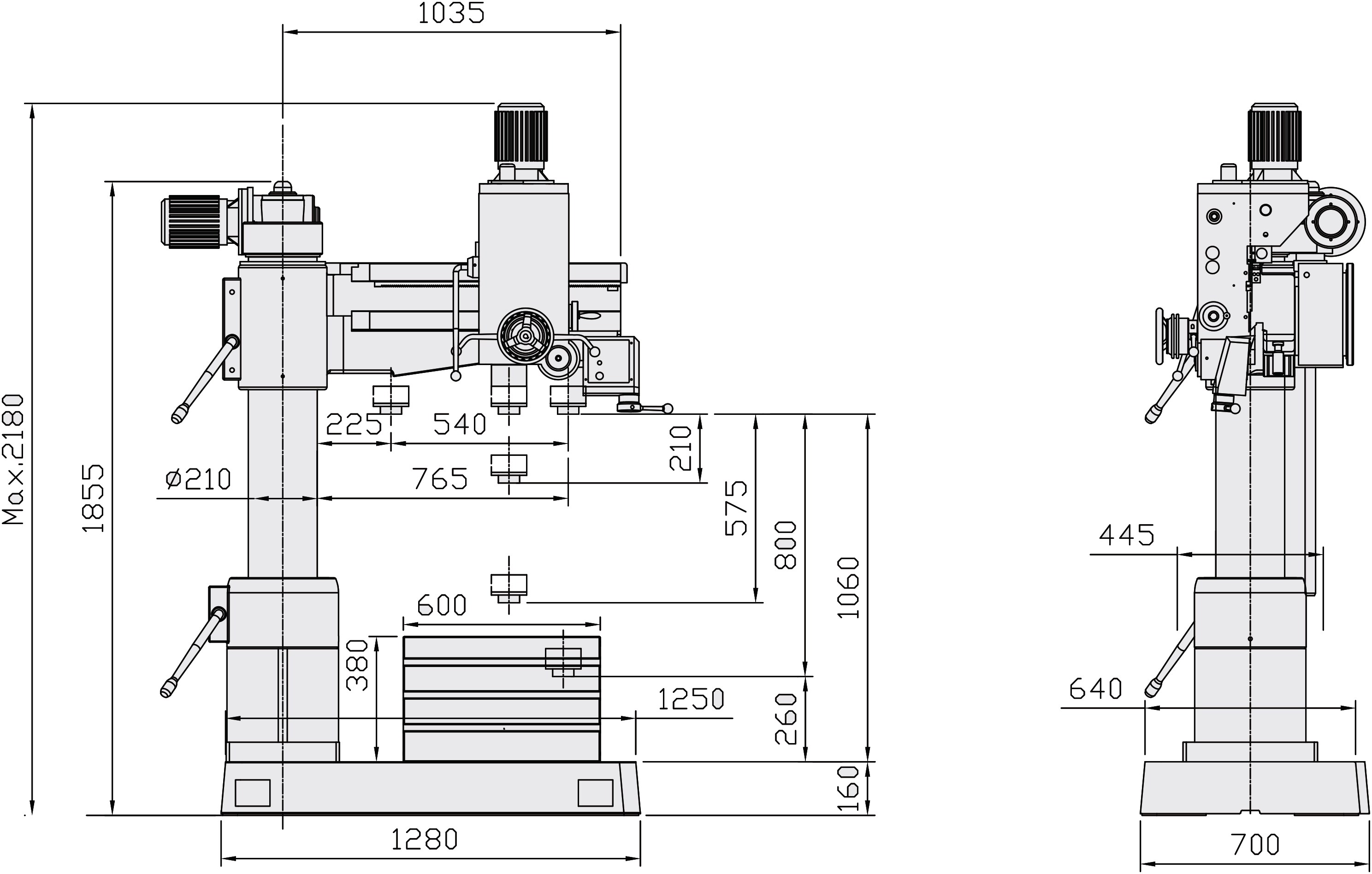

Wymiary: Dł. x Szer. x Wys. 1.260 x 700 x 2.180 mm
Waga 1.120 kg

Wyposażenie standardowe:

  • Stół roboczy – dociskowy
