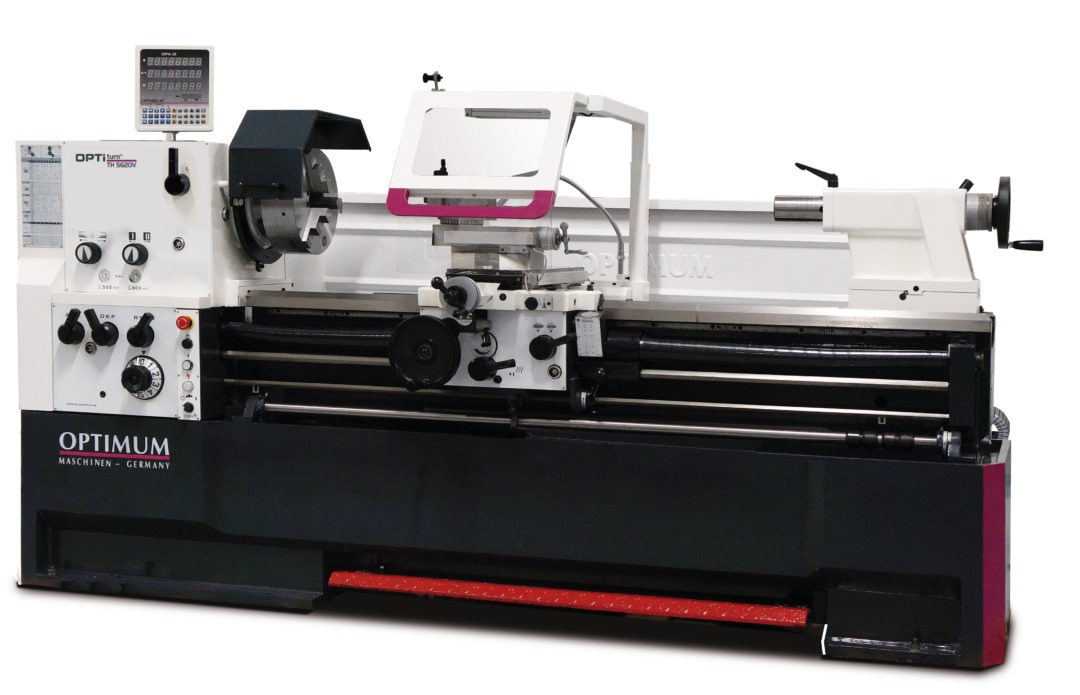

OPTIturn tokarka TH 5620V / 400V


Precyzyjna tokarka ze śrubą pociągową i wałkiem pociągowym, cyfrowym wskaźnikiem położenia DPA 21, szybkozmiennym imakiem stalowym oraz bezstopniowo regulowaną prędkością obrotową za pomocą przemiennika częstotliwości firmy Siemens.

Numer katalogowy: 3462175 Pobierz: Aktualną stronę w PDF Pobierz: Kartę katalogową w PDF

Opis produktu

  • Indukcyjnie hartowane i precyzyjnie szlifowane prowadnice łoża
  • Końcówka wrzeciona Camlock DIN ISO 702-2 nr 8
  • Pomiar prędkości obrotowej wg dyrektywy maszynowej
  • Filtr elektromagnetyczny umożliwia eksploatacją także w obszarach mieszanych
  • Układ płynu chłodzącego z osobnym zbiornikiem, wskaźnikiem poziomu i oddzielaczem oleju; łatwe opróżnianie zgodnie z normami DIN
  • Gwarantowana dokładność ruchu obrotowego nosa wrzeciona lepsza niż 0,015 mm
  • Przejrzyste dźwignie do przełączania szybkości posuwu
  • Wyłącznik awaryjny grzybkowy, wyłącznik ochronny silnika, zamykany włącznik główny
  • Możliwość przełączania biegu prawo-lewo w saniach wzdłużnych
  • Smarowanie centralne w saniach wzdłużnych
  • Mechaniczne wyłączanie posuwu wzdłużnego czteroma regulowanymi zderzakami mimośrodowymi
  • Osłona śruby pociągowej
  • Pokrętła z funkcją automatycznego wyłączania
  • Układ wyłączania awaryjnego uruchamiany pedałem nożnym
  • Układ elektryczny z aparatami marki Siemens
  • Ustawiana skala zegara do gwintów
  • Głowica imaka stalowego, szybkozmiennego SWH 7-C
  • 1 imak stalowy 32 x 150mm, typ D do noża czworokątnego

Cyfrowy wskaźnik położenia DPA 21

  • Wskaźnik prędkości obrotowej
  • Wyraźna redukcja czasów produkcji
  • Większa dokładność pracy
  • Zmniejsza się współczynnik błędów
  • Liniały pomiarowe
Dane maszyny TH 5620V
Napięcie elektryczne 400 V / 3 Ph ~50 Hz
Całkowita moc zainstalowania 8,5 kW
Wrzeciono
Moc silnika napędowego 7,5 KW
Stożek wrzeciona MK 7
Końcówka wrzeciona (mocowanie uchwytu) Camlock DIN ISO 702-2 nr 6
Przelot wrzeciona Ø 80 mm
Zakresy robocze
Wysokość kłów 280 mm
Rozstaw w kłach 1910 mm
Maks. średnica toczenia nad łożem 560 mm
Maks. średnica toczenia nad saniami poprzecznymi 355 mm
Maks. średnica toczenia po wyjęciu mostka 790 mm
Długość toczenia w wybraniu mostka 150 mm
Szerokość łoża 350 mm
Zakres prędkości obrotowej
Prędkość obrotowa wrzeciona 25 – 1 600 min-1
Liczba zakresów 2 zakresy, elektronicznie regulowana prędkość obrotowa
Maksymalne przesuwy
Przesuw sań górnych 130 mm
Przesuw suportu poprzecznego 310 mm
Zakresy posuwów oraz gwintów
Posuwy wzdłużne 0,059 – 1,646 mm/obr (35 posuwy)
Posuwy poprzeczne 0,020 – 0,573 mm/obr (35 posuwy)
Gwinty metryczne 0,2 – 14 mm/obr (47 skoków)
Gwinty calowe 112 – 2 Gg/cal (60 skoków)
Koła podziałowe 4 – 112 (50 skoków)
Gwinty modułowe 0,1 – 7mm π (34 gwinty)
Konik
Mocowanie w tulei konika MK 5
Średnica/wysuw tulei konika Ø 75 mm / 180 mm
Wymiary
Długość 3 340  mm
Szerokość x wysokość 1 150 x 1 460 mm
Ciężar netto 2 720 kg

Wyposażenie standardowe

  • Podtrzymka stała, maks. średnica detalu 165 mm
  • Podtrzymka ruchoma, maks. średnica detalu 95 mm
  • Lampa maszynowa diodowa
  • Tuleja redukcyjna MK5/MK7
  • Kieł centrujący stały MK5
  • Głowica imaka stalowego, szybkozmiennego SWH 7-C
  • Imak stalowy 32 x 150mm, typ D do noży czworokątnych
  • Zegar do gwintów
  • Zestaw zmianowych kół zębatych
  • Narzędzie sterownicze
Akcesoria Nr art.
Uchwyty tokarskie OPTIMUM Camlock DIN ISO 702-2
Uchwyt trójszczękowy Ø 315 mm nr 8, samocentrujący 3442768
Uchwyt czteroszczękowy Ø 315 mm nr 8, samocentrujący 3442856
 Uchwyt czteroszczękowy Ø 315 mm nr 8 z niezależnym nast. szczęk 3442888
Uchwyty tokarskie BISON Camlock DIN ISO 702-2
Uchwyt trójszczękowy Ø 315 mm nr 8, samocentrujący 3450335
Uchwyt czteroszczękowy Ø 315 mm nr 8, samocentrujący 3450385
Tarcza tokarska – czołowa (bez szczęk) Ø 450 mm nr 8 3442982
Kieł obrotowy MK 5 3440705
Ogranicznik pozycji z regulacją precyzyjną 3444023
Wymienny imak stalowy 40 x 160mm, typ H do noży okrągłych 3384326
