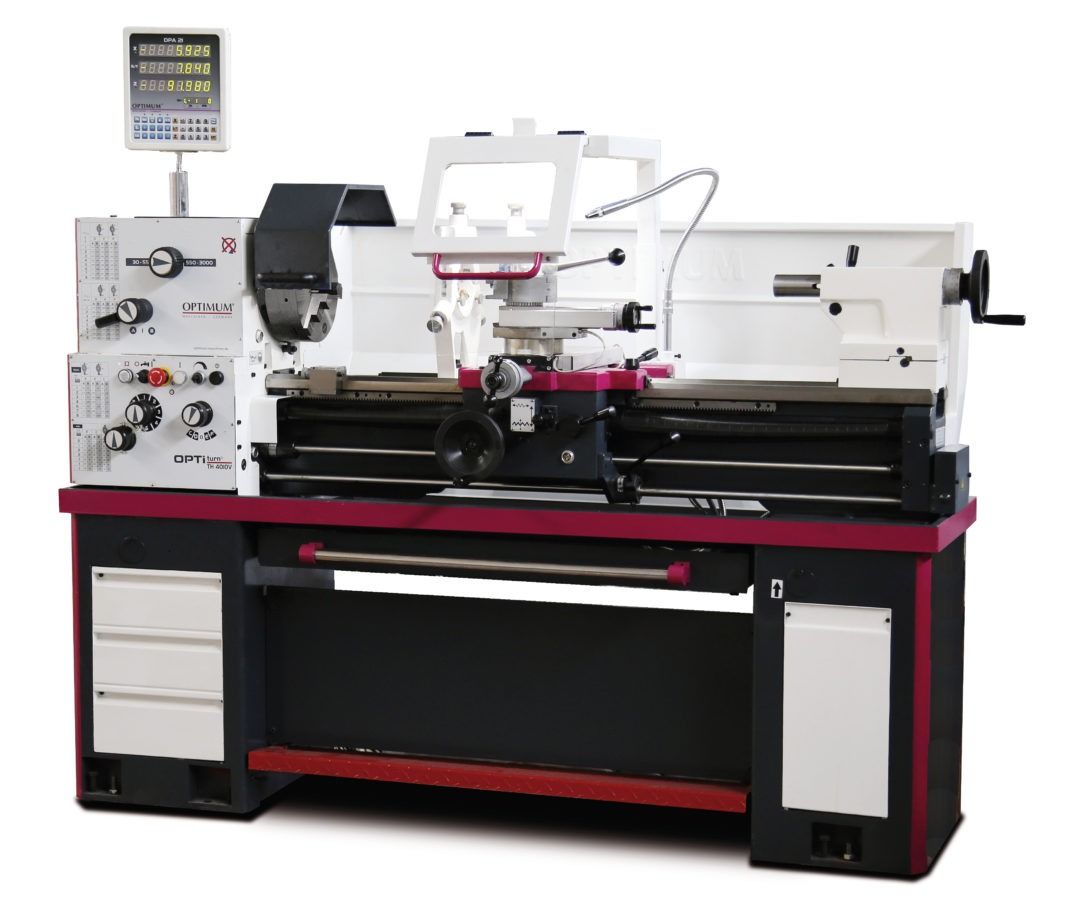

OPTIturn tokarka TH 4010V / 400V


Kompletnie wyposażona tokarka dla mechaników z cyfrowym wskaźnikiem położenia DPA 21 oraz bezstopniowo regulowaną prędkością obrotową za pomocą przemiennika częstotliwości firmy Siemens.



Numer katalogowy: 3402085 Pobierz: Aktualną stronę w PDF Pobierz: Kartę katalogową w PDF

Opis produktu

  • Indukcyjnie hartowane i precyzyjnie szlifowane prowadnice łoża
  • Mocowanie wrzeciona Camlock DIN ISO 702-2 nr 5
  • Gwarantowana dokładność ruchu obrotowego końcówki wrzeciona lepsza niż 0,015 mm
  • Koła zębate i wały hartowane i szlifowane, w łożyskach precyzyjnych, zanurzone w oleju
  • Wyłącznik ochronny silnika
  • Układ elektryczny DC 24 V
  • Zamykany włącznik główny
  • Przełącznik prawo-lewo na saniach wzdłużnych
  • Wyciągana wanna na wióry do szyn prowadzących
  • Pokrętła z funkcją automatycznego wyłączania
  • Układ wyłączania awaryjnego uruchamiany pedałem nożnym
  • Głowica imaka stalowego szybkozmiennego SWH 3 – E
  • Wymienny imak stalowy 20 x 100mm, typ D do noży czworokątnych
  • Cyfrowy wskaźnik pozycji DPA21
    • prosta w obsłudze klawiatura foliowa, zabezpieczona przed wodą, zamknięta i nieoślepiająca
    • Większa dokładność pracy
    • Zmniejsza się współczynnik błędów
    • Każa oś posiada wskazanie na osobnym wierszu wyświetlacza (8-cyfrowe)
    • Liniały pomiarowa
Model TH 4010V
Nr artykułu 3402085
Dane maszyny
Napięcie elektryczne 400 V /3 Ph ~50 Hz
Wrzeciono
Moc silnika napędowego 4 kW
Stożek wrzeciona MK 6
Końcówka wrzeciona (mocowanie uchwytu) Camlock DIN ISO 702-2 nr 5
Przelot wrzeciona Ø 52 mm
Wysokość mocowania narzędzi w czterogniazdowym imaku nożowym max. 16 mm
Zakresy robocze
Wysokość kłów 205 mm
Rozstaw w kłach 1 000 mm
Maks. średnica toczenia nad łożem 410 mm
Maks. średnica toczenia po wyjęciu mostka 540 mm
Długość toczenia w wybraniu mostka 165 mm
Szerokość łoża 206 mm
Zakres prędkości obrotowych
Prędkość obrotowa wrzeciona 30 – 3000 min-1
Liczba zakresów 2 zakresy, elektronicznie regulowana prędkość obrotowa
Maksymalne przesuwy
Przesuw sań górnych 100 mm
Przesuw suportu poprzecznego 195 mm
Zakresy posuwów oraz gwintów
Posuwy wzdłużne 0,043 – 0,653 mm/obr (48 posuwy)
Posuwy poprzeczne 0,015 – 0,206 mm/obr (48 posuwy)
Gwinty metryczne 0,4 – 7 mm/obr (42 skoków)
Gwinty calowe 70 – 4 Gg/cal (42 skoków)
Konik
Mocowanie w tulei konika MK 3
Średnica / wysuw tulei konika Ø 45 mm / 130 mm
Wymiary
Długość x szerokość x wysokość 1.920 x 740 x 1.555 mm
Ciężar netto 780 kg

Wyposażenie standardowe

  • Podtrzymka stała, zakres Ø 5 – 85 mm
  • Podtrzymka ruchoma, zakres Ø 5 – 65 mm
  • Lampa maszynowa diodowa
  • Tuleja redukcyjna MK3/MK5
  • Dwa stałe kły centrujące MK3
  • Zestaw zmianowych kół zębatych
  • Narzędzie sterownicze
  • Czterogniazdowy imak nożowy – stalowy
Akcesoria Nr art.
Uchwyt czteroszczękowy OPTIMUM Ø 200 mm nr 5, samocentrujący 3442845
Uchwyt czteroszczękowy OPTIMUM Ø 200 mm nr 5 z niezależnym nastawem szczęk 3442880
Uchwyt trójszczękowy BISON Ø 200 mm nr 5, samocentujący 3450315
Uchwyt czteroszczękowy BISON Ø 200 mm nr 5, samocentujący 3450365
Imak stalowy szybkozmienny SWH 3-E 3384303
Montaż fabryczny SWH 3-E 9000400
Uchwyt zaciskowy 5C 3441555
Zestaw tulei zaciskowych 3 – 25 mm, 5C, 17-częściowy 3441509
Zestaw noży tokarskich 16 mm, 11-częściowy 3441508
Zestaw noży tokarskich 16 mm, 5-częściowy „Made in Germany“ 3441216
Zestaw noży tokarskich 16 mm, 5-częściowy 3441610
