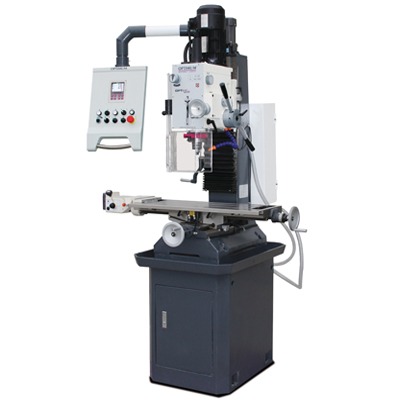

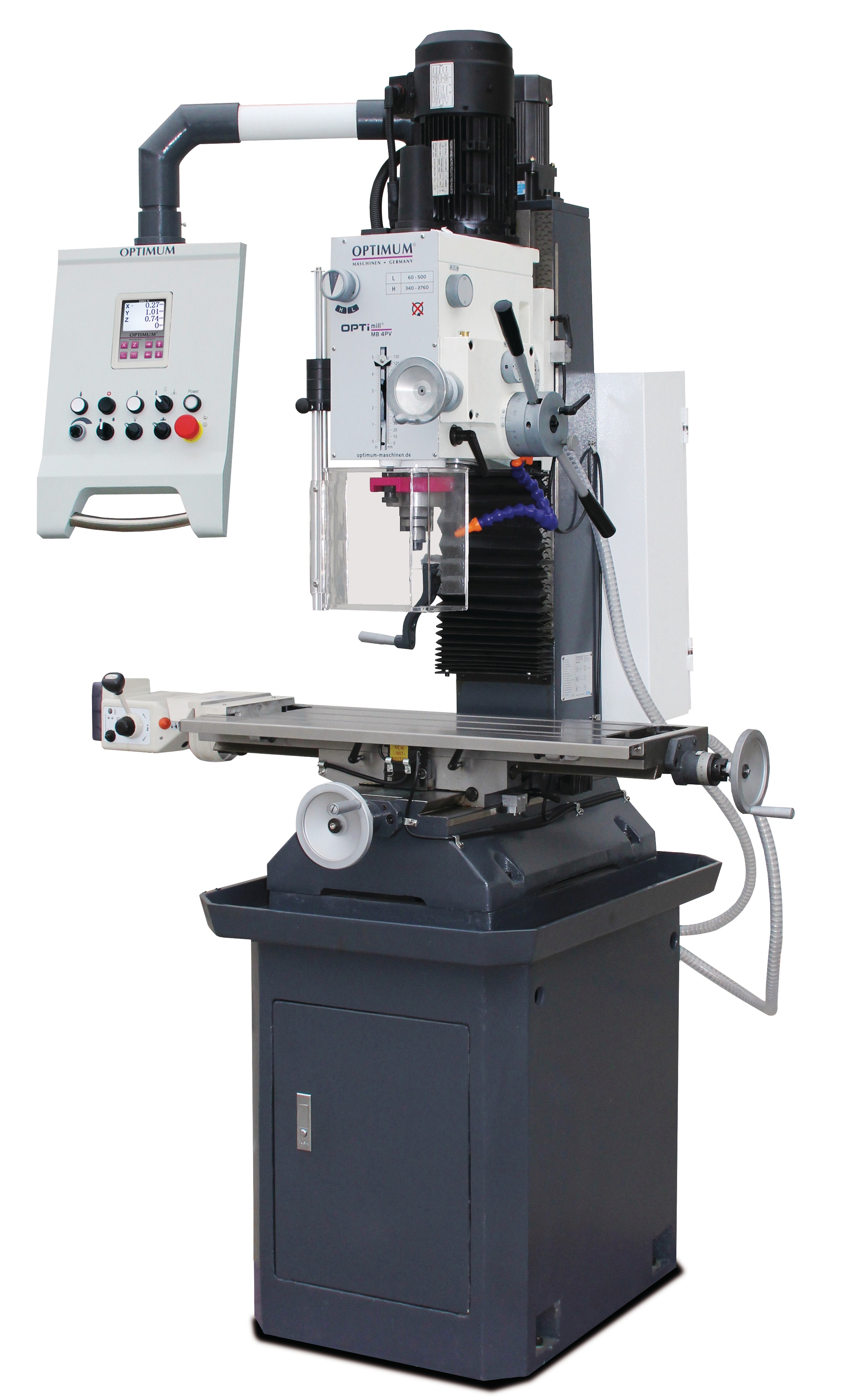

MB 4PV Wiertarko-frezarka


Uniwersalna wiertarko-frezarka z cyfrowym wskaźnikiem położenia i podstawą maszyny z żeliwa. Obrabiarka z elektronicznie-bezstopniowo regulowanym napędem.

Model: MB 4PV

Numer katalogowy: 3338465 Pobierz: Aktualną stronę w PDF Pobierz: Kartę katalogową w PDF

Opis produktu

  • Duża płynność pracy dzięki szlifowanym kołom zębatym przekładni zanurzonym w oleju
  • Jednostopniowy silnik elektryczny
  • Automatyczny wysuw tulei wrzeciona z ręcznym wysuwem precyzyjnym
  • Pozycjonowanie osi Z za pomocą silnika
  • Głowica przekładniowa wychylna o ± 60°
  • Funkcja wiercenia / gwintowania
Model MB 4PV
Nr artykułu 3338465
Dane maszyny
Napięcie elektryczne 230 V / 1 Ph ~50 Hz
Moc silnika napędu wrzeciona 1,5 kW
Wydajność wiercenia-frezowania
Średnica wiercenia w stali (S235JR) Ø 24 mm
Średnica wiercenia ciągłego w stali (S235JR) Ø 20 mm
Maks. średnica głowicy frezarskiej Ø 63 mm
Maks. średnica freza trzpieniowego Ø 26 mm
Mocowanie wrzeciona
Wysuw tulei wrzeciona 120 mm
Mocowanie we wrzecionie MK 4
Średnica tulei wysuwnej 75 mm
Odległość wrzeciona od kolumny 258 mm
Głowica wiertarsko-frezarska
Zakres prędkości obrotowych wrzeciona 60 – 2.760 min-1
Stopnie przekładni 2 stopni
Zakres wychylenia ± 450
Stół krzyżowy
Długość stołu 800 mm
Szerokość stołu 240 mm
Odstęp wrzeciono – stół krzyżowy 420 mm
Szerokość rowka teowego / rozstaw / ilość 14 mm / 80 mm / 3
Automatyczny posuw tulei 0,1 / 0,18 / 0,26 mm/obr
Maksymalne przesuwy
Oś X automatyczna 560 mm
Oś Y ręcznie 195 mm
Oś Z ręcznie 350 mm
Wymiary
Długość 1 220 mm
Szerokość 930 mm
Maks. wysokość 2 110 mm
Ciężar całkowity 495 kg



Akcesoria Nr artykułu
Zestaw równoległych płyt – podkładek, 20-częściowy 3354001
Głowica do frezowania kopiowego oraz czołowego MK 4 3350214
Stopa maszynowa SE1 – wibroizolator (potrzebne są 4 sztuki) 3381012
Głowica wytaczająca MK 4 3352084
Trzpień ustalający uchwytu wiertarskiego MK4 3350304
Uchwyt zaciskowy MK 4 / M16 3352094
Uchwyt do gwintownika M5 – M12 3352042
Konik z regulacją wysokości RST 1 3356155
Asortyment uchwytów do mocowania SPW 12 3352017
Stół obrotowy podziałowy RT 100 3356110
Stół obrotowy podziałowy RTE 165 3356365
