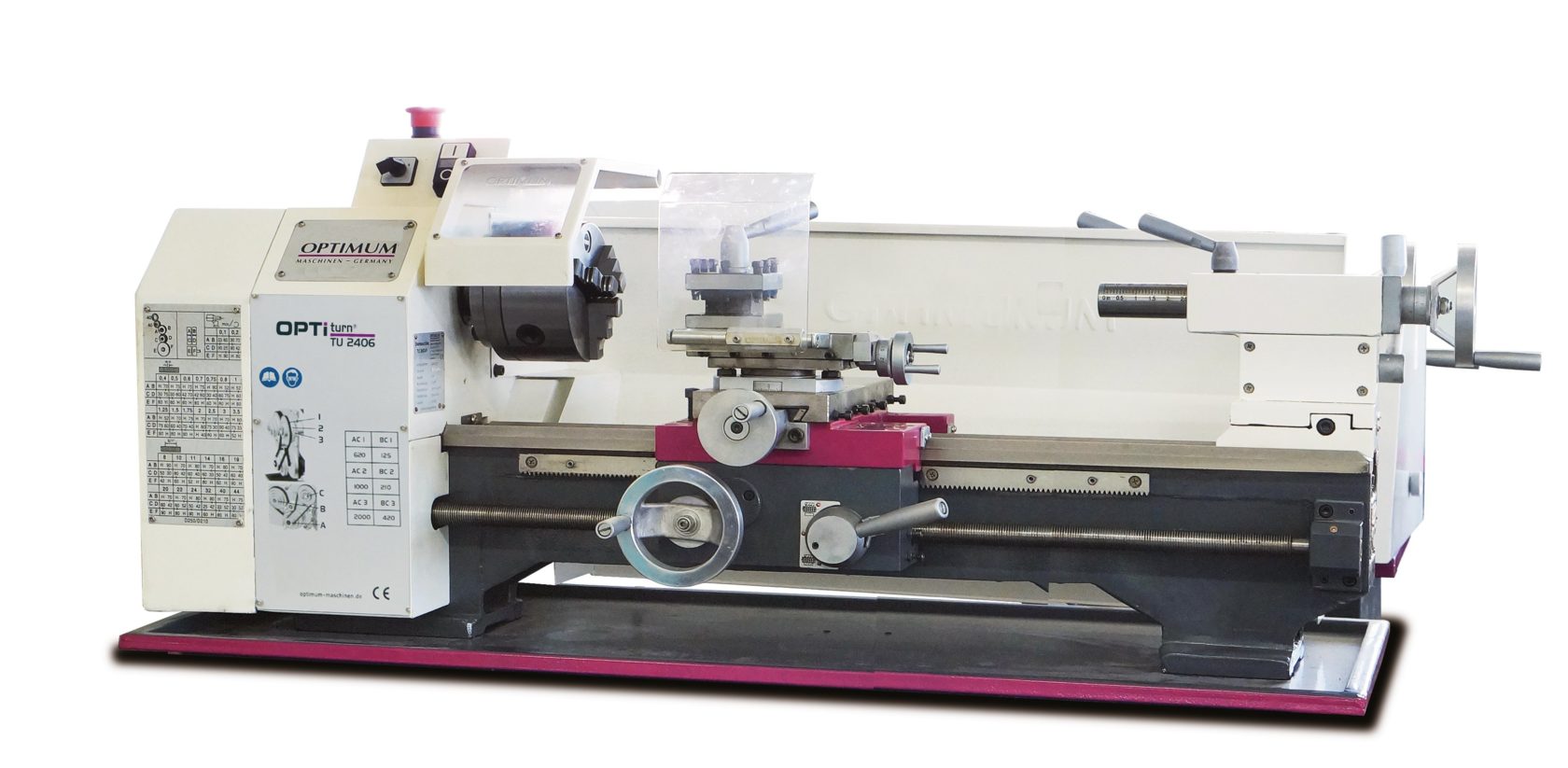

OPTIturn tokarka TU 2406 / 400V


Tokarka dla majsterkowiczów.



Numer katalogowy: 3420353 Pobierz: Aktualną stronę w PDF Pobierz: Kartę katalogową w PDF

Opis produktu

  • Precyzyjne wykończenie

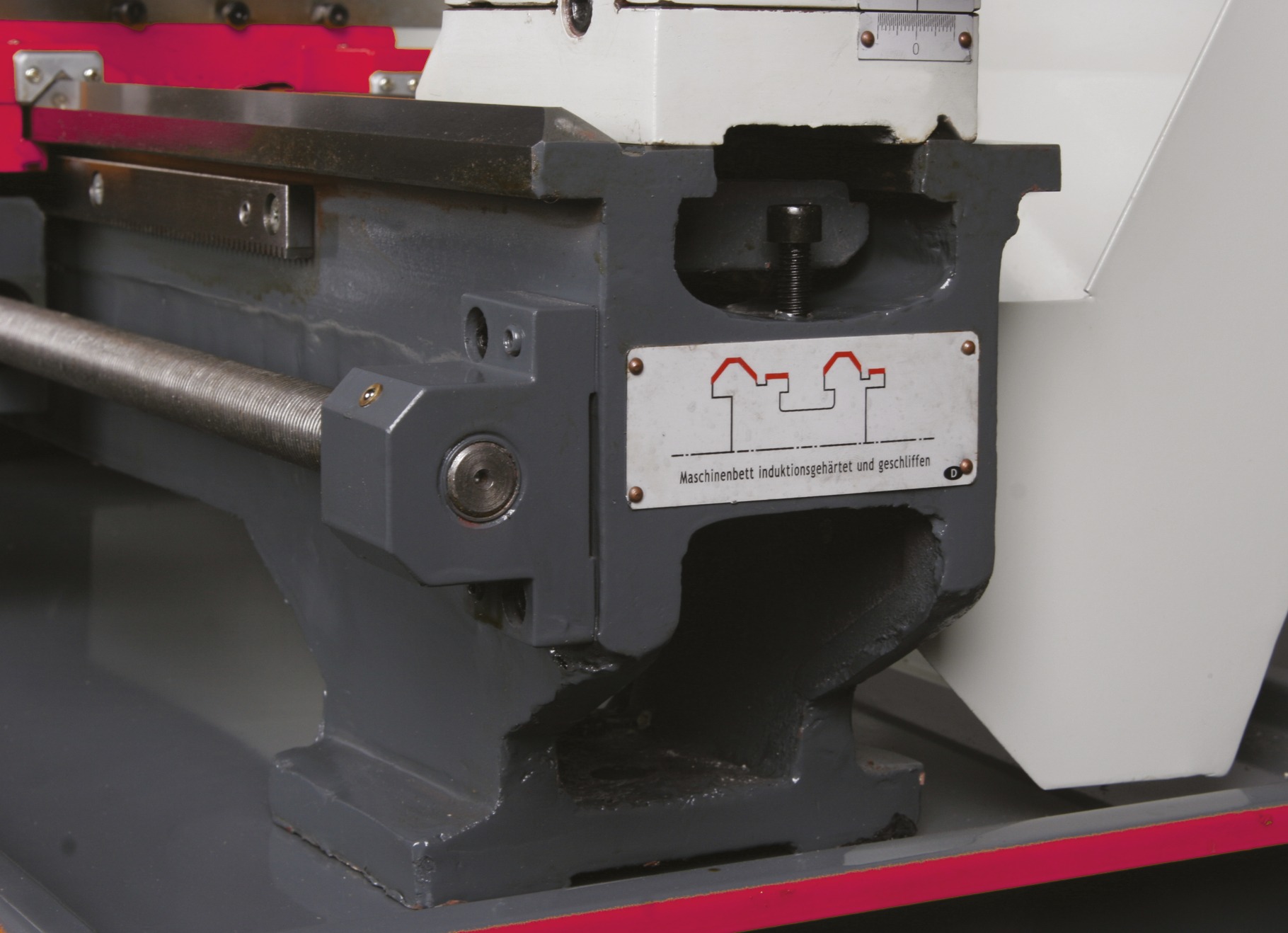

  • Indukcyjnie hartowane i szlifowane prowadnice
  • Gwarantowana dokładność ruchu obrotowego końcówki wrzeciona lepsza niż 0,009 mm
  • Dokładność ruchu obrotowego uchwytu tokarskiego lepsza niż 0,05 mm
  • Ze śrubą pociągową do gwintowania lub automatycznego posuwu wzdłużnego
  • Przełącznik prawo-lewo na panelu obsługi
  • Walcowany gwint śruby trapezowej
  • Wyłącznik awaryjny grzybkowy
  • Obszerny zestaw akcesoriów
  • Trwała wartość

Uwaga! Podstawa stalowa nie jest w standardzie z maszyną

Model TU 2406
Dane maszyny
Napięcie elektryczne 400 V / 3 Ph ~50 Hz
Wrzeciono
Moc silnika napędowego 750 W
Stożek wrzeciona MK 3
Przelot wrzeciona Ø 21 mm
Mocowanie wrzeciona cylindryczne ø 52 mm
Przekrój mocowania narzędzia w czterogniazdowym imaku nożowym – stalowym 14 x 14 mm
Zakresy robocze
Wysokość kłów 125 mm
Rozstaw w kłach 550 mm
Maks. średnica toczenia nad łożem 250 mm
Szerokość łoża 135 mm
Zakres prędkości obrotowych
Prędkość obrotowa wrzeciona 125 – 2.000 min-1
Liczba stopni 6 stopni
Maksymalne przesuwy
Przesuw sań górnych 75 mm
Przesuw suportu poprzecznego 120 mm
Gwinty
Skok gwintu metrycznego 0,4 – 3,5 mm/obr (14 skoków)
Skok gwintu calowego 44 – 10 Gg/cal (12 skoków)
Konik
Mocowanie w tulei konika MK 2
Wysuw tulei konika 70 mm
Wymiary
Długość x szerokość x wysokość 1 310 x 520 x 560 mm
Ciężar netto 125 kg



Wyposażenie standardowe
·         Uchwyt trójszczękowy Ø 125 mm, samocentrujący
·         Kieł centrujący stały MK 2 i MK 3
·         Ścianka tylna
·         Wanna na wióry
·         Czterogniazdowy imak nożowy – stalowy
·         Zestaw zmianowych kół zębatych
·         Narzędzie sterownicze



Akcesoria Nr art.
Podstawa stalowa 3440409
Uchwyt czteroszczękowy Ø 125 mm, samocentrujący (Potrzebny jest kołnierz uchwytu 3440511) 3442812
Uchwyt czteroszczękowy Ø 125 mm z niezależnym nastawem szczęk (Potrzebny jest kołnierz uchwytu 3440511) 3442874
Kołnierz uchwytu (tarcza zabierakowa) Ø 125 mm

(Uchwyt  3442812/3442874)

3440511
Tarcza tokarska – czołowa (bez szczęk) Ø 240 mm 3440552
Podtrzymka stała do detali o maks. średnicy 50 mm 3441315
Podtrzymka ruchoma do detali o maks. średnicy 34 mm 3441310
Imak stalowy szybkozmienny SWH 1-A 3384301
Montaż fabryczny SWH 1-A 9000401
Kieł obrotowy MK2 3440702
Uchwyt zaciskowy 3440505
Zestaw tulei zaciskowych ER 25, 1 – 16 mm 3441109
Zestaw noży tokarskich 10 mm, 11-częściowy 3441108
Zestaw noży tokarskich 10 mm, 5-częściowy 3441664
Zestaw noży tokarskich 12 mm, 5-częściowy 3441666
Zestaw noży tokarskich12 mm, 5-częściowy „Made in Germany“ 3441212
