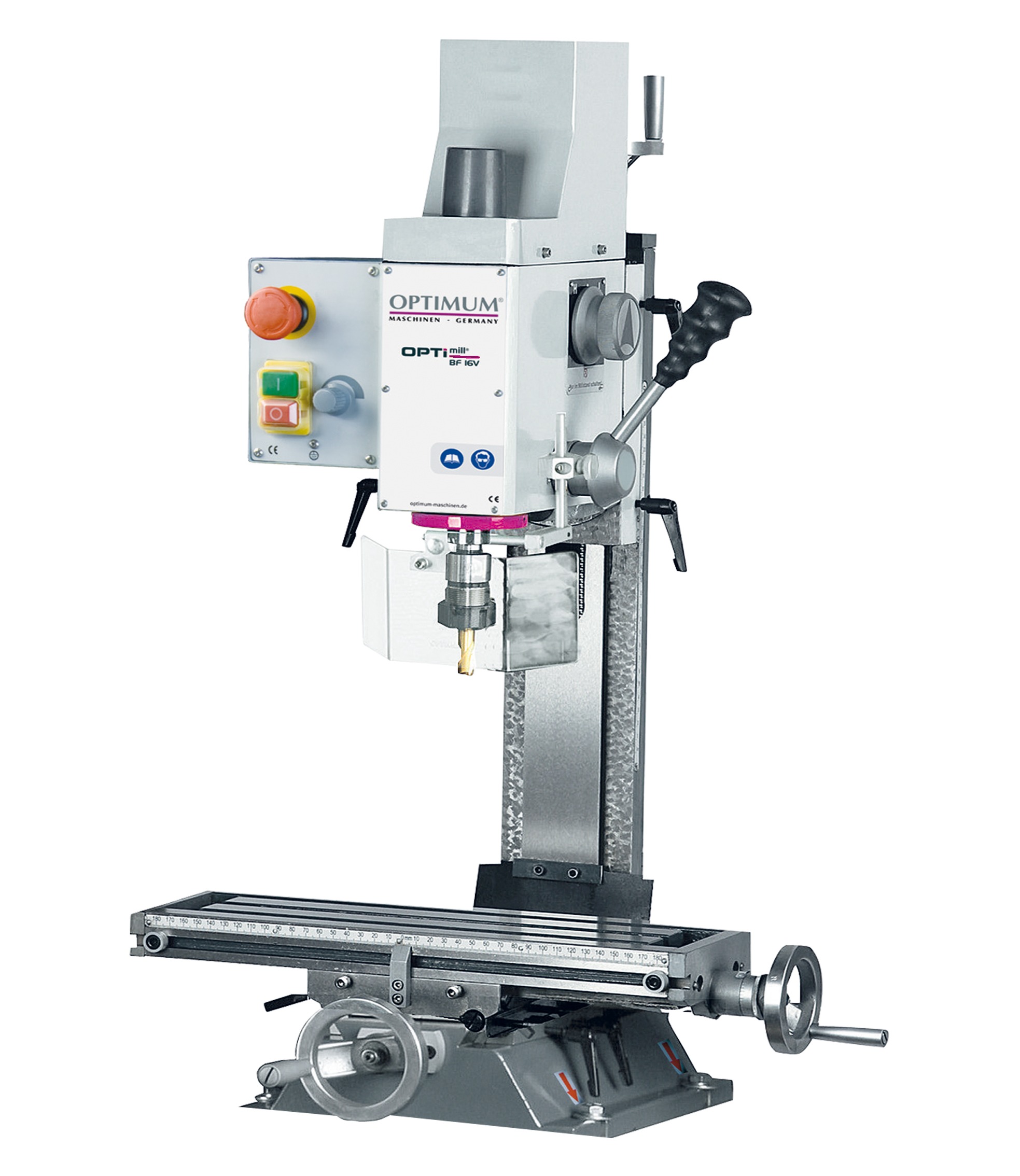

BF 16 Vario Wiertarko-frezarka / 230V
Mała wiertarko-frezarka z elektronicznie bezstopniowo regulowanym napędem dla modelarzy
Model: BF16Vario
Opis produktu
- Możliwość wszechstronnego stosowania
- Wszystkie prowadnice są szlifowane oraz skrobane (kanałki olejowe do smarowania)
- Przesunięta w bok kolumna poszerza zakres stosowania
- Uchwyt narzędziowy MK2
- Filtr elektromagnetyczny (dla ochrony elektroniki przed zakłóceniami sieciowymi klasy B)
- Zabezpieczenia elektryczne – wersja 24 V
- Możliwość odczytu na skalach wszystkich odcinków przesuwu
- Wykonanie z dokładnością narzędziową i protokołem kontroli
- Urządzenie niedrogie i nietracące na wartości
| Model | BF 16Vario |
| Nr artykułu | 3338116 |
| Dane techniczne | |
| Napięcie elektryczne | 230 V / 1 Ph ~50 Hz |
| Moc silnika napędu wrzeciona | 500 W |
| Wydajność wiercenia-frezowania | |
| Średnica wiercenia w stali (S235JR) | Ø 16 mm |
| Średnica wiercenia ciągłego w stali (S235JR) | Ø 12 mm |
| Maks. średnica głowicy frezarskiej | Ø 63 mm |
| Maks. średnica freza trzpieniowego | Ø 20 mm |
| Mocowanie wrzeciona | |
| Wysuw tulei wrzeciona | 50 mm |
| Mocowanie we wrzecionie | MK 2/M 10 |
| Odległość wrzeciona od kolumny | 175 mm |
| Głowica wiertarsko-frezarska | |
| Zakres wychylenia | ± 900 |
| Zakres prędkości obrotowych wrzeciona | 100 – 3.000 min-1 |
| Zakres wychylenia | 2 stopnie, elektronicznie regulowana prędkość obrotowa |
| Stół krzyżowy | |
| Długość stołu | 400 mm |
| Szerokość stołu | 120 mm |
| Szerokość rowka teowego / rozstaw | 10 mm / 35 mm |
| Maksymalne przesuwy | |
| Oś X | 220 mm |
| Oś Y | 160 mm |
| Oś Z | 210 mm |
| Wymiary | |

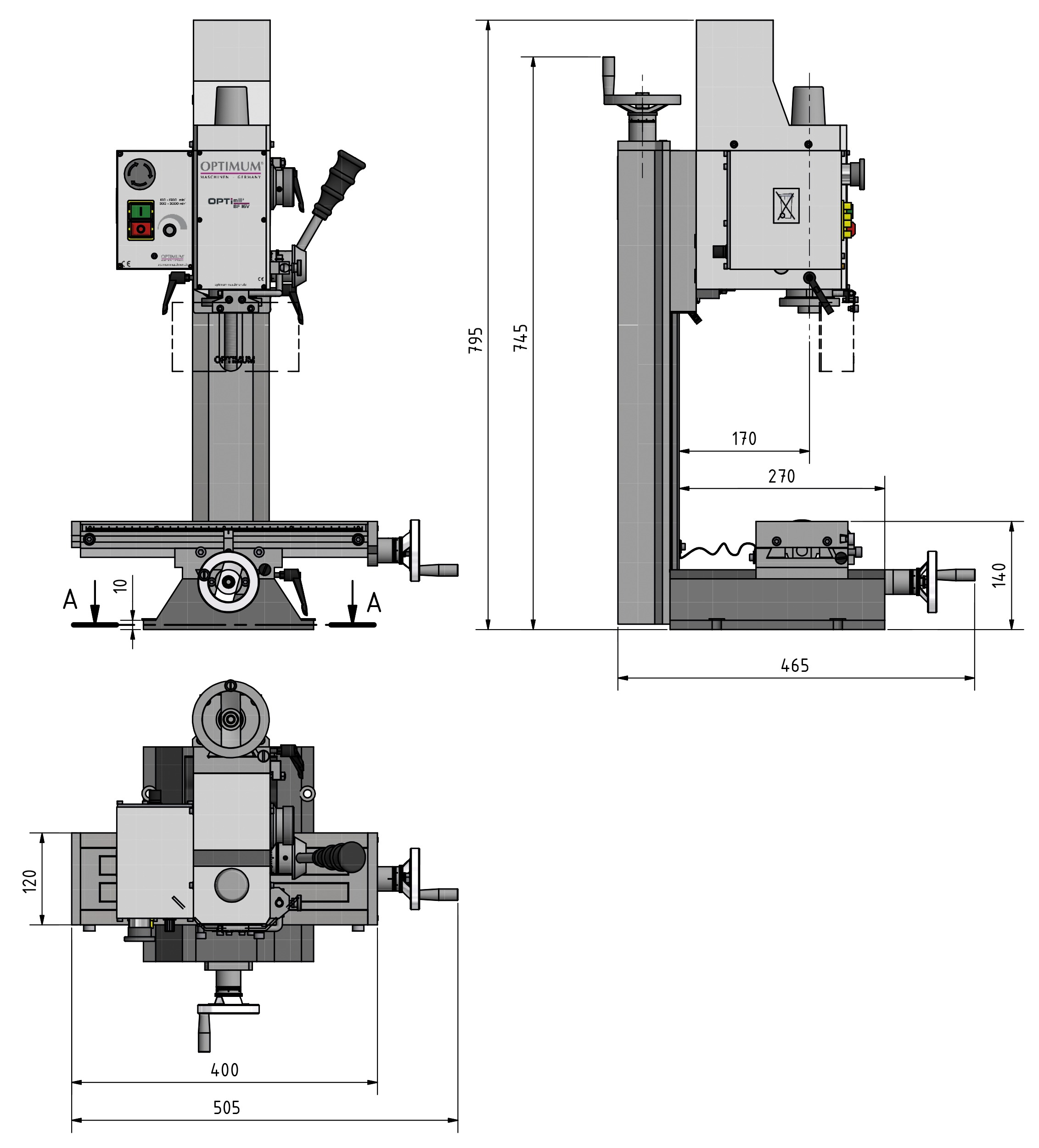

| Długość x szerokość x wysokość | 505 x 465 x 795 mm |
| Ciężar całkowity | 62 kg |
Wyposażenie standardowe:
- Trzpień stożkowy MK 2, B16 M10
- Narzędzie sterownicze
| Akcesoria | Nr artykułu |
| Cyfrowy wskaźnik położenia DRO 5 | 3383975 |
| Montaż fabryczny DRO 5 | 9000420 |

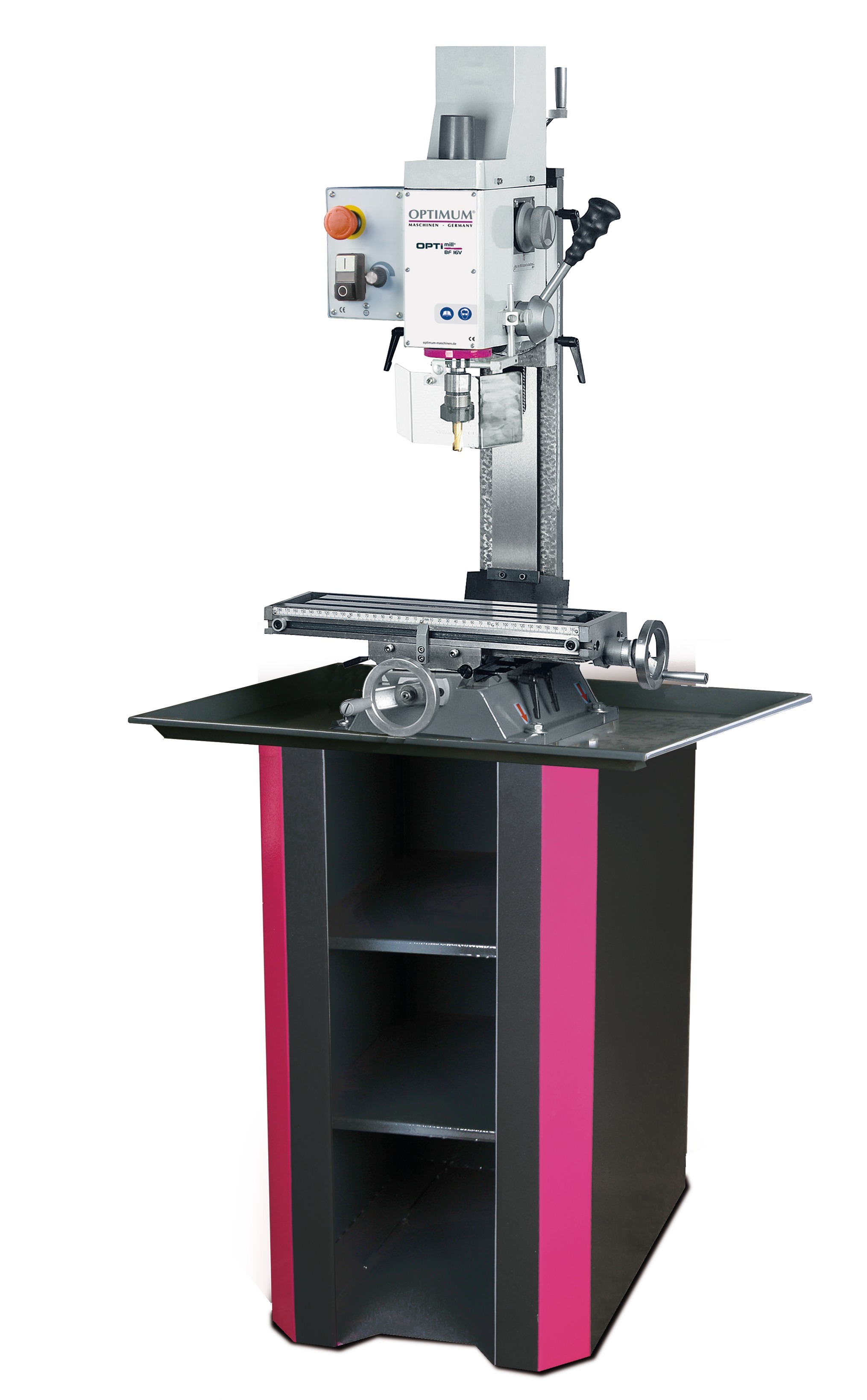

| Uniwersalna podstawa wymiary dł. x szer. x wys.:420 x 340 x 800 mm | 3353000 |
| Wanna na wióry wymiary dł. x szer. x wys.:720 x 470 x 30 mm | 3352999 |
| Stopa maszynowa tłumiąca wibracje SE1 (potrzebne są 4 sztuki) | 3381012 |
| Adapter montażowy „tokarka“ | 3356568 |
| Do montażu kolumny i głowicy frezującej na łożu tokarki: TU 2506 / TU 2807 | |
| Zestaw tulei zaciskowych MK2/M10, mocowanie bezpośrednie, 5-częściowy | 3351980 |
| Zestaw tulei zaciskowych ER 25, 15-częściowy | 3441109 |
| Zestaw frezów HSS z powłoką tytanową | 3352113 |
| 6 frezów DIN 1835 B wersja krótka z 2 ostrzami
6 frezów DIN 1835 B wersja długa z 4 ostrzami |
|
| Adapter montażowy „high speed“ | 3356567 |
| Do montażu silnika High speed (do 26.000 min-1)
dł. x szer. x wys.: 120 x 195 x 185 mm Mocowanie: ø 43 mm (bez silnika) |
|
| Uchwyt wiertarski samozaciskowy (1 – 13 mm) B16 | 3050623 |
| Asortyment uchwytów do mocowania SPW 8 | 3352015 |
| Imadło trójosiowe MV3-75 | 3354175 |
| Imadło dwuosiowe ZAS 50 | 3354170 |
