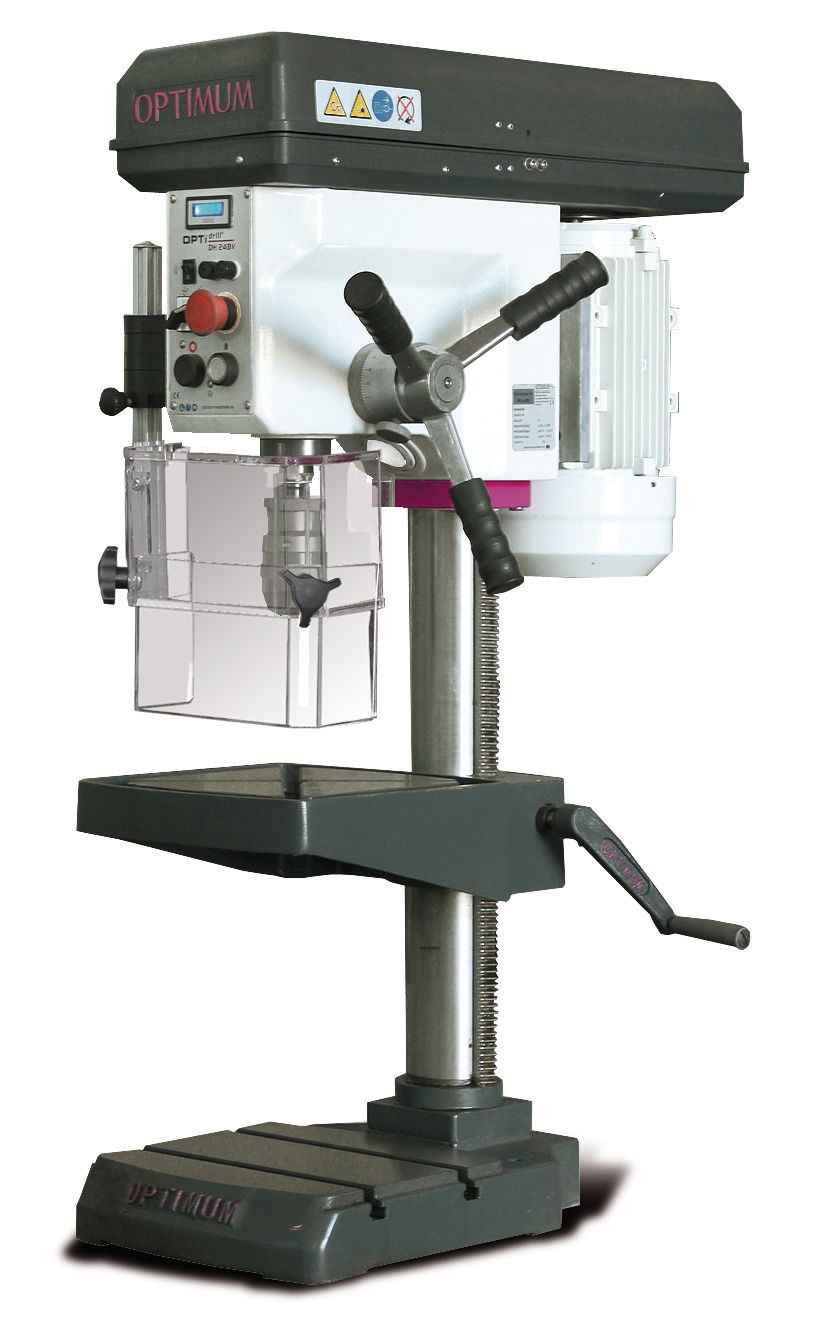

DH 24 BV Wiertarka z bezstopniową przekładnią mechaniczną
Opis produktu
- Płynnie pracujący i wydajny silnik elektryczny
- Długa, ergonomiczna dźwignia wysuwu tulei z odlewu ciśnieniowego aluminiowego, odlewana z jednego kawałka, z miękkimi uchwytami
- Podstawę płytową dzięki odchyleniu stołu wiertarskiego można wykorzystać jako powierzchnię roboczą do bardzo wysokich półwyrobów
- Przełącznik obrotów wrzeciona prawo/lewo
- 2 stopnie prędkości
- Osłona pasa klinowego z wyłącznikiem bezpieczeństwa
| Model | DH 24 BV |
| Nr artykułu | 3020420 |
| Dane techniczne | |
| Napięcie elektryczne | 400 v / 3 Ph ∼50 Hz |
| Moc silnika napędu wrzeciona | 0,85 / 1,5 kW |
| Wydajność wiercenia | |
| Średnica wiercenia w stali (S235JR) | Ø 24 mm |
| Średnica wiercenia ciągłego w stali (S235JR) | Ø 20 mm |
| Mocowanie wrzeciona | |
| Wysuw tulei wrzeciona | 85 mm |
| Mocowanie we wrzecionie | MK 2 |
| Odległość wrzeciona od kolumny | 165 mm |
| Prędkości obrotowe | |
| Zakres prędkości obrotowych wrzeciona, silnik 2-stopniowy, manualny | 300- 4.000 min-1 |
| Stół wiertarski | |
| Powierzchnia robocza stołu wiertarskiego dł. x szer. | 280 x 300 mm |
| Szerokość rowka teowego | 14 mm |
| Obrót stołu roboczego | 360° |
| Odstęp wrzeciono – stół wiertarski | max. 515 mm |
| Podstawa maszyny | |
| Powierzchnia robocza podstawy dł. x szer. | 280 x 260 mm |
| Szerokość rowka teowego / Ilość / Rozstaw | 14 mm / 2 / 120 mm |
| Odstęp wrzeciono – podstawa maszyny | max. 681 mm |
| Wymiary | |
| Średnica kolumny | Ø 80 mm |
| Dł. x szer. x wys. | 665 x 434 x 1000 mm |
| Ciężar całkowity | 115 kg |
Wyposażenie standardowe:
- Uchwyt wiertarski samozaciskowy (1 – 16 mm)
- Stożek Morse’a MK 2
- Rowki teowe
| Akcesoria OPTidrill DH 24 BV | Nr art. |
| Uchwyt wiertarski bezpośredniego mocowania:
MK2 / 1 – 16 mm |
3050571 |
| MK2 / 1 – 13 mm | 3050572 |
| Stożek Morse’a MK2 – B16 | 3050659 |
| Wiertła spiralne HSS MK2 | 3051002 |
| Asortyment uchwytów do mocowania SPW 10 | 3352016 |
| Uniwersalny układ płynu chłodzącego 230 V | 3352002 |
