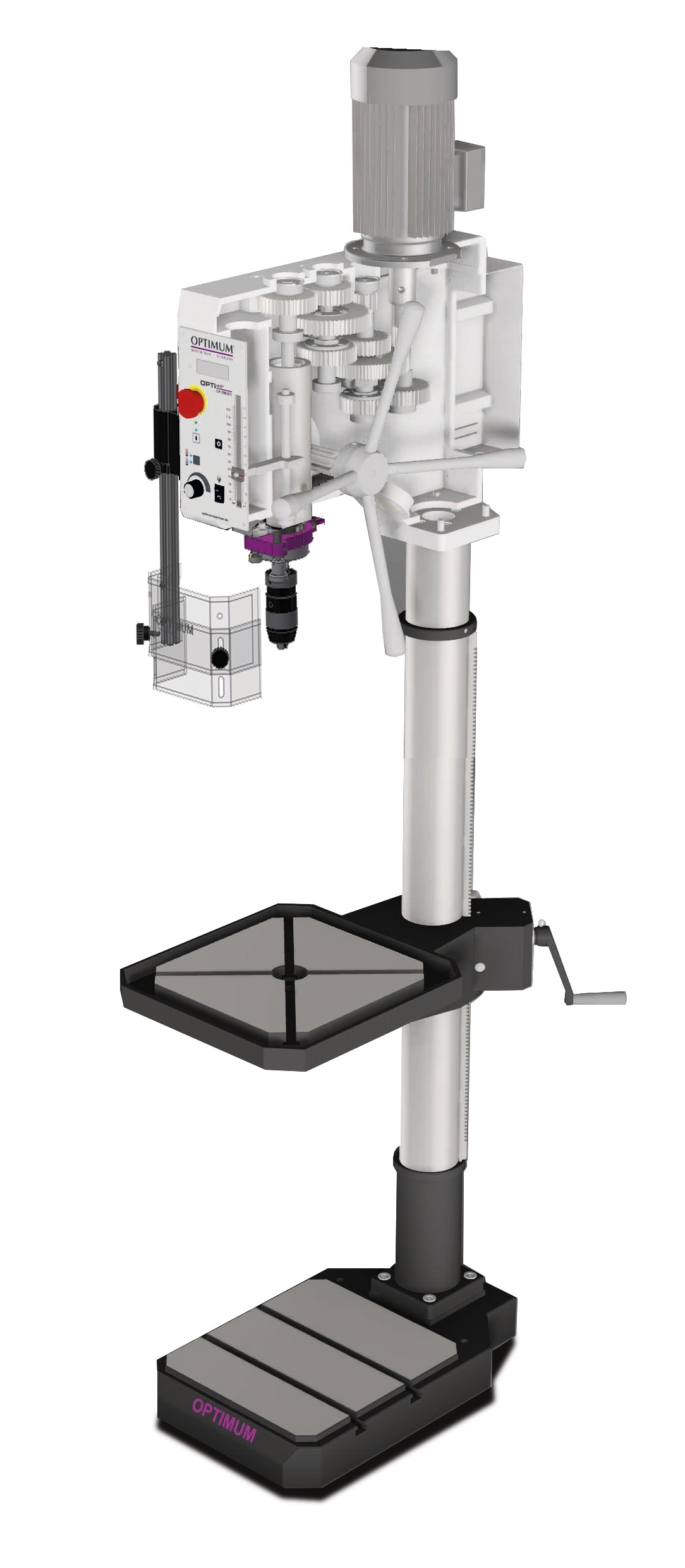

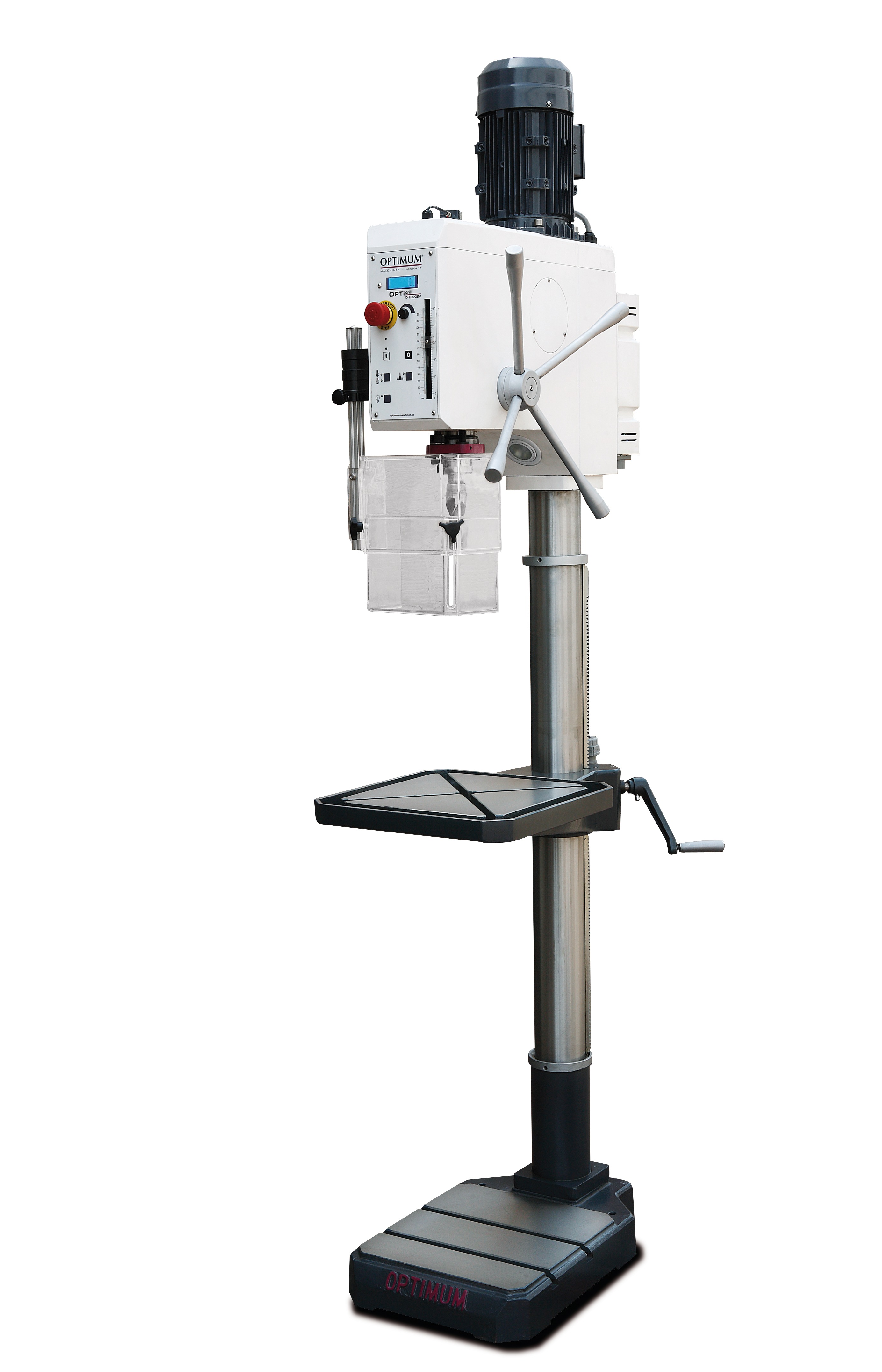

DH 28GSV Wiertarka kolumnowa


Wiertarka kolumnowa z przekładnią i bezstopniową regulacją prędkości obrotowej

Model: OPTidrill DH 28 GSV

Numer katalogowy: 3034235 Pobierz: Aktualną stronę w PDF Pobierz: Kartę katalogową w PDF

Opis produktu

  • Duża płynność pracy dzięki szlifowanym zabierakom zębatkowym
  • Wysoka dokładność ruchu obrotowego ze względu na hartowane i szlifowane wrzeciono główne
  • Duży zakres prędkości obrotowej
  • Ciężka, masywna wersja żeliwna
  • Ogranicznik głębokości wiercenia regulowany w skali milimetrowej
  • Bezobsługowa przekładnia ze smarowaniem
Model DH 28 GSV
Nr artykułu 3034235
Dane techniczne
Napięcie elektryczne 400 v / 3 Ph ∼50 Hz
Moc silnika napędu wrzeciona 1,1 / 1,5 kW
Moc silnika pompy chłodziwa
Wydajność wiercenia
Średnica wiercenia w stali (S235JR) Ø 28 mm
Średnica wiercenia ciągłego w stali (S235JR) Ø 25 mm
Gwintowanie
Mocowanie wrzeciona
Wysuw tulei wrzeciona 127 mm
Mocowanie we wrzecionie MK 3
Odległość wrzeciona od kolumny 260 mm
Automatyczny posuw tulei
Prędkości obrotowe
Zakres prędkości obrotowych wrzeciona, 4 stopnie, elektronicznie regulowana prędkość obrotowa 45- 3.200 min-1
Stół wiertarski
Powierzchnia robocza stołu wiertarskiego dł. x szer. 376 x 394 mm
Szerokość rowka teowego 14 mm
Obrót stołu roboczego 360°
Odstęp wrzeciono – stół wiertarski max. 875 mm
Podstawa maszyny
Powierzchnia robocza podstawy dł. x szer. 350 x 356 mm
Szerokość rowka teowego / Ilość / Rozstaw 14 mm / 2 / 120 mm
Odstęp wrzeciono – podstawa maszyny max. 1285 mm
Wymiary
Średnica kolumny Ø 92 mm
Dł. x szer. x wys. 670 x 550 x 2080 mm
Ciężar całkowity 175 kg

Wyposażenie standardowe DH 28 GSV:

  •  Adapter MK3 – B16
