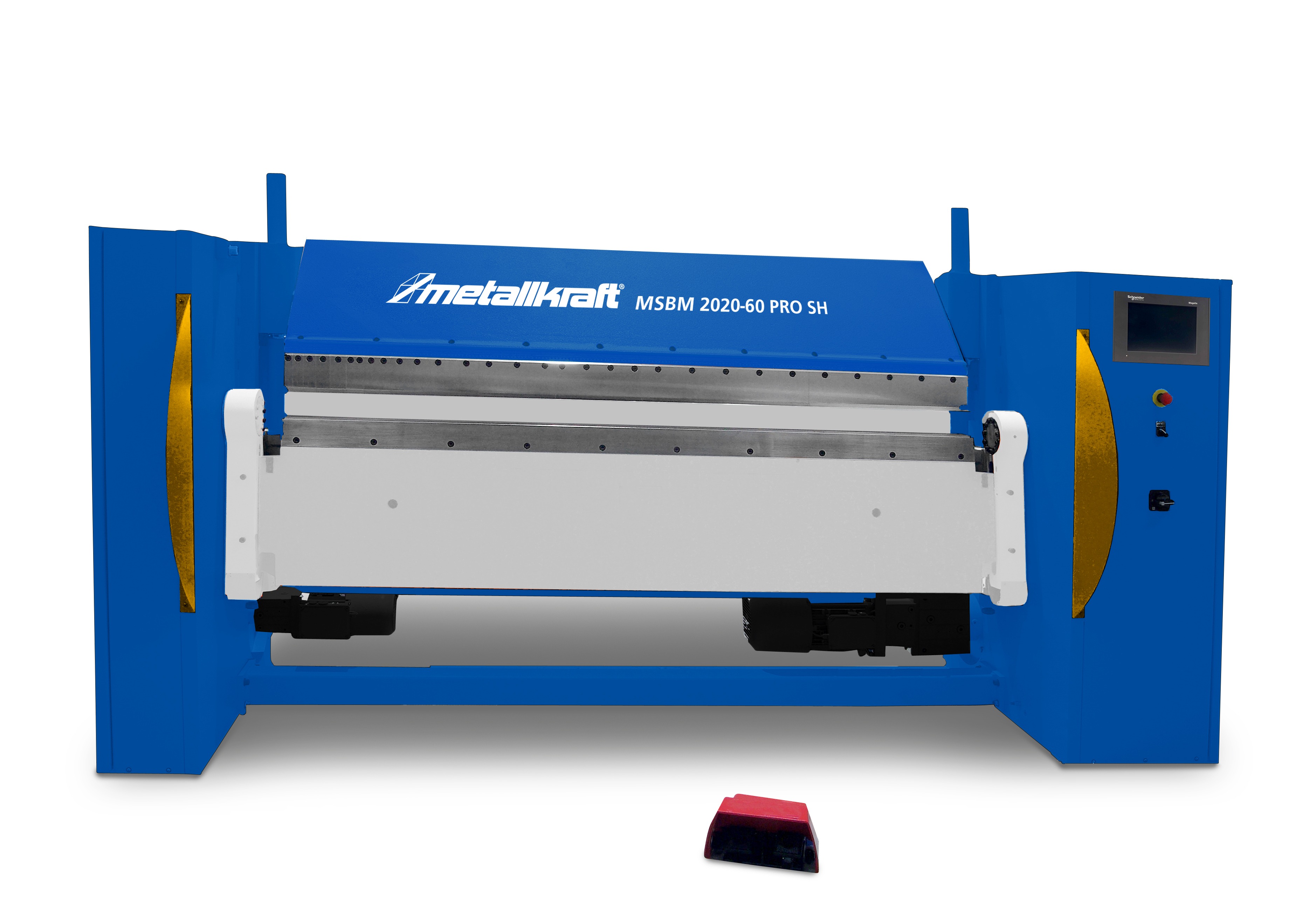

MSBM PRO Silnikowe zaginarki w wersji ciężkiej do blach grubości do 7,0 mm


Modele: MSBM 1520-70 PRO /MSBM 2020-60 PRO /MSBM 2520-50 PRO /MSBM 3020-40 PRO /MSBM 4020-30 PRO /MSBM 1520-70 PRO SH /MSBM 2020-60 PRO SH /MSBM 2520-50 PRO SH /MSBM 3020-40 PRO SH /MSBM 4020-30 PRO SH /MSBM 1520-70 PRO DUO /MSBM 2020-60 PRO DUO /MSBM 2520-50 PRO DUO /MSBM 3020-40 PRO DUO /MSBM 4020-30 PRO DUO

Numer katalogowy: 3779140/ 3779141/ 3779142/ 3779143/ 3779144/ 3779150/ 3779151/ 3779152/ 3779153/ 3779154/3779220/ 3779221/3779222/ 3779223/ 3779224 Pobierz: Aktualną stronę w PDF Pobierz: Kartę katalogową w PDF

Opis produktu

  • Do blach o grubości do 7,0 mm
  • Z obsługą nożną
  • Ciężka, kompaktowa konstrukcja spawana
  • Dynamiczny napęd silnikami firmy Lenze
  • Z ciągłą szyną do gięcia ostrego
  • Seryjnie z ręczną regulacją kąta gięcia
  • Właściwie nie wymaga konserwacji
  • Przedmiot obrabiany jest zaciskany przy użyciu silnika

Modele SH

  • Z wysokimi, segmentowanymi stopkami

Modele DUO

•  Z ciągłą szyną do gięcia ostrego i wysokimi, segmentowanymi stopkami

Typ Podział na segmenty MSBM PRO SH
MSBM 1520-70 PRO SH 25-30-35-40-45-50-75-100-150-220-250-500
MSBM 2020-60 PRO SH 25-30-35-40-45-50-75-100-150-220-250-500-500
MSBM 2520-50 PRO SH 25-30-35-40-45-50-75-100-150-220-250-500-500-500
MSBM 3020-40 PRO SH 25-30-35-40-45-50-75-100-150-220-250-500-500-500-500
MSBM 4020-20 PRO SH 25-30-35-40-45-50-75-100-150-220-250-500-500-500-500-500-500



Model Szerokość

robocza

maks.

Grubość

blachy

maks.*

Przepust między

licem górnym a dolnym maks.

Moc silnika

Lico  Gięcie

Ciężar Wymiary

dł. x szer. x wys. w mm

Nr art.
MSBM 1520-70 PRO 1520 mm 7,0 mm 200 mm 2,2 kW 5,5 kW 4025 kg 2620x1160x1590 3779140
MSBM 2020-60 PRO 2020 mm 6,0 mm 200 mm 2,2 kW 5,5 kW 4650 kg 3120x1160x1590 3779141
MSBM 2520-50 PRO 2520 mm 5,0 mm 200 mm 2,2 kW 5,5 kW 5270 kg 3620x1160x1590 3779142
MSBM 3020-40 PRO 3020 mm 4,0 mm 200 mm 2,2 kW 5,5 kW 6090 kg 4120x1160x1590 3779143
MSBM 4020-30 PRO 4020 mm 3,0 mm 200 mm 2,2 kW 5,5 kW 7460 kg 5120x1160x1590 3779144
MSBM 1520-70 PRO SH 1520 mm 7,0 mm 90 mm 2,2 kW 5,5 kW 4025 kg 2620x1160x1590 3779150
MSBM 2020-60 PRO SH 2020 mm 6,0 mm 90 mm 2,2 kW 5,5 kW 4650 kg 3120x1160x1590 3779151
MSBM 2520-50 PRO SH 2520 mm 5,0 mm 90 mm 2,2 kW 5,5 kW 5270 kg 3620x1160x1590 3779152
MSBM 3020-40 PRO SH 3020 mm 4,0 mm 90 mm 2,2 kW 5,5 kW 6090 kg 4120x1160x1590 3779153
MSBM 4020-30 PRO SH 4020 mm 3,0 mm 90 mm 2,2 kW 5,5 kW 7460 kg 5120x1160x1590 3779154
howość MSBM 1520-70 PRO DUO 1520 mm 7,0 mm 90/200 mm 2,2 kW 5,5 kW 4025 kg 2620x1160x1590 3779220
hZ| MSBM 2020-60 PRO DUO 2020 mm 6,0 mm 90/200 mm 2,2 kW 5,5 kW 4650 kg 3120x1160x1590 3779221
S MSBM 2520-50 PRO DUO 2520 mm 5,0 mm 90/200 mm 2,2 kW 5,5 kW 5270 kg 3620x1160x1590 3779222
S MSBM 3020-40 PRO DUO 3020 mm 4,0 mm 90/200 mm 2,2 kW 5,5 kW 6090 kg 4120x1160x1590 3779223
hOWOść MSBM 4020-30 PRO DUO 4020 mm 3,0 mm 90/200 mm 2,2 kW 5,5 kW 7460 kg 5120x1160x1590 3779224

*Podawana moc odnosi się do materiału o wytrzymałości na rozciąganie 400N/mm2; moc gięcia VA: współczynnik 0,75; moc gięcia aluminium: współczynnik 1,2; do gięcia stali szlachetnej konieczne jest opcjonalne utwardzanie narzędzi

Akcesoria MSBM 1520-70 PRO / SH / DUO Nr art.
Ogranicznik tylny z pokrętłem, urządzeniem pomiarowym i ciągłą belką, 75-760mm 3797010
Ogranicznik tylny z pokrętłem, urządzeniem pomiarowym i palcami oporowymi, 6-760mm 3797020
Sterownik PT 1, ustawianie kąta gięcia potencjometrem z przodu maszyny 3797160
Sterownik Schneider TM 238, możliwość ustawiania kąta gięcia na ekranie dotykowym sterownika NC, zapisywanie sekwencji fazowania 3797500
Sterownik Schneider CNC2A, ustawianie kąta gięcia i ogranicznika tylnego na ekranie dotykowym sterownika NC, silnikowy ogranicznik tylny z palcami oporowymi, 15-1000mm, możliwość zapisywania sekwencji fazowania  3797590
Sterownik Schneider CNC3A, ustawianie kąta gięcia, ogranicznika tylnego i lica górnego na ekranie dotykowym sterownika NC, silnikowy ogranicznik tylny z palcami oporowymi, 15-1000mm, możliwość zapisywania sekwencji fazowania 3797610
Sterownik CNC FF101 z grafiką 3D, ekran
dotykowy 19″, silnikowy ogranicznik tylny z palcami oporowymi, 15-1000mm
3797620



Akcesoria MSBM 2020-60 PRO / SH / DUO Nr art.
Ogranicznik tylny z pokrętłem, urządzeniem pomiarowym i ciągłą belką, 75-760mm  3797011
Ogranicznik tylny z pokrętłem, urządzeniem pomiarowym i palcami oporowymi, 6-760mm 3797021
Sterownik PT 1, ustawianie kąta gięcia potencjometrem z przodu maszyny 3797160
Sterownik Schneider TM 238, możliwość ustawiania kąta gięcia na ekranie dotykowym sterownika NC, zapisywanie sekwencji fazowania 3797500
Sterownik Schneider CNC2A, ustawianie kąta gięcia i ogranicznika tylnego na ekranie dotykowym sterownika NC, silnikowy ogranicznik tylny z palcami oporowymi, 15-1000mm, możliwość zapisywania sekwencji fazowania 3797591
Sterownik Schneider CNC3A, ustawianie kąta gięcia, ogranicznika tylnego i lica górnego na ekranie dotykowym sterownika NC, silnikowy ogranicznik tylny z palcami oporowymi, 15-1000mm, możliwość zapisywania sekwencji fazowania 3797611
Sterownik CNC FF101 z grafiką 3D, ekran dotykowy 19″, silnikowy ogranicznik tylny z palcami oporowymi, 15-1000mm 3797621



Akcesoria MSBM 2520-50 PRO / SH / DUO Nr art.
Ogranicznik tylny z pokrętłem, urządzeniem pomiarowym i ciągłą belką, 75-760mm  3797012
Ogranicznik tylny z pokrętłem, urządzeniem pomiarowym i palcami oporowymi, 6-760mm 3797022
Sterownik PT 1, ustawianie kąta gięcia potencjometrem z przodu maszyny 3797160
Sterownik Schneider TM 238, możliwość ustawiania kąta gięcia na ekranie dotykowym sterownika NC, zapisywanie sekwencji fazowania 3797500
Sterownik Schneider CNC2A, ustawianie kąta gięcia i ogranicznika tylnego na ekranie dotykowym sterownika NC, silnikowy ogranicznik tylny z palcami oporowymi, 15-1000mm, możliwość zapisywania sekwencji fazowania  3797592
Sterownik Schneider CNC3A, ustawianie kąta gięcia, ogranicznika tylnego i lica górnego na ekranie dotykowym sterownika NC, silnikowy ogranicznik tylny z palcami oporowymi, 15-1000mm, możliwość zapisywania sekwencji fazowania 3797612
Sterownik CNC FF101 z grafiką 3D, ekran dotykowy 19″, silnikowy ogranicznik tylny z palcami oporowymi, 15-1000mm 3797622
Hartowanie narzędzi standardowych w MSM 2520-50 PRO, szyna do gięcia ostrego, lista gnąca i podstawa łożyska hartowane 3799132



Akcesoria MSBM 3020-40 PRO / SH / DUO Nr art.
Ogranicznik tylny z pokrętłem, urządzeniem pomiarowym i ciągłą belką, 75-760mm 3797013
Ogranicznik tylny z pokrętłem, urządzeniem pomiarowym i palcami oporowymi, 6-760mm 3797023
Sterownik PT 1, ustawianie kąta gięcia potencjometrem z przodu maszyny 3797160
Sterownik Schneider TM 238, możliwość ustawiania kąta gięcia na ekranie dotykowym sterownika NC, zapisywanie sekwencji fazowania 3797500
Sterownik Schneider CNC2A, ustawianie kąta gięcia i ogranicznika tylnego na ekranie dotykowym sterownika NC, silnikowy ogranicznik tylny z palcami oporowymi, 15-1000mm, możliwość zapisywania sekwencji fazowania 3797593
Sterownik Schneider CNC3A, ustawianie kąta gięcia, ogranicznika tylnego i lica górnego na ekranie dotykowym sterownika NC, silnikowy ogranicznik tylny z palcami oporowymi, 15-1000mm, możliwość zapisywania sekwencji fazowania 3797613
Sterownik CNC FF101 z grafiką 3D, ekran dotykowy 19″, silnikowy ogranicznik tylny z palcami oporowymi, 15-1000mm 3797623
Hartowanie narzędzi standardowych w MSM 3020-40 PRO, szyna do gięcia ostrego, lista gnąca i podstawa łożyska hartowane 3799133



Akcesoria MSBM 4020-30 PRO / SH / DUO Nr art.
Ogranicznik tylny z pokrętłem, urządzeniem pomiarowym i ciągłą belką, 75-760mm 3797014
Ogranicznik tylny z pokrętłem, urządzeniem pomiarowym i palcami oporowymi, 6-760mm 3797024
Sterownik PT 1, ustawianie kąta gięcia potencjometrem z przodu maszyny 3797160
Sterownik Schneider TM 238, możliwość ustawiania kąta gięcia na ekranie dotykowym sterownika NC, zapisywanie sekwencji fazowania 3797500
Sterownik Schneider CNC2A, ustawianie kąta gięcia i ogranicznika tylnego na ekranie dotykowym sterownika NC, silnikowy ogranicznik tylny z palcami oporowymi, 15-1000mm, możliwość zapisywania sekwencji fazowania 3797594
Sterownik Schneider CNC3A, ustawianie kąta gięcia, ogranicznika tylnego i lica górnego na ekranie dotykowym sterownika NC, silnikowy ogranicznik tylny z palcami oporowymi, 15-1000mm, możliwość zapisywania sekwencji fazowania 3797614
Sterownik CNC FF101 z grafiką 3D, ekran dotykowy 19″, silnikowy ogranicznik tylny z palcami oporowymi, 15-1000mm 3797624

Utwardzanie narzędzi standardowych na zamówienie!

■ Hartowana szyna do gięcia ostrego i listwa gnąca

■ Hartowane segmentowane narzędzia i listwa gnąca

■ Hartowane segmentowane stopki i listwa gnąca
