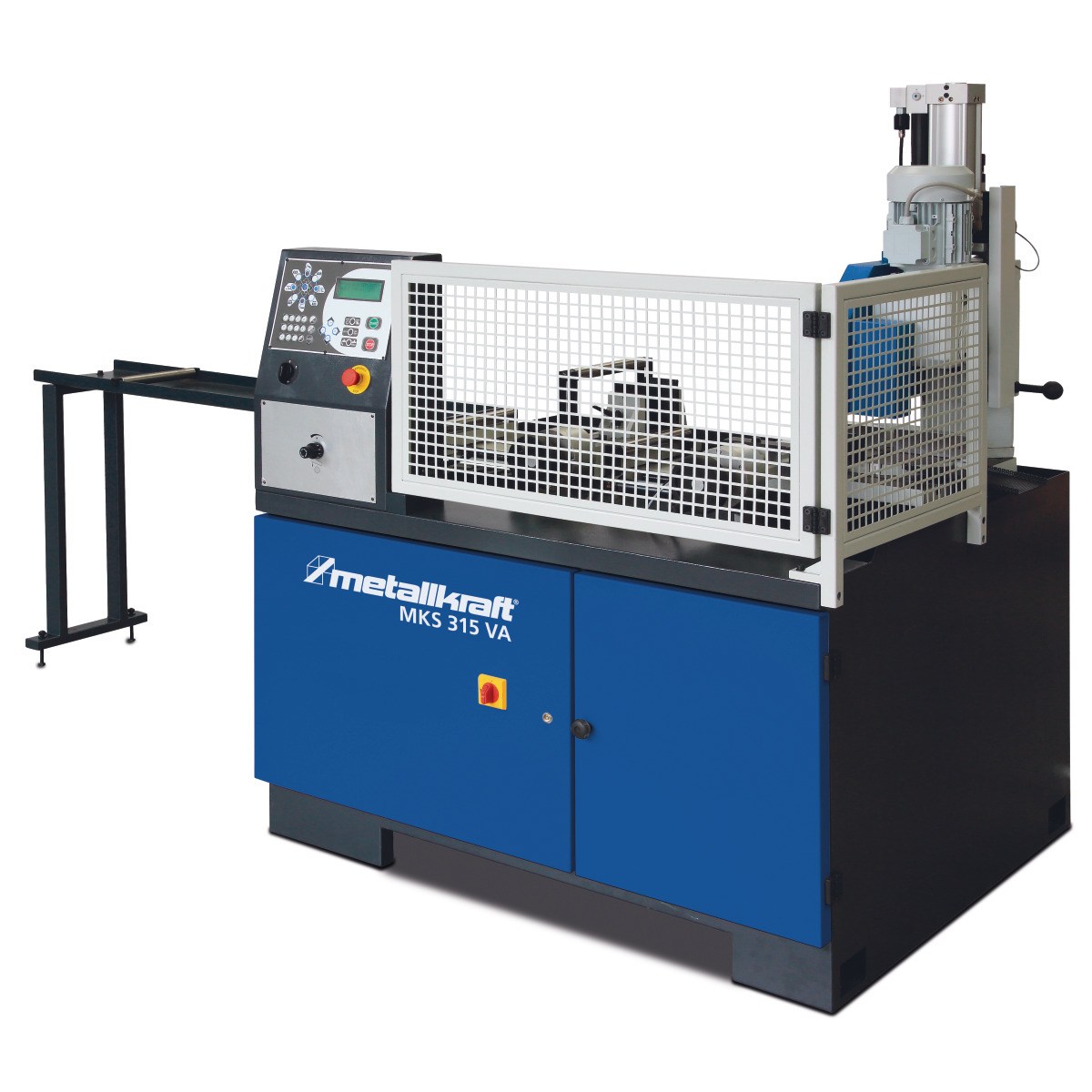

MKS 315 VA Automatyczna hydrauliczna pionowa piła tarczowa do metalu


Automatyczna hydrauliczna pionowa piła tarczowa do metalu ze sterownikiem CNC

Model: MKS 315 VA

Numer katalogowy: 3624315 Pobierz: Aktualną stronę w PDF Pobierz: Kartę katalogową w PDF

Opis produktu

Argumenty w postaci jakości, wydajności i ceny

  • Prosta i intuicyjna obsługa
  • Dwie prędkości cięcia
  • Głowica maszyny prowadzona w pionie, z prowadnicą o kształcie jaskółczego ogona
    i regulowaną listwą klinową, odchylana o 45° w lewo i 60° w prawo, z blokadą przy 45°, 0°, -45°, -60°
  • Regulowany ogranicznik głębokości do skoku pionowego głowicy piły
  • Przekładnia redukcyjna, pracująca cicho w kąpieli olejowej
  • Pompa płynu chłodzącego z filtrem
  • Strumieniowa dystrybucja płynu chłodzącego poprawia smarowanie
  • Pneumatyczne imadło szybko mocujące, przesuwane poprzecznie z mechanizmem zabezpieczającym przed zadziorami
  • Łamacz wióra T6 do czyszczenia brzeszczotu
  • Instalacja elektryczne o niskim napięciu 24 V, z wyłącznikiem awaryjnym, włącznikiem głównym, przełącznikiem wybierakowym prędkości obrotowej, wyzwalaczem niskonapięciowym i zabezpieczeniem przeciążeniowym

Sposób działania automatu

  • Posuw materiału
  • Zamykanie imadła i aktywowanie silnika
  • Aktywacja pompy płynu chłodzącego
  • Opuszczanie głowicy piły do cięcia
  • Powrót wózka podającego do ustalonej miary
  • Powrót głowicy piły do pozycji wyjściowej
  • Otwarcie imadła
  • Powtórzenie cyklu

Zawartość przesyłki:

  • Podstawa maszyny
  • Układ płynu chłodzącego z filtrem
  • Prowadnica rolkowa materiału 1000 mm
  • Instrukcja obsługi
  • Zgarniak wiórów T4
  • Bez brzeszczotu
Model MKS 315VA
Nr art. 3624315
Dane techniczne
Moc silnika 3 x 400 V / 50 Hz 1,3 – 1,8 kW
Prędkości obrotowe 33 – 66 min-1
Rozstaw mocowania imadła maszynowego 120 mm
Średnica brzeszczotu Ø 315 mm
Wymiary (dł. x szer. x wys.) w mm 2500 x 1000 x 2000 mm
Ciężar 550 kg

Wydajność cięcia MKS 315VA

Zakresy cięcia Przekrój okrągły – wałek Przekrój okrągły – rura Przekrój kwadratowy Przekrój prostokątny
  90 ° Ø 70 mm Ø 100 mm 90 x 90 mm 80 x 120 mm
-45 ° Ø 70 mm Ø 90 mm 80 x 80 mm 80 x 80 mm
+45° Ø 70 mm Ø 90 mm 80 x 80 mm 80 x 80 mm
+60° Ø 70 mm Ø 80mm 70 x 70 mm 80 x 70 mm



Akcesoria Nr art.
Koncentrat płynu chłodzącego 5 I 3601751
Chipmag (urządzenie do unoszenia wiórów) 3850010
Mikrodozownik MD 11 – 24V AC 3608011
Mikrodozownik MD 12 – 24V AC 3608012
Montaż mikrodozownika 9002000
Brzeszczoty MKS 350 VA
HSS brzeszczot DM05 Ø 315×2,5×32 mm t4 1)
 3653154
HSS brzeszczot DM05 Ø 315×2,5×32 mm t6 1) 3653156
HSS brzeszczot DM05 Ø 315×2,5×32 mm t8 1) 3653158

1)t = układ zębów

Zgarniak wiórów do MKS 350 VA Nr art.
051/24 do Ø315, 350mm t4 03620512404
051/24 do Ø315, 350mm t6 03620512406
051/24 do Ø315, 350mm t8 03620512408
051/24 do Ø315, 350mm t10 03620512410
