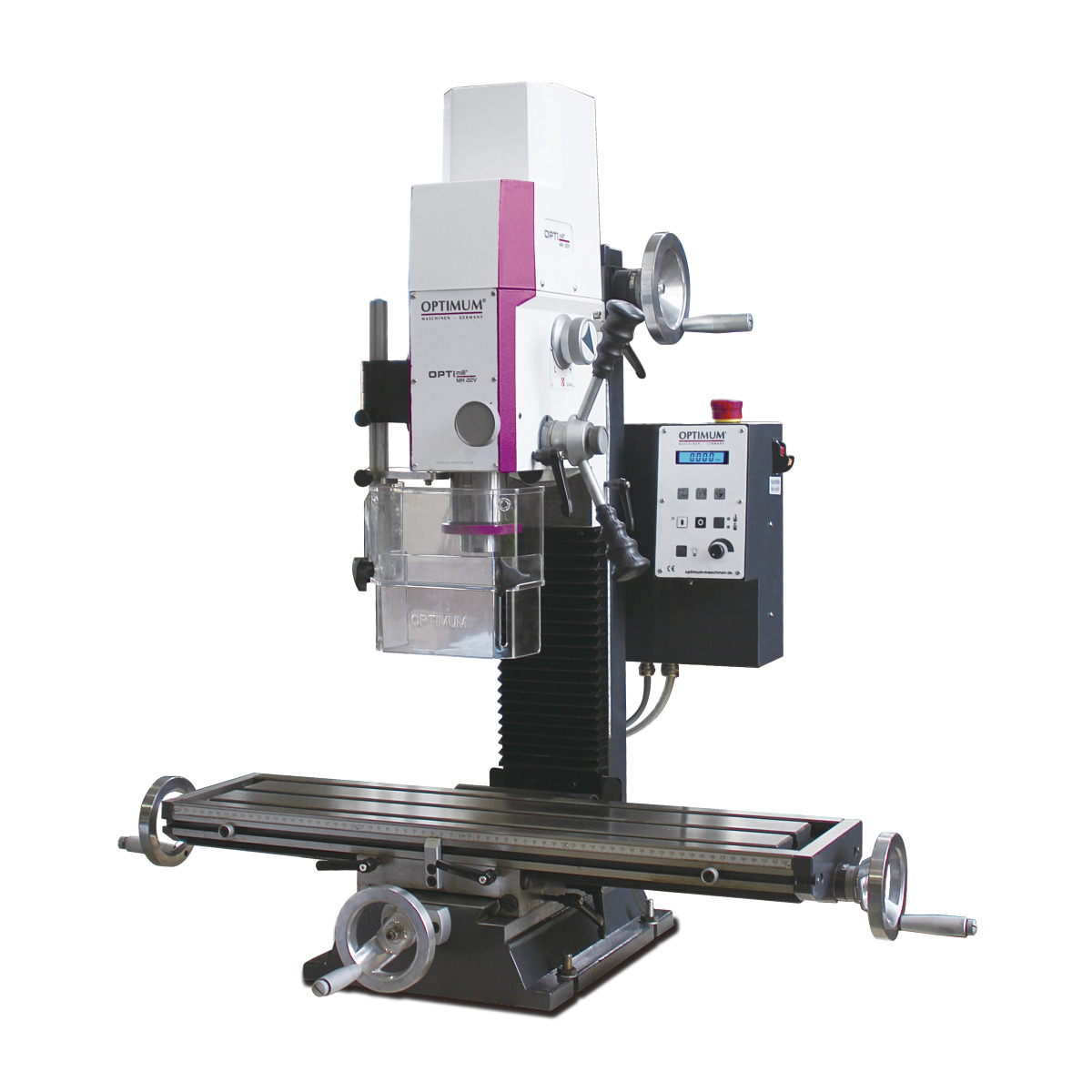

MH 22V Wiertarko-frezarka


Stabilna wiertarko-frezarka z elektronicznym bezstopniowym napędem.

Model: MH 22V

Numer katalogowy: 3338135 Pobierz: Aktualną stronę w PDF Pobierz: Kartę katalogową w PDF

Opis produktu

  • Bezstopniowa regulacja prędkości obrotowej
  • Prosta wymiana narzędzia
  • Wrzeciona posuwu ustawiane regulowanymi nakrętkami
  • Wszystkie prowadnice są szlifowane i wiórkowane (kieszenie olejowe do smarowania)
  • Łożyska kulkowe skośne w osiach, ustawiane bez luzu
  • Głowica wiertarsko-frezująca wychylana o ± 90 stopni
  • Osłona ochronna o regulowanej wysokości z mikroprzełącznikiem
Model MH 22V
Nr artykułu 3338135
Dane techniczne
Napięcie elektryczne 230 V / 1 Ph ~50 Hz
Moc silnika napędu wrzeciona 950W
Wydajność wiercenia-frezowania
Średnica wiercenia w stali (S235JR) Ø 20mm
Średnica wiercenia ciągłego w stali (S235JR) Ø 16 mm
Maks. średnica głowicy frezarskiej Ø 52 mm
Maks. średnica freza trzpieniowego Ø 12 mm
Mocowanie wrzeciona
Wysuw tulei wrzeciona 50 mm
Mocowanie we wrzecionie BT20
Odległość wrzeciona od kolumny 170 mm
Głowica wiertarsko-frezarska
Zakres wychylenia ± 600
Zakres prędkości obrotowych wrzeciona 90- 3.000 min-1
Zakres wychylenia 2 stopnie, elektronicznie regulowana prędkość obrotowa
Stół krzyżowy
Długość stołu 700 mm
Szerokość stołu 180 mm
Szerokość rowka teowego / rozstaw 12 mm / 63 mm
Maksymalne obciążenie stołu krzyżowego 50 kg
Maksymalne przesuwy
Oś X 480 mm
Oś Y 175 mm
Oś Z 210 mm
Wymiary
Długość x szerokość x wysokość 945 x 650 x 950 mm
Waga 120 kg
