HPS – Kombinowane hydrauliczne nożyce do profili stalowych / dziurkowniki


HPS – Kombinowane hydrauliczne nożyce do profili stalowych / dziurkowniki z maks. 5 stacjami obróbki i obsługą nożną

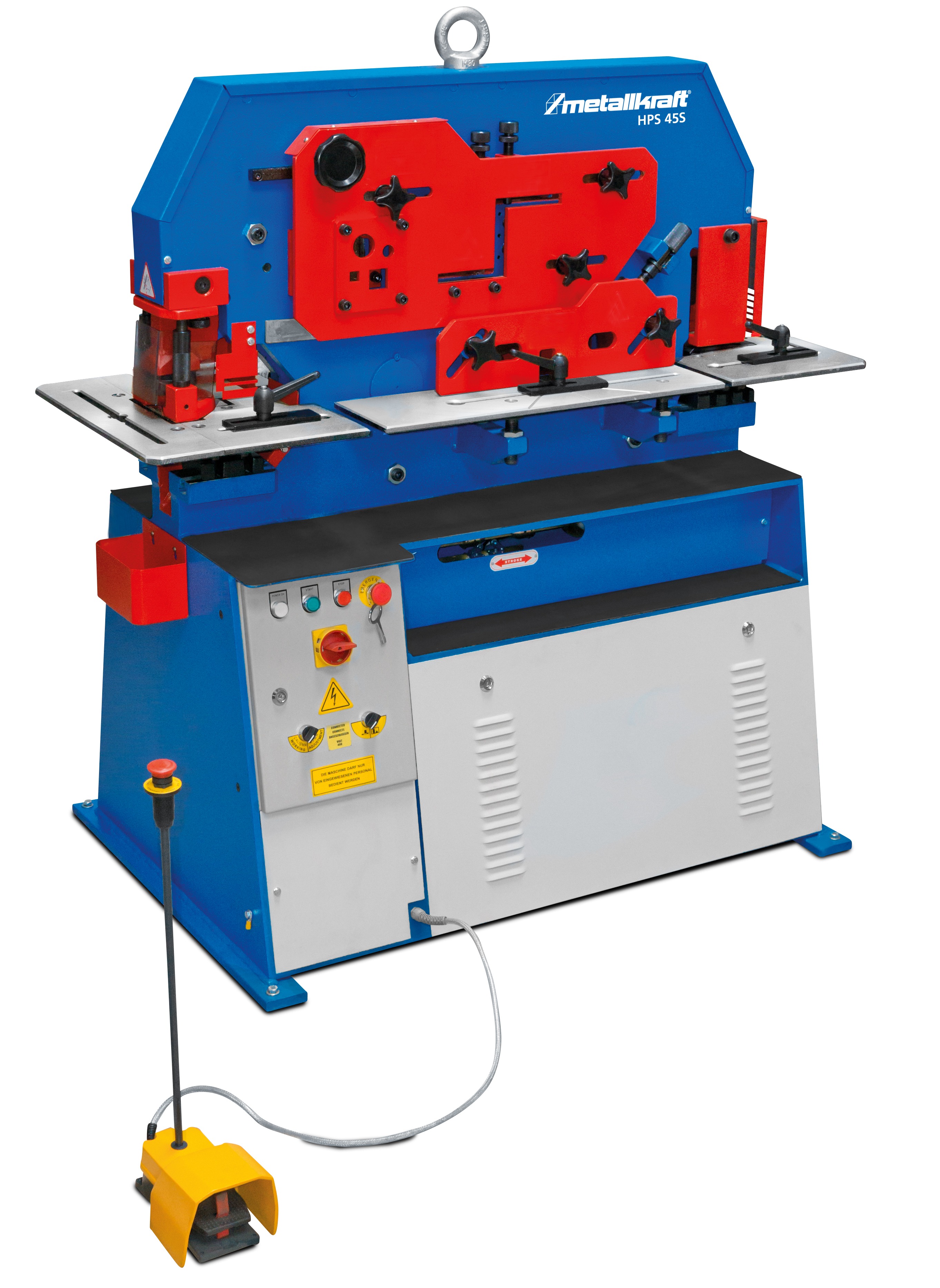

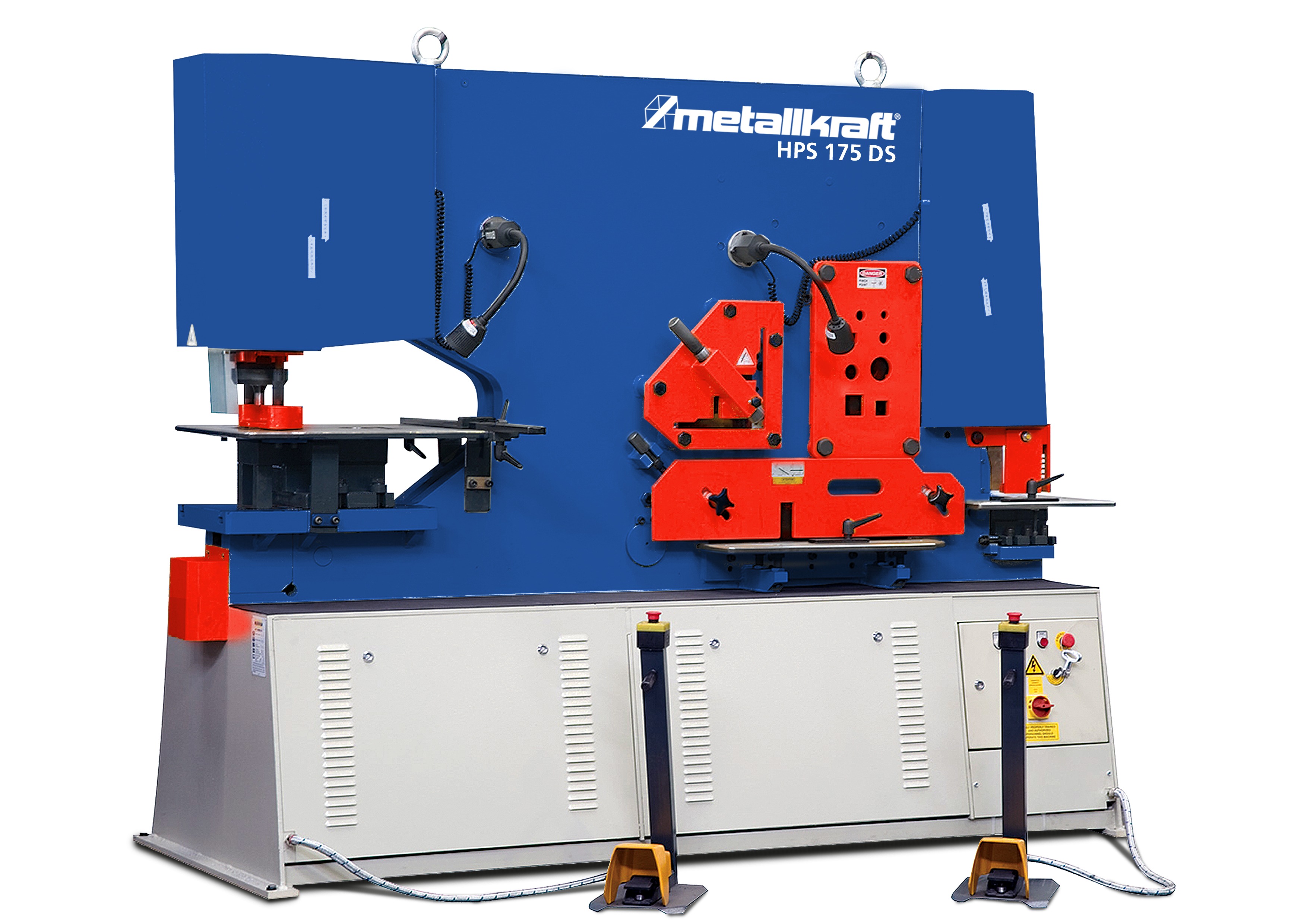

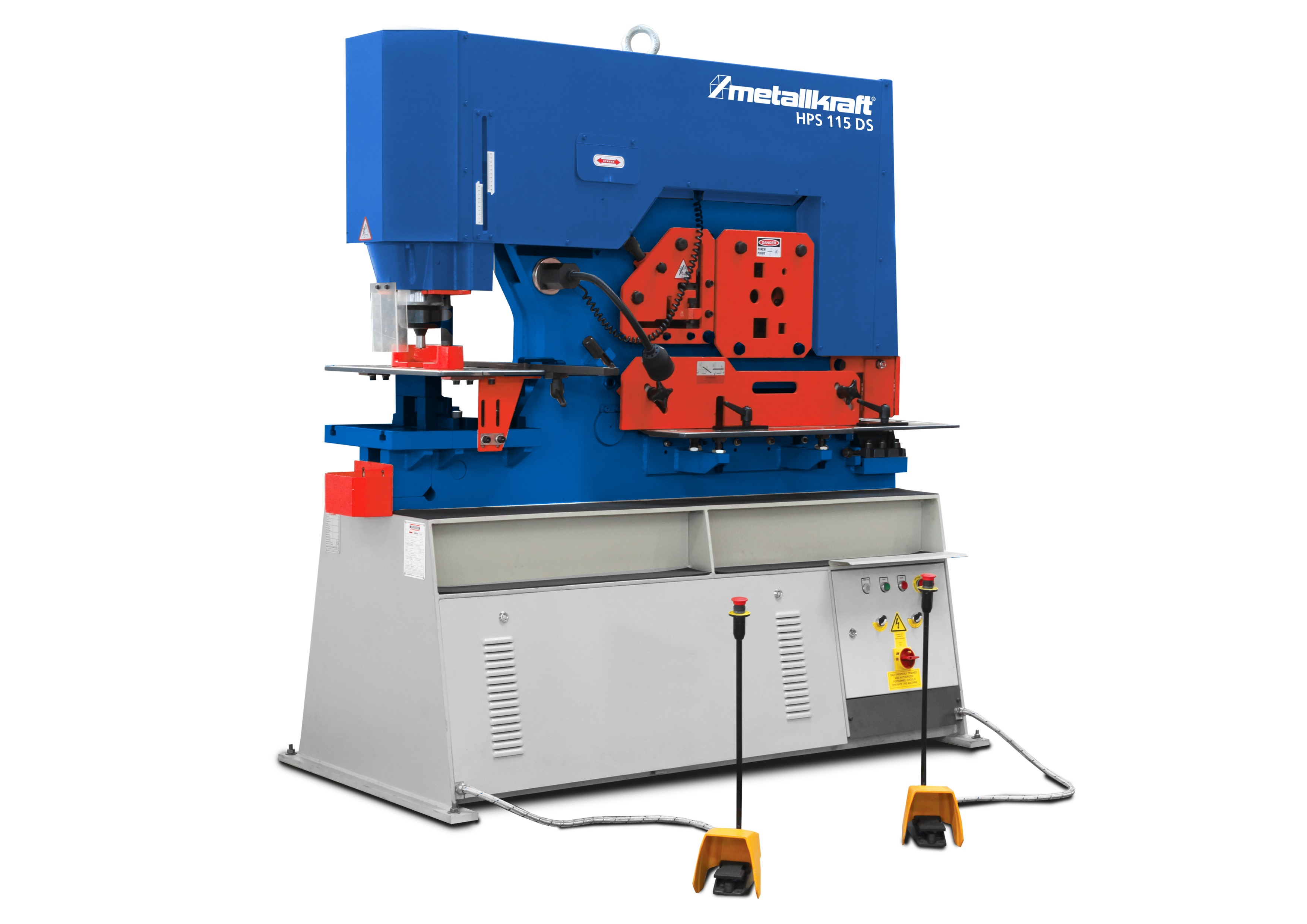

Model: HPS 40S / HPS 45S /HPS 60S / HPS 55DS / HPS65DS / HPS85DS / HPS 115DS / HPS 175DS

Numer katalogowy: 3819040/ 3819045/ 3819060/ 3819055/ 3819065/ 3819085/ 3819115/ 3819175 Pobierz: Aktualną stronę w PDF Pobierz: Kartę katalogową w PDF

Opis produktu

  • Stacja wytłaczania, nożyce do płaskowników, nożyce do kątowników stalowych, nożyce od profili stalo¬wych, od HPS 45S ze stacją przycinania
  • Seria DS z dwoma siłownikami roboczymi i dwoma pedałami do równoczesnej pracy stacji wytłaczania i nożyc profili stalowych
  • Bezstopniowa regulacja długości skoku Opcjonalny większy występ stacji wytłaczania 620mm, dostępny od HPS 55DS
  • Ciężka i stabilna konstrukcja spawana
  • Od HPS 45S seryjnie z nożem do przycinania
  • Z dynamicznym silnikiem 400V
  • Opcjonalnie noże do przycinania w kształcie V, więk­sze urządzenie wytłaczające i większy występ stacji wytłaczającej na zamówienie
  • Dwustopniowy pedał do trybu impulsowego



Dane techniczne HPS 40S HPS 45S HPS 60S HPS 55DS HPS65DS HPS85DS HPS 115DS HPS 175DS
Nr art. 3819040 3819045 3819060 3819055 3819065 3819085 3819115 3819175
Stacja wytłaczania

Nacisk



40 t



45 t



60 t



55 t



65 t



85 t



115 t
175 t
Ø w blachach maks. grubości**



 Ø 20 x 15 mm Ø 22 x 15 mm Ø 28 x 15 mm Ø 20 x 20 mm Ø 26 x 20 mm Ø 33 x 20 mm Ø 34 x 26 mm Ø 40 x 32mm
Ø 30 x 10 mm Ø 38 x 8 mm Ø 38 x 11 mm Ø 40 x 10 mm Ø 57 x 10 mm*** Ø 57 x 10 mm*** Ø 55 x 16 mm*** Ø 57 x 22 mm***
Występ 175 mm 175 mm 220 mm 255 mm 305 mm 355 mm 355 mm 625 mm
Skok 50 mm 50 mm 55 mm 60 mm 55 mm 80 mm 80 mm 80 mm
Skok / min. 20 20 25 25 25 25 25 22
Wysokość robocza dziurkownika 970 mm 935 mm 955 mm 1030 mm 1030 mm 1080 mm 1110 mm 1130 mm
Nożyce do prętów stalowych
Okrągłych/prostokątnych w mm 0 30 / 25 0 30 / 25 0 40 / 35 0 40 / 40 0 45 / 45 0 50 / 50 0 55 / 50 0 65 / 50
Nożyce do kątowników stalowych
90° cięcie w mm 80 x 80 x 8 100 x 100 x 10 120 x 120 x 12 120 x 120 x 12 120 x 120 x 12 150 x 150 x 15 150 x 150 x 15 200 x 200 x 15
45° cięcie w mm 50 x 6 mm 70 x 6 80 x 8 70 x 10 70 x 10 80 x 8 80 x 10 80 x 10
Wysokość robocza 1100 mm 1140 mm 1155 mm 1130 mm 1140 mm 1200 mm 1215 mm 1130 mm
Nożyce do blachy
Maks. grubość materiału 200 x 13 mm 200 x 15 mm 200 x 20 mm 200 x 20 mm 300 x 20 mm 380 x 20 mm 380 x 25 mm 380 x 30 mm
Maks. rozmiar materiału 300 x 6 mm 300 x 12 mm 300 x 15 mm 300 x 15 mm 375 x 15 mm 480 x 15 mm 600 x 15 mm 600 x 20 mm
Długość noża 356 mm 316 mm 317 mm 317 mm 380 mm 482 mm 610 mm 610 mm
Cięcie kątowe 80 x 10 mm 80 x 10 mm 80 x 10 mm 80 x 15 mm 100 x 15 mm 120 x 15 mm 120 x 15 mm 120 x 15 mm
Wysokość robocza 980 mm 935 mm 955 mm 900 mm 900 mm 940 mm 935 mm 810 mm
Stacja przycinania
Maks. grubość materiału – 8 mm 10 mm 10 mm 10 mm 13 mm 13 mm 16 mm
Szerokość – 35 mm 42 mm 45 mm 45 mm 52 mm 60 mm 60 mm
Głębokość – 75 mm 100 mm 90 mm 90 mm 100 mm 100 mm 100 mm
Moc silnika 3 kW 4 kW 4 kW 5,5 kW 5,5 kW 7,5 kW 11 kW 11 kW
Podłączenie elektryczne 400V/50 Hz 400V/50 Hz 400V/50 Hz 400V/50 Hz 400V/50 Hz 400V/50 Hz 400V/50 Hz 400V/50 Hz
Ciężar netto 580 kg 1165 kg 1440 kg 1520 kg 1600 kg 2315 kg 2920 kg 6000 kg
Wymiary w mm



 1100x800x

1520

 1430 x 950 x 1780



 1520 x 950 x

1780

 1500 x 950 x

1880

 1700 x 950 x 1880



 1920 x 950 x 2040



 2040 x 950 x 2180



 2730x1150x2280
Wyposażenie opcjonalne
Występ – – – 620 mm 620 mm 620 mm 620 mm –
Noże do profili U-I 76 x 38 mm 80 x 45 mm 80 x 45 mm 120 x 58 mm 120 x 58 mm 160 x 74 mm 200 x 90 mm 300 x 125 mm
Noże do profili T 38 x 6 mm 40 x 5 mm 80 x 9 mm 80 x 9 mm 90 x 11 mm 100 x 11 mm 120 x 13 mm 150 x 15 mm
Narzędzia przycinające V w mm 100 x 100 x 8 100 x 100 x 10 100 x 100 x 10 100 x 100 x 10 100 x 100 x 10 100 x 100 x 13 100 x 100 x 13 100 x 100 x 16

Wszystkie hydrauliczne nożyce do profili stalowych są dostarczane z olejem.

**Podawana moc odnosi się do materiału o wytrzymałości na rozciąganie 400N/mm2

***Konieczna opcja większego

Zawartość przesyłki
         HPS 40S
Stacja wytłaczania
Nożyce do płaskowników
Nożyce do kątowników stalowych
Nożyce do profili stalowych z nożem okrągłym i czworokątnym
Uchwyt stempla tnącego z zamkiem bagnetowym
Redukcje stempli tnących i matryc
nr 1, nr 2, nr 3, nr 30, nr 45, nr 60
Tłocznik i nożyce do płaskowników z regulowanymi ogranicznikami
Klucz hakowy
Pedał
Olej hydrauliczny



Zawartość przesyłki
HPS 45S/ HPS 60S
Stacja wytłaczania
Nożyce do płaskowników
Nożyce do kątowników stalowych
Nożyce do profili stalowych z nożem okrągłym i czworokątnym
Stacja przycinania
Uchwyt stempla tnącego z zamkiem bagnetowym
Redukcje stempli tnących i matryc nr 1, nr 2, nr 3, nr 30, nr 45 i nr 60
Tłocznik, nożyce do płaskowników i przycinaki z regulowanymi ogranicznikami
Klucz hakowy
Pedał
Olej hydrauliczny



Zawartość przesyłki
HPS 55DS / HPS 65DS /
HPS 85DS / HPS 115DS / HPS 175DS
Stacja wytłaczania
Nożyce do płaskowników
Nożyce do kątowników stalowych
Nożyce do profili stalowych z nożem okrągłym i czworokątnym
Stacja przycinania
Oprawa robocza
Elektryczny ogranicznik kontaktowy
Uchwyt stempla tnącego z zamkiem bagnetowym
Redukcje stempli tnących i matryc
nr 1, nr 2, nr 3, nr 30, nr 45 i nr 60
Tłocznik z przestawianym ogranicznikiem ze skalą,nożyce do płaskowników i przycinak z przestawianymi ogranicznikami
Klucz hakowy
2 siłowniki robocze i 2 pedały
Olej hydrauliczny


Akcesoria do hydraulicznych nożyc do profili stalowych

Zestaw noży wymiennych do stacji kątowni­ków stalowych                      Nr art.
do HPS 40S i 45S 3887020
do HPS 60S    3887021
do HPS 55DS i 65DS 3887022
do HPS 85DS  3887023
do HPS 115DS  3887024
do HPS 175DS  3887025



Zestaw noży wymiennych do stacji prętów stalowych                      Nr art.
do HPS 40S i 45S 3887026
do HPS 60S  3887027
do HPS 55DS i 65DS 3887028
do HPS 85DS 3887029
do HPS 115DS  3887030
do HPS 175DS  3887031



Zestaw noży wymiennych do stacji przycinania                      Nr art.
do HPS 45S   3887040
do HPS 60S  3887041
do HPS 55DS i 65DS  3887042
do HPS 85DS  3887043
do HPS 115DS  3887044
do HPS 175DS 3887045



Zestaw noży  do profili IPN                      Nr art.
do HPS 40S i 45S   3887050
do HPS 60S  3887051
do HPS 55DS i 65DS  3887052
do HPS 85DS  3887053
do HPS 115DS  3887054
do HPS 175DS 3887055



Zestaw noży  do profili UPN                      Nr art.
do HPS 40S i 45S   3887060
do HPS 60S  3887061
do HPS 55DS i 65DS  3887062
do HPS 85DS  3887063
do HPS 115DS  3887064
do HPS 175DS 3887065



Zestaw noży  do profili T                      Nr art.
do HPS 40S i 45S   3887070
do HPS 60S  3887071
do HPS 55DS i 65DS  3887072
do HPS 85DS  3887073
do HPS 115DS  3887074
do HPS 175DS 3887075



Zestaw noży V 100 x 100 mm do stacji przycinania       Nr art.
do HPS 45S   3887080
do HPS 60S  3887081
do HPS 55DS i 65DS  3887082
do HPS 85DS  3887083
do HPS 115DS  3887084
do HPS 175DS 3887085



Urządzenie fazujące                             Nr art.
urządzenie fazujące 100 x 12mm do HPS 45S 3887090
urządzenie fazujące 150 x 12mm do HPS 60S 3887091
urządzenie fazujące 250 x 15mm do HPS 55DS i 65DS 3887092
urządzenie fazujące 500 x 3mm do HPS 55DS i 65DS 3887093
urządzenie fazujące 250 x 20mm do HPS 85DS 3887094
urządzenie fazujące 500 x 3mm do HPS 85DS 3887095
urządzenie fazujące 250 x 22mm do HPS 115DS 3887096
urządzenie fazujące 500 x 3mm do HPS 115DS 3887097
urządzenie fazujące 250 x 25mm do HPS 175DS 3887098
urządzenie fazujące 700 x 4mm do HPS 175DS 3887099



Siodło do profilu U        Nr art.
do HPS 40S i 45S 3887105
do HPS 60S  3887106
do HPS 55DS i 65DS  3887107
do HPS 85DS  3887108
do HPS 115DS 3887109
do HPS 175DS  3887110



Występ 620 mm do stacji wytłaczania        Nr art.
do HPS 55DS 3887120
do HPS 65DS 3887121
do HPS 85DS 3887122
do HPS 115DS 3887123

możliwe tylko fabrycznie
