HMBS 540HA DG HORIZONT / HMBS 540 HA X DG HORIZONT Półautomatyczne poziome piły taśmowe


Półautomatyczne piły poziome do cięć pod kątem od +60° do -60°.

Model: HMBS 540 HA DG HORIZONT / HMBS 540 HA X DG HORIZONT

Numer katalogowy: 3692200 / 3692205 Pobierz: Aktualną stronę w PDF Pobierz: Kartę katalogową w PDF

Opis produktu

  • Dwukolumnowa piła pozioma do cięcia prętów, profili i kształtowników
  • Automatyczne pozycjonowanie po wprowadzeniu żądanego kąta
  • Hydrauliczne mocowanie stołu obrotowego umożliwia precyzyjne cięcie pod kątem
  • Solidny korpus maszyny i najmniejsze możliwe odległości między tarczą, prowadnicą i obrabianym przedmiotem minimalizują drgania, zapewniając najwyższą wydajność cięcia
  • Bezstopniowa regulacja prędkości cięcia od 15 do 150 m/min
  • Piła taśmowa napędzana przekładnią stożkową, silnikiem asynchronicznym i przetwornicą częstotliwości

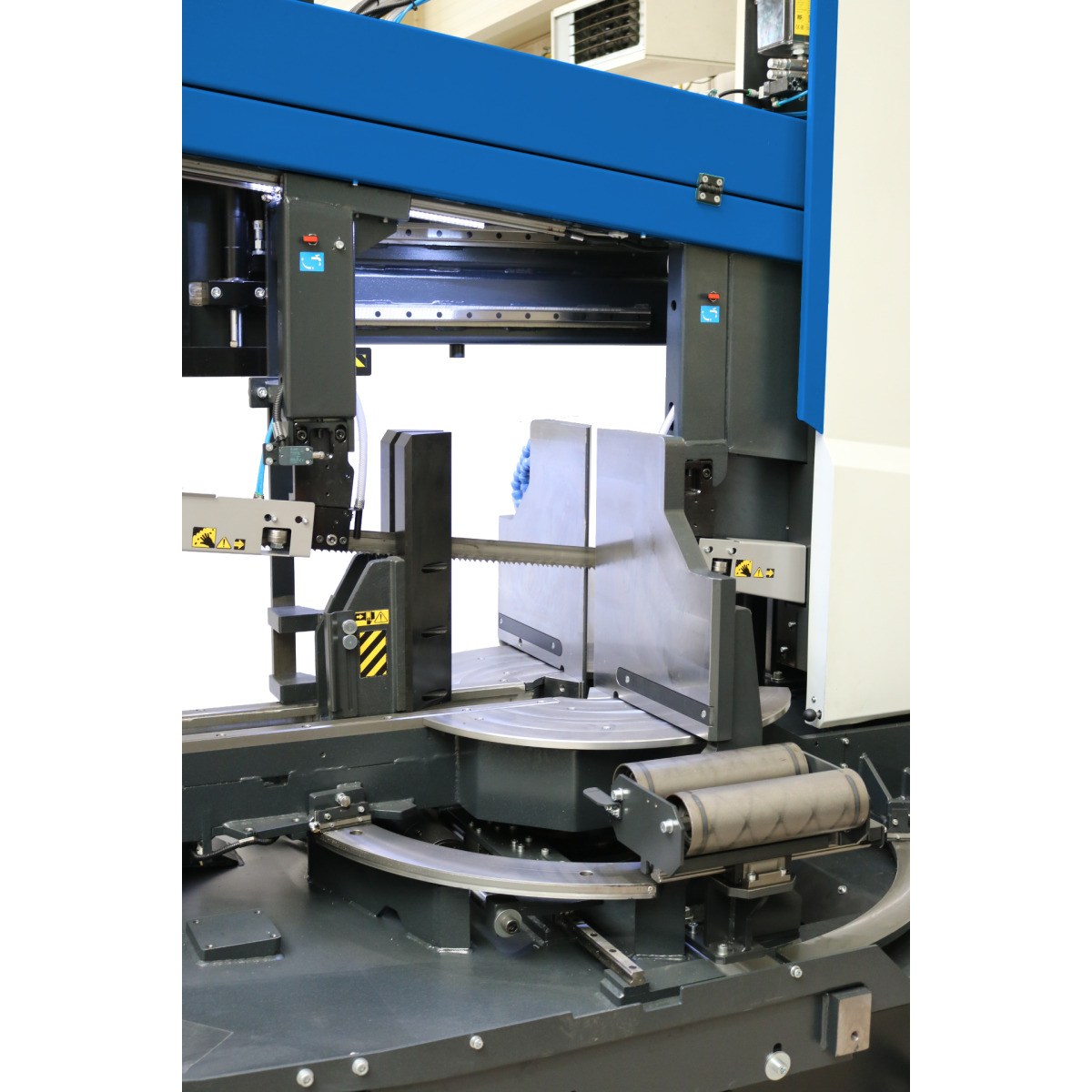

  • Przy cięciach prostych materiał jest mocowany przed i za cięciem przez dwuczęściowe imadło
  • Regulacja naciągu imadła hydraulicznego za pomocą zaworu sterującego z manometrem
  • Pochylenie brzeszczotu o 7° i hydrauliczne napinanie brzeszczotu zwiększają jego żywotność
  • Przednia prowadnica taśmy przesuwa się automatycznie równolegle do ruchomej szczęki imadła
  • Szczotka do usuwania wiórów napędzana przez rolkę z paskiem
  • Chłodzenie emulsyjne z rozprowadzaniem cieczy do prowadnic brzeszczotu i bezpośrednio do kanału tnącego
  • Opcjonalnie dostępne są silniki o większej mocy

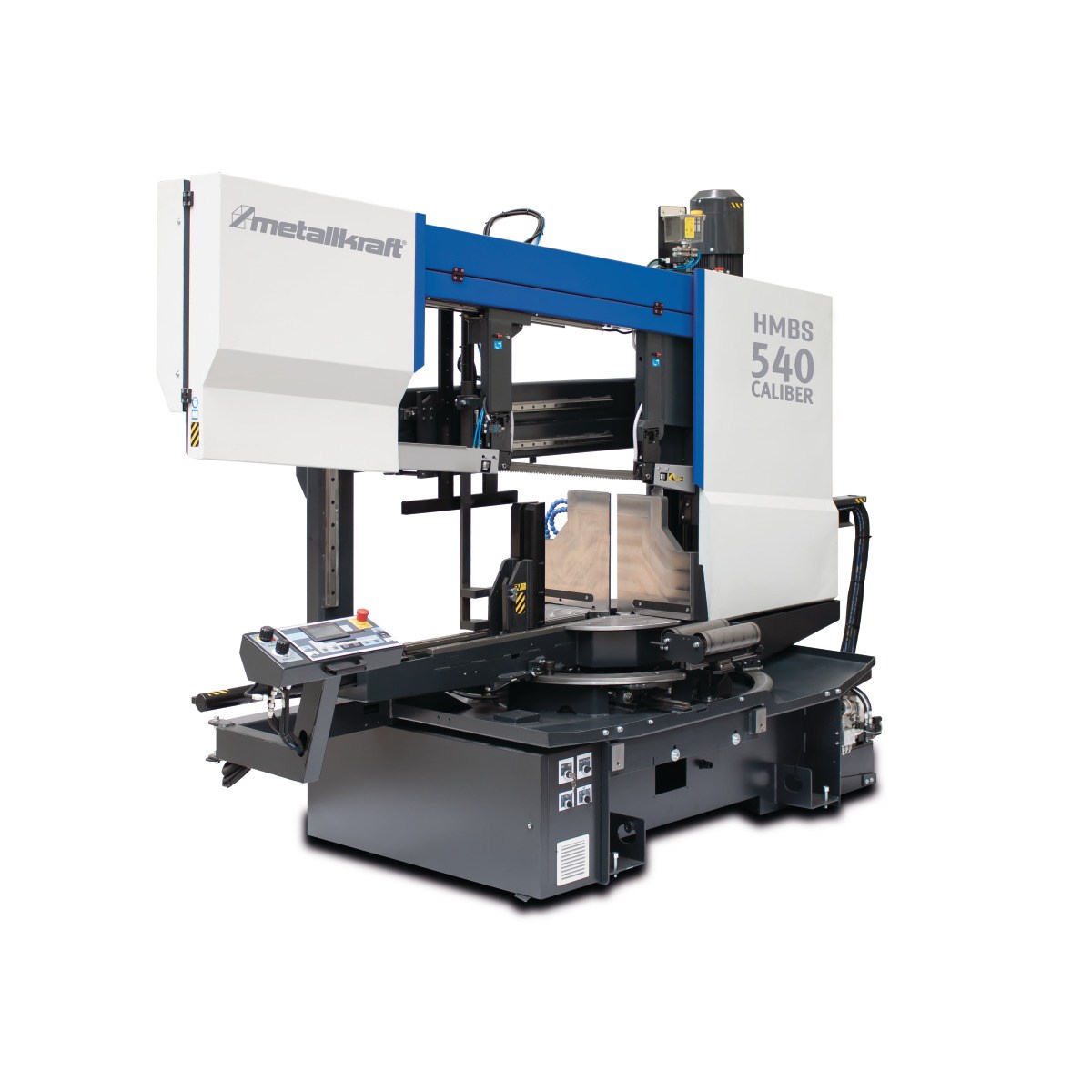

Sterowanie HMBS 540 HA DG HORIZONT:

  • Sterowanie Mitsubishi FX 5 z prostą obsługą poprzez ekran dotykowy 4,3“.
  • Z BRP (kontrola posuwu cięcia): po przekroczeniu ustawionego limitu amperów, ruch posuwu zostaje zatrzymany, podczas gdy piła kontynuuje pracę w celu przeniesienia wiórów z kanału cięcia. Po osiągnięciu normalnego obciążenia proces cięcia jest kontynuowany
  • Ruch cięcia za pomocą siłowników hydraulicznych

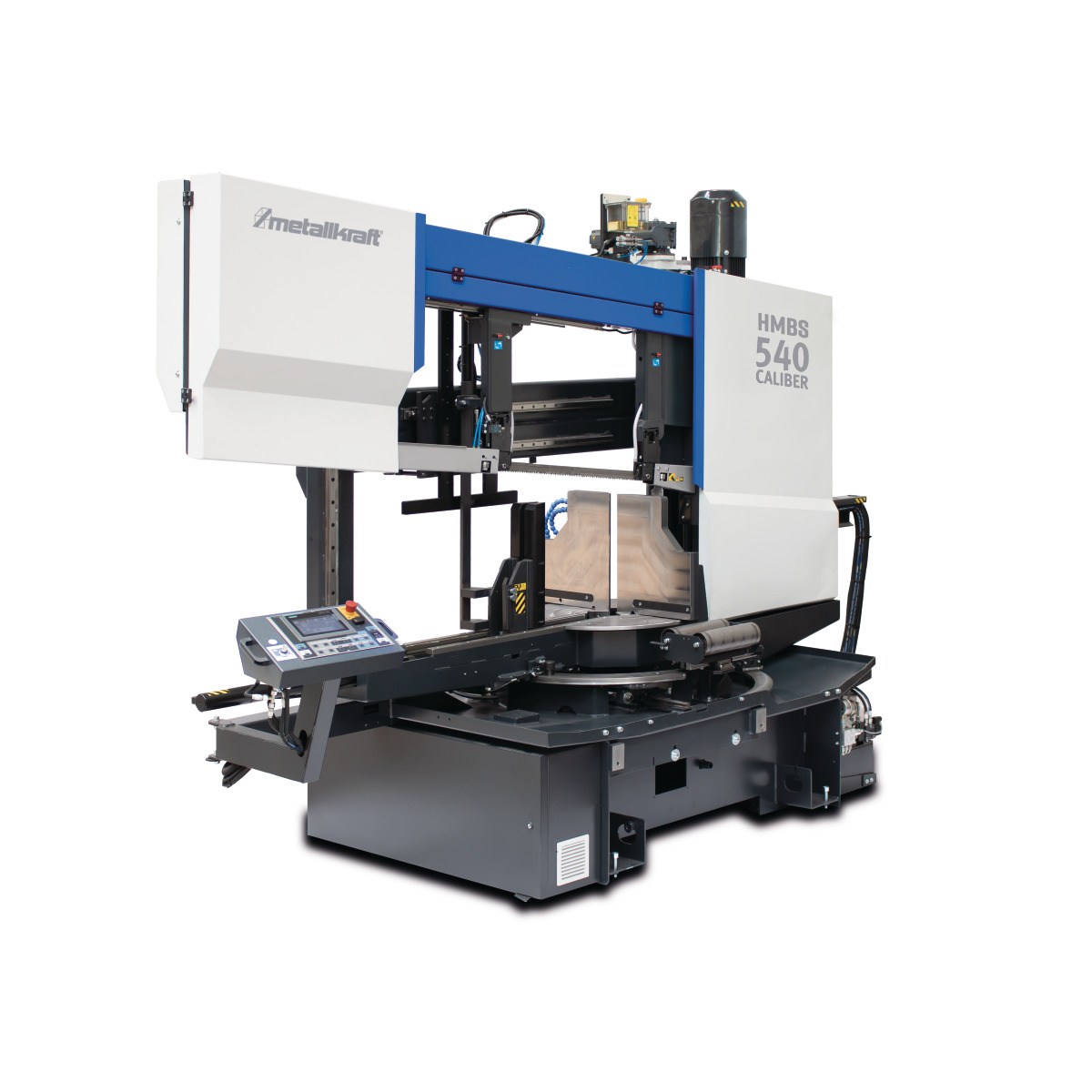

Sterowanie HMBS 540 HA X DG HORIZONT:

  • Sterowanie Siemens S7-1500 z szerokim zakresem funkcji i obsługą poprzez 7“ duży wyświetlacz dotykowy.
  • ARP (automatyczna kontrola posuwu cięcia) ->Automatyczny posuw piły w zależności od oporu materiału. Prędkość posuwu jest stale dopasowywana do aktualnego obciążenia cięcia. ARP umożliwia skrócenie procesów pracy
  • Ruch cięcia poprzez wrzeciono obrotowe z serwomotorem
Model HMBS 540 HA DG HORIZONT
Nr art. 3692200
Model HMBS 540 HA X DG HORIZONT
Nr art. 3692205
Dane techniczne
Moc silnika 3 x 400 V / 50 Hz 5,5 kW
Stopnie szybkości Bezstopniowo
Szybkości taśmy piły 15 – 150 m/min.
Wymiary taśmy piły 6.880 x 41 x 1,3 mm
Wymiary (dł. x szer. x wys.) 4.341 x 1.756 x 2.225 mm
Wysokość stołu podającego materiał 810 mm
Waga 2080 kg
Min. długość resztkowa półwyrobu 30 mm
Długość odcięcia min. 25 mm
Średnica materiału min. 10 mm

Wydajność cięcia

Obrabiany materiał   00 +/- 450 +/- 600
Przekrój okrągły – rura 540 510 350
Przekrój okrągły – pełny wałek 400 280 200
Przekrój prostokątny profil
750 x 490 510 x 490 350 x 490
Przekrój prostokątny pełny 750x 450
Maks. przekrój wiązki 750 x 450

* wartości zalecane
