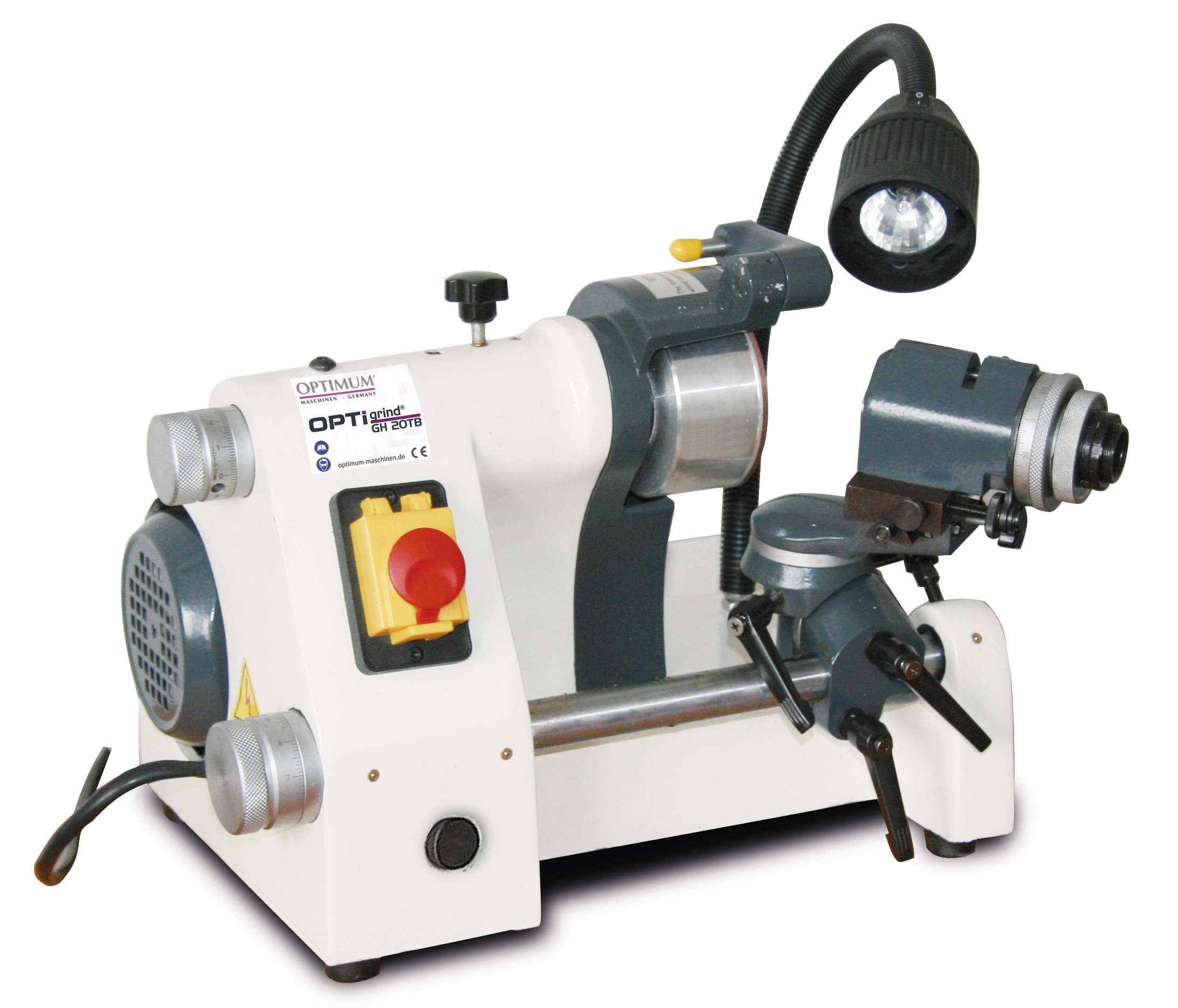

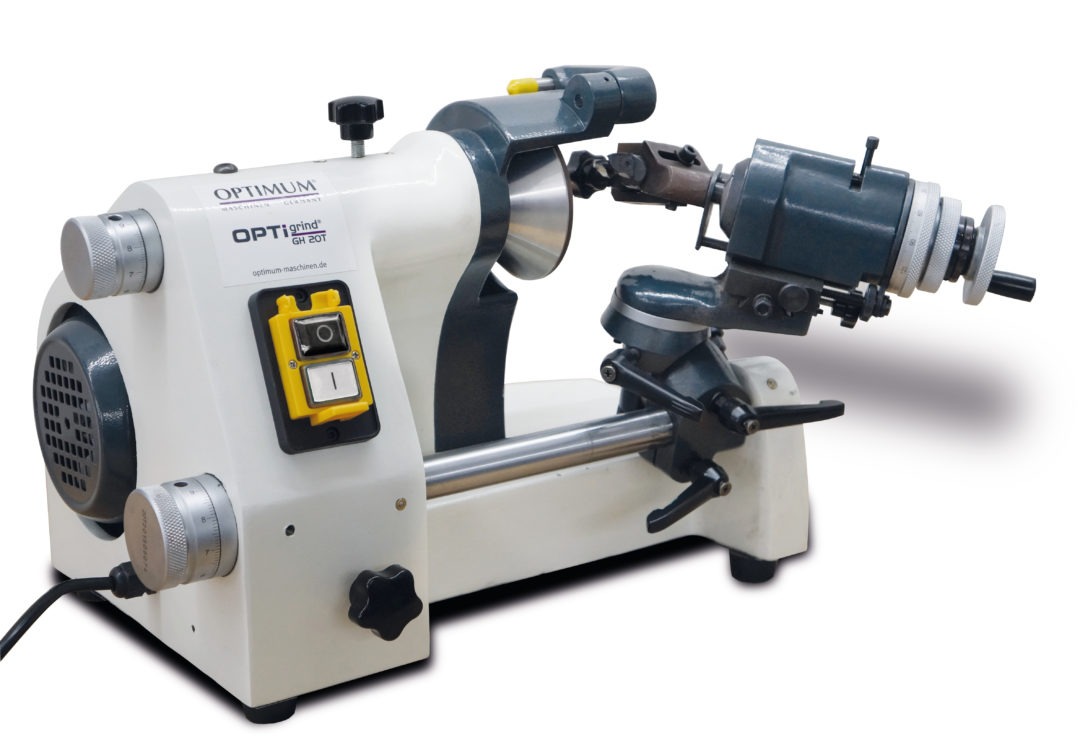

GH 20T Szlifierka do noży oprawkowych i narzędzi o różnych geometriach


Wszechstronnie stosowana szlifierka OPTIMUM do noży oprawkowych i narzędzi o różnych geometriach

Model: GH 20T

Numer katalogowy: 3100125 Pobierz: Aktualną stronę w PDF Pobierz: Kartę katalogową w PDF

Opis produktu

  • Uniwersalne zastosowanie dzięki wszechstronnym możliwościom wychylania i regulacji
  • Zastosowanie np. w produkcji frezów jednoostrzowych do grawerowania (cylindrycznych, centrycznych, stożkowych)
  • Do szlifowania stempli, wierteł spiralnych, elektrod, noży tokarskich, kłów centrujących itd.
  • Wysoka precyzja dzięki wytrzymałemu korpusowi maszyny i precyzyjnemu wrzecionu szlifierskiemu, napędzanego bez wibracji
  • Prosta nastawa urządzenia oraz obsługa
  • Głowica indeksowana z 24 pozycjami
  • Regulowany mechanizm obciągający
Dane maszyny
Napięcie elektryczne 400 V / 1 Ph ~50 Hz
Moc silnika 370 W
Dane techniczne
Prędkość obrotowa diamentowej tarczy szlifierskiej 5.000 obr/min
Szybkość szlifowania maks. 32 m/s
Prędkość obrotowa silnika 2.750 obr /min
Odcinki przesuwu
Odcinek przesuwu imaka narzędziowego 140 mm
Precyzyjna regulacja imaka narzędziowego 18 mm
Precyzyjna regulacja osi wzdłużnej 6 mm
Ustawiane kąty
Pionowe / na odwrocie 00 – 400
Poziome / szlifowanie stożków 00 – 1800
Kąt ujemny 00 – 520
Ustawienie kąta obrotu 150
1800
Mocowanie tulei zaciskowej
Zakres mocowania Ø 1 – 16 mm
Typ tulei zaciskowej 385E (5C), DIN 6341
Wymiary
Długość 350 mm
Szerokość 450 mm
Wysokość 340 mm
Ciężar netto 45 kg

Wyposażenie standardowe:

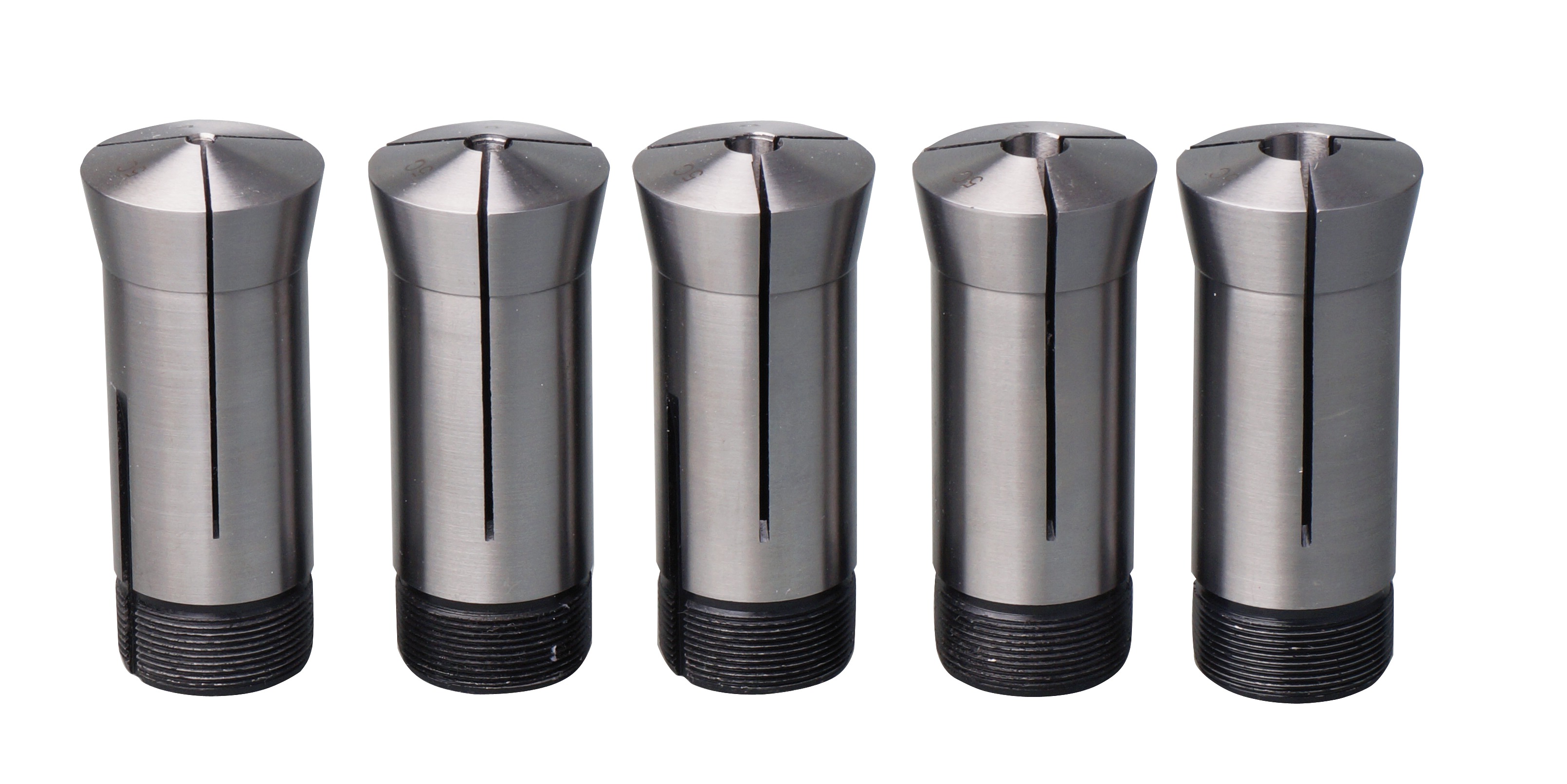

  • Tuleje zaciskowe 385E (5C) DIN 6341 Ø 37,5 mm L=89 mm ; 20°
  • Rozmiary Ø 4/6/8/10/12 mm

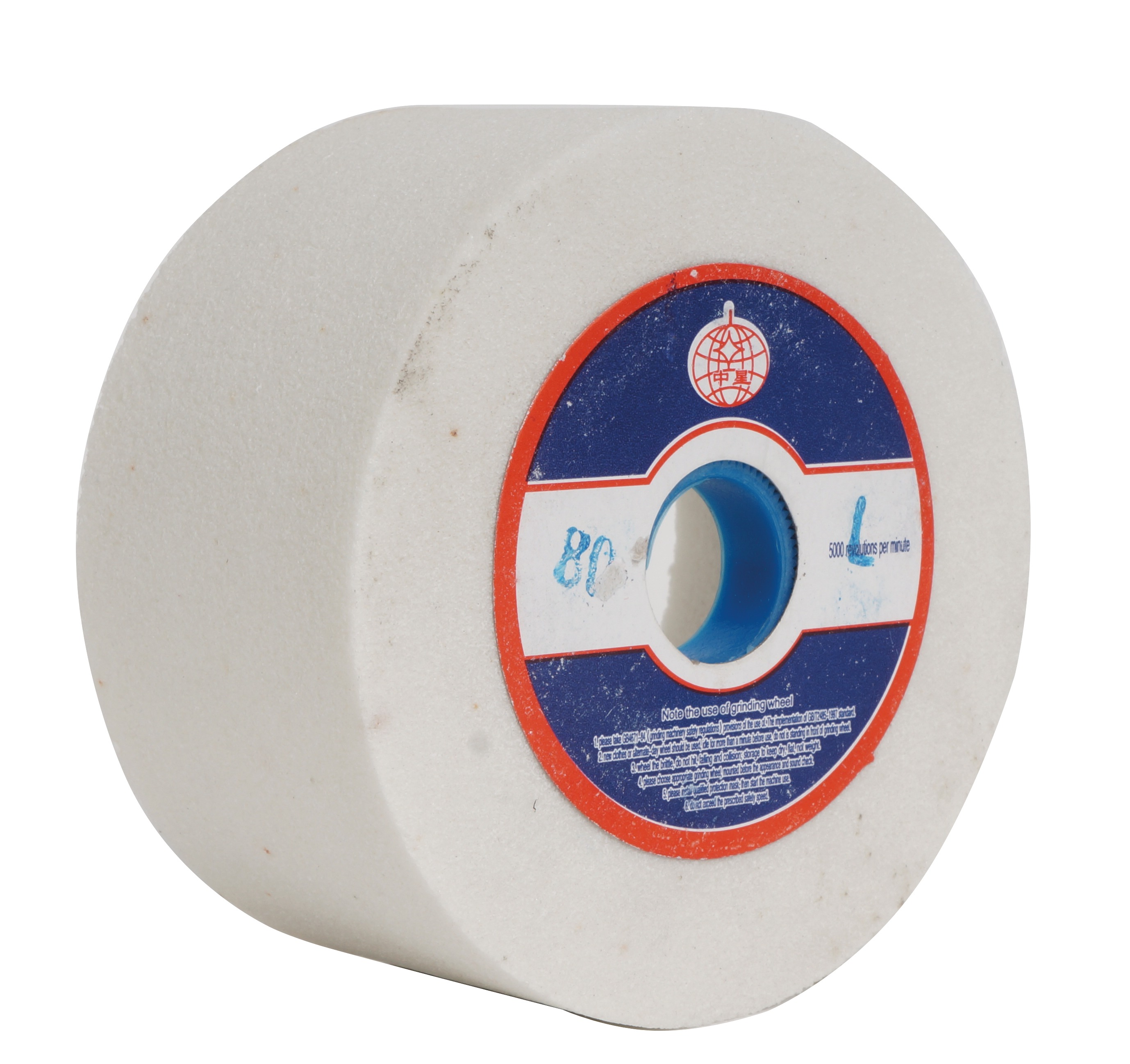

  • Korundowa ściernica garnkowa Ø 100 x 50 x Ø 20 mm
  • Diamentowa ściernica garnkowa Ø 100 x 50 x Ø 20 mm (zamontowana już w stanie dostarczonym)

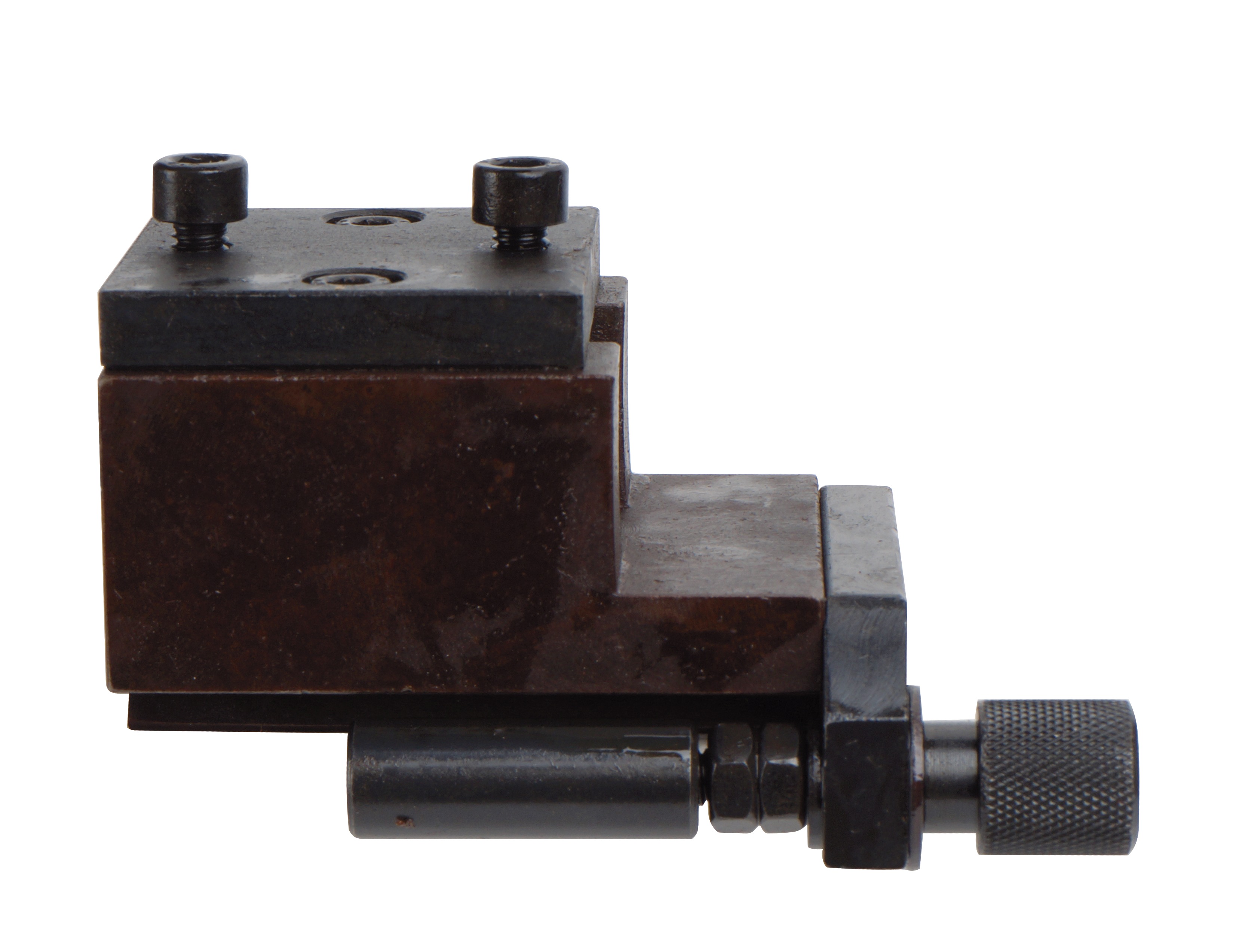

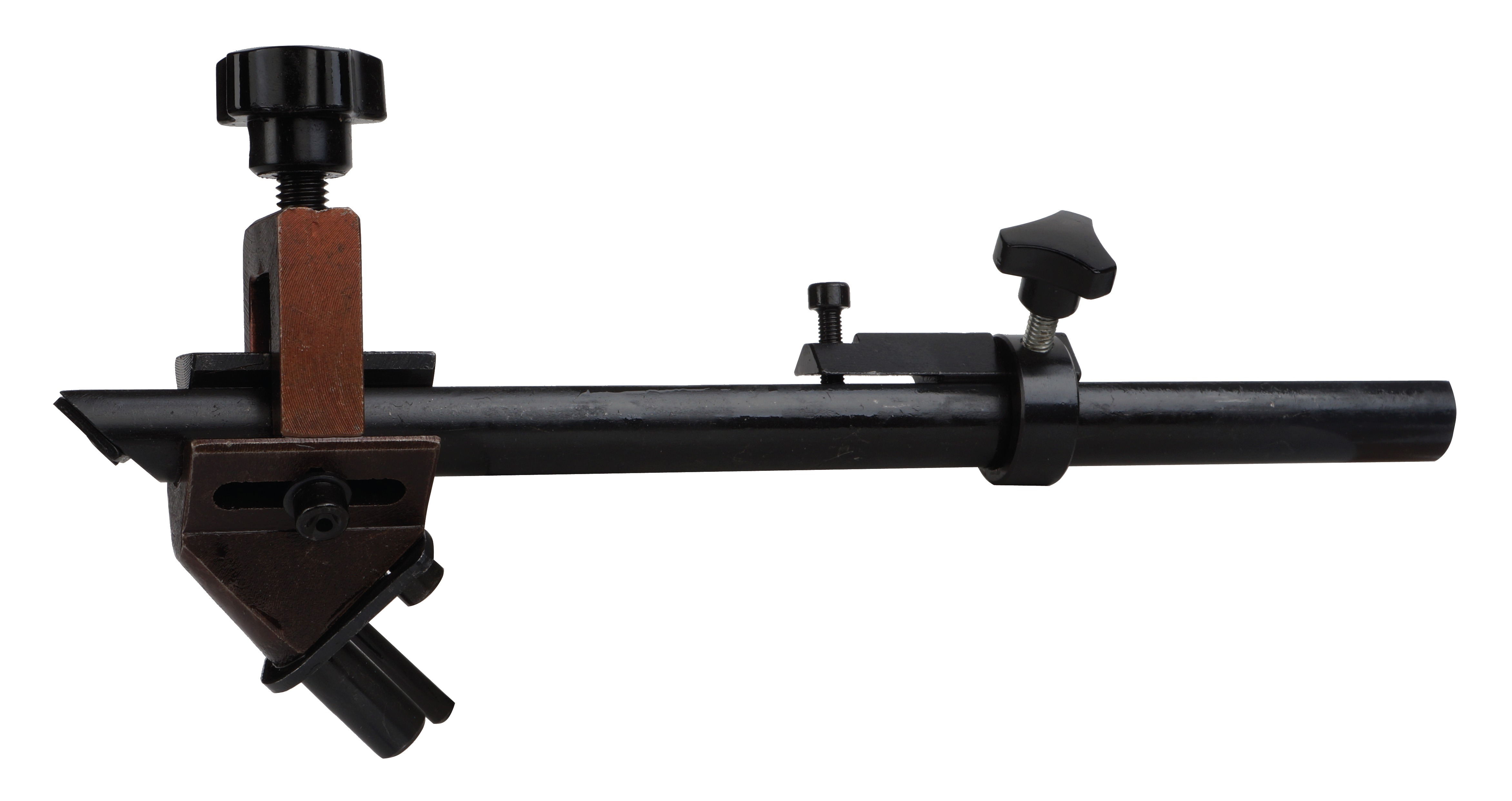

  • Mechanizm do szlifowania noży tokarskich
  • Mechanizm do szlifowania frezów trzpieniowych

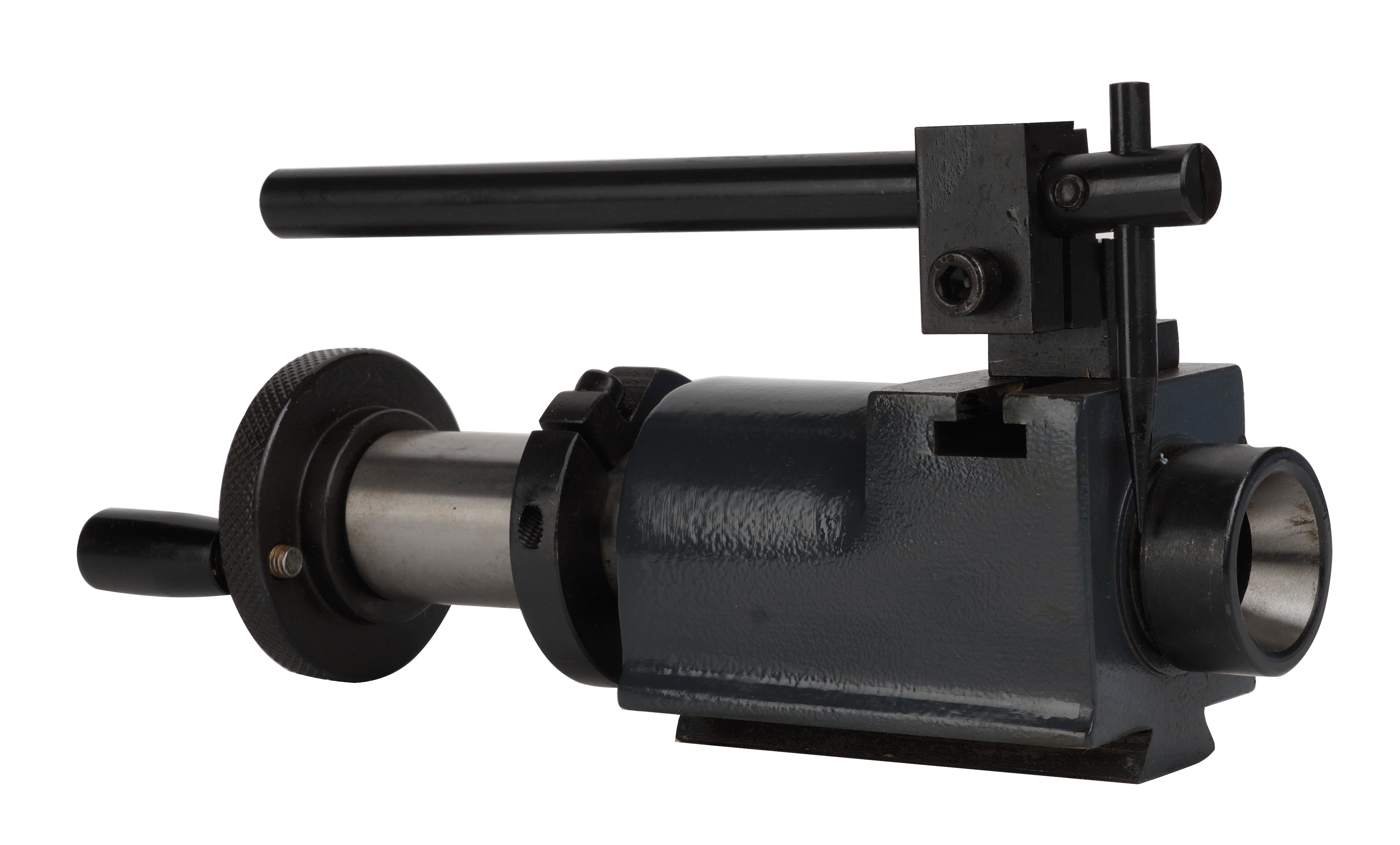

  • Mechanizm do szlifowania wierteł spiralnych

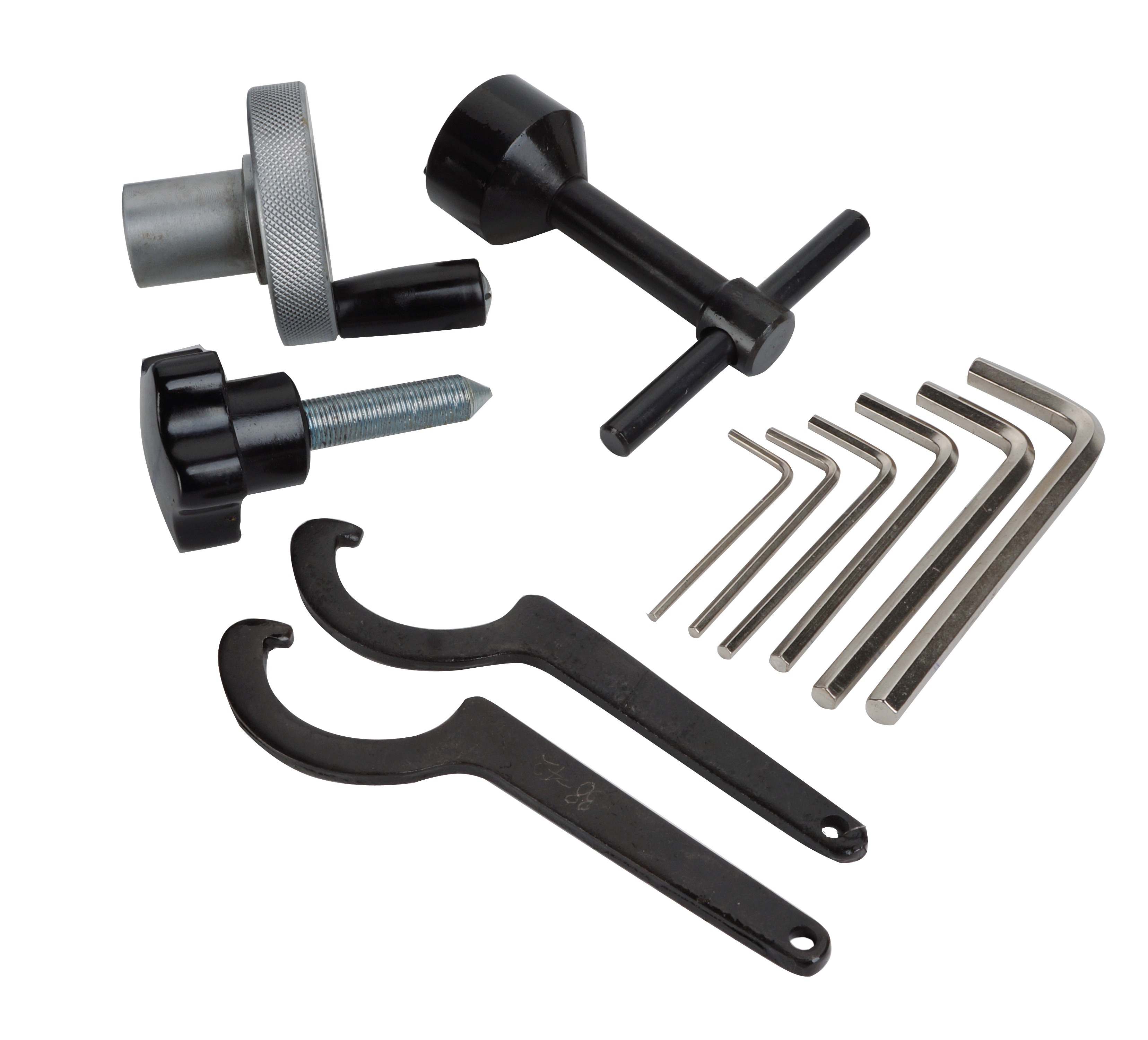

  • Narzędzie sterownicze
Akcesoria Nr artykułu
Wymienna tarcza szlifierska, uziarnienie korundu 80 3100128
Wymienna tarcza szlifierska, uziarnienie diamentu 150 3100129
