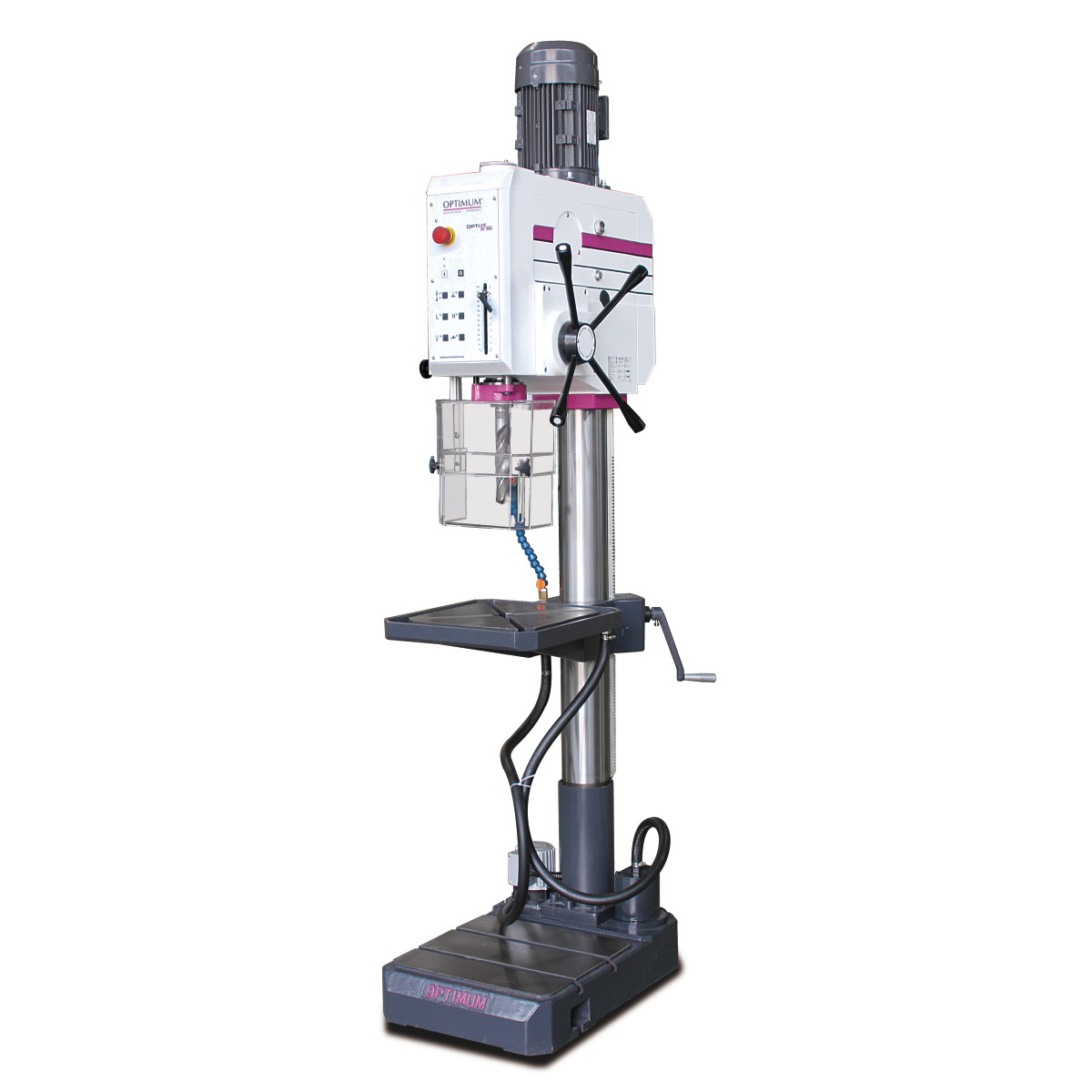

DH 35G Masywna wiertarka słupowa, kolumnowa z funkcją gwintowania w stali / 400V


Wiertarka z funkcją automatycznego gwintowania w stali.

Model: DH 35G

Numer katalogowy: 3034250 Pobierz: Aktualną stronę w PDF

Opis produktu

  • Masywne, solidne odlewy
  • Automatyczne smarowanie przekładni za pomocą pompy olejowej
  • Wysoka wytrzymałość oraz dokładność ruchu obrotowego dzięki hartowaniu i szlifowaniu wrzeciona głównego
  • Wyłącznik główny i wyłącznik ochronny silnika
  • Duża osłona ochronna o regulowanej wysokości z wyłącznikiem bezpieczeństwa dla maksymalnej ochrony użytkownika
  • Ogranicznik głębokości
  • Elektronika 24V DC
  • Wrzeciono mechaniczne RSS
  • Foliowane przełączniki pulpitu, łatwe do czyszczenia
  • Elektrosprzęgło sterujące automatycznym posuwem tulei wrzeciona załączane oraz wyłączane przyciskami elektrycznymi w czteroramiennej rękojeści
Model DH 35G
Nr artykułu 3034250
Dane techniczne
Napięcie elektryczne 400 v / 3 Ph ∼50 Hz
Moc silnika 2.2 kW
Średnica wiercenia w stali (S235JR) Ø 35 mm
Gwintowanie w stali (S235JR) M 24
Mocowanie wrzeciona
Wysuw tulei wrzeciona 125 mm
Mocowanie we wrzecionie MK 4
Prześwit 285 mm
Automatyczny wysuw tulei 3 stopnie / 0.05 – 0.15 mm/obr.
Sprzęgło Mechanicznie
Prędkości obrotowe
Zakres prędkości obrotowych wrzeciona 75- 2.000 min-1
Liczba stopni 8
Stół wiertarski
Wymiary stołu wiertarskiego długość x szerokość 400 x 420 mm
Szerokość rowka teowego / Rozstaw / Ilość 14 mm / 150 mm /2
Maksymalne obciążenie stołu 200 kg
Odstęp wrzeciono – stół 65-800 mm
Podstawa maszyny
Powierzchnia robocza podstawy dł. x szer. 420 x 659 mm
Szerokość rowka teowego / Ilość / Rozstaw 14 mm / 2 /150 mm
Odstęp wrzeciono – podstawa Maks. 1.217 mm
Średnica kolumny Ø 115 mm
Wymiary
Dł. x szer. x wys. 725 x 450 x 2.175 mm
Waga netto 450 kg

Wyposażenie standardowe:

  • Uchwyt wiertarski 1-16 mm
  • Narzędzia do obsługi
Akcesoria Nr artykułu
Konik RST 1 3356155
Stół obrotowy RT 150 3356150
Zestaw narzędzi zaciskowych SPW 12 3352017
Precyzyjne imadło maszynowe FMS 100 3354100
Uniwersalne pompa chłodząca 230 V / 1 Ph 3352002
Uchwyt OPTIMUM MK 2 1-16 mm 3050571
Uchwyt wiertarski bezkluczowy MK2 1 – 13 mm 3050572
Uchwyt OPTIMUM MK4  1 – 16 mm 3050574
Precyzyjny uchwyt wiertarski 1 – 8 mm, B16 3050608
Precyzyjny uchwyt wiertarski 1-10 mm, B16 3050610
Precyzyjny uchwyt wiertarski 1-13 mm, B16 3050623
Precyzyjny uchwyt wiertarski 1-16 mm, B16 3050626
Trzpień redukcyjny MK4-MK3 3050664
Trzpień redukcyjny MK4-MK2 3050665
Stożek Morse’a MK3-B16 3050660
Wiertła spiralne HSS ze stożkiem Morse’a MK2 3051002
Wiertła spiralne HSS ze stożkiem Morse’a MK 3 3051003
Przystawka do gwintowania M5 – M12 / B16 3352042
Zestaw tulei zaciskowych MK 4 / ER 32 – M16 3352094
Imadło maszynowe ze szczęką o szerokości 75 mm MSO 75 3000075
Imadło maszynowe ze szczęką o szerokości 100 mm MSO 100 3000100
Imadło maszynowe ze szczękami o szerokości 125 mm MSO 125 3000125
Imadło maszynowe ze szczęką o szerokości 150 mm MSO 150 3000150
Imadło maszynowe ze szczęką o szerokości 85 mm BMS 85 3000008
Imadło maszynowe ze szczęką o szerokości 100 mm BMS 100 3000010
Imadło maszynowe ze szczęką o szerokości 120 mm BMS 120 3000012
Imadło maszynowe ze szczęką o szerokości 150 mm BMS 150 3000015
Imadło maszynowe ze szczęką o szerokości 200 mm BMS 200 3000020
