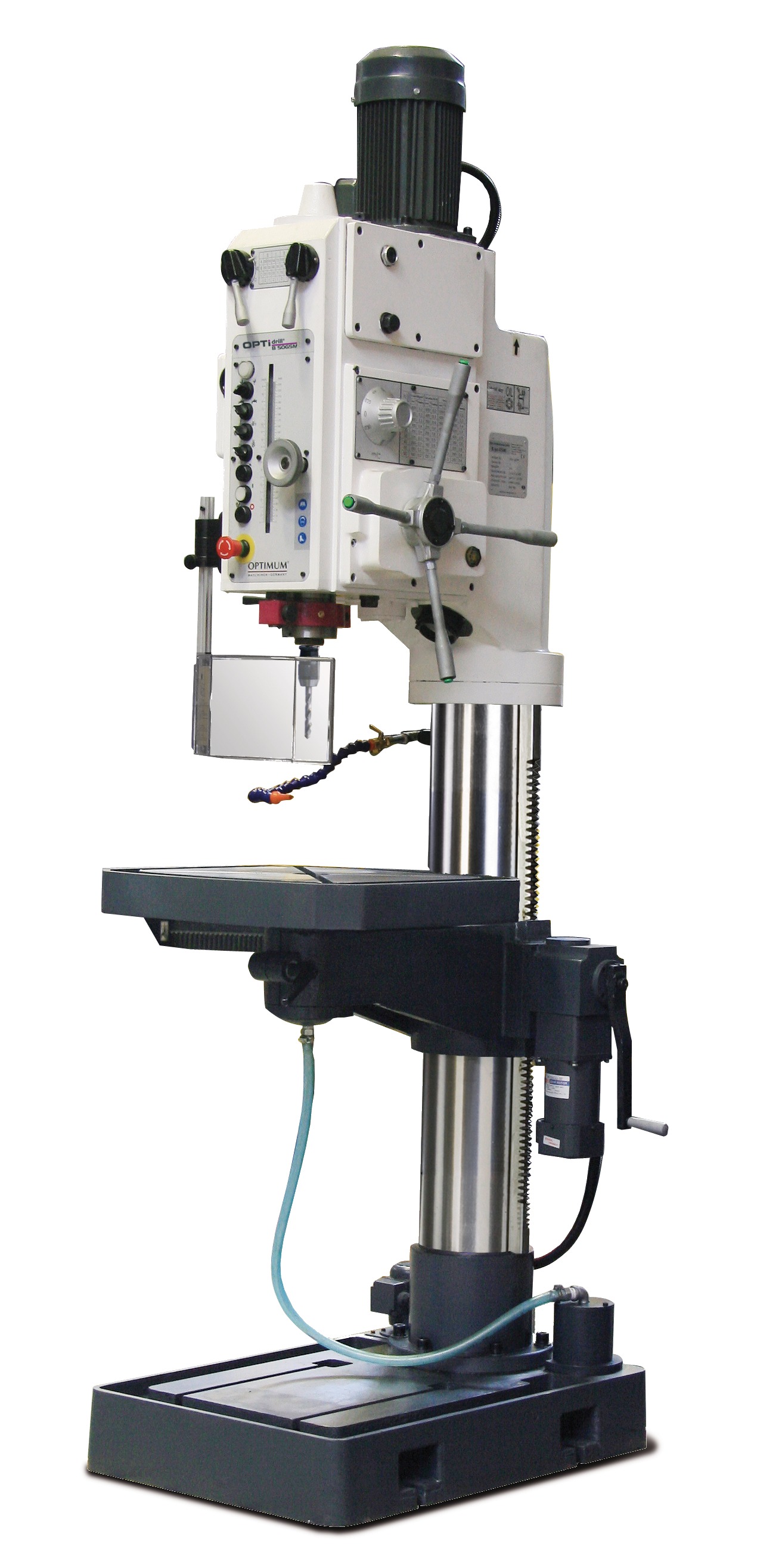

B 50GSM Wiertarka kolumnowa / 400V
Ciężka wiertarka przekładniowa z układem płynu chłodzącego i mechanizmemdo gwintowania oraz automatycznym posuwem tulei
Model: B 50GSM
Opis produktu
- Ciężka, masywna wersja żeliwna
- Duża płynność pracy dzięki szlifowanym kołom zębatym przekładni zanurzonym w oleju
- Wysoka dokładność ruchu obrotowego dzięki hartowanemu i szlifowanemu wrzecionu głównemu
- Dwustopniowy silnik napędowy
- Automatyczne smarowanie koła zębatego poprzez pompę olejową

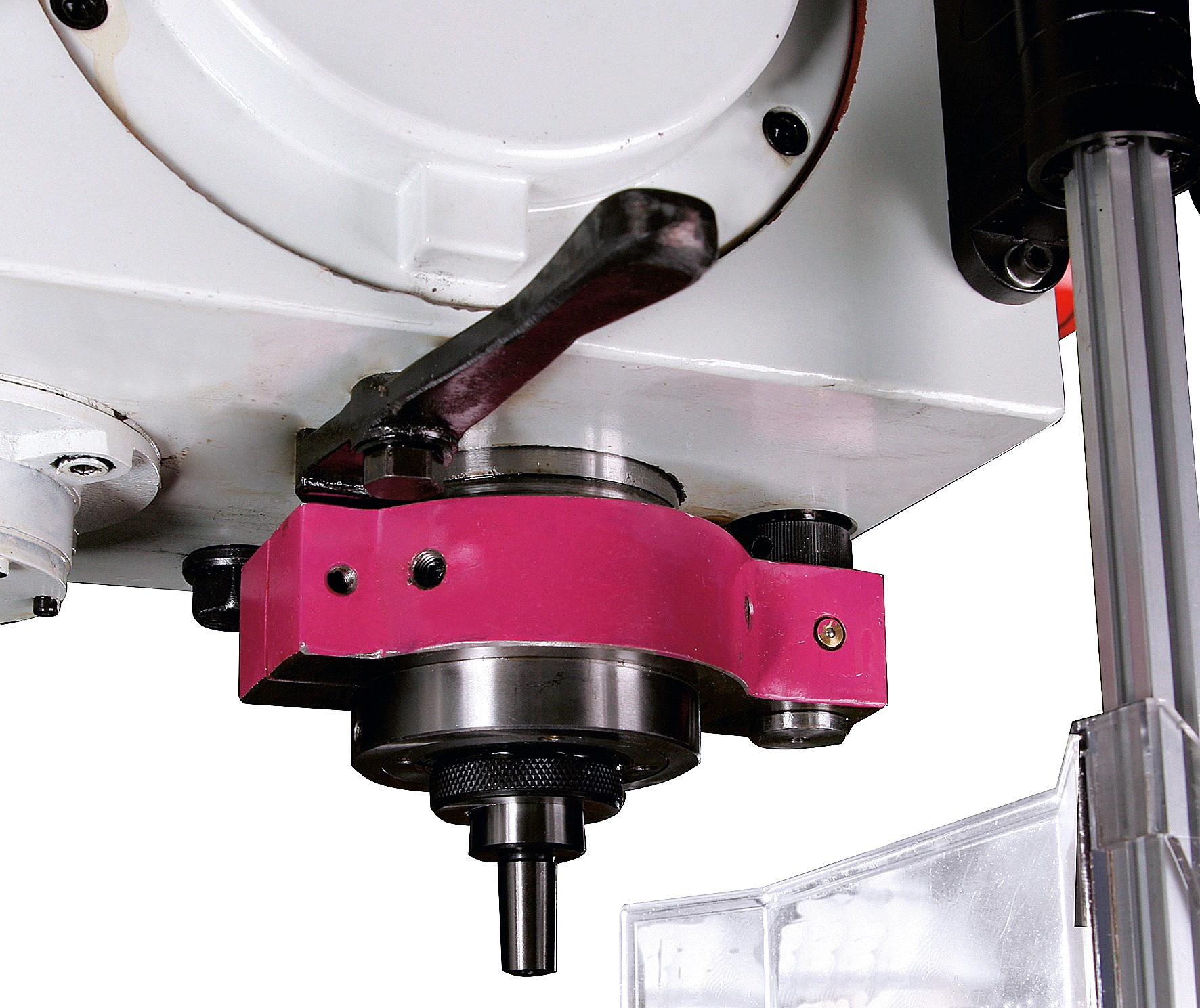

- Mechanizm do gwintowania
- Zamykany włącznik główny i wyłącznik ochronny silnika
- Lampa wbudowana we wrzecienniku
| Model | B 50GSM |
| Nr artykułu | 3034500 |
| Dane techniczne | |
| Napięcie elektryczne | 400 v / 3 Ph ∼50 Hz |
| Całkowita moc zainstalowania | 3,0 / 2,4 kW |
| Moc silnika pompy chłodziwa | 40 W |
| Wydajność wiercenia | |
| Średnica wiercenia w stali (S235JR) | Ø 50 mm |
| Średnica wiercenia ciągłego w stali (S235JR) | Ø 45 mm |
| Gwintowanie w stali (S235JR) | M 24 |
| Mocowanie wrzeciona | |
| Wysuw tulei wrzeciona | 230 mm |
| Mocowanie we wrzecionie | MK 4 |
| Odległość wrzeciona od kolumny | 375 mm |

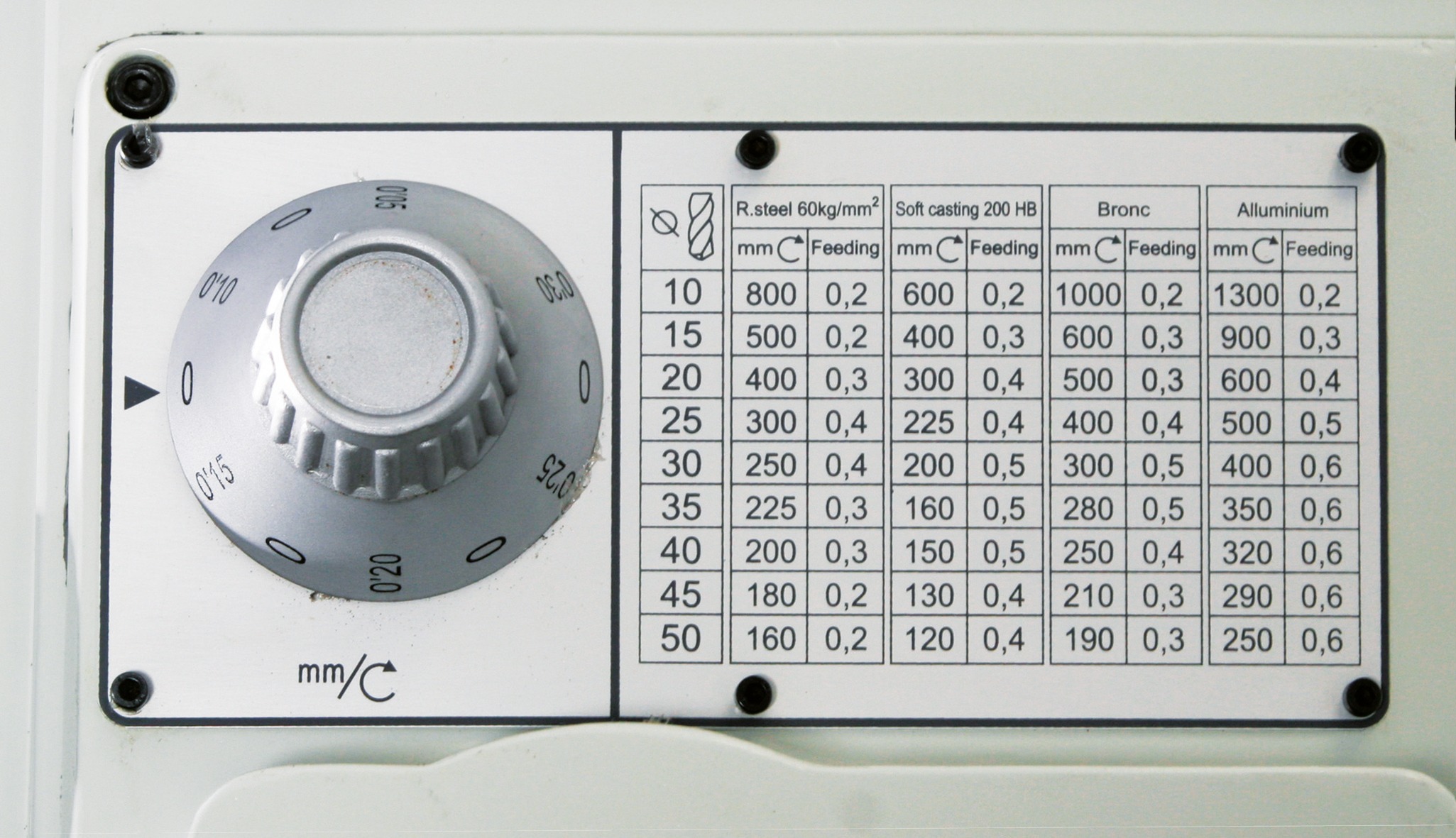

| Automatyczny posuw tulei | 6 stopni, 0,05-0,3 mm/obr |
| Prędkości obrotowe | |
| Zakres prędkości obrotowych wrzeciona | 54 – 2.090 min-1 |
| Liczba stopni | 18 stopni |
| Stół wiertarski | |
| Powierzchnia robocza stołu wiertarskiego długość x szerokość | 600 x 600 mm |
| Szerokość rowka teowego | 18 mm |
| Maksymalne obciążenie stołu wiertarskiego | 300 kg |
| Przechył / Obrót stołu roboczego | ± 90° |
| Odstęp wrzeciono – stół wiertarski | max. 800 mm |
| Podstawa maszyny | |
| Powierzchnia robocza podstawy dł. x szer. | 600 x 520 mm |
| Szerokość rowka teowego / Ilość / Rozstaw | 18 mm / 2 / 280 mm |
| Odstęp wrzeciono – podstawa maszyny | max. 1 300 mm |
| Wymiary | |
| Średnica kolumny | Ø 200 mm |
| Dł. x szer. x wys. | 985 x 775 x 2 460 mm |
| Ciężar całkowity | 950 kg |
Wyposażenie standardowe:
- Uchwyt wiertarski samozaciskowy (1 – 16 mm)
- Stożek Morse’a MK 4
- Rowki teowe
| Akcesoria | Nr artykułu |
| Uchwyt wiertarski bezpośredniego mocowania MK 4 / 1 -16 mm | 3050574 |
| Tuleje redukcyjne MK 4 – MK 3 | 3050664 |
| Wiertła spiralne HSS ze stożkiem Morse’a MK 3 | 3051003 |
| Stożek Morse’a MK 4 – B16 | 3050661 |
| Asortyment uchwytów do mocowania SPW 16 | 3352019 |
| Uchwyt do gwintownika M5-M12 | 3352042 |
