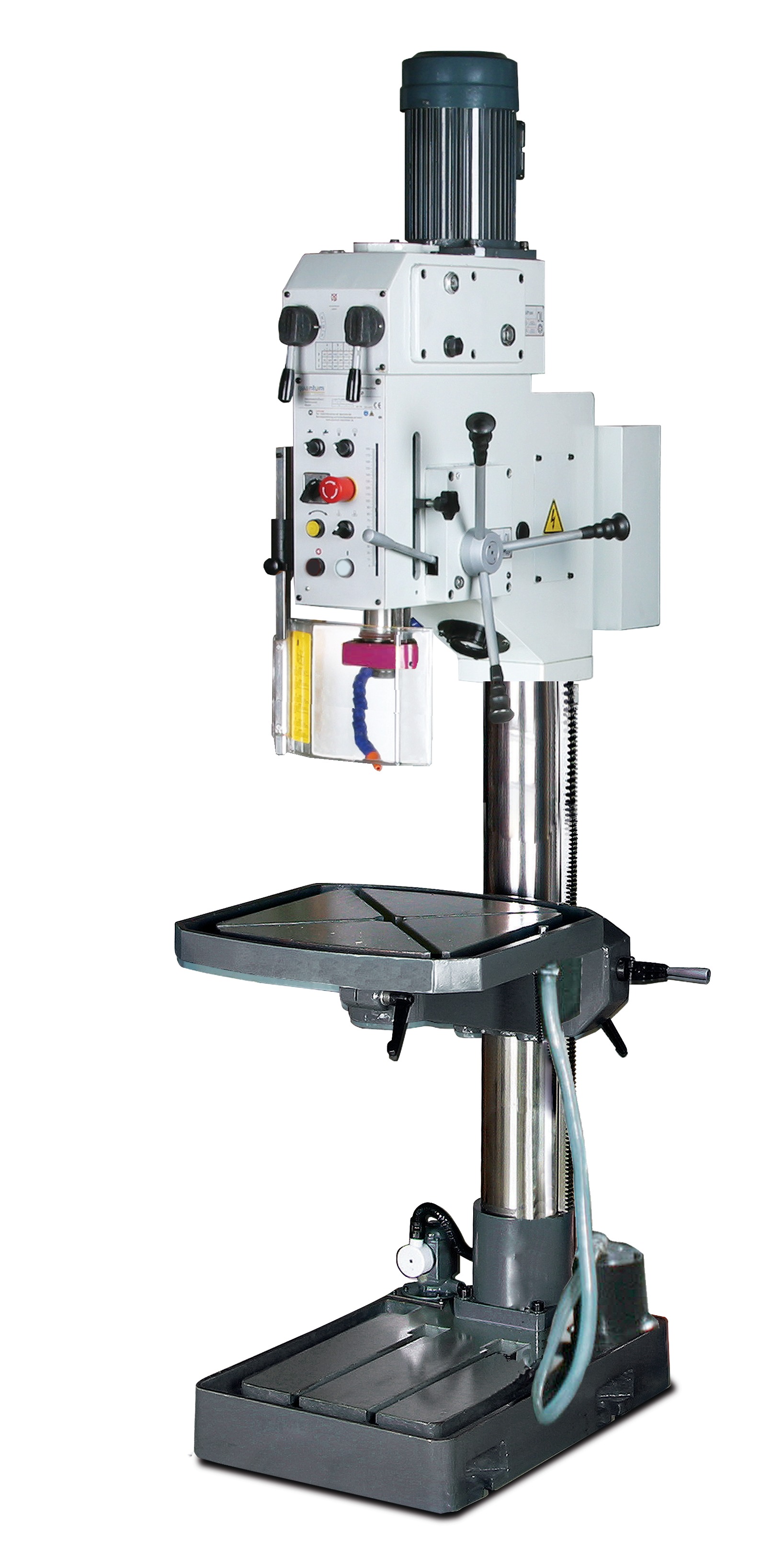

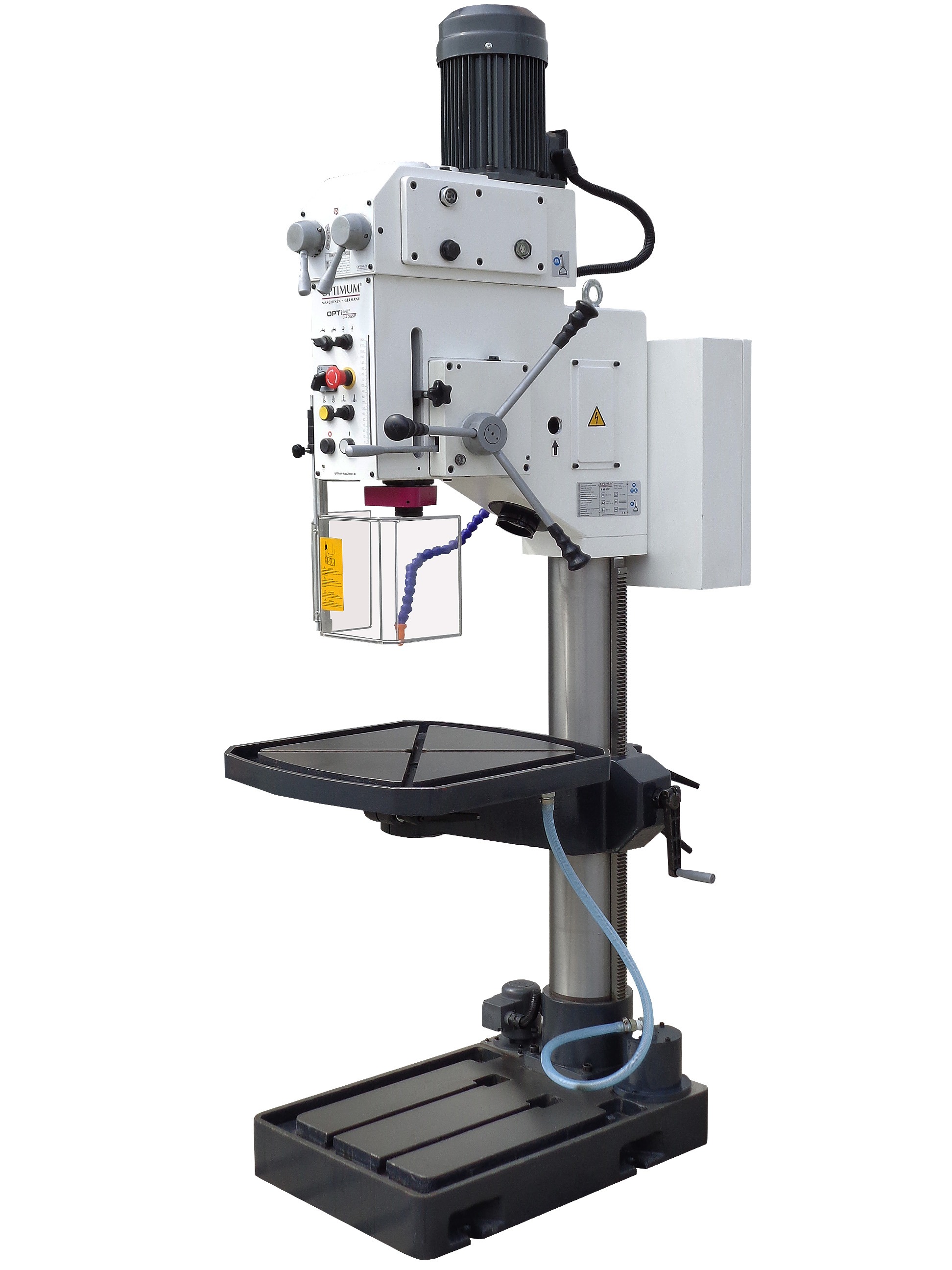

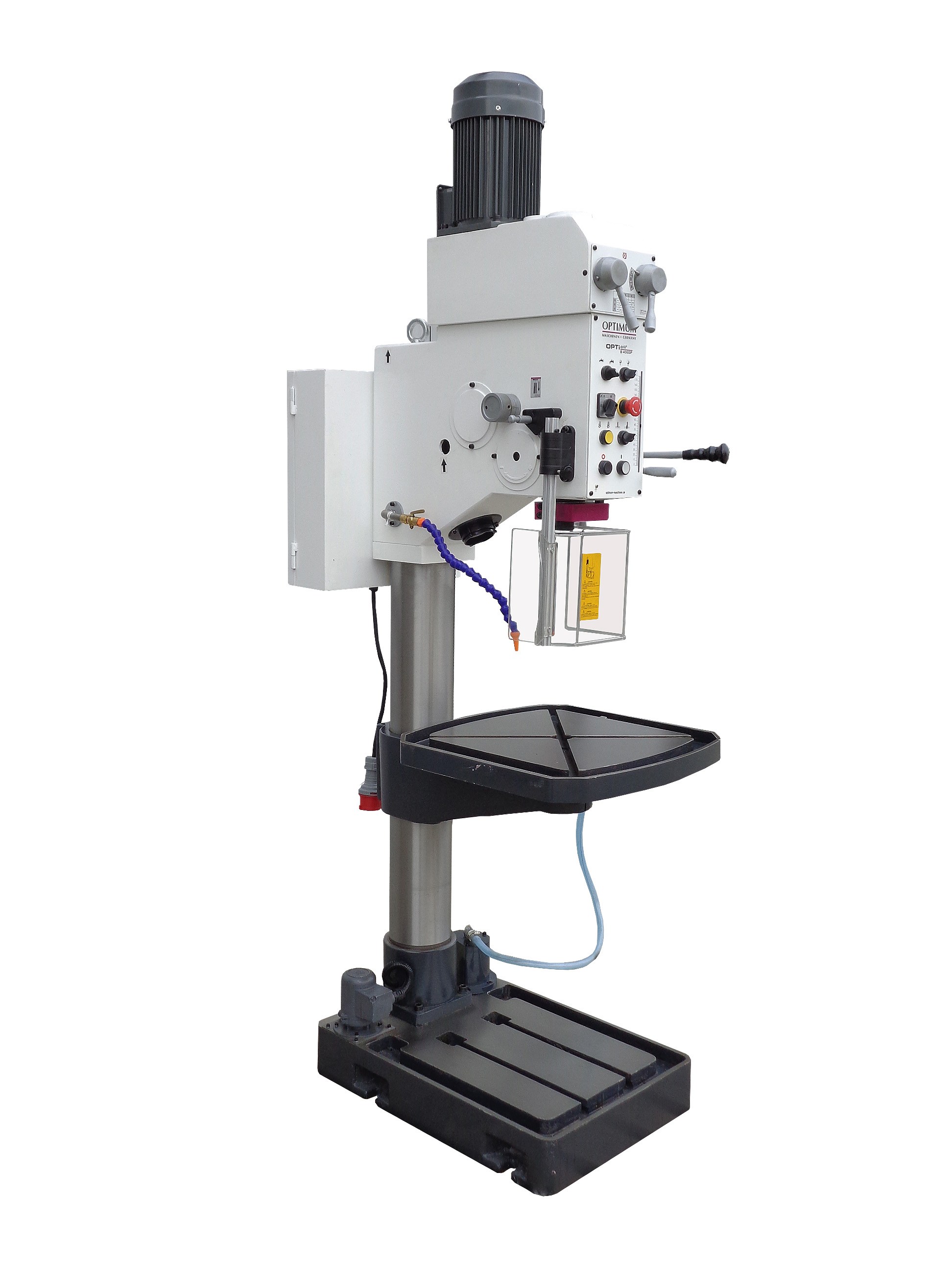

B 40GSP Wiertarka kolumnowa / 400V

SKU: b1277ad84c06.


Ciężka wiertarka przekładniowa z mechanizmem do gwintowania

Model: B 40GSP

SKU: b1277ad84c06. Numer katalogowy: 3034403 Pobierz: Aktualną stronę w PDF Film: Zobacz Pobierz: Kartę katalogową w PDF

Opis produktu

  • Ciężka, masywna wersja żeliwna
  • Automatyczne smarowanie koła zębatego poprzez pompę olejową
  • Duża płynność pracy dzięki szlifowanym kołom zębatym przekładni zanurzonym w oleju
  • Wysoka dokładność ruchu obrotowego ze względu na hartowane i szlifowane wrzeciono główne
  • Mechanizm do gwintowania

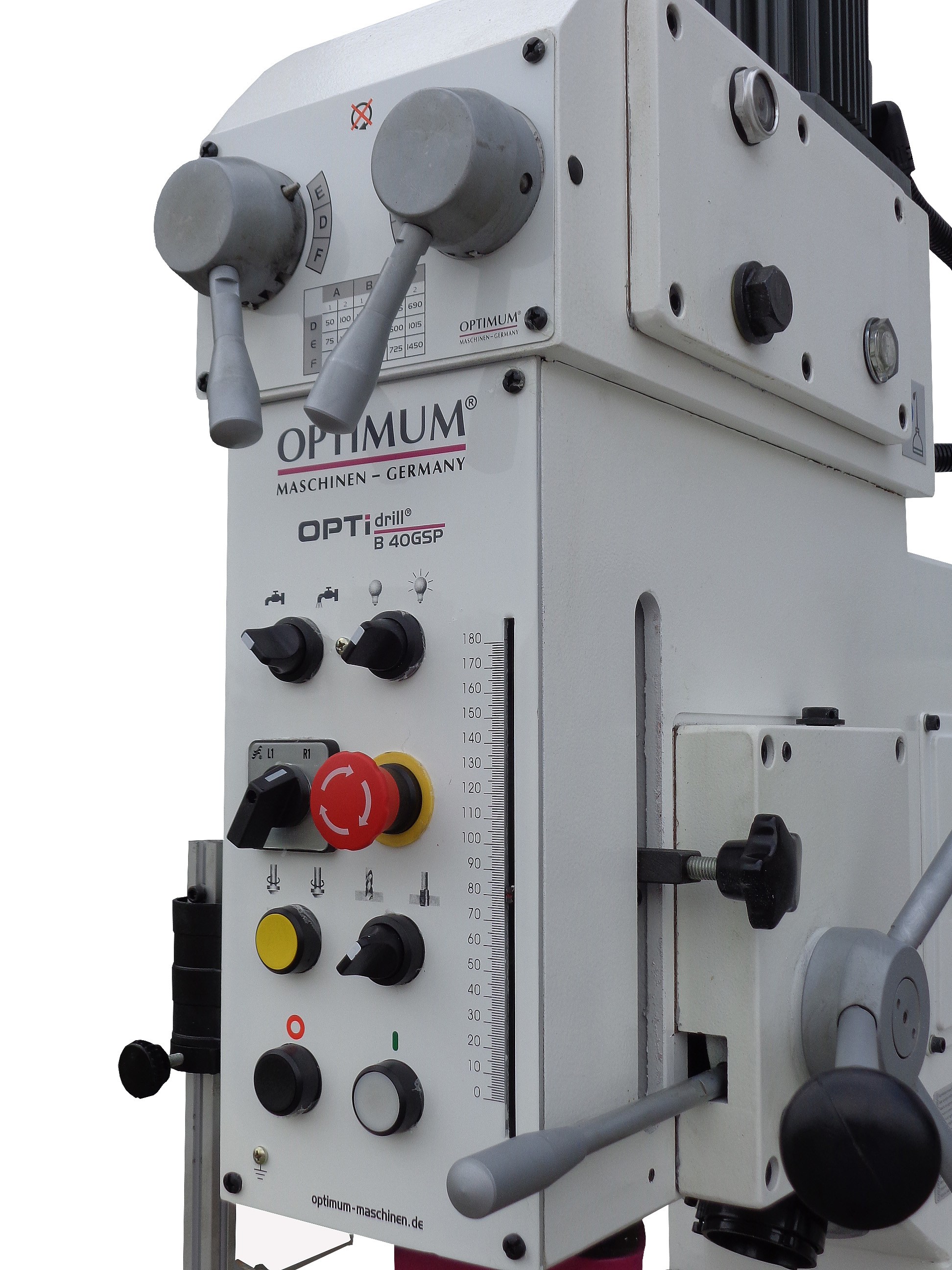

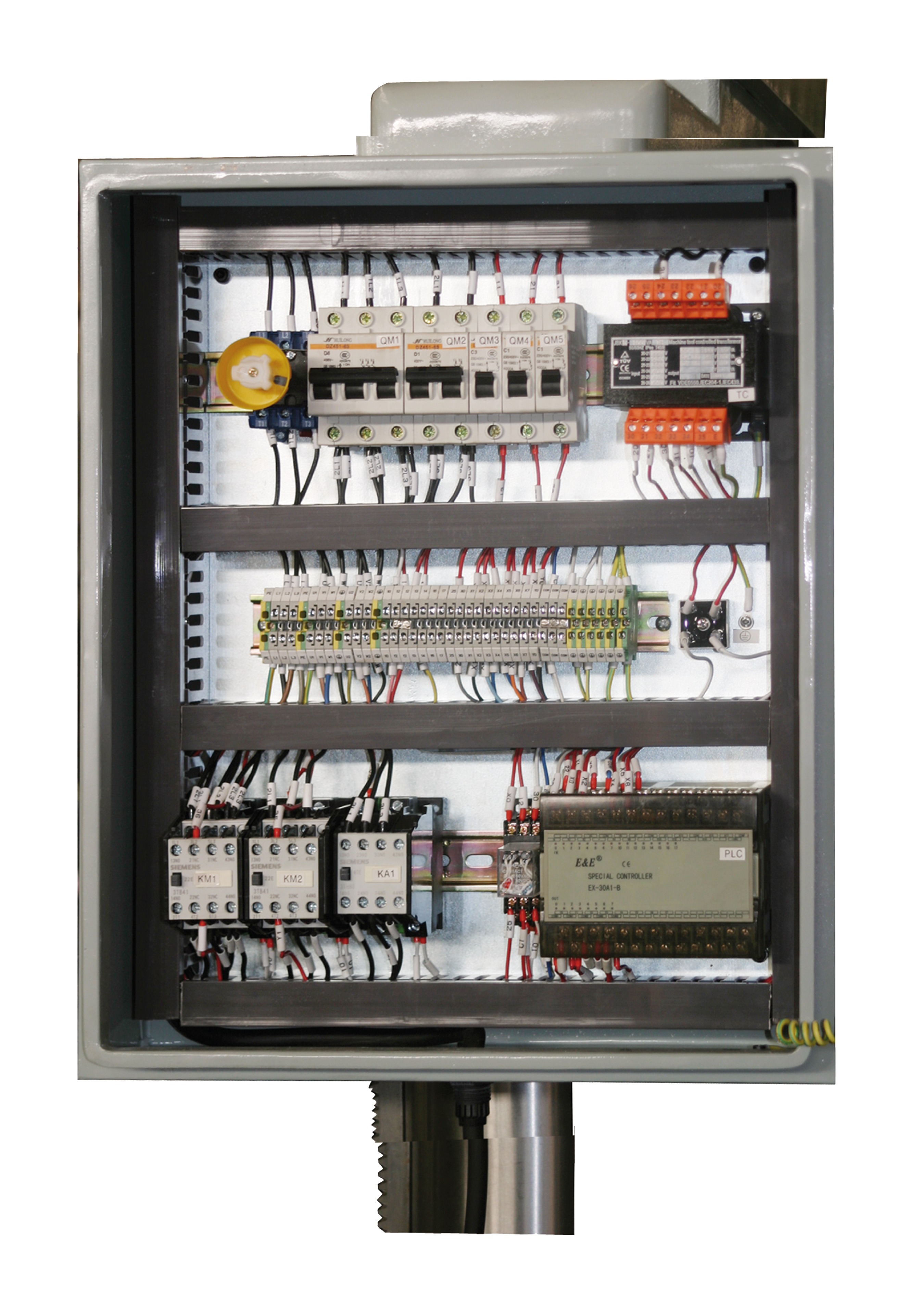

  • Zamykany włącznik główny i wyłącznik ochronny silnika
Model B 40GSP
Nr artykułu 3034403
Dane techniczne
Napięcie elektryczne 400 v / 3 Ph ∼50 Hz
Łączna moc zainstalowania  1,5 kW
Moc silnika pompy chłodziwa 40 W
Wydajność wiercenia
Średnica wiercenia w stali (S235JR) Ø 35 mm
Średnica wiercenia ciągłego w stali (S235JR) Ø 30 mm
Gwintowanie w stali (S235JR) M 24
Mocowanie wrzeciona
Wysuw tulei wrzeciona 180 mm
Mocowanie we wrzecionie MK 4
Odległość wrzeciona od kolumny 350 mm
Posuw tulei 2 stopnie, 0,1/0,2 mm/obr
Prędkości obrotowe
Zakres prędkości obrotowych wrzeciona 50 – 1.450 min-1
Liczba stopni 18 stopni

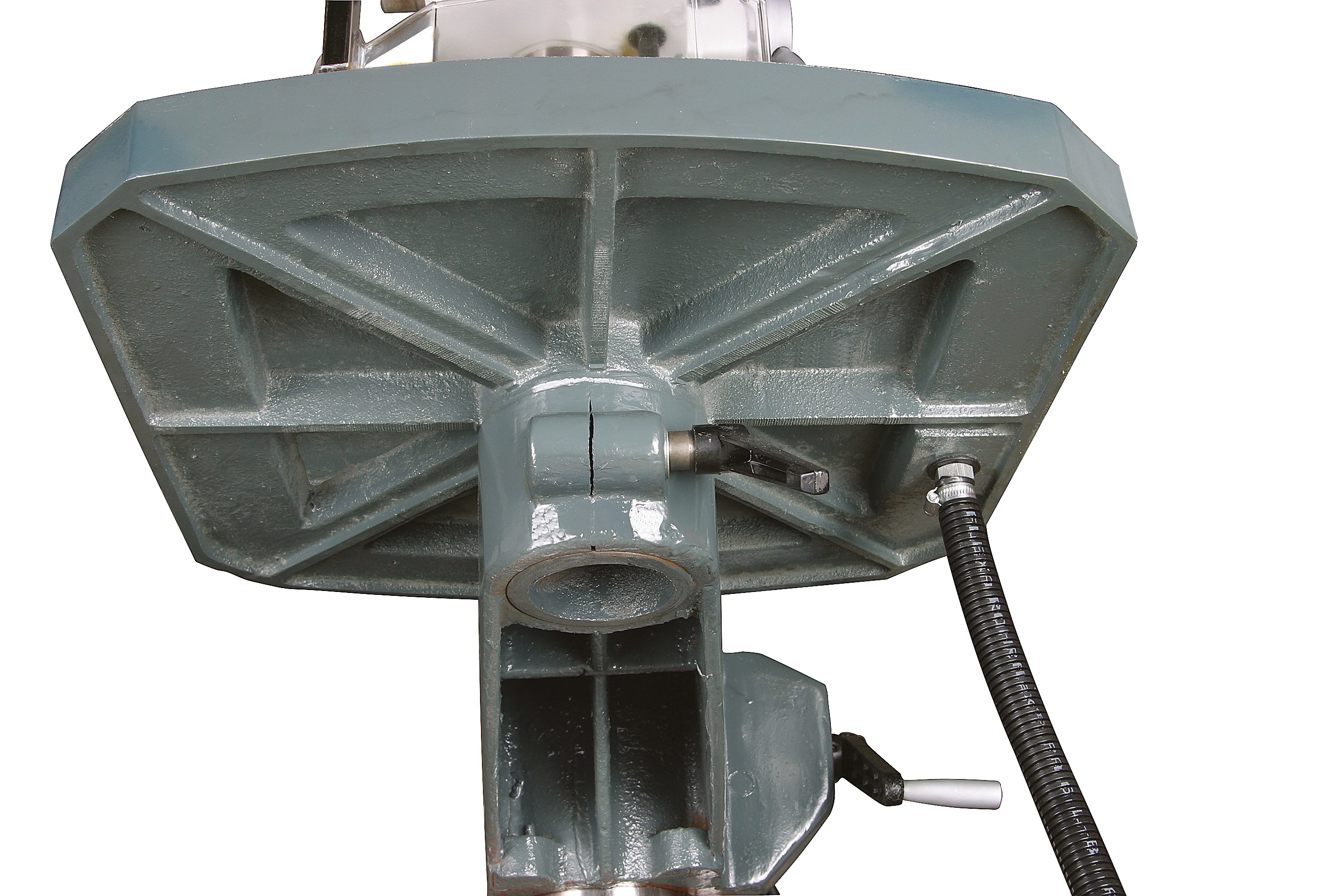

Stół wiertarski
Powierzchnia robocza stołu wiertarskiego długość x szerokość 560 x 560 mm
Szerokość rowka teowego 18 mm
Przechył / Obrót stołu roboczego ± 90°
Odstęp wrzeciono – stół wiertarski max. 780 mm
Maksymalne obciążenie stołu wiertarskiego 250 kg
Podstawa maszyny
Powierzchnia robocza podstawy dł. x szer. 510 x 500 mm
Szerokość rowka teowego / Ilość / Rozstaw 18 mm / 2 / 150 mm
Odstęp wrzeciono – podstawa maszyny max. 1 320 mm
Wymiary
Średnica kolumny Ø 150 mm
Dł. x szer. x wys. 935 x 560 x 2 280 mm
Ciężar całkowity 500 kg

Wyposażenie standardowe:

  • Uchwyt wiertarski samozaciskowy (1 – 16 mm)
Akcesoria Nr artykułu
Uchwyt wiertarski bezpośredniego mocowania MK 4 / 1 -16 mm 3050574
Tuleje redukcyjne MK 4 – MK 3 3050664
Stożek Morse’a MK 4 – B16 3050661
Asortyment uchwytów do mocowania SPW 16 3352019
Uchwyt do gwintownika M5-M12 3352042
