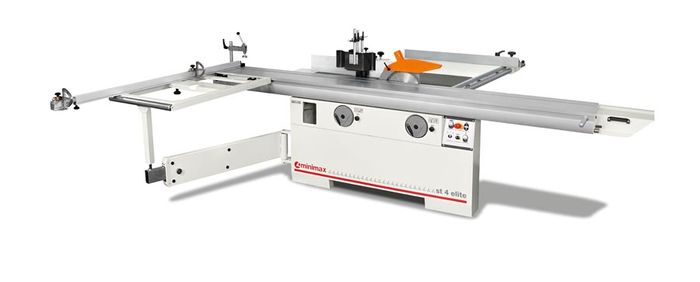

Pilarko-frezarka ST 4 elite 23


HOLZKRAFT ST 4 elie 23 – pilarko-frezarka z wózkiem jezdnym i przechylnym wrzecionem.

Numer katalogowy: 5501068 Pobierz: Aktualną stronę w PDF Pobierz: Kartę katalogową w PDF

Opis produktu

HOLZKRAFT ST4 elite 23 – Pilarko-frezarka z wózkiem jezdnym i  stołem bocznym na ramieniu wysięgnika oraz przechylnym wrzecionem..

Pilarka

  • Stół roboczy wykonany z użebrowanego żeliwa szarego oraz spawany korpus zapewniające optymalną stabilność pracy bez wibracji.
  • Podwójnie zawieszony żeliwny i ciężki agregat piły  gwarantujący najwyższa precyzję i stabilność pracy.
  • Aluminiowy, anodowany wózek przesuwny 2250 mm.
  • Dużych rozmiarów wózek boczny z rolką pomocniczą.
  • Średnica piły 315 mm, wysokość cięcia do 100 mm.
  • Agregat pilarki przechylny 90° – 45°
  • Agregat podcinacza (opcja dodatkowa) na wspólnym bądź osobnym silniku.
  • Możliwość zamontowania wyświetlacza cyfrowego dla cięcia równoległego (opcja dodatkowa)
  • Na życzenie osłona tarczy piły na ramieniu.
  • Liniał do cięcia poprzecznego 3200 mm z wysunięciem teleskopowym i 2 ogranicznikami.
  • W komplecie docisk mimośrodowy.
  • Silnik o dużej mocy 5,0 kW

Żeliwny agregat piły podwójnie zawieszony.

  • Niezwykle wytrzymała i sztywna konstrukcja gwarantuje precyzyjne cięcie.
  • Podwójnie łożyskowany.
  • Ustawiana wysokość i przechyłu do 45 stopni.
  • Opcjonalnie z agregatem podcinacza na osobnym silniku.

Prowadnica cięcia równoległego na stalowym drążku.

  • W standardzie z mechanizmem do precyzyjnej regulacji.
  • Pewne i stabilne prowadzenie na stalowym drążku o średnicy 45 mm.
  • Długi liniał aluminiowy dla większego komfortu pracy.
  • Możliwość opuszczenia prowadnicy przy cięciu szerokich elementów.
  • Opcjonalnie z wyświetlaczem cyfrowym cięcia równoległego.

Frezarka

  • Stabilna stalowo żeliwna konstrukcja.
  • Stałe wrzeciono Ø 30 mm przechylne 0°-45° .
  • 4 prędkości wrzeciona: 3000-6000-8000-10000 obrmin.
  • Wrzeciono prawo-lewo obrotowe.
  • Duży i ciężki agregat wykonany z żeliwa szarego zawieszony bezpośrednio do stołu.
  • Z króćcem odciągowym poniżej stołu dla lepszego odpylania.
  • Solidny i precyzyjny stół roboczy.
  • Wózek jezdny do wykonywania czopów, widlic itp.
  • Liniał poprzeczny z 2 ogranicznikami.
  • Łatwa zmiana prędkości obrotowej.
  • W standardzie z osłoną do frezowania krzywoliniowego.
  • W standardzie z dociskiem mimośrodowym.
  • W standardzie z liniałem poprzecznym regulowanym pod kątem z teleskopowym wysunięciem.
  • Aluminiowe anodowane prowadnice dla większej precyzji.

Osłona frezarki.

  • Ciężka profesjonalna osłona.
  • Z precyzyjną regulacją za pomocą pokrętła i wskaźnikom mechanicznym.
  • Z funkcją zapamiętania parametrów dzięki 3 punktom bazowym. (szybkie ustawienie)
  • Z równoległym prowadzeniem dzięki szynie prowadzącej.
  • Z aluminiowymi płytami prowadzącymi w standardzie.

Wózek aluminiowy

  • Niezawodny i precyzyjny kulkowy system prowadzenia wózka przesuwnego.
  • Szerokość wózka – 360 mm!
  • Stalowe utwardzane i szlifowane prowadnice.
  • 10 lat gwarancji na zużycie prowadnic Holzkraft dla ST4 elite !
  • Ograniczona możliwość osadzania się pyłu drzewnego dzięki minimalnym punktom styku kulki z prowadnicą.
  • Płynne i ciche prowadzenie wózka przesuwnego.

Opcjonalnie z:

  • Agregatem podcinacza (tarcza ∅100 mm) na wspólnym napędzie z agregatem głównym (nr. kat. 5510406)
  • Osłoną do czopowania z listwą dystansową do narzędzi o maksymalnej średnicy ∅275 mm  (nr. kat. 5510407)
  • Dodatkową prowadnicą poprzeczną ze skalą i 2 ogranicznikami oraz teleskopowym wysunięciem (nr. kat. 5514315)
  • Wyświetlaczem cyfrowym cięcia równoległego (nr. kat. 5516000)
  • Urządzeniem transportowym z dyszlem (nr. kat. 5514108)
  • Osłoną tarczy piły na osobnym ramieniu (nr. kat. 5510408)
  • Odchylanym ramieniem do zamontowania posuwu wraz z przyłączem elektrycznym  (nr. kat. 5510510 – opcja fabryczna*)
  • Agregatem podcinacza z własnym silnikiem napędowym i tarczą ∅100 mm. (nr. kat. 5510405 – opcja fabryczna*)

* – opcja fabryczna dostępne tylko przy zamówieniu nowej maszyny.


Dane techniczne ST 4 elite 23
Pilarka:
Wymiary stołu żeliwnego: 1250 x 430 mm
Szerokość wózka aluminowego: 360 mm
Długość cięcia: 2310 mm
Maksymalna Ø tarczy podcinaczem i bez: 315 mm
Maks. wysokość cięcia przy 90°/45°: 100/70 mm
Szerokość cięcia poprzecznego: 3260 mm
Szerokość cięcia: 900 mm
Obroty piły głównej: 4000 min-1
Frezarka:
Przechył wrzeciona: 90º – 45º
Wysokość użytkowa wrzeciona: 125 mm
Maksymalna Ø narzędzia w osłonie 90º – 45º: 240 mm
Maksymalna Ø narzędzia w osłonie do czopowania: 275 mm
Prędkość obrotowa wrzeciona:  3500/6000/8000/10000 min-1
Moc silnika 400 V / 50 Hz / S6 – 40%: 2 x 5,0 kW (6,6 KM)
Średnica króćca odciągowego: 2 x 120 mm
Króciec-Ø kaptura piły:: 60 mm
Waga: 569 kg
