SD 350AV Przecinarka taśmowa / 400V


Półautomatyczna piła taśmowa do metalu z podwójnym skosem oraz bezstopiowo regulowaną prędkością taśmy piły za pomocą przemiennika częstotliwości

Model: SD 350AV

Numer katalogowy: 3292355 Pobierz: Aktualną stronę w PDF Pobierz: Kartę katalogową w PDF

Opis produktu

  • Ciężka wersja przemysłowa
  • Cicha praca
  • Tryb manualny albo półautomatyczny
  • Bezstopniowo regulowana prędkość taśmy piły w zakresie 0-80 m/min.
  • Duża dokładność cięcia dzięki eliminacji wibracji
  • Regulacja skosu do 60° poprzez wychylanie całej ramy piły

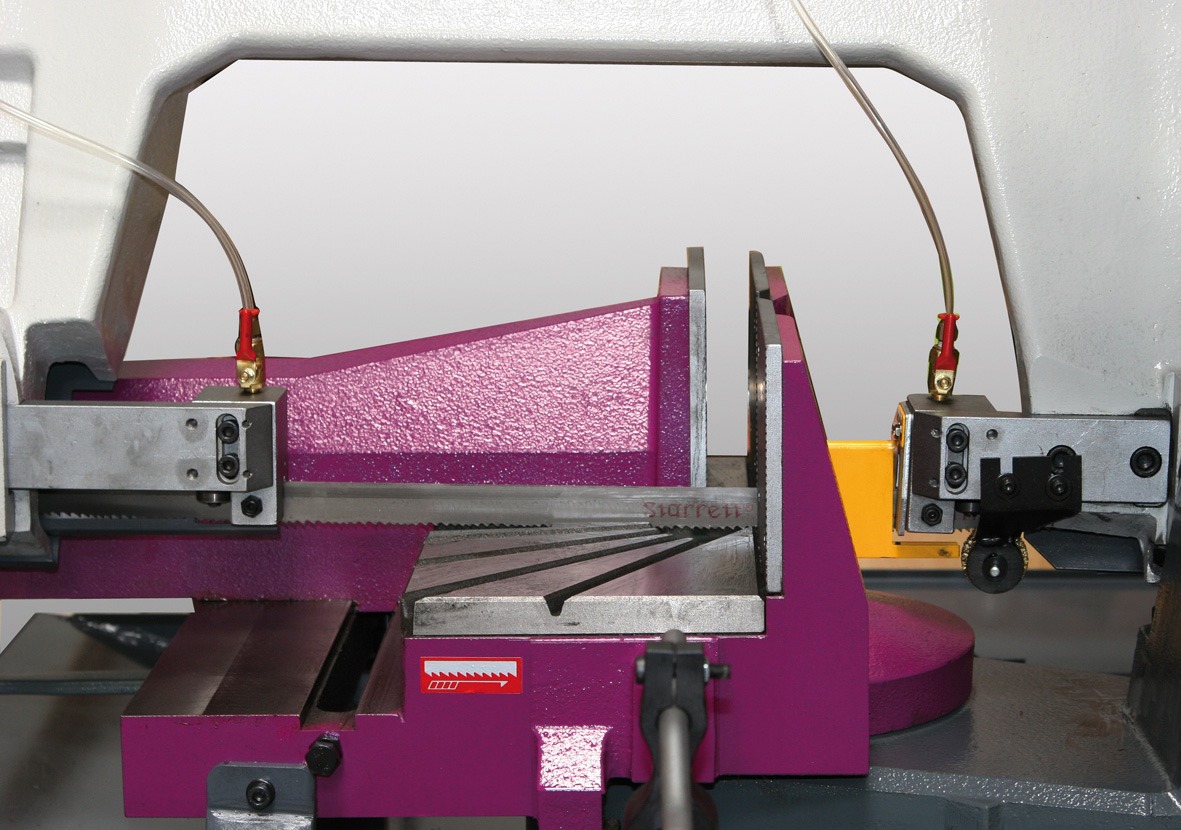

  • Pojedynczo regulowane prowadnice taśmy z twardego stopu na łożyskach kulkowych
  • Seryjnie z wysokiej jakości taśmą bi-metalową
  • Ograniczniki końcowe regulowane z dokładnością stopniową
  • Szczotka do usuwania wiórów
  • Mikrowyłącznik do automatycznego wyłączania krańcowego
  • Regulowana podpora rolkowa do długich i ciężkich półwyrobów
  • Kompletne wyposażenie maszyny; użytkownik może rozpocząć produktywną pracę natychmiast po uruchomieniu

Sposób działania trybu półautomatycznego:

  • Zamykanie imadła i aktywowanie silnika
  • Opuszczanie ramy piły do cięcia
  • Zatrzymywanie silnika i powrót ramy piły do pozycji wyjściowej
Model SD 350AV
Dane maszyny
Napięcie elektryczne 400V~50 Hz
Łączna moc zainstalowania 3,8 kW
Moc silnika napędowego taśmy piły 2,2 kW
Moc pompy hydraulicznej 1,4 kW
Moc silnika pompy chłodziwa 50 W
Unoszenie ramy piły – tryb manualny Hydrauliczne przy użyciu przycisku
Unoszenie ramy piły – tryb półautomatyczny Automatycznie
Posuw – opadanie ramy piły Regulowany bezstopniowo
Prędkość przesuwu taśmy tnącej Regulowana bezstopniowo w zakresie 0 – 80  m/min
Wymiary taśmy tnącej 2925 x 27 x 0,9 mm
Kąt cięcia od -450 do 600

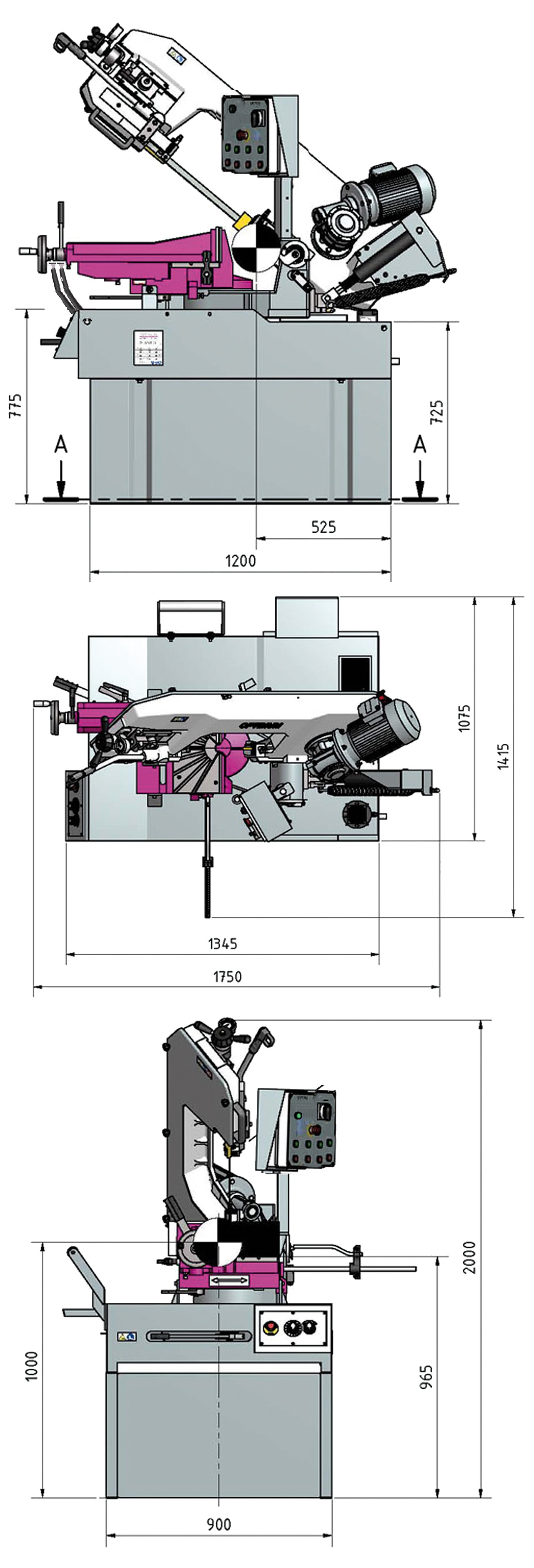

Wymiary
Głębokość 1750 mm
Szerokość bez / z ogranicznikiem materiału 1075 mm / 1415 mm
Wysokość dolnego / górnego położenia krańcowego 1420 mm / 2000 mm
Ciężar netto 600 kg



Zakresy cięcia Przekrój okrągły Przekrój prostokątny
0 ° Ø 270 mm 350 x 230 mm
45 ° Ø 230 mm 210 x 220 mm
60 ° Ø 140 mm 140 x 220 mm
-45 ° Ø 230 mm 140 x 200 mm
Zakres cięcia jest ustalany w cięciu pełnym. Przy odcinaniu zakres cięcia może być większy.

Wyposażenie standardowe:

  • Regulowany ogranicznik materiału,
  • Bimetaliczna taśma tnąca,
  • Podstawa maszyny.
Akcesoria
Taśmy piły HSS Bi-Metall M 42
Zęby na cal Kąt ustawczy zęba  Art.
5 – 8 ZpZ 00 3357541
6 – 10 ZpZ 00 3357542
4 – 6 ZpZ 60 3357540
 Zestaw taśm do piły HSS Bi-Metall M 42
1 sztuka taśmy do piły 6 – 10 ZpZ, 00

1 sztuka taśmy do piły 5 – 8 ZpZ, 00

1 sztuka taśmy do piły 4 – 6 ZpZ, 60

 3357501



Stojak na materiał Art.
MSR 4H dł. x szer. 1.000 x 440 mm 3357001
MSR 7H dł. x szer. 2.000 x 440 mm 3357002
MSR 10H dł. x szer. 3.000 x 440 mm 3357003
Przedłużenie stołu MSR1 3357004
Rolki PVC do MSR 3357609
