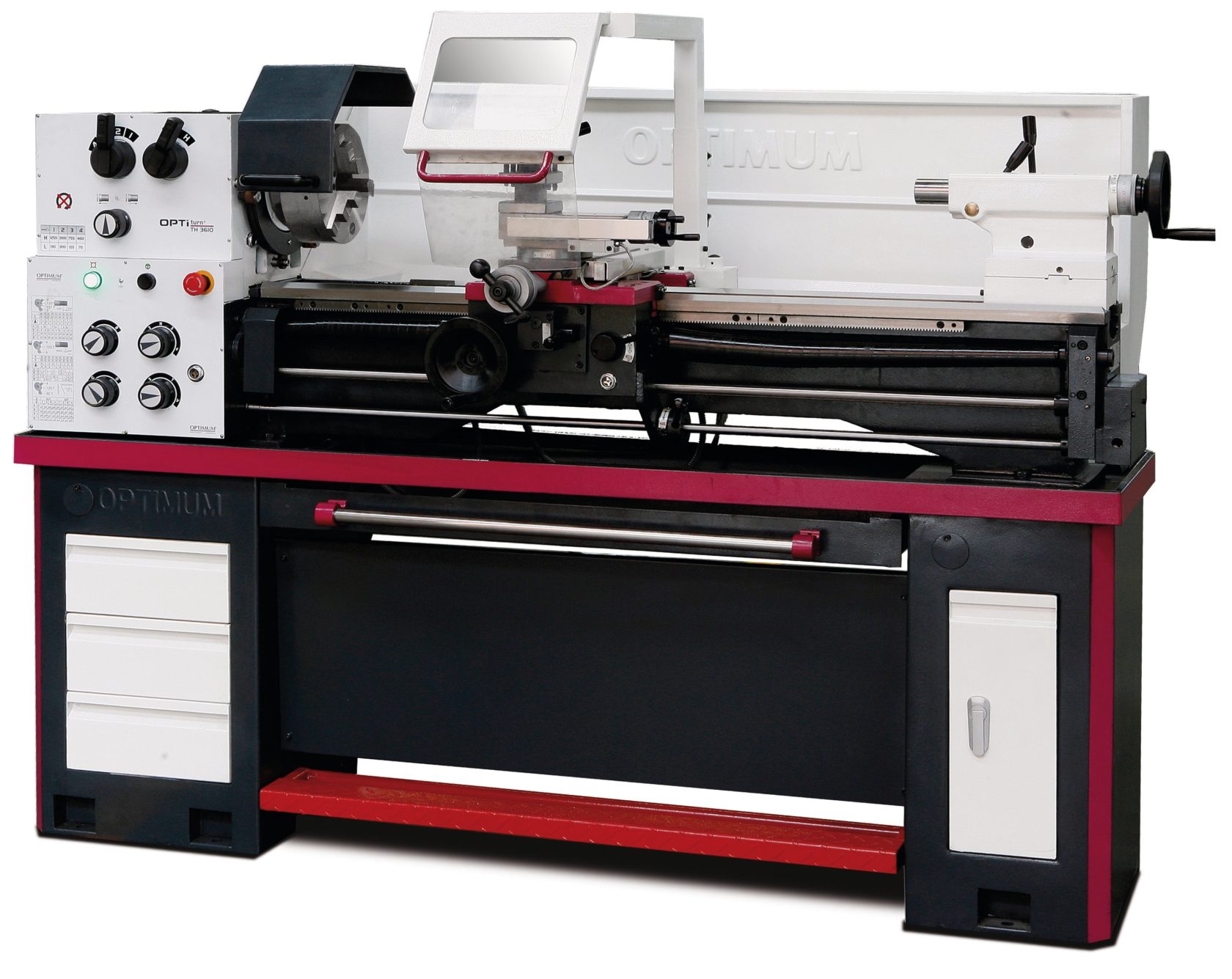

OPTIturn tokarka TH 3610 / 400V
Opis produktu
- Indukcyjnie hartowane i szlifowane prowadnice łoża
- Mocowanie wrzeciona Camlock DIN ISO 702-2 nr 5
- Gwarantowana dokładność ruchu obrotowego końcówki wrzeciona lepsza niż 0,015 mm
- Koła zębate i wałki hartowane i szlifowane, w łożyskach precyzyjnych, zanurzone w oleju
- Wyłącznik ochronny silnika, zamykany włącznik główny
- Przełącznik prawo-lewo na saniach wzdłużnych
- Osłona śruby pociągowej
- Podstawa maszyny ze schowkami na narzędzia z lewej i prawej strony
- Wyciągana wanna na wióry do szyn prowadzących
- Układ wyłączania awaryjnego uruchamiany nogą
- Pokrętła z funkcją automatycznego wyłączania
| Dane maszyny | |
| Napięcie elektryczne | 400 V / 3 Ph ~50 Hz |
| Wrzeciono | |
| Moc silnika napędowego | 1,5 kW |
| Stożek wrzeciona | MK 6 |
| Końcówka wrzeciona (mocowanie uchwytu) | Camlock DIN ISO 702-2 nr 5 |
| Przelot wrzeciona | Ø 52 mm |
| Wysokość mocowania narzędzi w czterogniazdowym imaku nożowym | max. 16 mm |
| Zakresy robocze | |
| Wysokość kłów | 180 mm |
| Rozstaw w kłach | 980 mm |
| Maks. średnica toczenia nad łożem | 356 mm |
| Maks. średnica toczenia po wyjęciu mostka | 516 mm |
| Długość toczenia w wybraniu mostka | 160 mm |
| Szerokość łoża | 187 mm |
| Zakres prędkości obrotowej | |
| Prędkość obrotowa wrzeciona | 70 – 2.000 min-1 |
| Liczba stopni | 8 stopni |
| Maksymalne przesuwy | |
| Przesuw sań górnych | 100 mm |
| Przesuw suportu poprzecznego | 170 mm |
| Zakresy posuwów oraz gwintów | |
| Posuwy wzdłużne | 0,052 – 1,392 mm/obr (32 posuwy) |
| Posuwy poprzeczne | 0,014 – 0,38 mm/obr (32 posuwy) |
| Gwinty metryczne | 0,4 – 7 mm/obr (26 skoków) |
| Gwinty calowe | 56 – 4 Gg/cal (34 skoków) |
| Konik | |
| Mocowanie w tulei konika | MK 3 |
| Średnica / wysuw tulei konika | Ø 42 mm / 120 mm |
| Wymiary | |
| długość x szerokość x wysokość | 1.930 x 725 x 1.350 mm |
| Ciężar netto | 610 kg |
Wyposażenie standardowe
- Podtrzymka stała do detali o maks. średnicy 100 mm
- Podtrzymka ruchoma do detali o maks. śred. 95 mm
- Lampa maszynowa diodowa
- Tuleja redukcyjna MK3/MK5
- Dwa stałe kły centrujące MK3
- Czterogniazdowy imak nożowy – stalowy
- Zestaw zmianowych kół zębatych
- Narzędzie sterownicze
| Akcesoria | Nr art. |
| Uchwyt czteroszczękowy OPTIMUM Ø 200 mm nr 5, samocentrujący | 3442845 |
| Uchwyt czteroszczękowy OPTIMUM Ø 200 mm nr 5 z niezależnym nastawem szczęk | 3442880 |
| Uchwyt trójszczękowy BISON Ø 200 mm nr 5, samocentrujący | 3450315 |
| Uchwyt czteroszczękowy BISON Ø 200 mm nr 5, samocentrujący | 3450365 |
| Imak stalowy szybkozmienny SWH 3-E | 3384303 |
| Montaż fabryczny SWH 3-E | 9000400 |
| Uchwyt zaciskowy 5C | 3441555 |
| Zestaw tulei zaciskowych 3 – 25 mm, 5C, 17-częściowy | 3441509 |
| Zestaw noży tokarskich 16 mm, 5-częściowy | 3441668 |
| Zestaw noży tokarskich 16 mm, 5-częściowy „Made in Germany“ | 3441216 |
| Zestaw noży tokarskich 16 mm, 5-częściowy | 3441610 |
