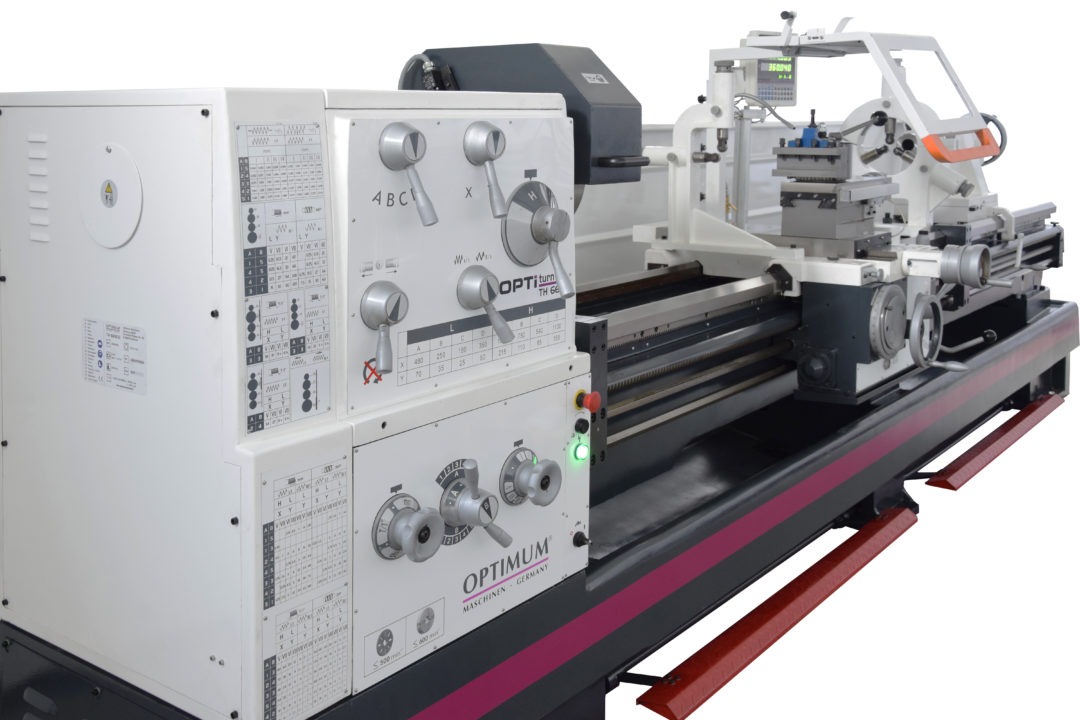

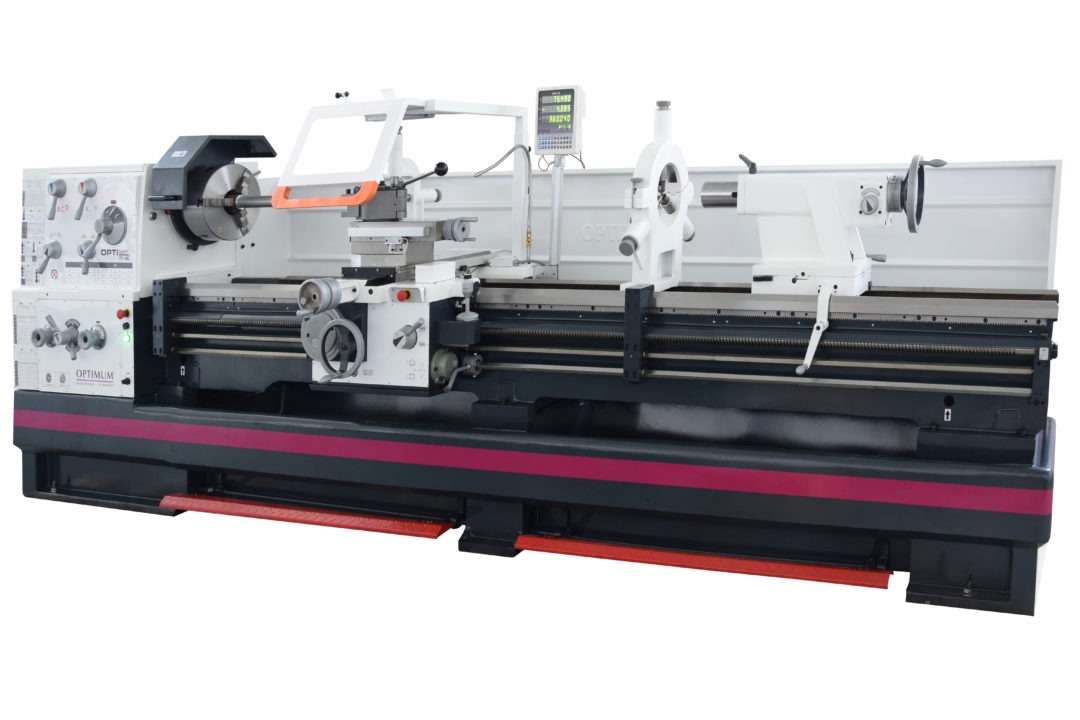

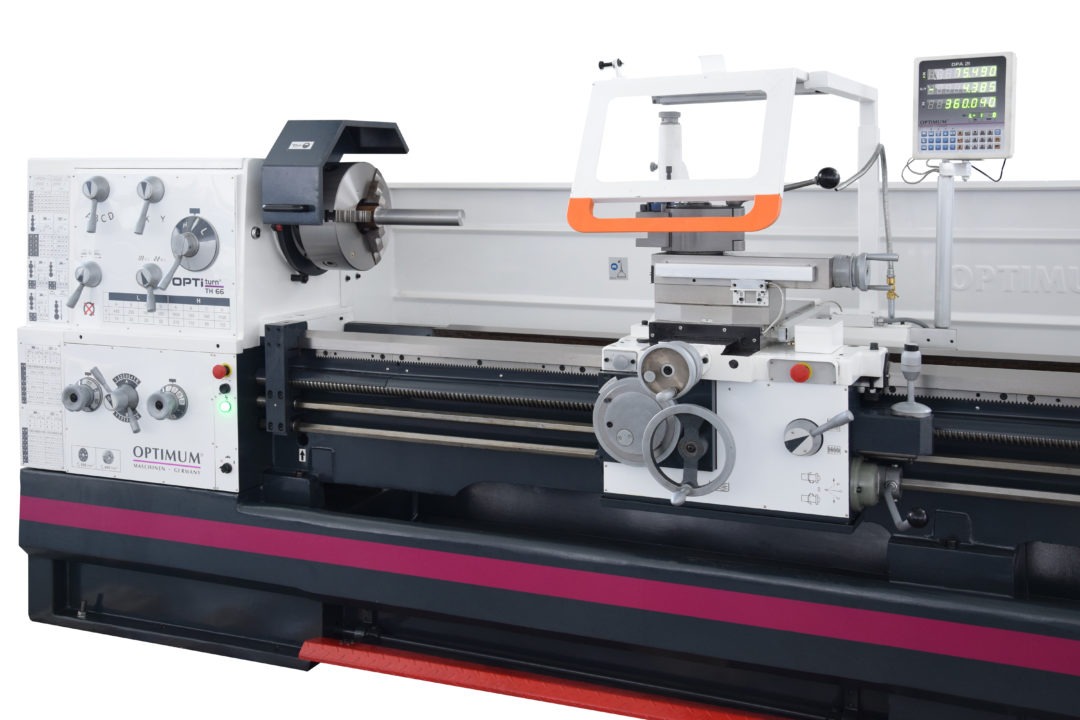

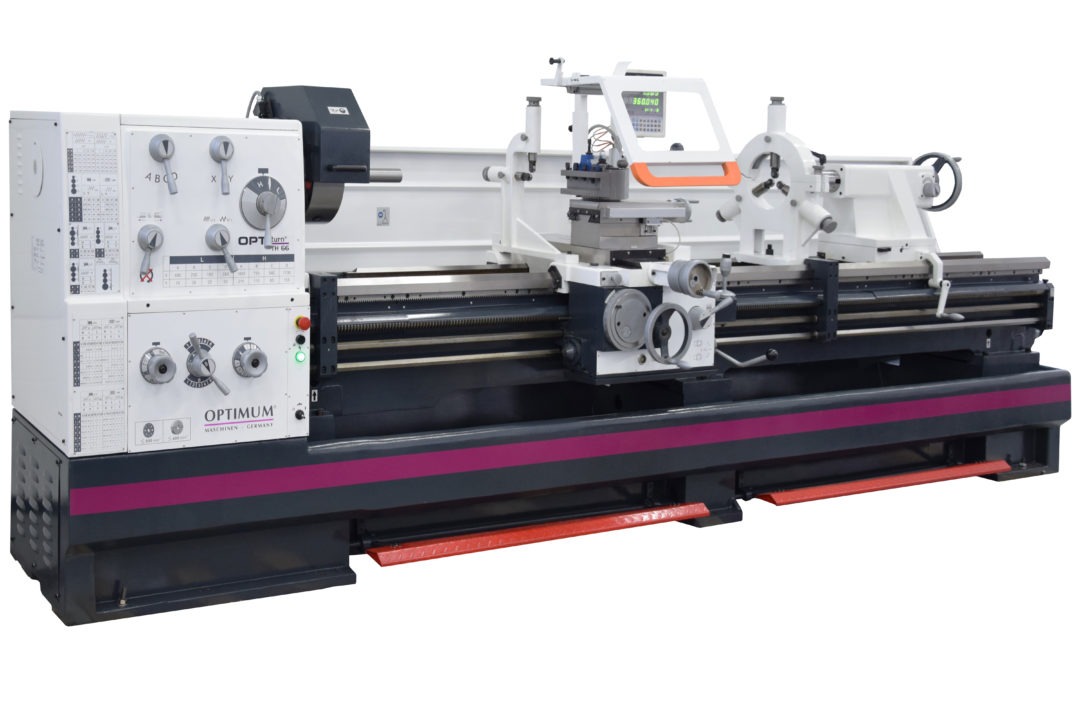

OPTIturn TH6630D Tokarka do metalu / 400V
Opis produktu
- Indukcyjnie hartowane i precyzyjnie szlifowane prowadnice łoża

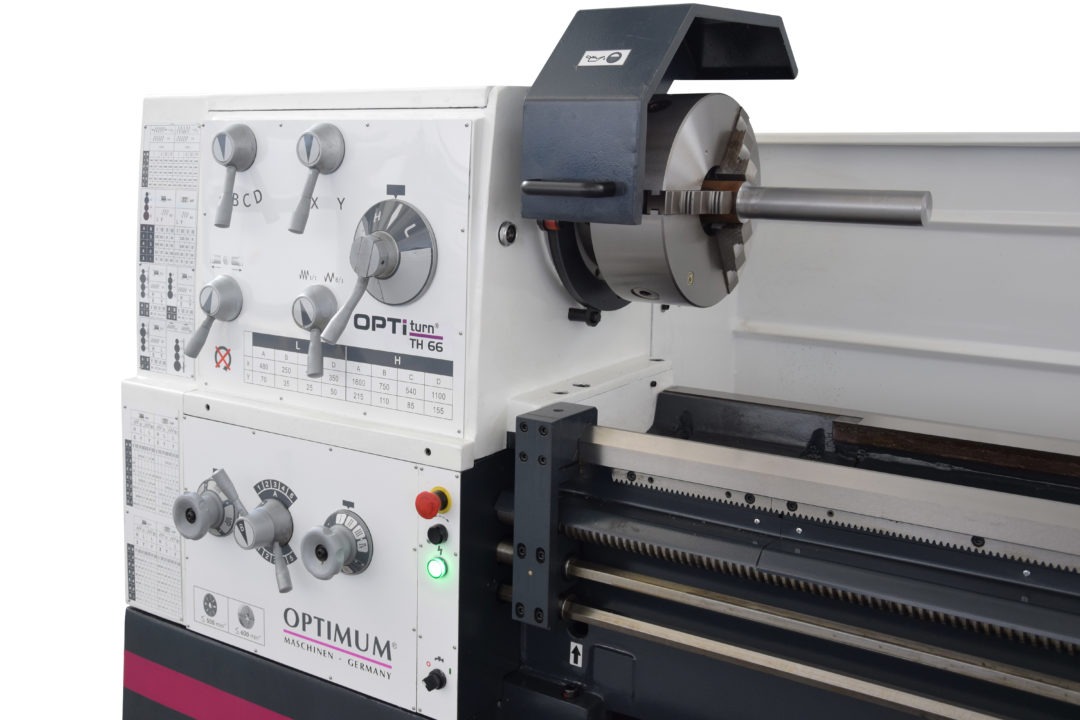

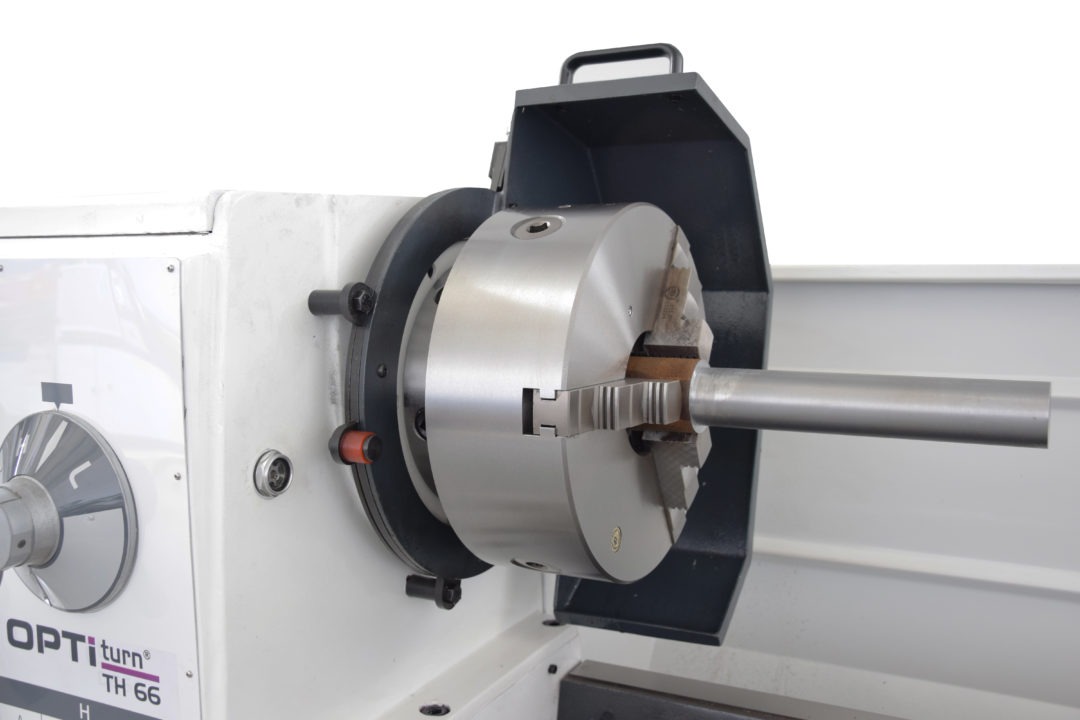

- Końcówka wrzeciona (mocowanie uchwytu) Camlock DIN ISO 702-2 nr 8

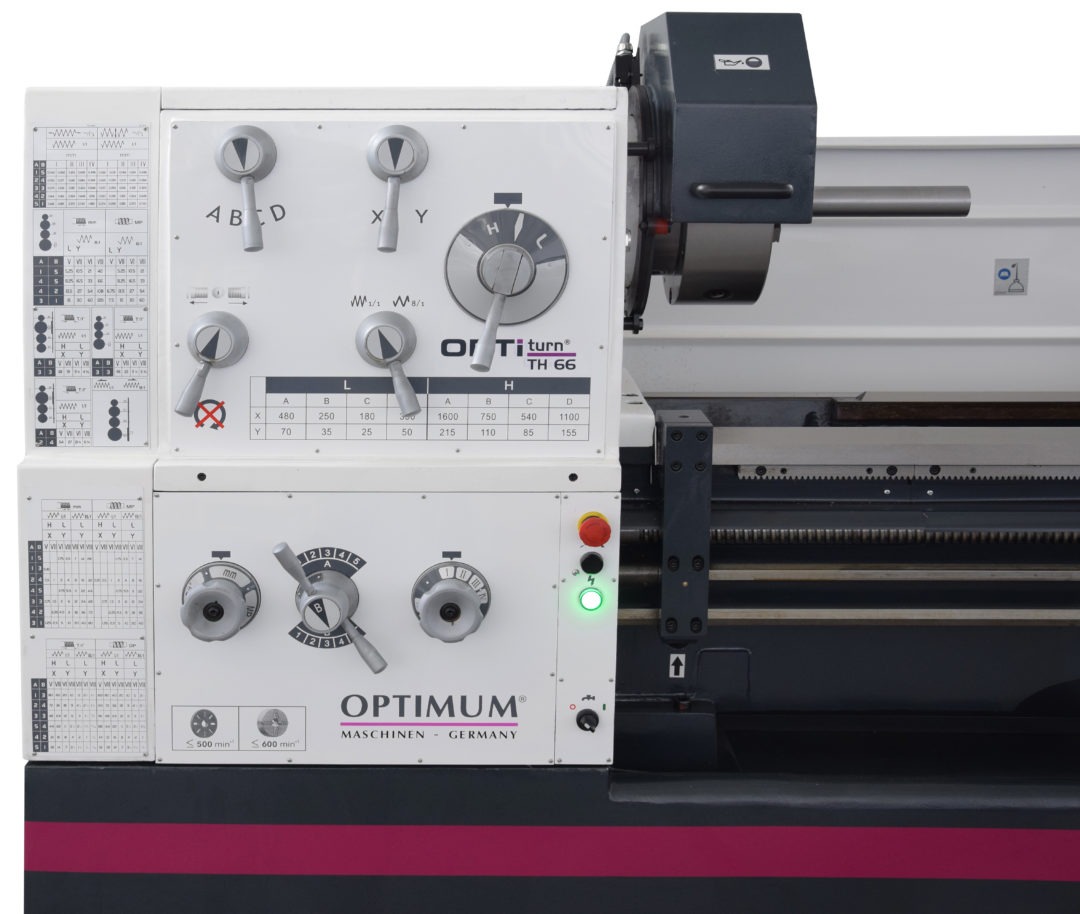

- Zamknięta przekładnia posuwu szybkiego przełączania, koła zębate oraz wałki hartowane i szlifowane, na łożyskach precyzyjnych
- Przejrzyste dźwignie do przełączania szybkości posuwu
- Wyłącznik awaryjny grzybkowy, wyłącznik ochronny silnika, zamykany włącznik główny

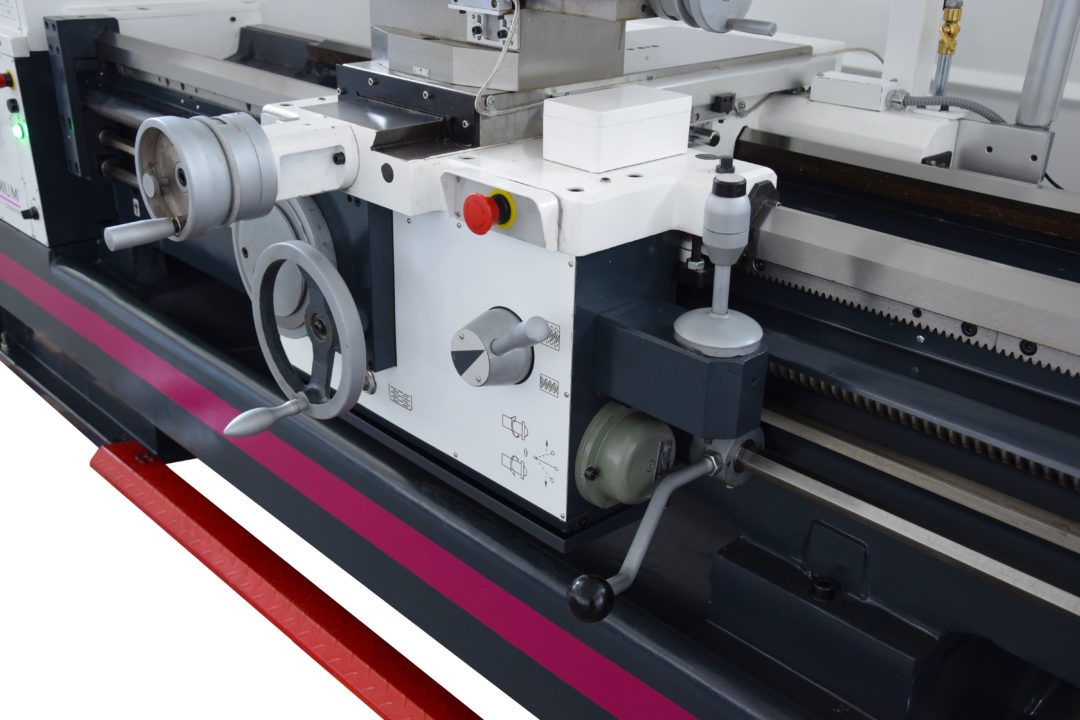

- Możliwość przełączania biegu prawo-lewo w saniach wzdłużnych
- Ochronny wyłącznik krańcowy do szybkich posuwów wzdłużnych

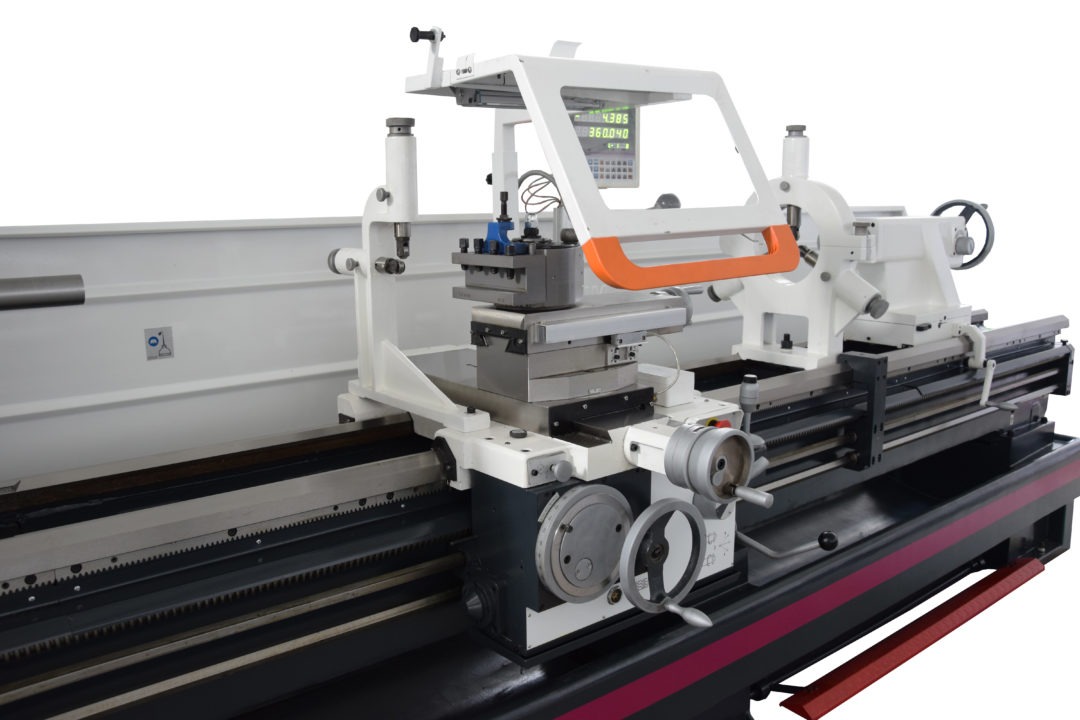

- Smarowanie centralne na saniach wzdłużnych X Osłona śruby pociągowej
- Lampa maszynowa ledowa z ramieniem przegubowym X Układ wyłączania awaryjnego uruchamiany pedałem nożnym
- Układ elektryczny z aparatami marki Siemens
- Głowica imaka stalowego, szybkozmiennego SWH 9-D
- 1 imak stalowy 40 x 180mm, typ D do noży czworokątnych

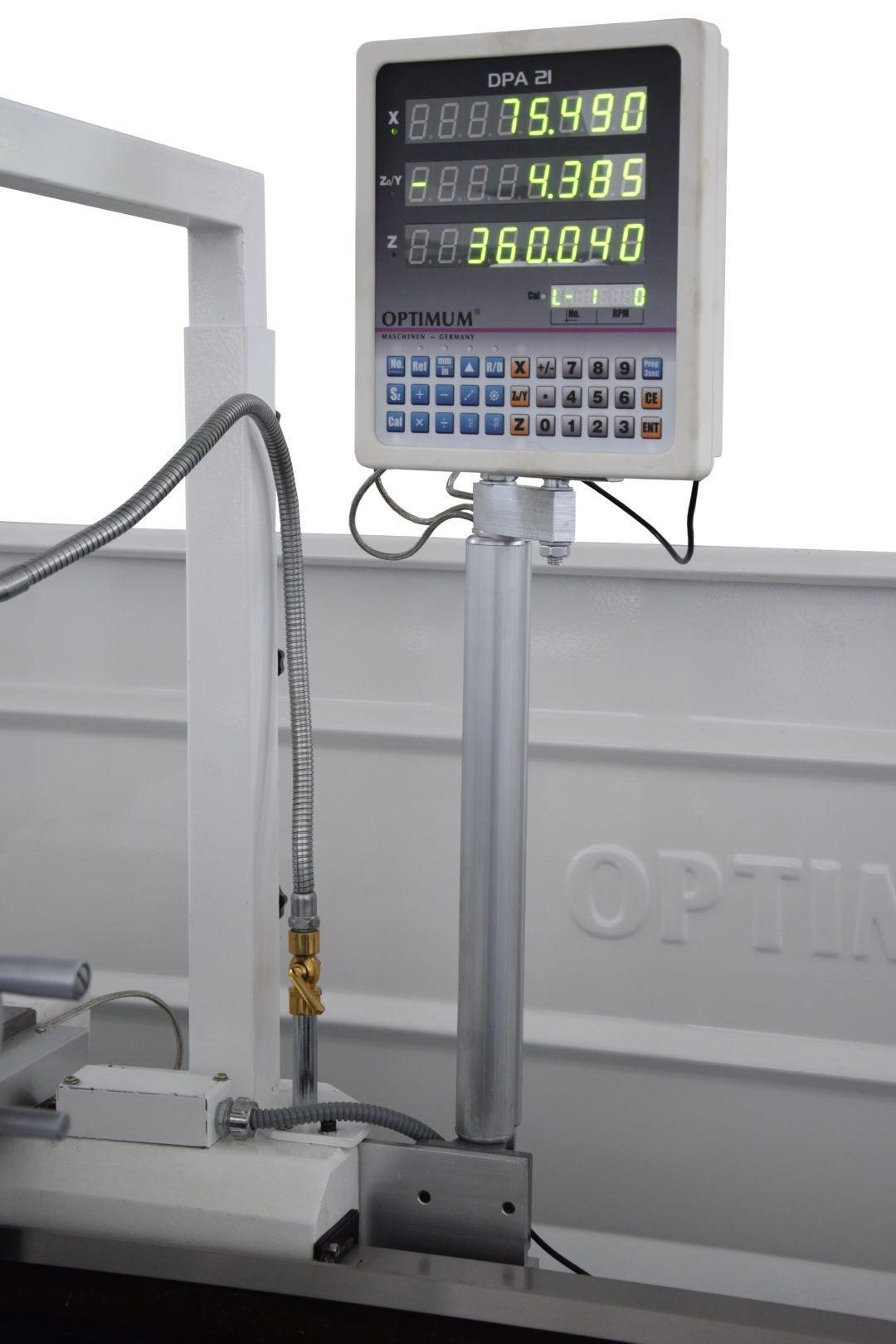

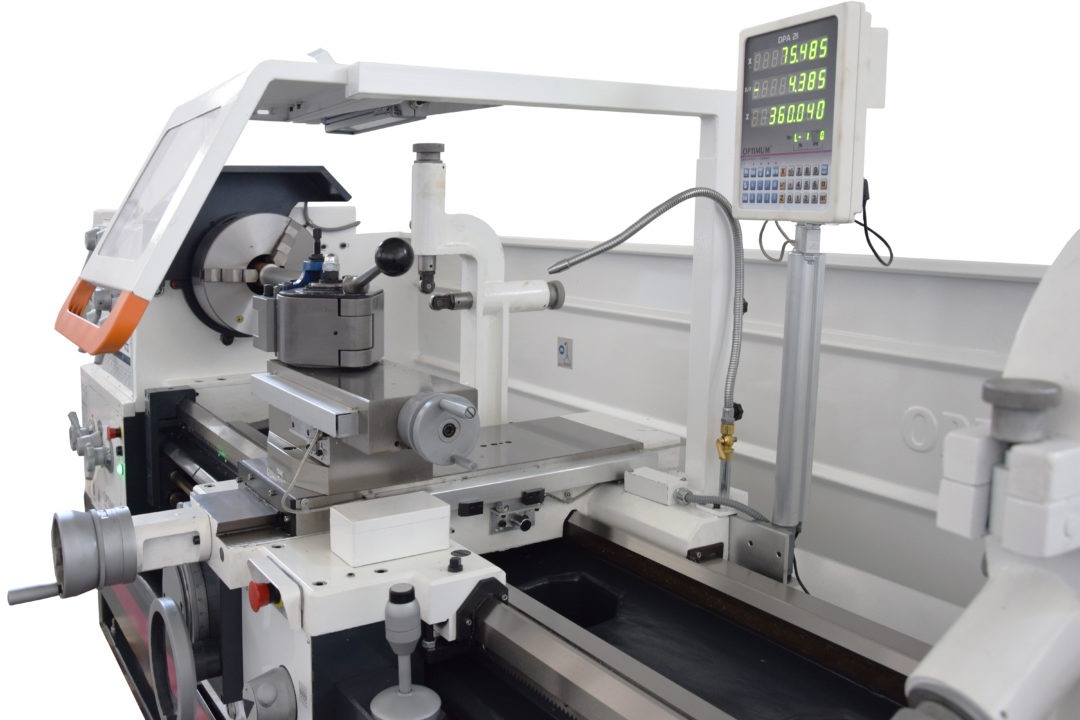

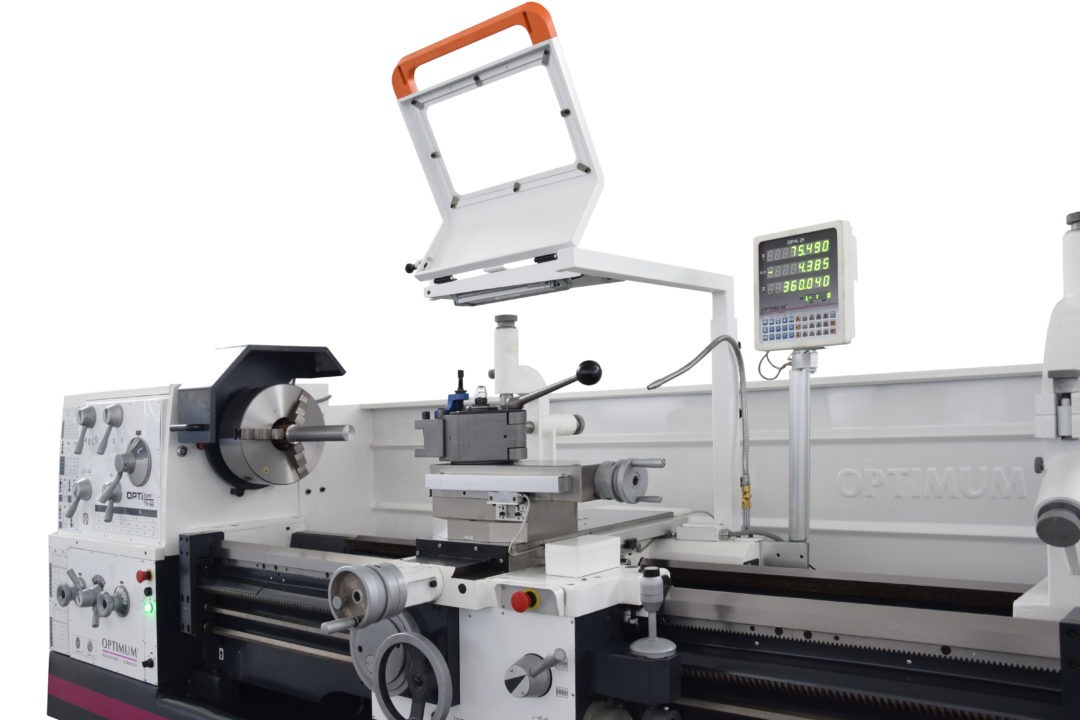

Cyfrowy wskaźnik położenia DPA 21
- Wyraźna redukcja czasów produkcji
- Większa dokładność pracy
- Zmniejsza się współczynnik błędów
- Przejrzyście skonfigurowana klawiatura
- Z własnym zasilaniem
- Układ otrzymuje zasilanie po załączeniu włącznika głównego
- Liniały pomiarowe
| Dane techniczne | TH6630D |
| Napięcie elektryczne | 50 Hz / 400V |
| Wrzeciono | |
| Moc silnika napędowego | 9 kW |
| Stożek wrzeciona | MK7 |
| Końcówka wrzeciona (mocowanie uchwytu) | Camlock DIN ISO 702-2 nr 8 |
| Przelot wrzeciona | Ø 105 mm |
| Wysokość narzędzi mocowanych w imaku stalowym, szybkozmiennym | Max. 32 mm |

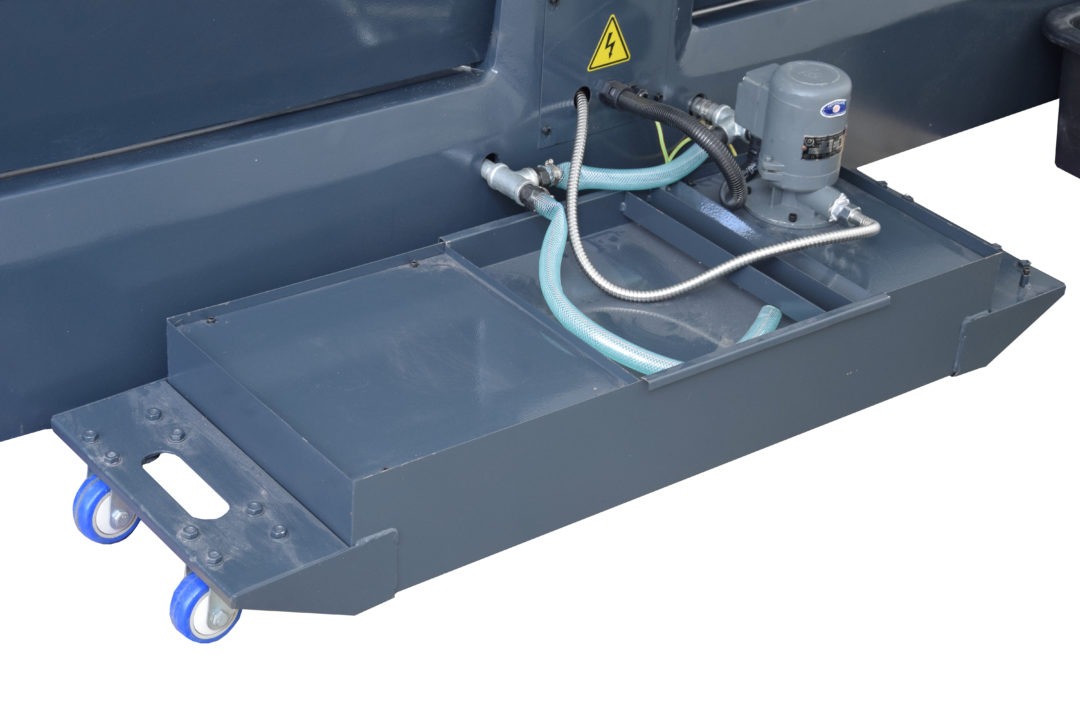

| Układ chłodzenia | |
| Moc pompy układu chłodzenia | 150 W |
| Zakresy robocze | |
| Wysokość kłów | 330 mm |
| Rozstaw w kłach | 3050 mm |
| Maks. średnica toczenia nad łożem | Ø 660 mm |
| Maks. średnica toczenia nad saniami poprzecznymi | Ø 440 mm |
| Średnica toczenia w wybraniu mostka | Ø 900 mm |
| Długość toczenia w wybraniu mostka | 250 mm |
| Szerokość łoża | 400 mm |
| Zakres prędkości obrotowych | |
| Prędkość obrotowa wrzeciona | 25 – 1600 obr/min |
| Liczba stopni | 16 |
| Maksymalne przesuwy | |
| Przesuw sań górnych | 230 mm |
| Przesuw suportu poprzecznego | 368 mm |
| Zakresy posuwów oraz gwintów | |
| Posuw wzdłużny | 0,044 – 1,48 mm/obr (25 posuwów) |
| Posuw poprzeczny | 0,022 – 0,74 mm/obr (25 posuwów) |
| Gwinty metryczne | 0,45 – 120 mm/obr (54 skoki) |
| Gwinty calowe | 80 – 16/07 Gg/cal (60 skoków) |
| Koła podziałowe | 7/8 – 160 (42 zwoje) |
| Gwinty modułowe | 0,25 – 60 mm π (46 gwinty) |

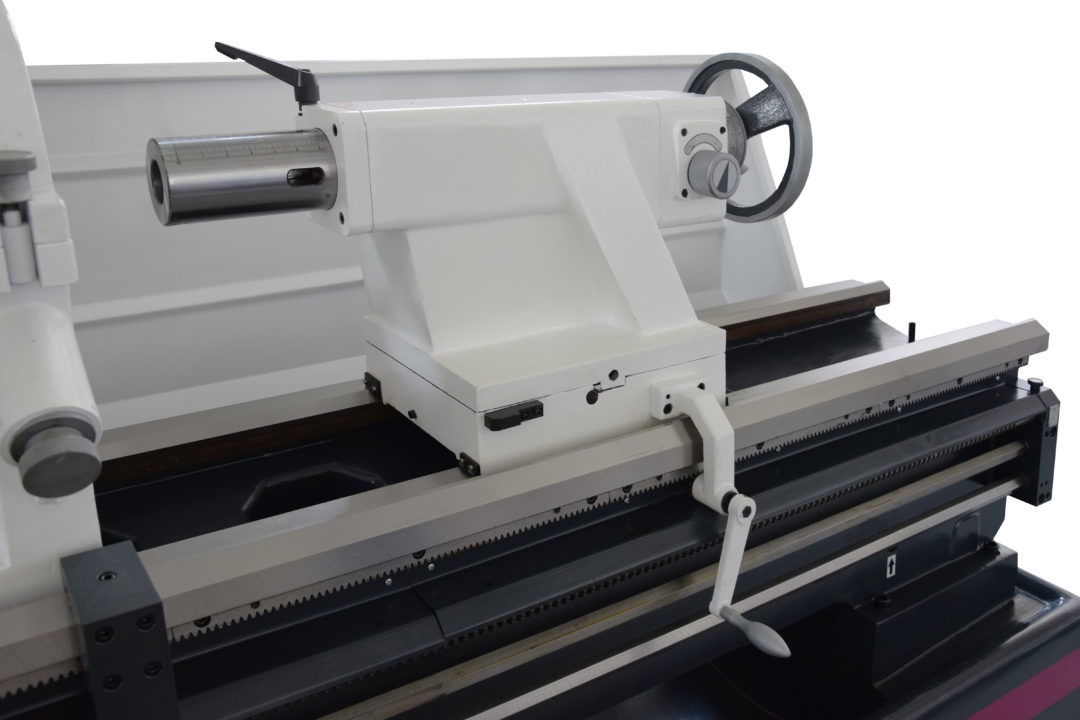

| Konik | |
| Mocowanie w tulei konika | MK5 |
| Wysuw tulei konika | 235 mm |
| Wymiary | |
| Długość | 4650 mm |
| Szerokość | 1230 mm |
| Wysokość | 1751 mm |
| Masa netto | 3 710 kg |
Wyposażenie standardowe

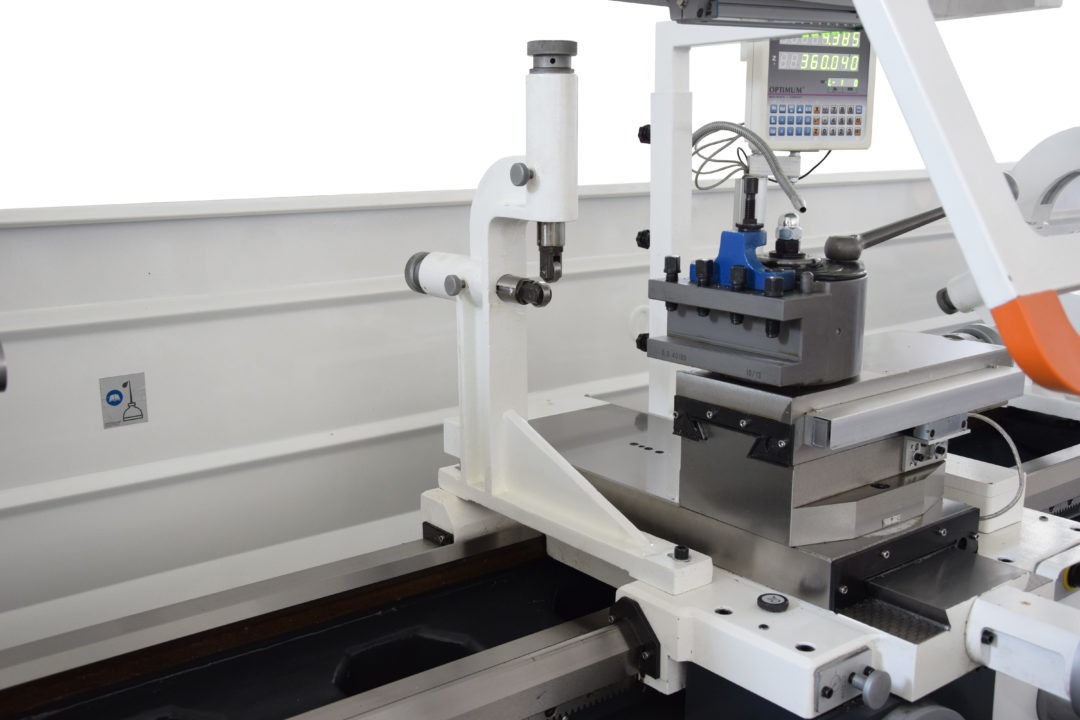

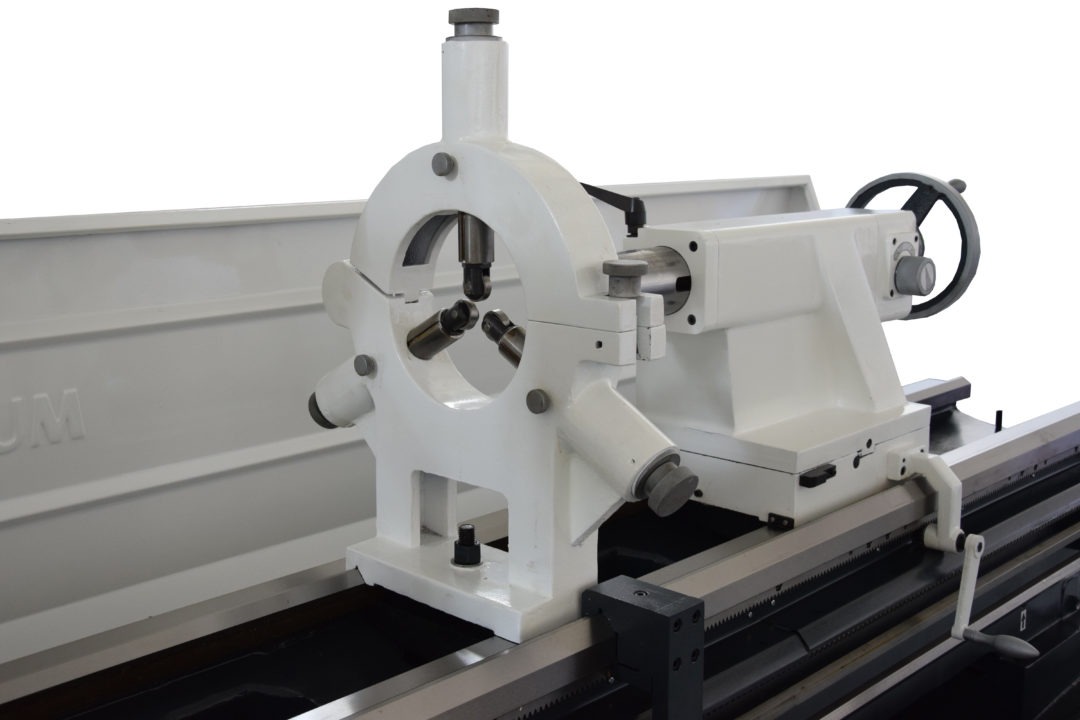

- Podtrzymka stała, maks. średnica detalu 150 mm
- Podtrzymka ruchoma, maks. średnica detalu 130 mm
- Lampa maszynowa – ledowa
- Tuleja redukcyjna MK5/MK7
- Kieł centrujący stały MK5
- Głowica imaka stalowego, szybkozmiennego SWH 9-D
- Imak stalowy 40 x 180mm, typ D do noży czworokątnych
- Zestaw zmianowych kół zębatych
- Narzędzie sterownicze
