OPTIturn L 44 Tokarka numeryczna CNC / 400V
Tokarka CNC PREMIUM ze sterowaniem Siemens 828 Basic Ti.
Zalety: szybkość, wydajność, precyzja i żywotność.
Opis produktu
- Szeroki zakres możliwości obróbki, wysoka precyzja, wysoka wydajność
- Wyposażona w niezawodne napędy firmy SIEMENS
- Pełna obudowa zapewniająca bezpieczeństwo
- Zintegrowany system cieczy chłodzącej
- Automatyczny system centralnego sterowania
- Wysoko obrotowe wrzeciono
- Ruchomy pulpit sterowniczy
- Elektroniczne pokrętła ręczne do sterowania osi X i Z
- Dodatkowe złącza RJ45 złącze USB oraz przyłącze 230V
- Dwuletnia gwarancja SIEMENS z możliwością przedłużenia
W komplecie
- Bezpieczeństwo pracy
- Programowanie w Shopturn
- Symulacja 3-D
Główne zalety tokarki:
- Wysoka precyzja i wydajność
- Układ wrzeciona złożony z jednego dwurzędowego łożyska z przodu i z tyłu, oraz dwustronnego łożyska stożkowego po środku wrzeciennika.
- Długa żywotność wszystkich łożysk zapewniona poprzez system trwałego smarowania.
- Bezpośredni napęd wszystkich osi.
- Śruby kulowe o mniejszym skoku w celu zwiększenia siły posuwu.
- Aktywne systemy bezpieczeństwa
- Nakładka shopturn
- Symulacja 3-D
- Dwa lata gwarancji na podzespoły SIEMENS
- Transport, uruchomienie oraz 2 dni szkolenia personelu w cenie obrabiarki
| Dane techniczne | L 44 |
| Napięcie elektryczne | 400 V / 3 Ph ~50 Hz |
| Całkowite obciążenie | 18.5 kW |
| Wrzeciono | |
| Moc silnika napędowego | 8 kW S1 mode 7 kW |
| Moment obrotowy silnika napędowego | 31 Nm |
| Końcówka wrzeciona (mocowanie uchwytu) | DIN ISO 702-1 No. 5 |
| Przelot wrzeciona | Ø 52 mm |
| Układ chłodzenia | |
| Moc pompy układu chłodzenia | 270 W |
| Pojemność zbiornika | 90 litrów |

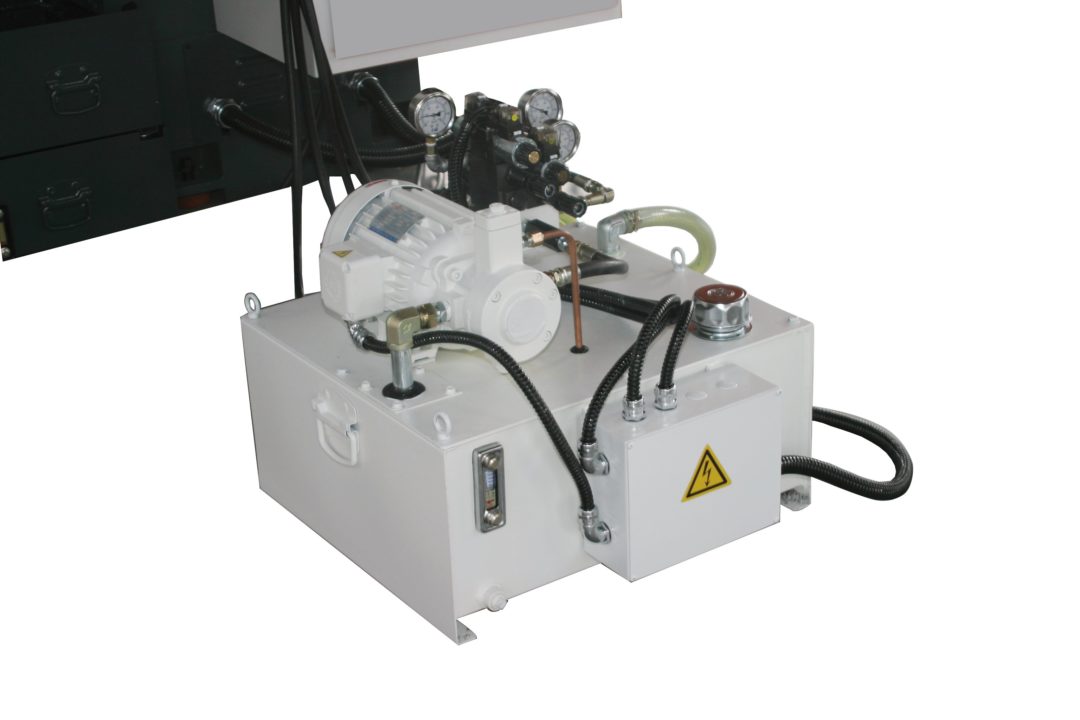

| Układ hydrauliczny | |
| Moc silnika | 750 W |
| Pojemność zbiornika | 50 litrów |
| Zakresy robocze | |
| Wysokość kłów | 223 mm |
| Rozstaw w kłach | 850 mm |
| Średnica toczenia nad suportem | 240 mm |
| Średnica toczenia nad łożem | 446 mm |
| Średnica toczenia bez mostka | 520 mm |
| Długość toczenia w wybraniu mostka | 250 mm |
| Szerokość łoża | 300 mm |
| Uchwyt hydrauliczny | Ø 150 mm |
| Przelot uchwytu | Ø 40 mm |
| Zakres prędkości obrotowych | |
| Prędkość obrotów, tryb dwubiegowy | 10 – 3’500 min-1 |
| Głowica | |
| Hydrauliczna | VDI 30 |
| Maksymalna liczba narzędzi | 8 |
| Rozmiar narzędzi max. | 20 x 20 mm |
| Średnica narzędzia osiowego max. | Ø 25 mm |
| Dokładności | |
| Powtarzalność | ± 0.005 mm |
| Pozycjonowanie | ± 0.005 mm |
| Zakresy | |
| Oś X | 250 mm |
| Oś Z | 760 mm |
| Szybkość posuwu | |
| Oś X | 15’000 mm/min |
| Oś Z | 15’000 mm/min |
| Moment obrotowy silnika głowicy | |
| Oś X | 6 Nm |
| Oś Z | 8.5 Nm |
| Śruby kulowe | |
| Oś X | 25 mm × P5 mm × C3 |
| Oś Z | 40 mm × P5 mm × C3 |
| Pinola | |
| Typ uchwytu | MT 4 |
| Średnica rękawa | 52 mm |
| Zakres wysuwu | 165 mm |
| Wymiary ogólne | |
| Dł x Szer/z otwartą szafą x Wys | 2’530 x 1’595/2’300 x 1’795 mm |
| Waga całkowita | 2’620 kg |
Wyposażenie standardowe
- Zaślepka konika
- Stopy mocujące 6 szt.
- Hydrauliczna głowica
- Elektroniczne kółka manualne
- Operating tool
- 3-szczękowy układ hydrauliczny Ø 150 mm
- EMC
- Komplet szczęk twardych
- Joystick
- Wymiennik ciepła
