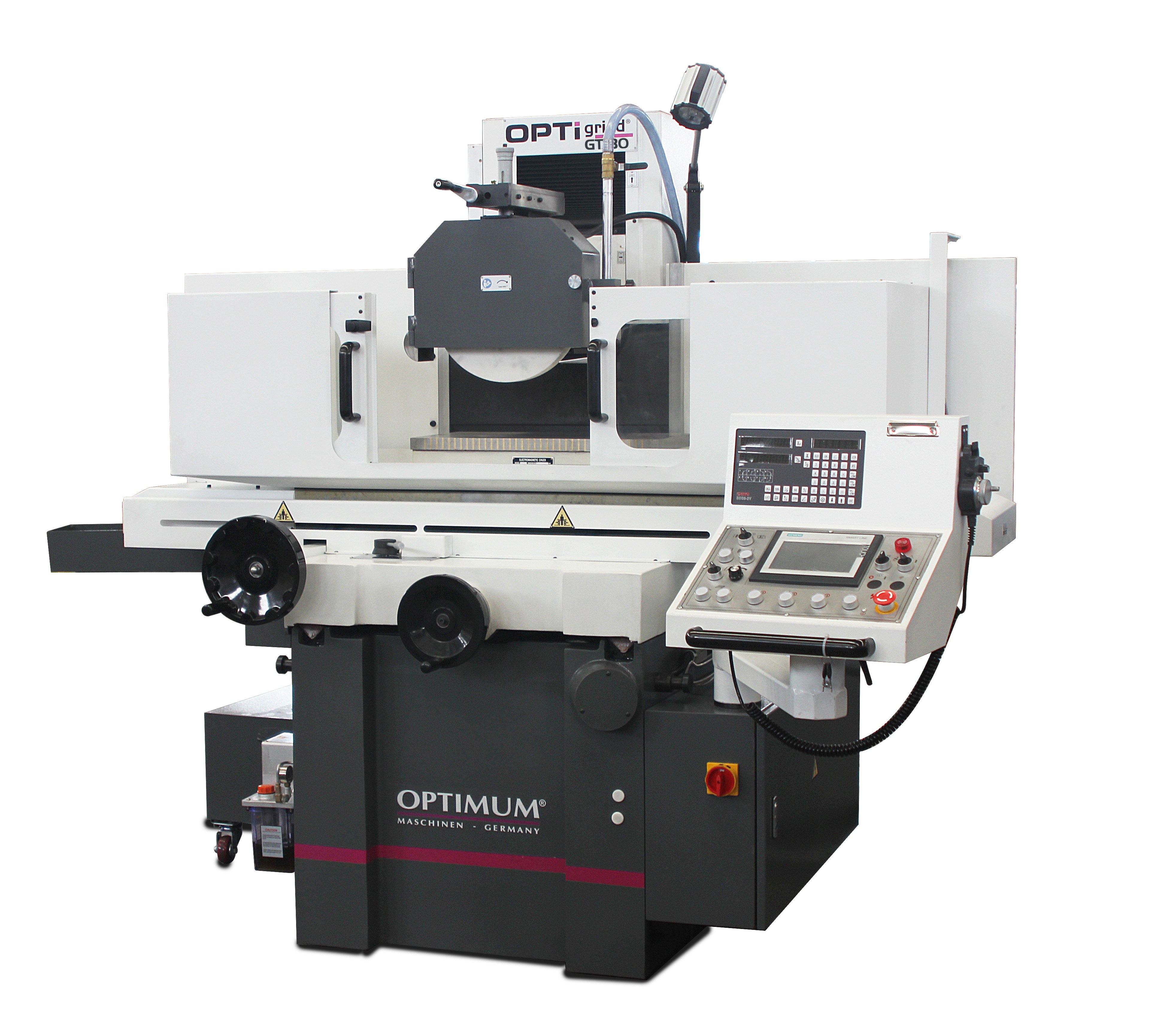

GT 30– Szlifierka do płaszczyzn


ze stołem 300 x 600 mm

Symbol artukułu: 3112030 Numer katalogowy: 3112030 Pobierz: Aktualną stronę w PDF Pobierz: Kartę katalogową w PDF

Opis produktu

  • Oddzielna jednostka hydrauliczna z wymiennikiem ciepła, zapobiega drganiom i obciążeniom termicznym
  • Elektromagnetyczna płyta mocująca do mocowania obrabianego elementu wraz z funkcją automatycznego rozmagnesowywania
  • Wysokiej jakości wrzeciono
  • Hartowane i szlifowane prowadnice stołu
  • Prowadnice pokryte okładziną Turcite-B dla wysokiej odporności na zużycie i niskiego tarcia
  • Pryzmowa prowadnica stołu V oraz płaska dla przesuwu wzdłużnego
  • Podwójna pryzmowa prowadnica stołu V dla przesuwu poprzecznego
  • Osiowo i promieniowo bezluzowe specjalne łożyska wrzeciona szlifierskiego
  • Maksymalna sztywność i stabilność dzięki odprężonej konstrukcji żeliwnej po hartowaniu i szlifowaniu
  • Wysoka stabilność dzięki odpowiedniej wielkości ściągaczowi i dużym wymiarom ścian
  • Sterowany cyfrowo automatyczny posuw pionowy z serwomotorem
  • Rozbudowany system hydrauliczny zapewnia płynne sterowanie ruchami stołu nawet przy dużym obciążeniu
  • Cyfrowy wskaźnik położenia w dwóch osiach
  • Podstawa maszyny wykonana z wytrzymałego, odpornego na skręcanie odlewu zapewniającego maksymalną sztywność i stabilność
  • Precyzyjne śruby kulowe
  • Elektronika bezpieczeństwa w 24 V DC
  • Duże wielkości oddzielonych kół ręcznych w osiach X oraz Y
  • Przewody hydrauliczne zgodnie z DIN EN 853
  • Ziarno ściernicy korundowej 46 do wszystkich popularnych stali
  • Panel operacyjny obraca się, co znacznie ułatwia pracę
  • Dwukanałowa elektronika bezpieczeństwa
  • Pojemność zbiornika chłodziwa 100 litrów
  • Kółko elektroniczne do pozycjonowania pionowego
  • Panel Siemens z dotykowym ekranem

Dane techniczne GT 30
Powierzchnia płyty elektro-magnetycznej 305 x 635 mm
Rowki teowe 14 mm
Powierzchnia płyty elektro-magnetycznej 300 x 600 mm
Maks. obciążenie stołu 270 kg
Maks. wymiary detalu 635 x 305 x 405 mm
Odległość osi wrzeciona od powierzchni stołu 580 mm
Odległość ściernicy od powierzchni stołu 405 mm
Prędkość przesuwu stołu 50 – 250 mm/min.
Przesuw w osi X (wzdłużny) 765 mm
Przesuw w osi Y (poprzeczny) 340 mm
Automatyczne dosuwanie poprzeczne 0,1 – 8 mm/skok
Szybki przesuw poprzeczny 990 mm/min
Automatyczne dosuwanie pionowe 0,005 / 0,01 / 0,02 / 0,03 / 0,04 / 0,05 mm/skok
Szybki przesuw pionowy 480 mm/min
Prędkość obrotowa wrzeciona 1 450 obr./min
Wymiary ściernicy 350 x 40 x 127 mm
Pojemność zbiornika chłodziwa 0.1 m3
Moc silnika układu chłodzenia 125 W
Moc silnika napędu wrzeciona ściernicy 4 kW
Napięcie elektryczne 400V
Częstotliwość prądu przemiennego 50 Hz
Wymiary: długość x szerokość x wysokość 2900 x 2200 x 1900 mm
Waga 2650 kg

Wyposażenie standardowe

  • Cyfrowy wyświetlacz Sino dla 2 osi
  • Stół elektromagnetyczny
  • Ściernica
  • Układ chłodzenia
  • Ledowe oświetlenie przestrzeni roboczej
  • Urządzenie do rozmagnesowywania
  • Ręczny, diamentowy obciągacz równoległy z regulacją mikrometryczną
  • Nóżki do wypoziomowania
  • Ograniczniki wzdłużne oraz poprzeczne
  • Panel Siemens z dotykowym ekranem
  • Centralne smarowanie, elektronicznie sterowane
  • Osłony z zasuwanymi drzwiami oraz krańcówką elektryczną
  • Kółko elektroniczne do pozycjonowania pionowego
  • Nóżki do wypoziomowania
  • Narzędzia do obsługi
