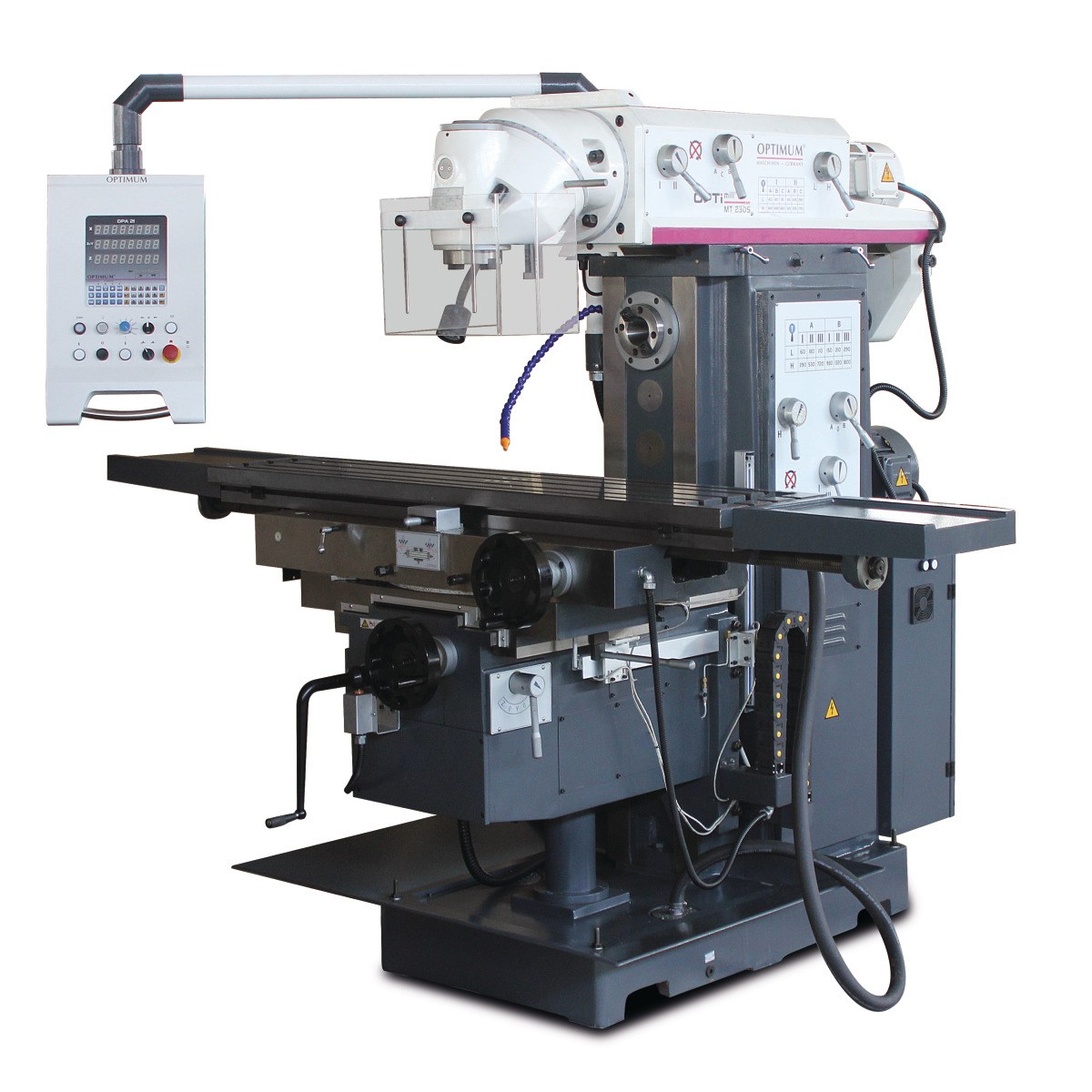

MT 230S Frezarka uniwersalna z servonapędem
Przemysłowa frezarka uniwersalna z silnikiem servo i cyfrowym wskaźnikiem położenia w trzech osiach DPA 21.
Model: MT 230S
Opis produktu
- Wszechstronny zakres stosowania
- Wytrzymała podstawa maszyny
- Duża płynność pracy dzięki szlifowanym kołom zębatym przekładni zanurzonym w oleju
- Ciężka, masywna wersja z wysokiej jakości żeliwa Meehanite
- Wszystkie prowadnice hartowane i regulowane dzięki listwom klinowym
- Smarowanie centralne
- Duże pokrętła ze skalą
- Lampa maszynowa LED
- Układ płynu chłodzącego
- Prosta obsługa elementów przełączających
- Stabilne prostokątne – hartowane prowadnice w osi Y i Z
- Duża osłona ochronna o regulowanej wysokości
- Ergonomiczny pulpit sterowniczy na wiszącym ramieniu
- Posuwy robocze w trzech osiach X, Y, Z realizowane poprzez stół krzyżowy, który napędzany jest servomotorem
Szczegóły wyposażenia
Panel obsługi
- Wbudowany pulpit sterowniczy
- Wbudowany cyfrowy wskaźnik położenia DPA 21
- Możliwość obrotu wokół własnej osi
Głowica frezarska
- Dwie osie skrętu
- Skale
- Wychylne i obrotowe pod każdym kątem przestrzennym
Stół krzyżowy
- Masywny
- Precyzyjny
- Duży
- Precyzyjne wykończenie powierzchni
- Rowki teowe
- Regulowane listwy klinowe
| Dane techniczne | |
| Napięcie elektryczne | 400 V / 3 Ph ~50 Hz |
| Całkowita moc zainstalowania | 12 kW |
| Moc silnika pompy płynu chłodzącego | 90 W |
| Moc silnika wrzeciona pionowego / poziomego | 4 kW / 5,5 kW |
| Wydajność obróbki |
|
| Maks. średnica głowicy frezarskiej | Ø 160mm |
| Maks. średnica freza trzpieniowego | Ø 25 mm |
| Wrzeciono pionowe | |
| Moc silnika napędowego | 4 kW |
| Mocowanie we wrzecionie | ISO 50 DIN 2080 |
| Śruba dociągająca | M24 |
| Zakres prędkości obrotowych wrzeciona | 60 – 1.750 min-1 |
| Stopnie przekładni | 12 stopni |
| Odstęp wrzeciono – stół krzyżowy | 190-590 mm |
| Odstęp wrzeciono – kolumna | 260-910 mm |
| Wrzeciono poziome | |
| Moc silnika napędowego | 5,5 kW |
| Mocowanie we wrzecionie | ISO 50 DIN 2080 |
| Odstęp wrzeciono – stół krzyżowy | 20-420 mm |
| Zakres prędkości obrotowych wrzeciona | 60- 1.800 min-1 |
| Stopnie przekładni | 12 stopni |
| Stół krzyżowy | |
| Długość x szerokość stołu | 1 650 x 360 mm |
| Maksymalne obciążenie stołu krzyżowego | 400 kg |
| Szerokość rowka teowego / rozstaw / ilość | 18 mm / 80 mm / 3 |
| Obrót – skręt stołu krzyżowego | 35 stopni |
| Przesuw Oś X | manualny 1 300 mm / auto. 1.220 mm |
| Przesuw Oś Y | manualny 300 mm / auto. 220 mm |
| Przesuw Oś Z | manualny 400 mm / auto. 320 mm |
| Wymiary | |
| Długość x szerokość x wysokość | 2 550 x 2 160 x 2 005 mm |
| Ciężar całkowity | 2.800 kg |
Wyposażenie standardowe MT 230:
- Trzpień długi do frezowania poziomego ISO 50, Ø 22 mm
- Trzpień długi do frezowania poziomego ISO 50, Ø 27 mm
- Śruba do mocowania oprawki dla wrzeciona pionowego
- Śruba do mocowania oprawki dla wrzeciona poziomego
- Adapter ISO50 / MK4
- Narzędzia do obsługi
