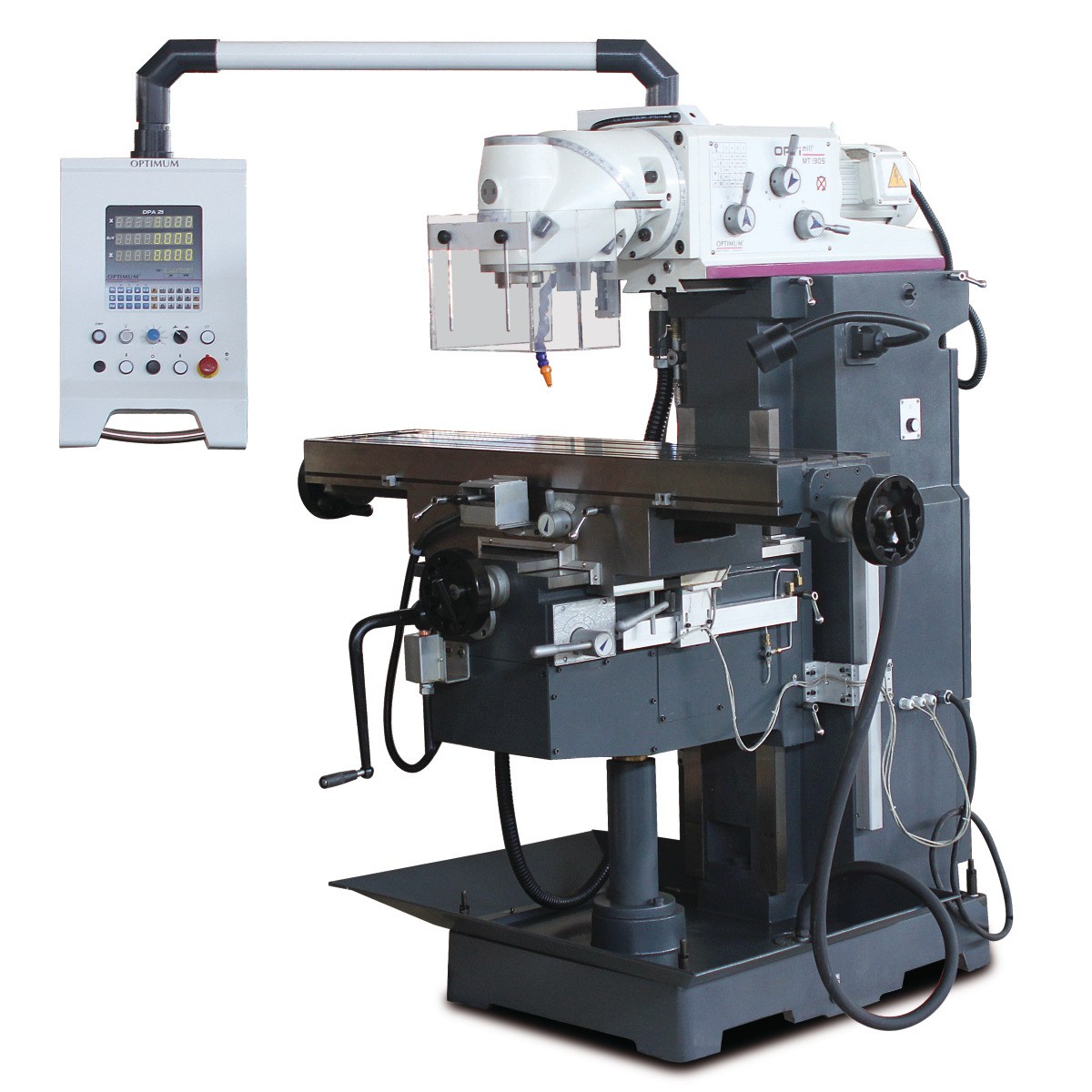

MT 130S Pionowa frezarka konwencjonalna


Frezarka z silnikiem servo i cyfrowym wskaźnikiem położenia w trzech osiach DPA 21

Model: MT 130S

Numer katalogowy: 3344110 Pobierz: Aktualną stronę w PDF Pobierz: Kartę katalogową w PDF

Opis produktu

  • Wszechstronny zakres zastosowania
  • Ciężka, solidna konstrukcja wykonana z wysokiej jakości odlewu Meehanite
  • Pozycjonowanie wrzeciona w pionie lub poziomie
  • Solidna konstrukcja maszyny
  • Głowicę frezarską można obracać i wychylać pod dowolnym kątem przestrzennym
  • Duża płynność pracy dzięki szlifowanym kołom zębatym przekładni zanurzonym w oleju
  • Solidne, prostokątne prowadnice w osiach Y i Z.
  • Wszystkie prowadnice hartowane i regulowane dzięki listwom klinowym
  • Smarowanie centralne
  • Duże pokrętła ze skalą
  • Ledowa lampa maszynowa
  • Układ płynu chłodzącego
  • Prosta obsługa elementów przełączających
  • Duża osłona ochronna o regulowanej wysokości
  • Mechaniczne stopnie przekładni napędu wrzeciona
  • Posuwy stołu krzyżowego napędzane silnikiem serwo
  • Automatyczne posuwy stołu w osiach X, Y i Z
  • Ergonomiczny pulpit sterowniczy na wiszącym ramieniu
  • Manualny wysuw belki zwiększający powierzchnię roboczą przy wykorzystaniu wrzeciona pionowego

Szczegóły wyposażenia

Panel obsługi

  • Wbudowany pulpit sterowniczy
  • Wbudowany cyfrowy wskaźnik położenia DPA 21
  • Możliwość obrotu wokół własnej osi

Głowica frezarska

  • Dwie osie skrętu
  • Skale
  • Wychylne i obrotowe pod każdym kątem przestrzennym

Stół krzyżowy

  • Masywny
  • Precyzyjny
  • Duży
  • Precyzyjne wykończenie powierzchni
  • Rowki teowe
  • Regulowane listwy klinowe

Posuw stołu

  • Automatyczny w osi X, Y i Z
Dane techniczne
Napięcie elektryczne 400 V / 3 Ph ~50 Hz
Całkowita moc zainstalowania 3 kW
Moc silnika pompy płynu chłodzącego 60 W
Wydajność obróbki
Maks. średnica głowicy frezarskiej Ø 100 mm
Maks. średnica freza trzpieniowego Ø 20 mm
Wrzeciono pionowe
Moc silnika napędowego 3 kW
Mocowanie we wrzecionie ISO 40 DIN 2080
Zakres skrętu oraz obrotu 360 stopni
Zakres prędkości obrotowych wrzeciona 40 – 1.660 min-1
Stopnie przekładni 11 stopni
Odstęp wrzeciono – stół krzyżowy 100 – 500 mm
Odstęp wrzeciono – kolumna 150 – 550 mm
Stół krzyżowy
Długość x szerokość stołu 750 x 210 mm
Maksymalne obciążenie stołu krzyżowego 200 kg
Szerokość rowka teowego / Ilość / Rozstaw 14 mm / 3 / 80 mm
Oś X
Maksymalny przesuw stołu krzyżowego 720 mm
Prędkości posuwu roboczego stołu płynnie regulowane
Oś Y
Maksymalny przesuw stołu krzyżowego 300 mm
Prędkości posuwu roboczego stołu płynnie regulowane
Oś Z
Maksymalny przesuw stołu krzyżowego 400 mm
Prędkości posuwu roboczego stołu płynnie regulowane
Wymiary
Długość x szerokość x wysokość 1.760 x 1.550 x 1.700 mm
Ciężar całkowity 1 450 kg

Wyposażenie standardowe MT 130S:

  • Trzpień długi do frezowania poziomego ISO 40 Ø 27 mm
  • Okular oraz podtrzymka do trzpienia długiego
  • Śruba do mocowania oprawki
  • Narzędzia obsługowe
