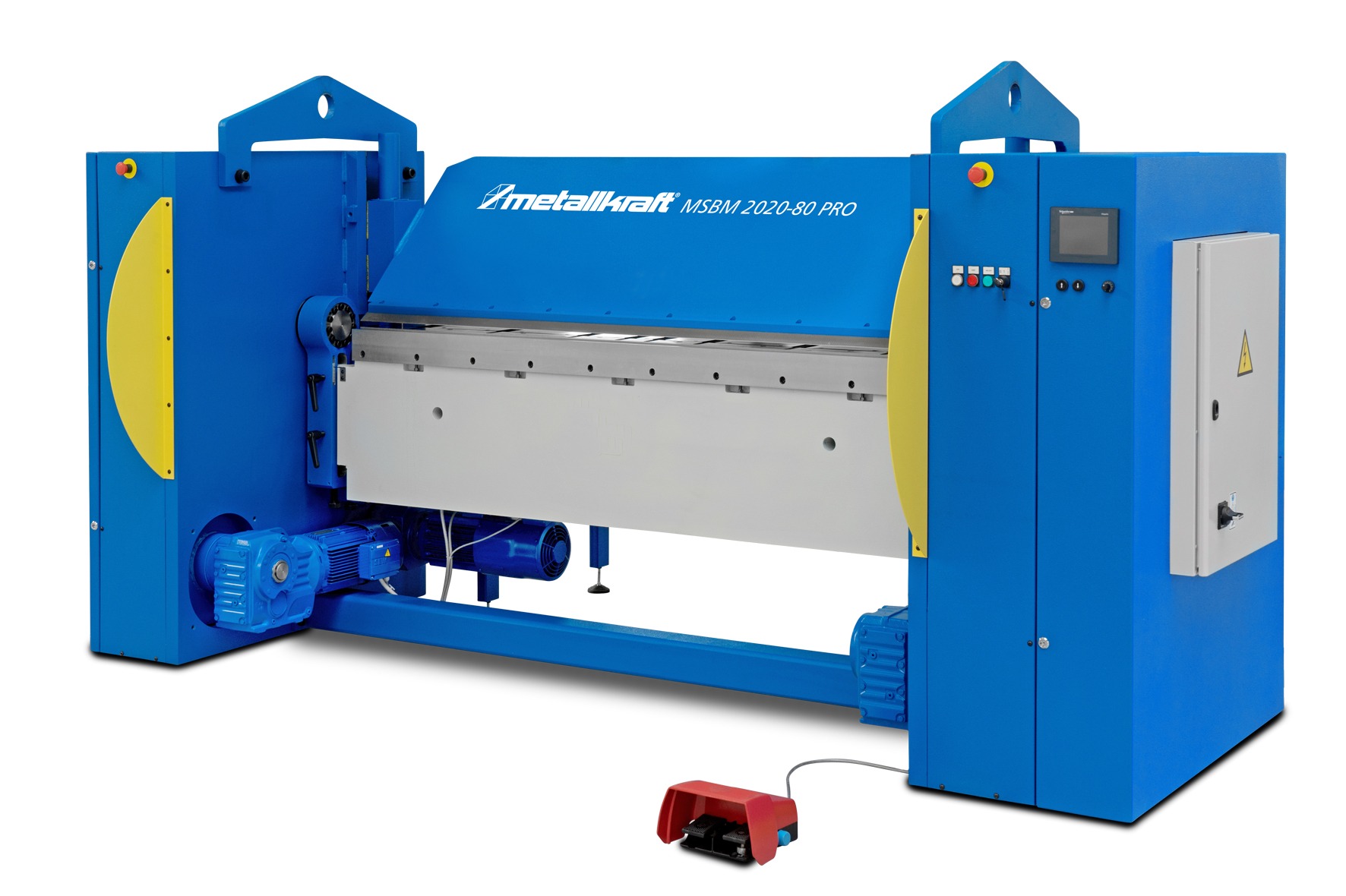

MSBM PRO Silnikowe zaginarki w wersji bardzo ciężkiej do blach o grubości do 8,0 mm


Modele: MSBM 2020-80 PRO /MSBM 2520-70 PRO /MSBM 3020-60 PRO /MSBM 4020-40 PRO /MSBM 4520-30 PRO /MSBM 5020-20 PRO
MSBM 2020-80 PRO SH / MSBM 2520-70 PRO SH /MSBM 3020-60 PRO SH /MSBM 4020-40 PRO SH/MSBM 4520-30 PRO SH/MSBM 5020-20 PRO SH /MSBM 2020-80 PRO DUO /MSBM 2520-70 PRO DUO /MSBM 3020-60 PRO DUO /MSBM 4020-40 PRO DUO / MSBM 4520-30 PRO DUO / MSBM 5020-20 PRO DUO

Numer katalogowy: 3779400/ 3779401/ 3779402/3779403/ 3779404/ 3779405 /3779410/3779411 /3779412/ 3779413/3779414/ 3779415 /3779420/3779421/ 3779422/ 3779423/ 3779424/ 3779425 Pobierz: Aktualną stronę w PDF Pobierz: Kartę katalogową w PDF

Opis produktu

  • Do blach o grubości do 8 mm
  • Bardzo ciężka i mocna konstrukcja spawana
  • Dynamiczny napęd lica gnącego przez dwa silniki z regulacją częstotliwościową z przekładniami
  • Zaciskanie lica górnego przy zastosowaniu gwintu trapezowego
  • Wysokiej klasy silniki Lenze
  • Ciągła szyna do gięcia ostrego
  • Narzędzia do gięcia stali szlachetnej
  • Ustawianie kąta gięcia na ekranie dotykowym sterownika NC
  • Ręczne ustawianie grubości blachy przy licu gnącym
  • Ręczny mechanizm wyoblenia lica gnącego Obsługa podwójnym pedałem z funkcją wyłączania awaryjnego
  • Maszyna silnikowa bez układu hydraulicznego

Modele SH

  • Z wysokimi, segmentowanymi łapkami

Modele DUO

•  Z ciągłą szyną do gięcia ostrego i wysokimi, segmentowanymi stopkami

Typ Podział na segmenty MSBM PRO SH
MSBM 2020-80 PRO SH 25-30-35-40-45-50-75-100-150-220-250-500-500
MSBM 2520-70 PRO SH 25-30-35-40-45-50-75-100-150-220-250-500-500-500
MSBM 3020-60 PRO SH 25-30-35-40-45-50-75-100-150-220-250-500-500-500-500
MSBM 4020-40 PRO SH 25-30-35-40-45-50-75-100-150-220-250-500-500-500-500-500
MSBM 4520-30 PRO SH 25-30-35-40-45-50-75-100-150-220-250-500-500-500-500-500-500
MSBM 5020-20 PRO SH 25-30-35-40-45-50-75-100-150-220-250-500-500-500-500-500-500-500





Model

 Szerokość

robocza

maks.

 Grubość

blachy

maks.*

 Przepust między

licem górnym a dolnym maks.

Moc silnika

Lico       Gięcie

 Ciężar Wymiary

dł. x szer. x wys. w mm

 Nr art.
MSBM 2020-80 PRO 2020 mm 8,0mm 350mm 4,0kW 2 x 4,0kW 5380kg 3480 x 1500 x1750 3779400
MSBM 2520-70 PRO 2520 mm 7,0mm 350mm 4,0kW 2 x 4,0kW 5900kg 3970 x1500 x1750 3779401
MSBM 3020-60 PRO 3020 mm 6,0mm 350mm 4,0kW 2 x 4,0kW 6550kg 4470 x1500 x1750 3779402
MSBM 4020-40 PRO 4020 mm 4,0mm 350mm 4,0kW 2 x 4,0kW 8130kg 5480 x1500 x1750 3779403
MSBM 4520-30 PRO 4520 mm 3,0mm 350mm 4,0kW 2 x 4,0kW 8980kg 5980 x1500 x1750 3779404
MSBM 5020-20 PRO 5020 mm 2,0mm 350mm 4,0kW 2 x 4,0kW 9840kg 6480 x 1500 x1750 3779405
MSBM 2020-80 PRO SH 2020 mm 8,0mm 240mm 4,0kW 2 x 4,0kW 5380kg 3480 x 1500 x1750 3779410
MSBM 2520-70 PRO SH 2520 mm 7,0mm 240mm 4,0kW 2 x 4,0kW 5900kg 3970 x 1500 x1750 3779411
MSBM 3020-60 PRO SH 3020 mm 6,0mm 240mm 4,0kW 2 x 4,0kW 6550kg 4470 x 1500 x1750 3779412
MSBM 4020-40 PRO SH 4020mm 4,0mm 240mm 4,0kW 2 x 4,0kW 8130kg 5480 x1500 x1750 3779413
MSBM 4520-30 PRO SH 4520 mm 3,0mm 240mm 4,0kW 2 x 4,0kW 8980kg 5980 x 1500 x1750 3779414
MSBM 5020-20 PRO SH 5020 mm 2,0mm 240mm 4,0kW 2 x 4,0kW 9840kg 6480 x 1500 x1750 3779415
MSBM 2020-80 PRO DUO 2020 mm 8,0mm 350/240 mm 4,0kW 2 x 4,0kW 5380kg 3480 x 1500 x1750 3779420
MSBM 2520-70 PRO DUO 2520 mm 7,0mm 350/240 mm 4,0kW 2 x 4,0kW 5900kg 3970 x 1500 x1750 3779421
MSBM 3020-60 PRO DUO 3020 mm 6,0mm 350/240 mm 4,0kW 2 x 4,0kW 6550kg 4470 x 1500 x1750 3779422
MSBM 4020-40 PRO DUO 4020 mm 4,0mm 350/240 mm 4,0kW 2 x 4,0kW 8130kg 5480 x 1500 x1750 3779423
MSBM 4520-30 PRO DUO 4520 mm 3,0mm 350/240 mm 4,0kW 2 x 4,0kW 8980kg 5980 x 1500 x1750 3779424
MSBM 5020-20 PRO DUO 5020 mm 2,0mm 350/240 mm 4,0kW 2 x 4,0kW 9840kg 6480 x 1500 x1750 3779425

*Podawana moc odnosi się do materiału o wytrzymałości na rozciąganie 400N/mm2; moc gięcia VA: współczynnik 0,75; moc gięcia aluminium: współczynnik 1,2; do gięcia stali szlachetnej konieczne jest opcjonalne utwardzanie narzędzi

Akcesoria MSBM 2020-80 PRO / SH / DUO Nr art.
Ogranicznik tylny z pokrętłem, urządzeniem pomiarowym i ciągłą belką, 75-760mm 3797011
Ogranicznik tylny z pokrętłem, urządzeniem pomiarowym i palcami oporowymi, 6-760mm 3797021
Sterownik Schneider CNC2A, ustawianie kąta gięcia i ogranicznika tylnego na ekranie dotykowym sterownika NC, silnikowy ogranicznik tylny z palcami oporowymi, 15-1000mm, możliwość zapisywania sekwencji fazowania 3797591
Sterownik Schneider CNC3A, ustawianie kąta gięcia, ogranicznika tylnego i lica górnego na ekranie dotykowym sterownika NC, silnikowy ogranicznik tylny z palcami oporowymi, 15-1000mm, możliwość zapisywania sekwencji fazowania 3797611
Sterownik CNC FF101 z grafiką 3D, ekran dotykowy 19″, silnikowy ogranicznik tylny z palcami oporowymi, 15-1000mm 3797621



Akcesoria MSBM 2520-70 PRO / SH / DUO Nr art.
Ogranicznik tylny z pokrętłem, urządzeniem pomiarowym i ciągłą belką, 75-760mm 3797012
Ogranicznik tylny z pokrętłem, urządzeniem pomiarowym i palcami oporowymi, 6-760mm 3797022
Sterownik Schneider CNC2A, ustawianie kąta gięcia i ogranicznika tylnego na ekranie dotykowym sterownika NC, silnikowy ogranicznik tylny z palcami oporowymi, 15-1000mm, możliwość zapisywania sekwencji fazowania 3797592
Sterownik Schneider CNC3A, ustawianie kąta gięcia, ogranicznika tylnego i lica górnego na ekranie dotykowym sterownika NC, silnikowy ogranicznik tylny z palcami oporowymi, 15-1000mm, możliwość zapisywania sekwencji fazowania 3797612
Sterownik CNC FF101 z grafiką 3D, ekran dotykowy 19″, silnikowy ogranicznik tylny z palcami oporowymi, 15-1000mm 3797622



Akcesoria MSBM 3020-60 PRO / SH / DUO Nr art.
Ogranicznik tylny z pokrętłem, urządzeniem pomiarowym i ciągłą belką, 75-760mm 3797013
Ogranicznik tylny z pokrętłem, urządzeniem pomiarowym i palcami oporowymi, 6-760mm 3797023
Sterownik Schneider CNC2A, ustawianie kąta gięcia i ogranicznika tylnego na ekranie dotykowym sterownika NC, silnikowy ogranicznik tylny z palcami oporowymi, 15-1000mm, możliwość zapisywania sekwencji fazowania 3797593
Sterownik Schneider CNC3A, ustawianie kąta gięcia, ogranicznika tylnego i lica górnego na ekranie dotykowym sterownika NC, silnikowy ogranicznik tylny z palcami oporowymi, 15-1000mm, możliwość zapisywania sekwencji fazowania 3797613
Sterownik CNC FF101 z grafiką 3D, ekran  na zamówienie
dotykowy 19″, silnikowy ogranicznik tylny z palcami oporowymi, 15-1000mm		 3797623



Akcesoria MSBM 4020-40 PRO / SH / DUO Nr art.
Ogranicznik tylny z pokrętłem, urządzeniem pomiarowym i ciągłą belką, 75-760mm 3797014
Ogranicznik tylny z pokrętłem, urządzeniem pomiarowym i palcami oporowymi, 6-760mm 3797024
Sterownik Schneider CNC2A, ustawianie kąta gięcia i ogranicznika tylnego na ekranie dotykowym sterownika NC, silnikowy ogranicznik tylny z palcami oporowymi, 15-1000mm, możliwość zapisywania sekwencji fazowania 3797594
Sterownik Schneider CNC3A, ustawianie kąta gięcia, ogranicznika tylnego i lica górnego na ekranie dotykowym sterownika NC, silnikowy ogranicznik tylny z palcami oporowymi, 15-1000mm, możliwość zapisywania sekwencji fazowania 3797614
Sterownik CNC FF101 z grafiką 3D, ekran dotykowy 19″, silnikowy ogranicznik tylny z palcami oporowymi, 15-1000mm 3797624



Akcesoria MSBM 4520-30 PRO / SH / DUO Nr art.
Ogranicznik tylny z pokrętłem, urządzeniem pomiarowym i ciągłą belką, 75-760mm 3797015
Ogranicznik tylny z pokrętłem, urządzeniem pomiarowym i palcami oporowymi, 6-760mm 3797025
Sterownik Schneider CNC2A, ustawianie kąta gięcia i ogranicznika tylnego na ekranie dotykowym sterownika NC, silnikowy ogranicznik tylny z palcami oporowymi, 15-1000mm, możliwość zapisywania sekwencji fazowania 3797595
Sterownik Schneider CNC3A, ustawianie kąta gięcia, ogranicznika tylnego i lica górnego na ekranie dotykowym sterownika NC, silnikowy ogranicznik tylny z palcami oporowymi, 15-1000mm, możliwość zapisywania sekwencji fazowania 3797615
Sterownik CNC FF101 z grafiką 3D, ekran dotykowy 19″, silnikowy ogranicznik tylny z palcami oporowymi, 15-1000mm 3797625



Akcesoria MSBM 5020-20 PRO / SH / DUO Nr art.
Ogranicznik tylny z pokrętłem, urządzeniem pomiarowym i ciągłą belką, 75-760mm 3797016
Ogranicznik tylny z pokrętłem, urządzeniem pomiarowym i palcami oporowymi, 6-760mm 3797026
Sterownik Schneider CNC2A, ustawianie kąta gięcia i ogranicznika tylnego na ekranie dotykowym sterownika NC, silnikowy ogranicznik tylny z palcami oporowymi, 15-1000mm, możliwość zapisywania sekwencji fazowania 3797596
Sterownik Schneider CNC3A, ustawianie kąta gięcia, ogranicznika tylnego i lica górnego na ekranie dotykowym sterownika NC, silnikowy ogranicznik tylny z palcami oporowymi, 15-1000mm, możliwość zapisywania sekwencji fazowania 3797616
Sterownik CNC FF101 z grafiką 3D, ekran dotykowy 19″, silnikowy ogranicznik tylny z palcami oporowymi, 15-1000mm 3797626
