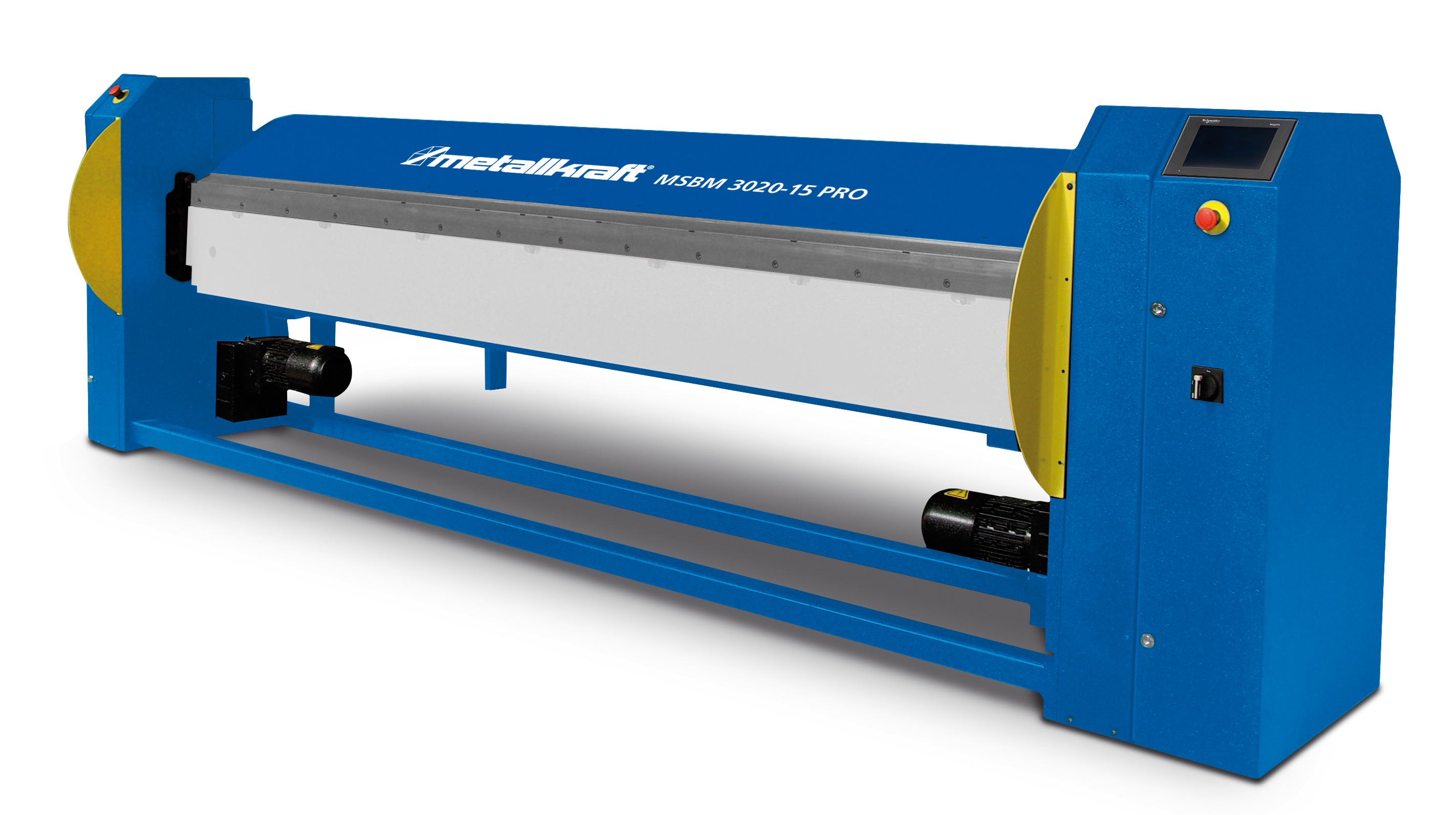

MSBM PRO Silnikowe zaginarki w wersji ciężkiej do blach grubości do 3,5 mm
Modele: MSBM 1020-35 PRO /MSBM 1520-30 PRO /MSBM 2020-25 PRO /MSBM 2520-20 PRO /MSBM 3020-15 PRO /MSBM 1020-35 PRO S /MSBM 1520-30 PRO S /MSBM 2020-25 PRO S /MSBM 2520-20 PRO S /MSBM 3020-15 PRO S /MSBM 1020-35 PRO SH /MSBM 1520-30 PRO SH /MSBM 2020-25 PRO SH /MSBM 2520-20 PRO SH /MSBM 3020-15 PRO SH
Opis produktu
- Do blach o grubości do 3,5 mm – Z obsługą nożną
- Ciężka, kompaktowa konstrukcja spawana
- Dynamiczny napęd silnikami firmy Lenze
- Z ciągłą szyną do gięcia ostrego
- Seryjnie z ręczną regulacją kąta gięcia
- Właściwie nie wymaga konserwacji
- Przedmiot obrabiany jest zaciskany przy użyciu silnika
Modele S
- Z segmentowanymi narzędziami górnymi
Modele SH
- Z wysokimi, segmentowanymi stopkami
| Typ | Podział na segmenty MSBM PRO S / SH |
| MSBM 1020-30 PRO S / SH | 25-30-35-40-45-50-75-100-150-220-250 |
| MSBM 1520-30 PRO S / SH | 25-30-35-40-45-50-75-100-150-220-250-500 |
| MSBM 2020-25 PRO S / SH | 25-30-35-40-45-50-75-100-150-200-200-270-400-400 |
| MSBM 2520-20 PRO S / SH | 25-30-35-40-45-50-75-100-150-200-200-270-400-400-500 |
| MSBM 3020-15 PRO S / SH | 25-30-35-40-45-50-75-100-150-200-200-270-400-400-500-500 |
| Model | Szerokoś roboczać maks. | Grubość blachy maks.* | Przepust między licem górnym a dolnym |
Moc silnika Lico Gięcie |
Ciężar | Wymiary dł. x szer. x wys. w mm | Nr art. | |
| MSBM 1020-35 PRO | 1020 mm | 3,5 mm | 140nm | 0,75 kW | 1,1 kW | 860 kg | 1350x710x1160 | 3779089 |
| MSBM 1520-30 PRO | 1520 mm | 3,0 mm | 140 mm | 0,75 kW | 1,1 kW | 1060 kg | 2350x710x1160 | 3779090 |
| MSBM 2020-25 PRO | 2020 mm | 2,5 mm | 140 mm | 0,75 kW | 1,1 kW | 1380 kg | 2850 x 710 x1160 | 3779091 |
| MSBM 2520-20 PRO | 2520 mm | 2,0 mm | 140 mm | 0,75 kW | 1,1 kW | 1780 kg | 3350 x 710 x 1160 | 3779092 |
| MSBM 3020-15 PRO | 3020 mm | 1,5 mm | 140 mm | 0,75 kW | 1,1 kW | 2200 kg | 3850 x 710 x1160 | 3779093 |
| MSBM 1020-35 PRO S | 1020 mm | 3,5 mm | 140 mm | 0,75 kW | 1,1 kW | 860 kg | 1350x710x1160 | 3779099 |
| MSBM 1520-30 PRO S | 1520 mm | 3,0 mm | 140 mm | 0,75 kW | 1,1 kW | 1060 kg | 2350 x 710 x 1160 | 3779100 |
| MSBM 2020-25 PRO S | 2020 mm | 2,5 mm | 140 mm | 0,75 kW | 1,1 kW | 1380 kg | 2850 x 710 x1160 | 3779101 |
| MSBM 2520-20 PRO S | 2520 mm | 2,0 mm | 140 mm | 0,75 kW | 1,1 kW | 1780 kg | 3350 x 710 x 1160 | 3779102 |
| MSBM 3020-15 PRO S | 3020 mm | 1,5 mm | 140 mm | 0,75 kW | 1,1 kW | 2200 kg | 3850 x 710 x1160 | 3779103 |
| MSBM 1020-35 PRO SH | 1020 mm | 3,5 mm | 140 mm | 0,75 kW | 1,1 kW | 860 kg | 1350x710x1160 | 3779109 |
| MSBM 1520-30 PRO SH | 1520 mm | 3,0 mm | 140 mm | 0,75 kW | 1,1 kW | 1060 kg | 2350 x 710 x 1160 | 3779110 |
| MSBM 2020-25 PRO SH | 2020 mm | 2,5 mm | 140 mm | 0,75 kW | 1,1 kW | 1380 kg | 2850 x 710 x1160 | 3779111 |
| MSBM 2520-20 PRO SH | 2520 mm | 2,0 mm | 140 mm | 0,75 kW | 1,1 kW | 1780 kg | 3350 x 710 x 1160 | 3779112 |
| MSBM 3020-15 PRO SH | 3020 mm | 1,5 mm | 140 mm | 0,75 kW | 1,1 kW | 2200 kg | 3850 x 710 x 1160 | 3779113 |
*Podawana moc odnosi się do materiału o wytrzymałości na rozciąganie 400N/mm2; moc gięcia VA: współczynnik 0,75; moc gięcia aluminium: współczynnik 1,2; do gięcia stali szlachetnej konieczne jest opcjonalne utwardzanie narzędzi
| Akcesoria MSBM 1020-35 PRO / S / SH | Nr art. |
| Ogranicznik tylny z dwoma ramionami, rowkami terowymi i krzywkami, 100-1000mm | 3797005 |
| Ogranicznik tylny z pokrętłem, urządzeniem pomiarowym i ciągłą belką, 75-760mm | 3797010 |
| Ogranicznik tylny z pokrętłem, urządzeniem pomiarowym i palcami oporowymi, 6-760mm | 3797020 |
| Sterownik PT 1, ustawianie kąta gięcia potencjometrem z przodu maszyny | 3797160 |
| Sterownik Schneider TM 238, możliwość ustawiania kąta gięcia na ekranie dotykowym sterownika NC, zapisywanie sekwencji fazowania | 3797500 |
| Sterownik Schneider CNC2A, ustawianie kąta gięcia i ogranicznika tylnego na ekranie dotykowym sterownika NC, silnikowy ogranicznik tylny z palcami oporowymi, 15-1000mm, możliwość zapisywania sekwencji fazowania | 3797504 |
| Akcesoria MSBM 1520-30 PRO / S / SH | Nr art. |
| Ogranicznik tylny z dwoma ramionami, rowkami terowymi i krzywkami, 100-1000mm | 3797005 |
| Ogranicznik tylny z pokrętłem, urządzeniem pomiarowym i ciągłą belką, 75-760mm | 3797010 |
| Ogranicznik tylny z pokrętłem, urządzeniem pomiarowym i palcami oporowymi, 6-760mm | 3797020 |
| Sterownik PT 1, ustawianie kąta gięcia potencjometrem z przodu maszyny | 3797160 |
| Sterownik Schneider TM 238, możliwość ustawiania kąta gięcia na ekranie dotykowym sterownika NC, zapisywanie sekwencji fazowania | 3797500 |
| Sterownik Schneider CNC2A, ustawianie kąta gięcia i ogranicznika tylnego na ekranie dotykowym sterownika NC, silnikowy ogranicznik tylny z palcami oporowymi, 15-1000mm, możliwość zapisywania sekwencji fazowania | 3797505 |
| Akcesoria MSBM 2020-25 PRO / S / SH | Nr art. |
| Ogranicznik tylny z dwoma ramionami, rowkami terowymi i krzywkami, 100-1000mm | 3797006 |
| Ogranicznik tylny z pokrętłem, urządzeniem pomiarowym i ciągłą belką, 75-760mm | 3797011 |
| Ogranicznik tylny z pokrętłem, urządzeniem pomiarowym i palcami oporowymi, 6-760mm | 3797021 |
| Sterownik PT 1, ustawianie kąta gięcia potencjometrem z przodu maszyny | 3797160 |
| Sterownik Schneider TM 238, możliwość ustawiania kąta gięcia na ekranie dotykowym sterownika NC, zapisywanie sekwencji fazowania | 3797500 |
| Sterownik Schneider CNC2A, ustawianie kąta gięcia i ogranicznika tylnego na ekranie dotykowym sterownika NC, silnikowy ogranicznik tylny z palcami oporowymi, 15-1000mm, możliwość zapisywania sekwencji fazowania | 3797506 |
| Akcesoria MSBM 2520-20 PRO / S / SH | Nr art. |
| Ogranicznik tylny z dwoma ramionami, rowkami terowymi i krzywkami, 100-1000mm | 3797007 |
| Ogranicznik tylny z pokrętłem, urządzeniem pomiarowym i ciągłą belką, 75-760mm | 3797012 |
| Ogranicznik tylny z pokrętłem, urządzeniem pomiarowym i palcami oporowymi, 6-760mm | 3797022 |
| Sterownik PT 1, ustawianie kąta gięcia potencjometrem z przodu maszyny | 3797160 |
| Sterownik Schneider TM 238, możliwość ustawiania kąta gięcia na ekranie dotykowym sterownika NC, zapisywanie sekwencji fazowania | 3797500 |
| Sterownik Schneider CNC2A, ustawianie kąta gięcia i ogranicznika tylnego na ekranie dotykowym sterownika NC, silnikowy ogranicznik tylny z palcami oporowymi, 15-1000mm, możliwość zapisywania sekwencji fazowania | 3797507 |
| Akcesoria MSBM 3020-15 PRO / S / SH | Nr art. |
| Ogranicznik tylny z dwoma ramionami, rowkami terowymi i krzywkami, 100-1000mm | 3797008 |
| Ogranicznik tylny z pokrętłem, urządzeniem pomiarowym i ciągłą belką, 75-760mm | 3797013 |
| Ogranicznik tylny z pokrętłem, urządzeniem pomiarowym i palcami oporowymi, 6-760mm | 3797023 |
| Sterownik PT 1, ustawianie kąta gięcia potencjometrem z przodu maszyny | 3797160 |
| Sterownik Schneider TM 238, możliwość ustawiania kąta gięcia na ekranie dotykowym sterownika NC, zapisywanie sekwencji fazowania | 3797500 |
| Sterownik Schneider CNC2A, ustawianie kąta gięcia i ogranicznika tylnego na ekranie dotykowym sterownika NC, silnikowy ogranicznik tylny z palcami oporowymi, 15-1000mm, możliwość zapisywania sekwencji fazowania | 3797508 |
Utwardzanie narzędzi standardowych na zamówienie!
■ Hartowana szyna do gięcia ostrego i listwa gnąca
■ Hartowane segmentowane narzędzia i listwa gnąca
■ Hartowane segmentowane stopki i listwa gnąca
