HSBM Ręczne zaginarki w wersji ciężkiej


Model: HSBM 1520-20 /HSBM 2020-20 /HSBM 2520-16 /HSBM 3020-12 /HSBM 1520-20 S /HSBM 2020-20S /HSBM 2520-16 S /HSBM 3020-12 S /HSBM 1520-20 SH /HSBM 2020-20 SH /HSBM 2520-16 SH /HSBM 3020-12 SH



Numer katalogowy: 3779001/ 3779002 /3779003/ 3779004 /3779010 /3779011/ 3779012/3779013/ 3779020 /3779021 /3779022 /3779023 Pobierz: Aktualną stronę w PDF Pobierz: Kartę katalogową w PDF

Opis produktu

  • Prosta obsługa
  • Ciężka, kompaktowa konstrukcja spawana
  • Właściwie nie wymaga konserwacji
  • Z ciągłą szyną do gięcia ostrego

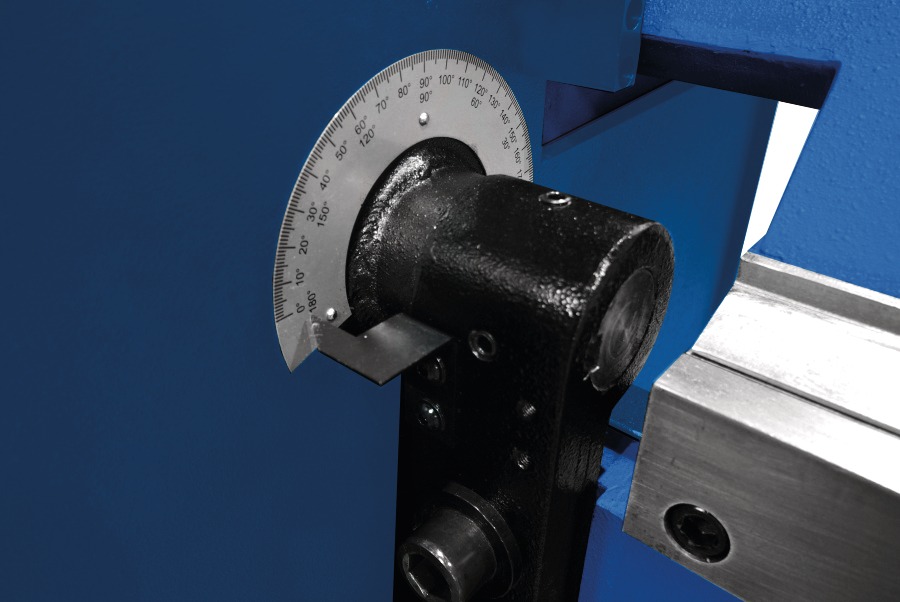

  • Do prostego gięcia z precyzyjnym ustawieniem kąta gięcia za pomocą ogranicznika ze skalą
  • Grubość blachy regulowana licem gnącym

Modele S

  • Z segmentowanymi narzędziami

Modele SH

  • Z wysokimi, segmentowanymi stopkami
Typ Podział na segmenty HSBM S / HSBM SH
HSBM 1520-20 S / SH 25-30-35-40-45-50-75-100-150-220-250-500
HSBM 2020-20 S / SH 25-30-35-40-45-50-75-100-150-200-200-270-400-400
HSBM 2520-16 S / SH 25-30-35-40-45-50-75-100-150-200-200-270-400-400-500
HSBM 3020-12 S / SH 25-30-35-40-45-50-75-100-150-200-200-270-400-400-500-500



Model Szerokość

robocza

maks.

 Grubość

blachy

maks.*

 Przepust między

licem górnym a dolnym maks.

 Kąt gięcia

maks.

  Ciężar Wymiary

dł. x szer. x wys. w mm

  Nr art.
HSBM 1520-20  1520 mm 2,0 mm 140 mm

135°

 850 kg

2680 x 560 x 1255

 3779001
HSBM 2020-20 2020 mm 2,0 mm 140 mm 135° 1130 kg 2695 x 560 x 1255 3779002
HSBM 2520-16 2620 mm 1,6 mm 140 mm 135° 1320 kg 3195x560x1255 3779003
HSBM 3020-12 3020 mm 1,2 mm 140 mm 135° 1900 kg 3695x560x1255 3779004
HSBM 1520-20 S 1520 mm 2,0 mm 140 mm 135° 850 kg 2680 x 560 x 1255 3779010
HSBM 2020-20 S 2020 mm 2,0 mm 140 mm 135° 1080 kg 2695x560x1255 3779011
HSBM 2520-16 S 2620 mm 1,6 mm 140 mm 135° 1320 kg 3195x560x1255 3779012
HSBM 3020-12 S 3020 mm 1,2 mm 140 mm 135° 1900 kg 3695x560x1255 3779013
HSBM 1520-20 SH 1520 mm 2,0 mm 140 mm 93° 850 kg 2680 x 560 x 1255 3779020
HSBM 2020-20 SH 2020 mm 2,0 mm 140 mm 93° 1080 kg 2695x560x1255 3779021
HSBM 2520-16 SH 2620 mm 1,6 mm 140 mm 93° 1320 kg 3195x560x1255 3779022
HSBM 3020-12 SH 3020 mm 1,2 mm 140 mm 93° 1900 kg 3695x560x1255 3779023

*Podawana moc odnosi się do materiału o wytrzymałości na rozciąganie 400N/mm2; moc gięcia VA: współczynnik 0,75; moc gięcia aluminium: współczynnik 1,2; do gięcia stali szlachetnej konieczne jest opcjonalne utwardzanie narzędzi

Akcesoria HSBM 1520-20 / S / SH   Nr art.
Ogranicznik tylny z dwoma ramionami, rowkami terowymi i krzywkami, 100 – 1000 mm 3797000
Ogranicznik tylny z pokrętłem, urządzeniem pomiarowym i ciągłą belką, 75 – 760 mm 3797010
Ogranicznik tylny, pokrętło, urządzenie pomiarowe i palcami oporowymi, 6 – 760 mm  3797020
Nożyce rolkowe do blach o grubości do 0,8 mm  3797030



Akcesoria HSBM 2020-20 / S / SH   Nr art.
Ogranicznik tylny z dwoma ramionami, rowkami terowymi i krzywkami, 100 – 1000 mm 3797001
Ogranicznik tylny z pokrętłem, urządzeniem pomiarowym i ciągłą belką, 75 – 760 mm 3797011
Ogranicznik tylny, pokrętło, urządzenie pomiarowe i palcami oporowymi, 6 – 760 mm  3797021
Nożyce rolkowe do blach o grubości do 0,8 mm 3797031



Akcesoria HSBM 2520-16 / S / SH Nr art.
Ogranicznik tylny z dwoma ramionami, rowkami terowymi i krzywkami, 100 – 1000 mm 3797002
Ogranicznik tylny z pokrętłem, urządzeniem pomiarowym i ciągłą belką, 75 – 760 mm 3797012
Ogranicznik tylny, pokrętło, urządzenie pomiarowe i palcami oporowymi, 6 – 760 mm 3797022
Nożyce rolkowe do blach o grubości do 0,8 mm 3797032



Akcesoria HSBM 3020-12 / S / SH Nr art.
Ogranicznik tylny z dwoma ramionami, rowkami terowymi i krzywkami, 100 – 1000 mm 3797003
Ogranicznik tylny z pokrętłem, urządzeniem pomiarowym i ciągłą belką, 75 – 760 mm 3797013
Ogranicznik tylny, pokrętło, urządzenie pomiarowe i palcami oporowymi, 6 – 760 mm 3797023
Nożyce rolkowe do blach o grubości do 0,8 mm 3797033

Utwardzanie narzędzi standardowych na zamówienie!

Hartowana szyna do gięcia ostrego i listwa gnąca / hartowane segmentowane narzędzia i listwa gnąca / hartowane stopki i listwa gnąca
