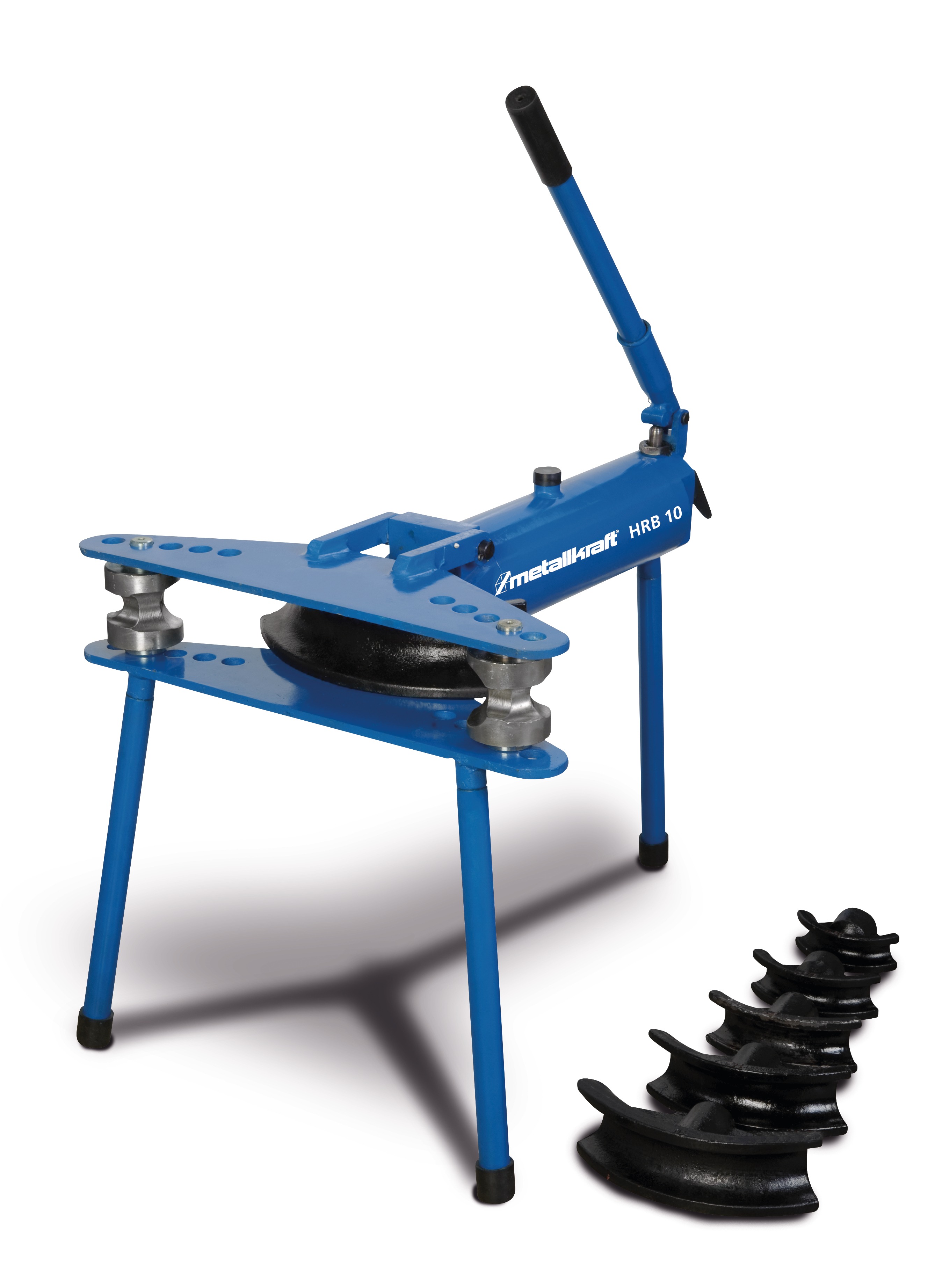

HRB 10 – Hydrauliczna giętarka do rur


Hydrauliczna giętarka do rur do uniwersalnego użytku z 6 elementami gnącymi 1/2“ – 2“

Model: HRB 10

Numer katalogowy: 3777010 Pobierz: Aktualną stronę w PDF Pobierz: Kartę katalogową w PDF

Opis produktu

  • Do Zakres gięcia 1/2“ – 2“
  • Plus 6 elementów gnących (1/2“ – 3/4“ – 1“ – 1 1/4“ – 1 1/2“ – 2“)
  • Z rozkładaną ramą do wygodnej i racjonalnej obsługi
  • Uniwersalne zastosowanie do rur ogrzewania, gazowych, z gorącą i zimną wodą, rur miedzianych i kompozytowych
  • 10 t nacisku
  • Ze stojakiem trójnożnym do ergonomicznej pracy
Model HRB 10
Nr art. 3777010
Dane techniczne
Nacisk 10 t
Formy gięcia ½“ – ¾“ – 1“ – 1 ¼“ – 1 ½“ – 2“
Liczba nóg 3
Skok tłoka 155 mm
Wymiary 710 x 590 x 220 mm
Ciężar 45 kg



Segment
gnący		 Promień
rury		 Grubość
ściany		 Promień
gięcia		 Kąt gięcia Nr art.
1/2″  21,3 mm 3,25 mm 62 mm 0-90 ° 3777011
3/4″  26,9 mm 3,50 mm  78 mm 0-90 ° 3777012
1″ 33,7 mm 4,00 mm  98 mm 0-90 ° 3777013
1 1/4″ 42,4 mm 4,00 mm 128 mm 0-120 ° 3777014
1 1/2″ 48,3 mm   4,25 mm 148 mm 0-120 ° 3777015
2″ 60,3 mm 4,50 mm 187 mm 0-120 ° 3777016
