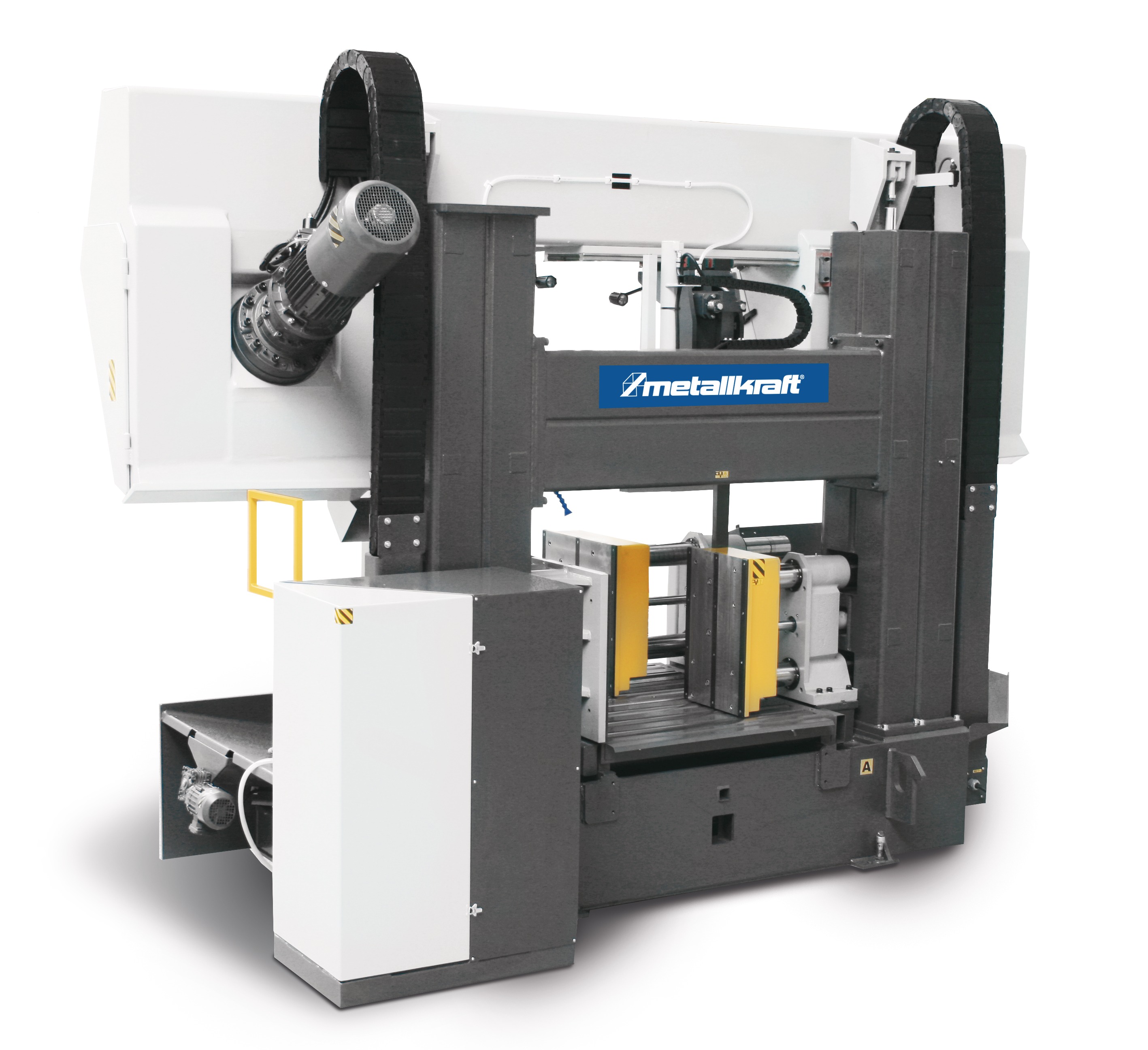

HMBS 850×1000 HA X Półautomatyczna dwukolumnowa pozioma piła taśmowa do metalu z systemem ARP


Półautomatyczna dwukolumnowa pozioma piła taśmowa do metalu do ciężkiego użytku przemysłowego z systemem ARP

Model: HMBS 850×1000 HA X

Numer katalogowy: 3690013 Pobierz: Aktualną stronę w PDF Pobierz: Kartę katalogową w PDF

Opis produktu

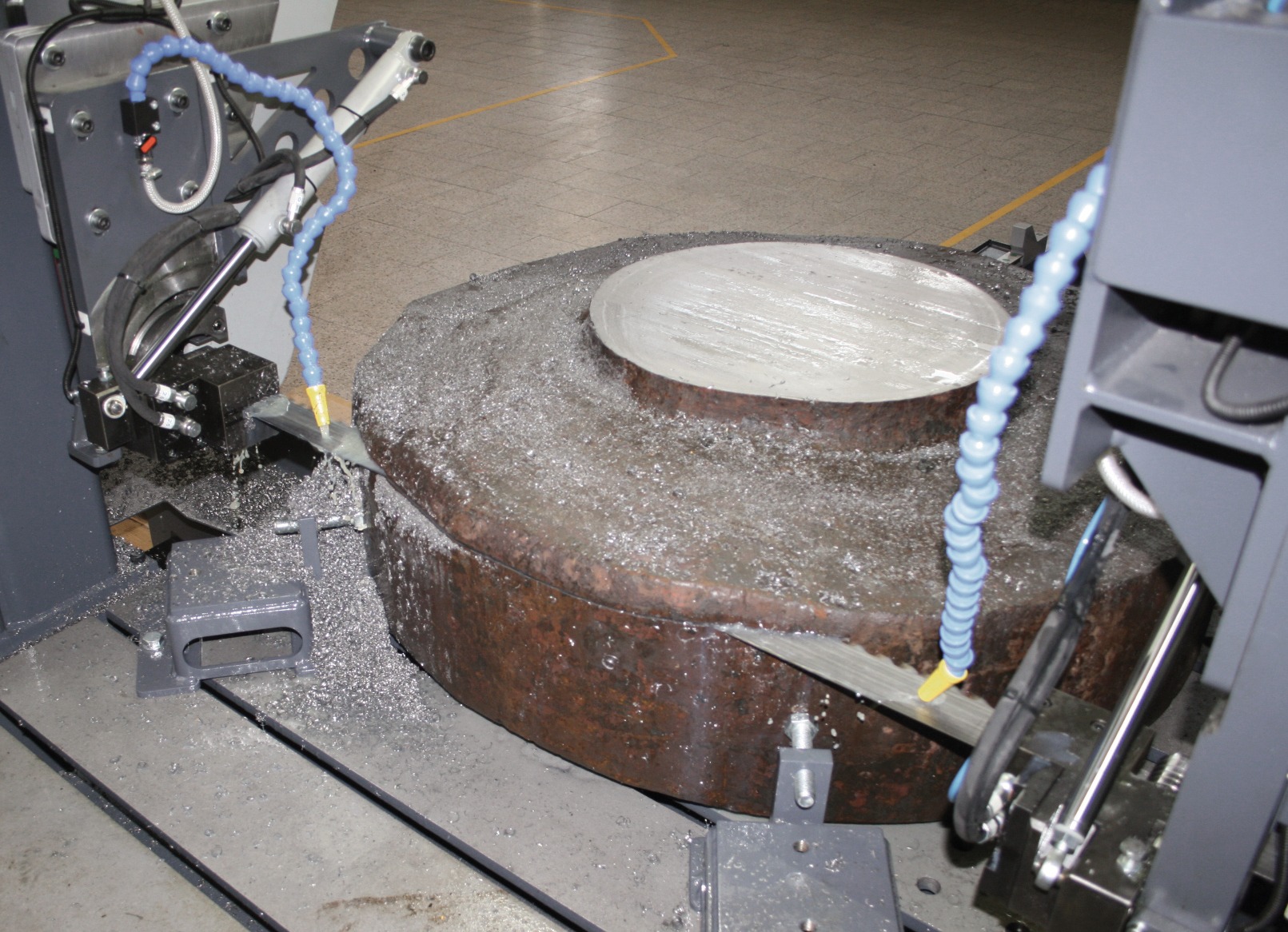

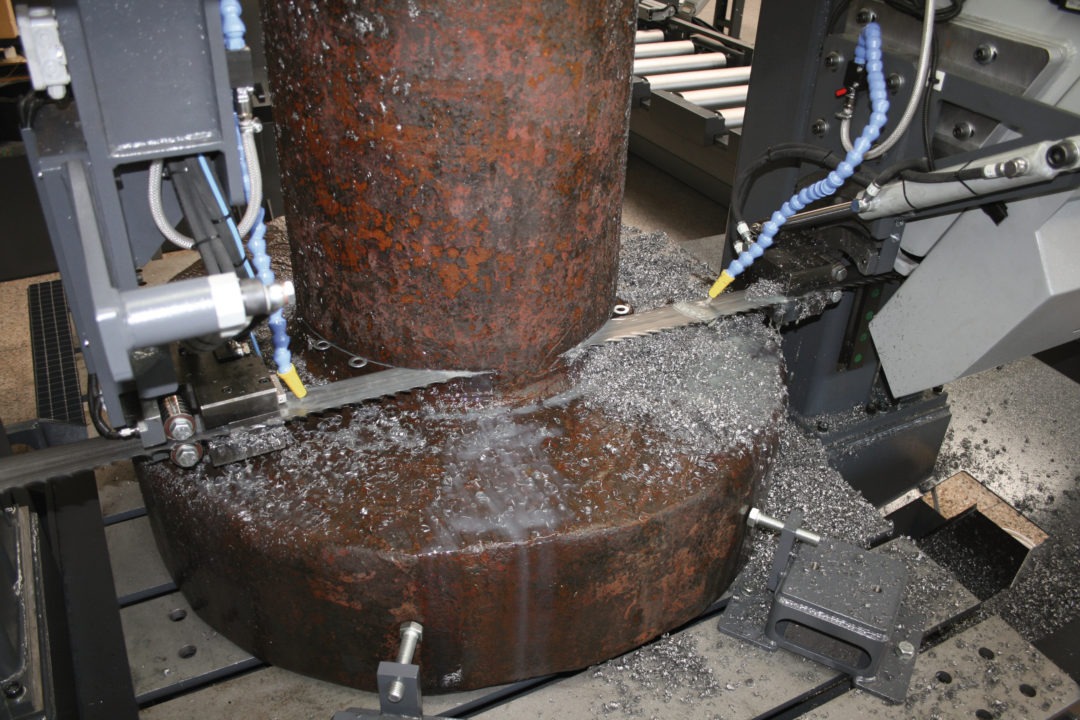

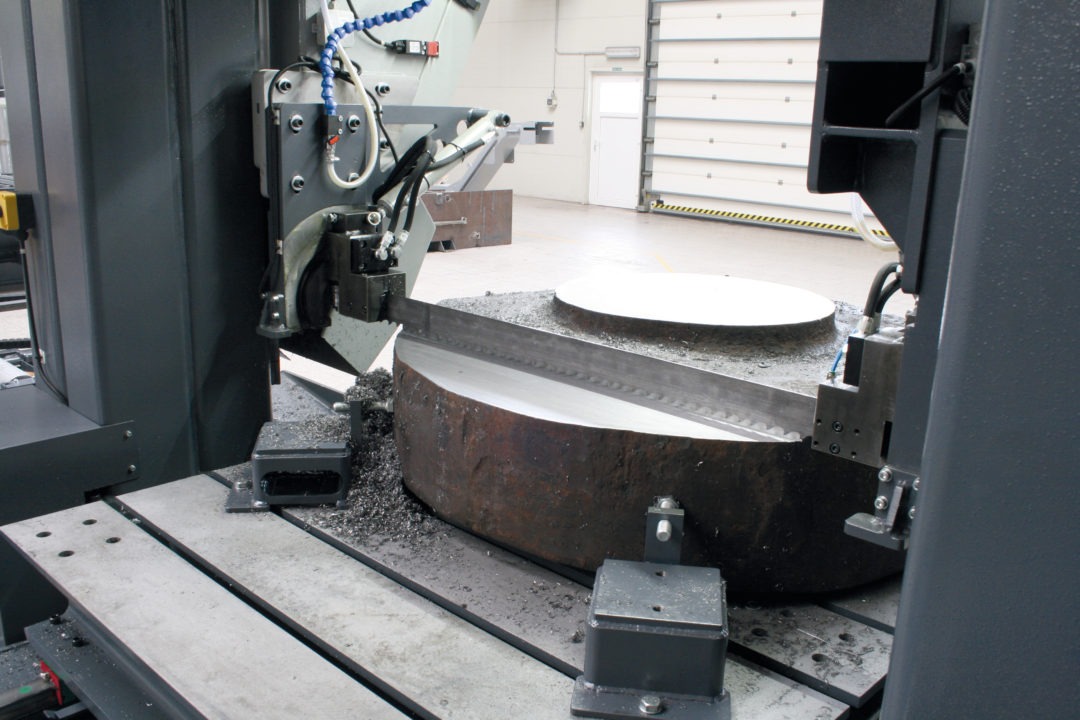

  • Do cięcia np. stali szlachetnej, stali narzędziowej, profili i materiałów pełnych
  • Posuw materiału 700 mm
  • Prowadnica taśmy piły z regulowanymi płytami HM
  • Mocna automatycznie regulowana prowadnica taśmy z systemem chłodzącym
  • Z hydraulicznym naprężaniem taśmy
  • Prowadnice liniowe w obu kolumnach
  • Ze szczotką na wióry poruszaną silnikiem

Zawartość przesyłki

  • Taśma piły
  • Narzędzie sterownicze
  • Oświetlenie stanowiska pracy
  • Transporter wiórów
  • Przemiennik częstotliwości
  • Posuw materiału 700 mm
  • Pompa chłodziwa
Model HMBS 850×1000 HA X
Nr art. 3690013
Dane techniczne
Moc silnika 3 x 400 V / 50 Hz 11 kW
Stopnie szybkości Bezstopniowo
Szybkości taśmy piły 15-80 m/min.
Wymiary taśmy piły 9490 x 67 x 1,6 mm
Wymiary (dł. x szer. x wys.) 6000 x 1750 x 3250 mm
Wysokość stołu podającego materiał 620 mm
Ciężar 7800 kg
Resztkowa długość elementu 200 mm

Wydajność cięcia

Obrabiany materiał   00  Maks. przekrój wiązki
 Przekrój okrągły – rura 850
 Przekrój okrągły – pełny wałek 850 *
  Przekrój prostokątny 1000 x 850 1000 x 610

* Wartości zalecane

Akcesoria opcjonalne (tylko fabryczne) Nr art.
Zapora świetlna 3649196
Laserowy wskaźniki linii cięcia 3640011
System mikro-zraszania 3640010
Autom. wykrywanie górnego punktu końcowego materiału** 3640323
Kontrola przebiegu cięcia ** 3640325
Hydraul. mechanizm zaciskania wiązek 3640023
Przenośniki rolkowe
2000 x 1000 mm przenośnik rolkowy, 5000 kg/m 3649031
2000 x 1000 mm ciężki przenośnik rolkowy, 7000 kg/m 3649230
Przenośniki rolkowe tylko do HA X
2000 x 1000 mm przenośnik rolkowy silnikowy, 5000 kg/m 3649032
2000 x 1000 mm przedłużenie przenośnika rolkowego silnikowego, 5000 kg/m 3649033
Przenośnik rolkowy podająco-odbierający 2000 x 1000 mm wersja ciężka, udźwig 7000 kg/m 3649231
2000 x 1000 mm przenośnik rolkowy podająco-odbierający silnikowy
/ wersja ciężka, udźwig 7000 kg/m/
3649232
Akcesoria do przenośników rolkowych 1000 mm
Boczna rolka prowadząca, ruchoma do przenośników rolkowych (potrzebne 3649039*) 3649040
Boczna rolka prowadząca, sztywna 3649039
Rolka dodatkowa 1000 mm (potrzebne: 3649031*) 3649197
2m osłony do przenośnika rolkowego (potrzebne 3649031*) 3649198
2m ogranicznik z podziałką mierniczą (potrzebne 3649031*) 3640550
2m ogranicznik z cyfrowym wskaźnikiem pomiarowym (potrzebne 3649031*) 3640551
2m przedłużenie ogranicznika z podziałką mierniczą (potrzebne 3640553*) 3640552
2m przedłużenie do ogranicznika ze wskaźnikiem cyfrowym 3640553
Ogranicznik elektromechaniczny do silnikowego przenośnika rolkowego
z podziałką mierniczą (potrzebne 3649032* /3649231*) 3640554
3640554
Ogranicznik elektromechaniczny do silnikowego przenośnika rolkowego
ze wskaźnikiem cyfrowym (potrzebne 3649032* /3649231*)
3640555
M42 taśmy do pił
9490 x 67 x 1,6 2-3 ZpZ Sprint-Medium-VS 3655011
9490 x 67 x 1,6 3-4 ZpZ Sprint Plus 3655111

* Należy zamówić w zestawie! ** Objaśnienia na stronie 241

Przy zamówieniu przenośnika rolkowego zawsze należy podać, czy ma być to przenośnik doprowadzający czy odprowadzający !
