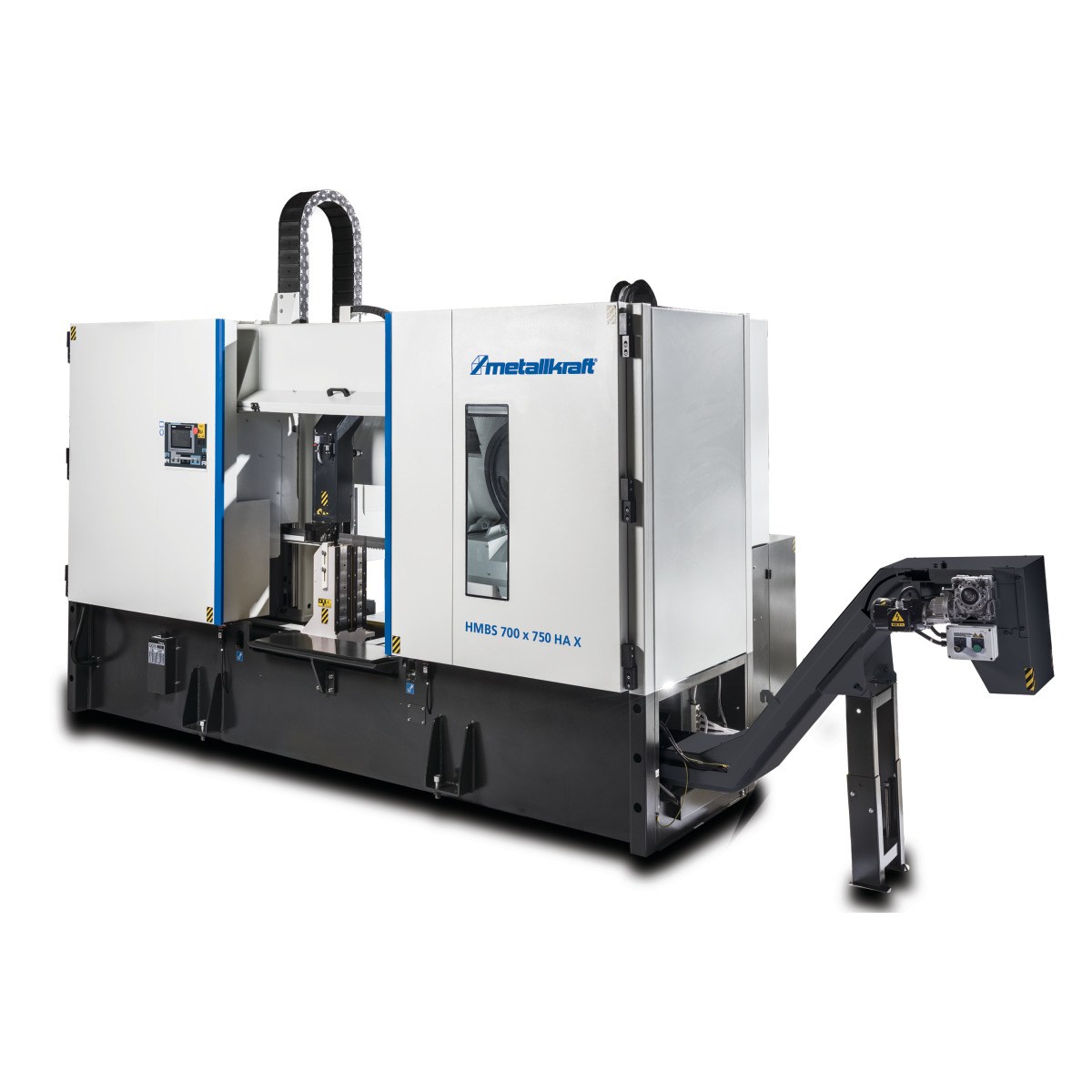

HMBS 700 x 750 HA X Półautomatyczna dwukolumnowa pozioma piła taśmowa do metalu ze sterownikiem SIEMENS

HMBS 700 x 750 HA X


Półautomatyczna dwukolumnowa pozioma piła taśmowa do metalu ze sterownikiem SIEMENS do ciężkiego użytku przemysłowego

Model: HMBS 700 x 750 HA X

Numer katalogowy: 3690082 Pobierz: Aktualną stronę w PDF Pobierz: Kartę katalogową w PDF

Opis produktu

  • Prowadnice liniowe na obu kolumnach zapewniają perfekcyjny efekt cięcia
  • Mocny silnik trójfazowy z zabezpieczeniem przeciążeniowym

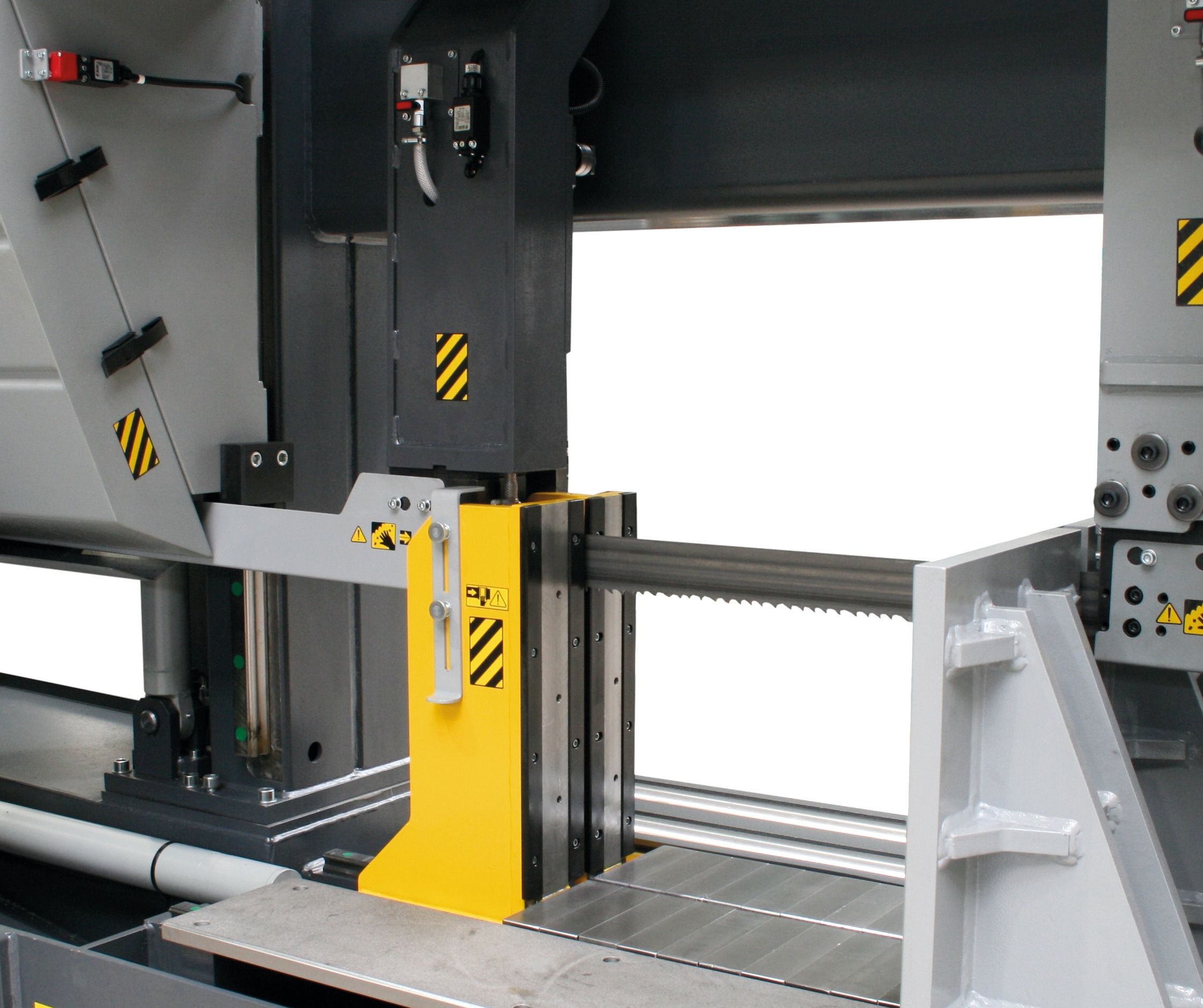

  • Imadło jest wyposażone w siłownik skoku długiego do wyrównywania większych różnic przekroju
  • Prowadnica taśmy piły z ustawianymi płytami ze stopów twardych
  • Hydrauliczna regulacja nacisku imadła

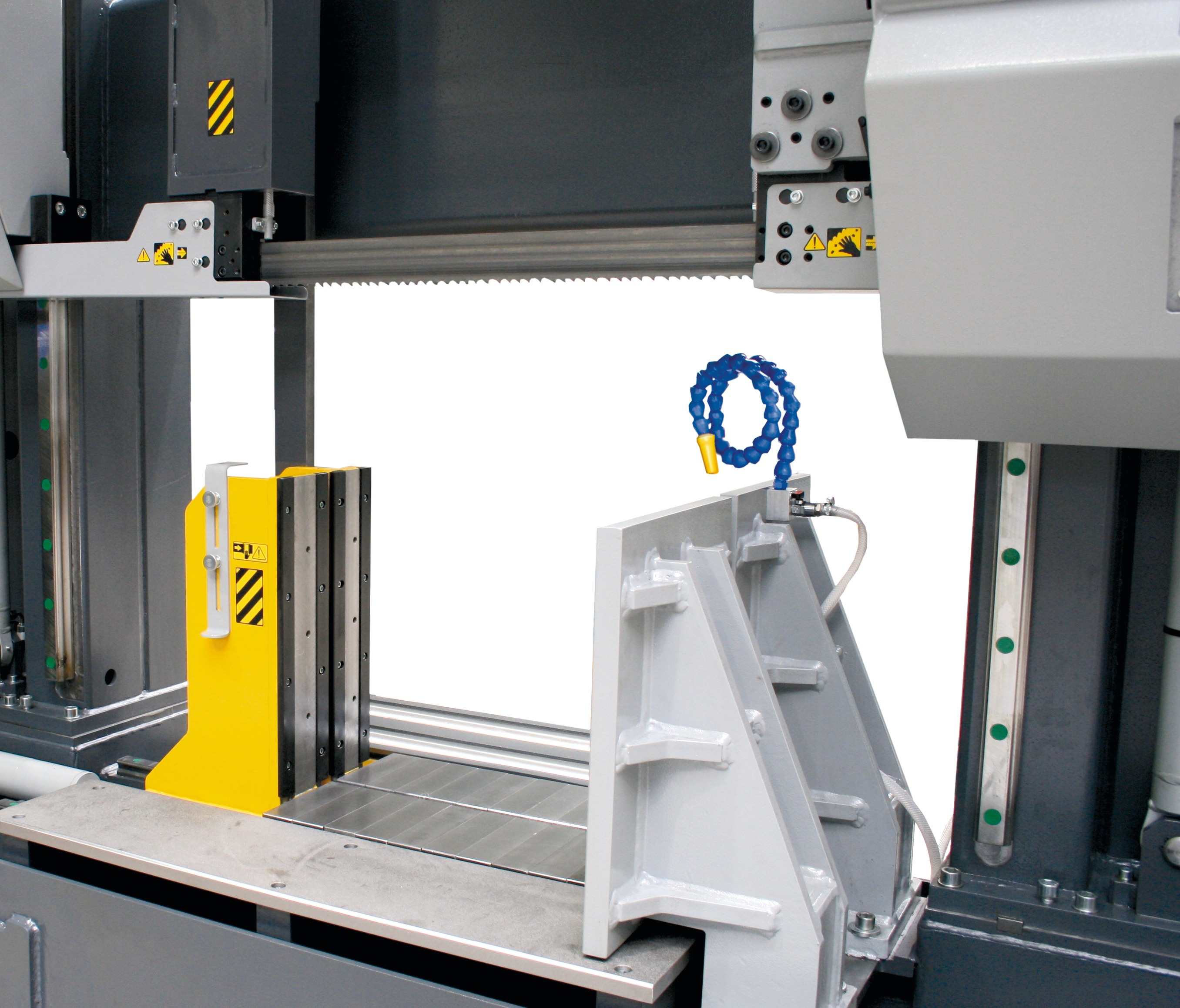

  • Przednia prowadnica taśmy porusza się równolegle do ruchomej szczęki imadła – daje to stabilniejsze prowadzenie taśmy

Zawartość przesyłki

  • Taśma piły
  • Narzędzie sterownicze
  • Oświetlenie stanowiska pracy

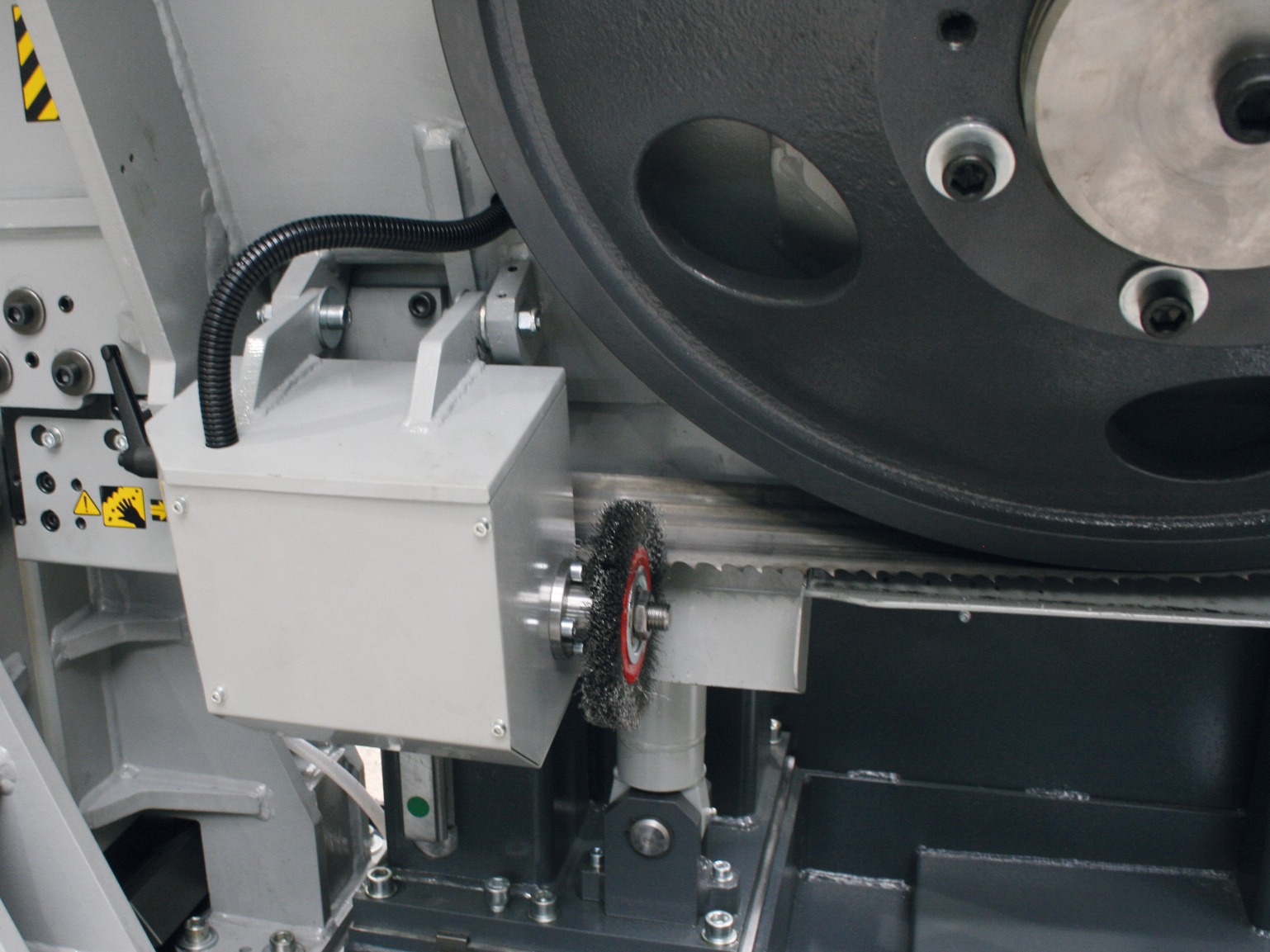

  • Szczotka do wiórów poruszania silnikiem
  • Przemiennik częstotliwości
  • Pompa chłodziwa
  • Hydrauliczny mechanizm zaciskania wiązek
Model HMBS 700 x 750 HA X
Nr art. 3690082
Dane techniczne
Moc silnika 3 x 400 V / 50 Hz 11 kW
Stopnie szybkości Bezstopniowo
Szybkości taśmy piły 15-80 m/min.
Wymiary taśmy piły 7680 x 67 x 1,6
Wymiary (dł. x szer. x wys.) 4100 x 1950 x 2700
Wysokość stołu podającego materiał 620 mm
Ciężar 5950 kg

Wydajność cięcia

Obrabiany materiał   00  Maks. przekrój wiązki
 Przekrój okrągły – rura 700
 Przekrój okrągły – pełny wałek 700 *
  Przekrój prostokątny 750 x 700 750 x 450

* Wartości zalecane przy materiale pełnym

Akcesoria opcjonalne (tylko fabryczne) Nr art.
Hydraul. mechanizm zaciskania wiązek 3640304
Laser wyznaczający linię cięcia 3640011
System mikrozraszania 3640010
Wykrywanie początku materiału 3640307
Kontrola przebiegu cięcia 3640309
Zapora świetlna zabezpieczająca 3649195
Przenośniki rolkowe*
Przenośnik rolkowy 1000 x 800 mm 3640328
Przenośnik rolkowy 2000 x 800 mm 3640310
Przenośnik rolkowy 2000 x 800 mm 3640311
Przedłużenie silnikowe 2000 x 800 mm potrzebne: 3640311* 3640312
Przenośnik rolkowy podająco-odbierający 2000 x 800 mm wersja ciężka 3640317
Przenośnik rolkowy podająco-odbierający 2000 x 800 mm silnikowy / wersja ciężka 3640318
Przedłużenie 2000 x 800 mm silnikowy / wersja ciężka 3640319
Akcesoria do przenośników rolkowo – pomiarowych
Boczna rolka prowadząca, ruchoma do przenośników rolkowych
(potrzebne 3640313*)
3640314
Boczna rolka prowadząca, sztywna 3640313
Rolka dodatkowa 800 mm (potrzebne 3640328*/3640310*) 3640315
Hartowane rolki nośne na 55 HRc (potrzebne 3640328/ 3640310) 3640316
1m osłony do przenośnika rolkowego (potrzebne 3640328) 3649193
2m osłony do przenośnika rolkowego (potrzebne 3640310) 3649194
2m ogranicznik z podziałką mierniczą – wersja ciężka (potrzebne 3640328* /3640310* /3640317*) 3640550
2m ogranicznik z cyfr. wskaźnik pomiarowy – wersja ciężka (potrzebne 3640328* /3640310* /3640317*) 3640551
2m przedłużenie do ogranicznika ze skalą i z podziałką mierniczą – wersja ciężka 3640552
2m przedłużenie do ogranicznika ze wskaźnikiem cyfrowym -wersja ciężka 3640553
Ogranicznik elektromechaniczny do silnikowego przenośnik rolkowy
ze skalą – wersja ciężka (potrzebne 3640311* /3640318*)
3640554
Ogranicznik elektromechaniczny do silnikowego Przenośnik rolkowa
ze wskaźnikiem cyfrowym – wersja ciężka (potrzebne 3640311*)
3640555
M42 taśmy do pił
7680 x 67 x 1,6 2-3 ZpZ Sprint Plus 3655410
7680 x 67 x 1,6 3-4 ZpZ Sprint-Medium-VS 3655411

* Należy zamówić w zestawie! ** Plus nóżki i adapter łączący

Przy zamówieniu przenośnika rolkowego zawsze należy podać, czy ma być to przenośnik doprowadzający czy odprowadzający !
