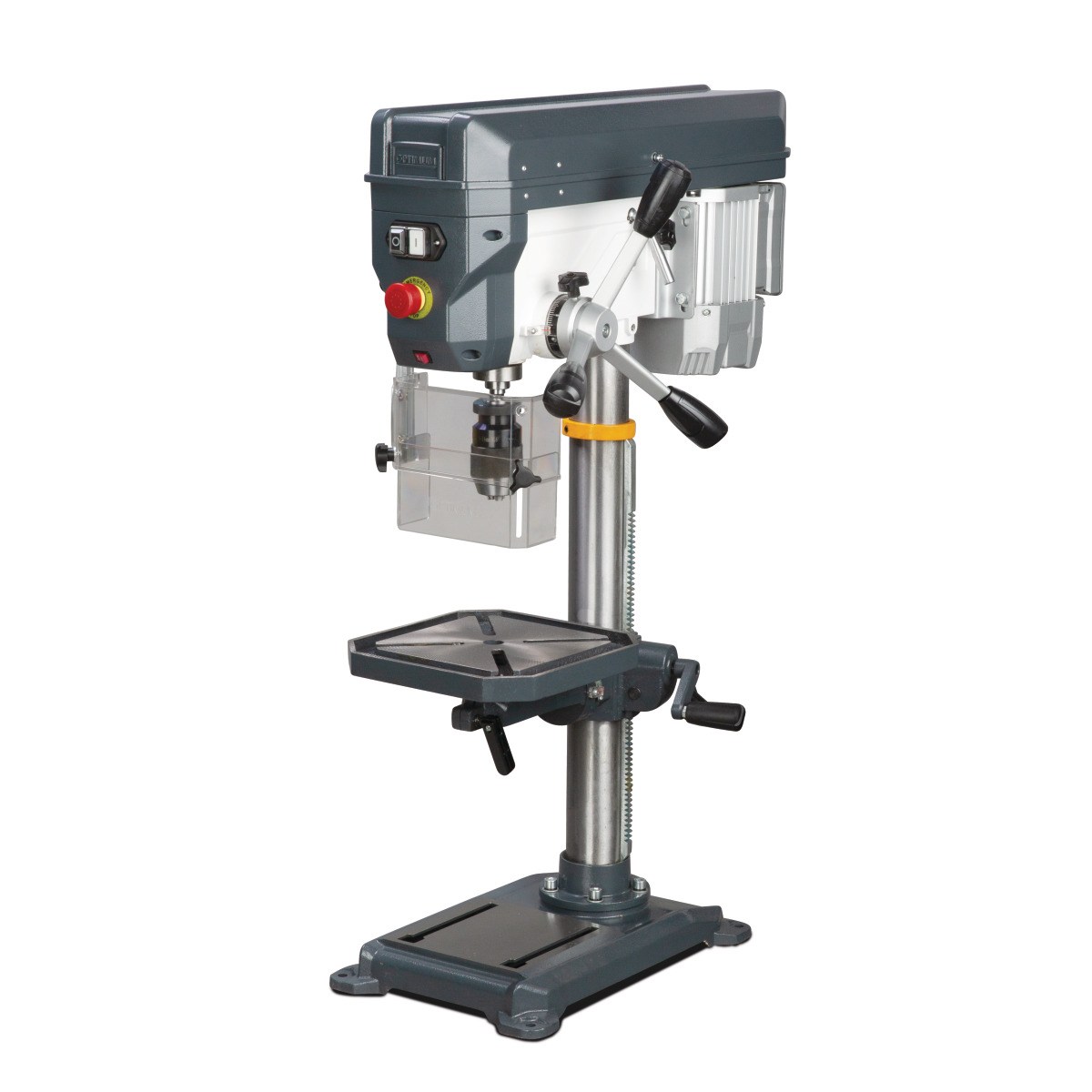

DQ 22 Wiertarka stołowa z napędem pasowym


Wersja: 400V

Numer katalogowy: 3191045 Pobierz: Aktualną stronę w PDF

Opis produktu

  • Oddzielny wyłącznik zatrzymania awaryjnego
  • Ogranicznik głębokości wiercenia
  • Precyzyjnie obrobiony, stabilny stół wiertarski z ukośnymi rowkami teowymi i kanałem do chłodziwa (DQ 18 / DQ 22)
  • Stół wiertarski można przechylać o ± 45 ° i obracać o 360 °
  • Jednoczęściowa, odlewana ciśnieniowo aluminiowa dźwignia typu quill z miękkimi uchwytami
  • Precyzyjny otwór wrzeciona
  • Elektronika zabezpieczająca 24 V DC
  • Gwarantowana koncentryczność wrzeciona wiertarskiego lepsza niż 0,03 mm mierzona we wrzecionie wiertarskim
  • Wrzeciono wiertarskie z precyzyjnymi łożyskami kulkowymi
  • Wysokiej jakości uchwyt bezkluczowy
  • Pasy jakości GATES
  • Duża płyta podstawy z rowkami teowymi, z tyłu mocno żebrowana
  • Duży ekran ochronny z regulacją wysokości i wyłącznikiem bezpieczeństwa
  • Obroty w prawo / w lewo
Model DQ 22
Nr artykułu 3191044
Dane maszyny
Napięcie elektryczne 400V
Moc silnika 550W
Wydajność wiercenia
Średnica wiercenia w stali (S235JR) Ø 20mm
Średnica wiercenia ciągłego w stali (S235JR) Ø 14 mm
Mocowanie wrzeciona
Odległość wrzeciona od kolumny 169mm
Uchwyt wrzeciona MK 2
Skok tulei wrzeciona 85 mm
Prędkości obrotowe
Zakres prędkości wrzeciona 300- 2300 min-1
Liczba stopni 12 stopni
Stół wiertarski
Wymiary stołu roboczego długość x szerokość 270 x 270
Szerokość rowka teowego 14 mm
Przechył / Obrót stołu roboczego ± 45° / 360°
Wymiary
Długość x szerokość x wysokość 700 x 351 x 1006 mm
Waga 41,7 kg

Wyposażenie standardowe

  • Szybkozaciskowy uchwyt wiertarski 1-16 mm
  • Stożek Morse’a MK 2 / B16
  • Narzędzia
