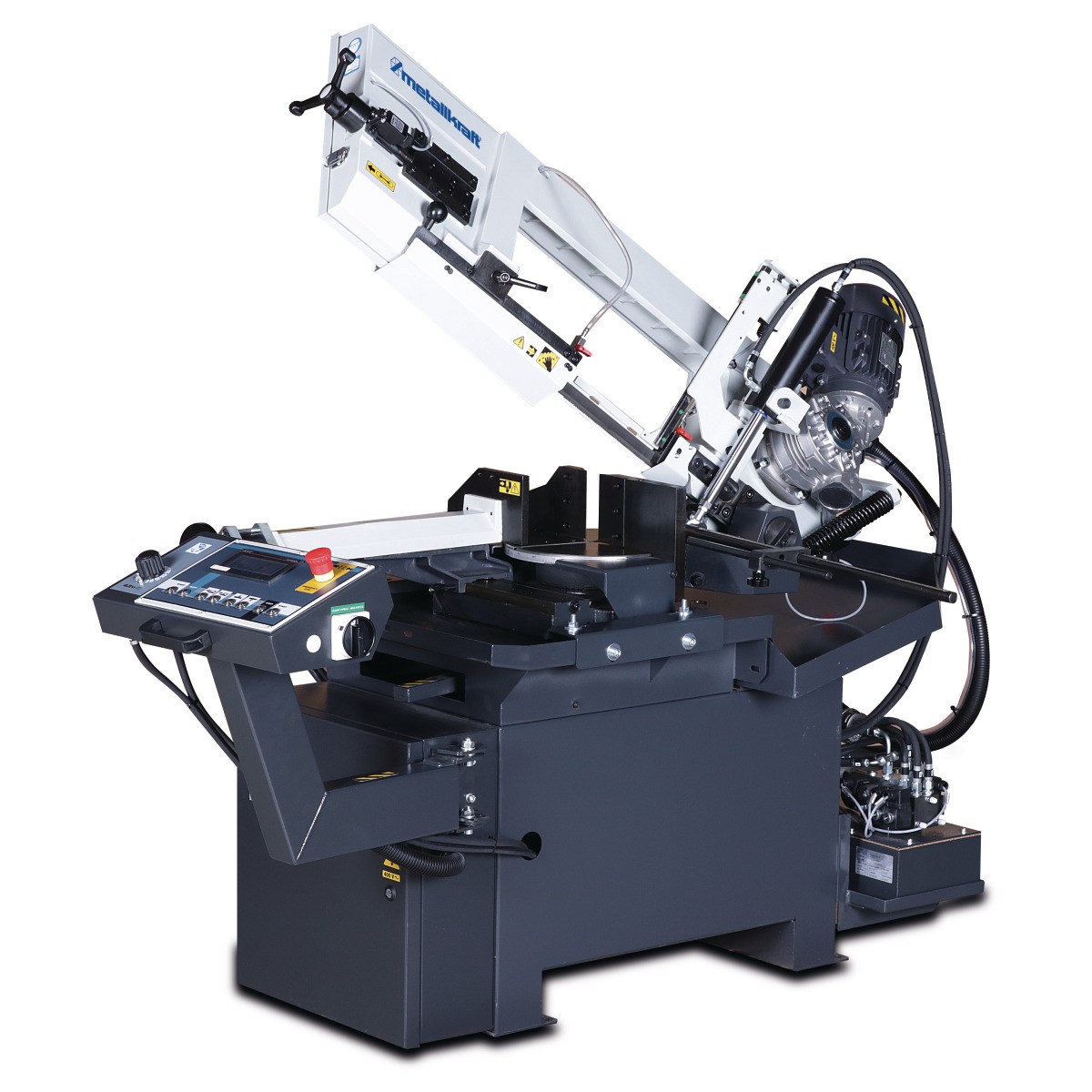

BMBS 230 x 280 HA-DG Półautomatyczna piła taśmowa do metalu


Półautomatyczna wersja, całkowicie hydrauliczna z ramą wychylną do cięć  ukośnych od +60° do -45°

Model: BMBS 230 x 280 HA-DG

Numer katalogowy: 3690026 Pobierz: Aktualną stronę w PDF Pobierz: Kartę katalogową w PDF

Opis produktu

  • Do cięcia np. stali szlachetnej, stali narzędziowej, profili pustych i materiałów pełnych
  • Precyzyjne i mocne prowadnice taśmy z regulowanymi płytami HM
  • Elektromechaniczny monitoring naprężenia taśmy piły przez mikroprzełącznik
  • Z układem chłodzącym na prowadnicach taśmy piły
  • Ze szczotką do wiórów do optymalnego czyszczenia i utrzymania taśmy piły
  • Przy podnoszeniu ramienia piły automatycznie blokuje się siłownik opuszczający w górnym położeniu – eliminuje
    to konieczność dodatkowego odcinania siłownika
  • Bezstopniowa prędkość taśmy
  • Pochylenie ramienia piły o 25° przedłuża żywotność taśmy
  • Po zakończeniu cięcia taśma piły zatrzymuje się automatycznie
  • BRP – monitoring taśmy piły
  • Po uruchomieniu cyklu cięcia imadło zaciska się automatycznie – po zakończeniu procesu
    wraca do pozycji wyjściowej

Zawartość przesyłki

  • Taśma piły
  • Pompa chłodziwa
  • Narzędzie sterownicze
  • Imadło z mechanizmem szybkiego zaciskania
  • Czujnik cięcia

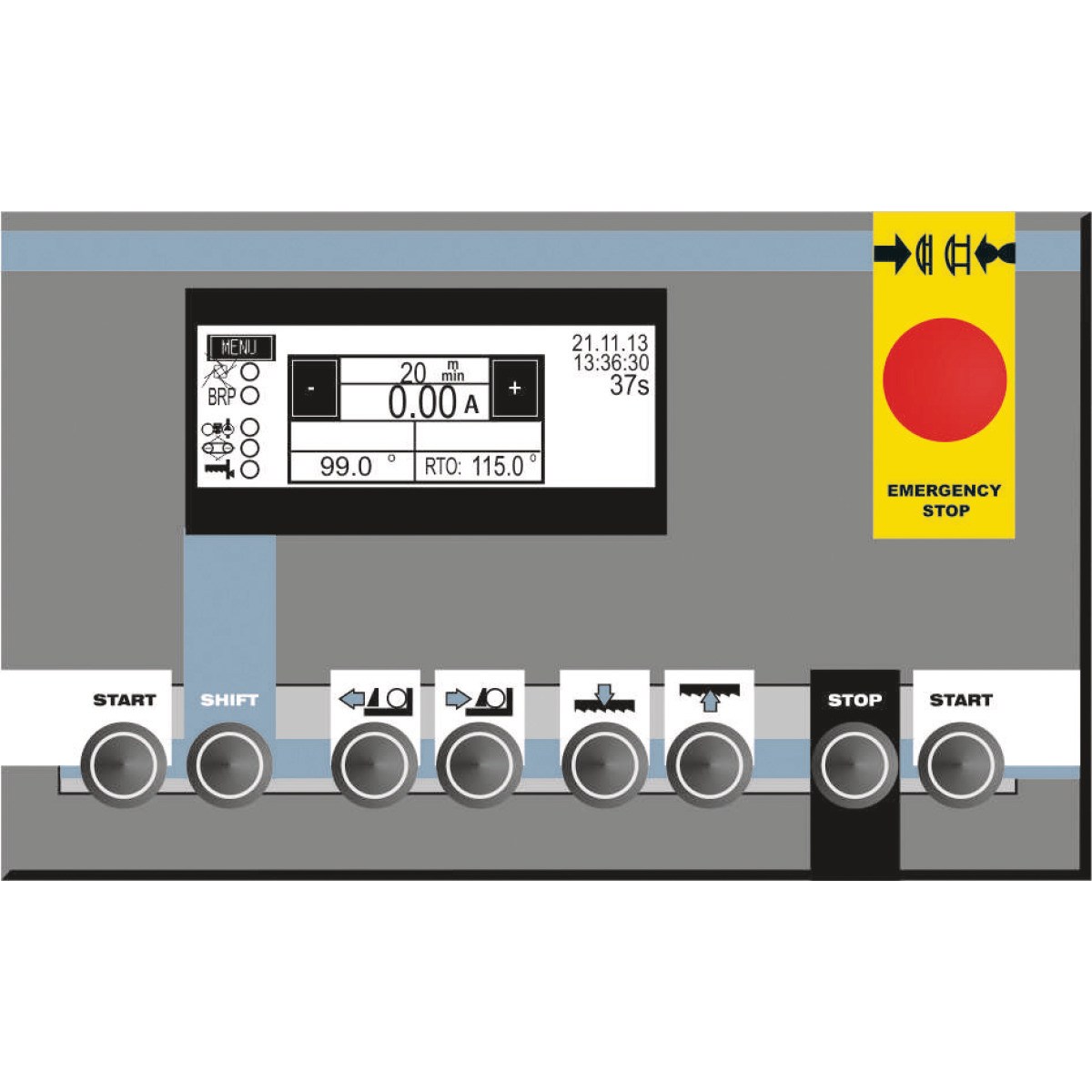

  • Wychylany pulpit sterowniczy
Model BMBS 230 x 280 HA-DG
Nr art. 3680026
Dane techniczne
Moc silnika 3 x 400 V / 50 Hz 1,5 kW
Stopnie szybkości bezstopniowo
Szybkości taśmy piły 20-100 m/min.
Wymiary taśmy piły 2720 x 27 x 0,9 mm
Wymiary (dł. x szer. x wys.) 1860 x 1045 x 1750 mm
Wysokość stołu podającego materiał 795 mm
Ciężar 395 kg
Min. długość resztkowa półwyrobu 22 mm



Obrabiany materiał   00  +450   +600  –450  Maks. przekrój wiązki
 Przekrój okrągły – rura 230 195 125 185 X
 Przekrój okrągły – pełny wałek 150 * 110 * 80 * 110 * X
  Przekrój prostokątny 280 x 180 180 x 170 120 x 110 180 x 120 180 x 120

* wartości zalecane

Akcesoria opcjonalne (tylko fabryczne) Nr art.
System mikrozraszania 3640010
Akcesoria
Pojemnik na półwyroby 3640062
Pojemnik na wióry 3640063
Mechanizm jezdny do pojemnika na wióry i pojemnika na półwyroby 3640065
Szerokość przenośników rolkowych 290 mm
1000 x 290 mm, przenośnik rolkowy 200 kg/m 3649076
2000 x 290 mm, przenośnik rolkowy 200 kg/m 3649077
Przenośnik rolkowy łączący 1000 x 290 mm strona podająca 3649220
Przenośnik rolkowy łączący 1000 x 290 mm strona odbierająca 3649221
Akcesoria do przenośników rolkowych 290 mm
Boczna rolka prowadząca 200 mm, ruchoma (potrzebna: 3649080*) 3649078
Boczna rolka prowadząca 200 mm, sztywna 3649080
Pozioma rolka do zaciskania wiązek 290 mm (potrzebne: 3649080* +
3649078*)
3649079
Dodatkowa nóżka do wzmocnienia udźwigu 3649166
Kozioł na rolkach, z regulacją wysokości, szerokość 290 mm, udźwig 200 kg 3649167
1m ogranicznik składany z podziałką mierniczą (potrzebne: 3649076*) 3649087
2m ogranicznik składany z podziałką mierniczą (potrzebne: 3649077*) 3649088
3m ogranicznik składany z podziałką mierniczą 3649089
4m ogranicznik z cyfrowym wskaźnikiem pomiarowym 3649410
5m ogranicznik z cyfrowym wskaźnikiem pomiarowym 3649411
Taśmy do pił
Taśma do pił 2720x27x0,9 5-8 ZpZ M42 Sprint 3655508
Taśma do pił 2720x27x0,9 6-10 ZpZ M42 Sprint  3655510
Taśma do pił 2720x27x0,9 10-14 ZpZ M42 Sprint 3655514
Taśma do pił 2720x27x0,9 2-3 ZpZ M42 Sprint Plus 3655603
Taśma do pił 2720x27x0,9 3-4 ZpZ M42 Sprint Plus  3655604
Taśma do pił 2720x27x0,9 4-6 ZpZ M42 Sprint-Medium-VS  3655606
Taśma do pił 2720x27x0,9 2-3 ZpZ M51 Sprint Plus  3655703
Taśma do pił 2720x27x0,9 3-4 ZpZ M51 Sprint Plus  3655704
Taśma do pił 2720x27x0,9 4-6 ZpZ M51 Sprint Plus 3655706

* Należy zamówić w zestawie!

Przy zamówieniu przenośnika rolkowego zawsze należy podać, czy ma być to przenośnik doprowadzający czy odprowadzający !
