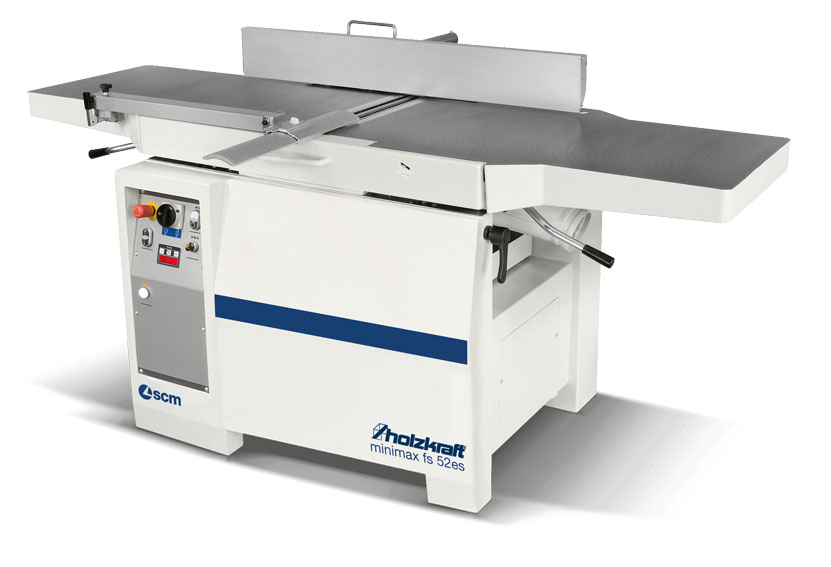

Strugarka wyrówniarko-grubiarka FS 52 elite s Spiral


Strugarka wyrówniarko-grubiarka o szerokości roboczej 520 mm ze spiralnym wałem nożowym XYLENT i elektrycznym podnoszeniem stołu.

Numer katalogowy: 5503512 Pobierz: Aktualną stronę w PDF Film: Zobacz Pobierz: Kartę katalogową w PDF

Opis produktu

  • Wał nożowy XYLENT -najwyższa jakość struganej powierzchni!
  • Brak konieczności ustawiania noży.
  • Wał strugarki z 84 ostrzami zapewniający najlepsze wyniki strugania.
  • Długie i precyzyjne stoły robocze wyrówniarki (2250 mm) podnoszone jednocześnie.
  • Łatwe podnoszenie stołów dzięki sprężynom pomocniczym.
  • Stoły robocze żeliwne, użebrowane zapewniające stabilną pracę bez wibracji.

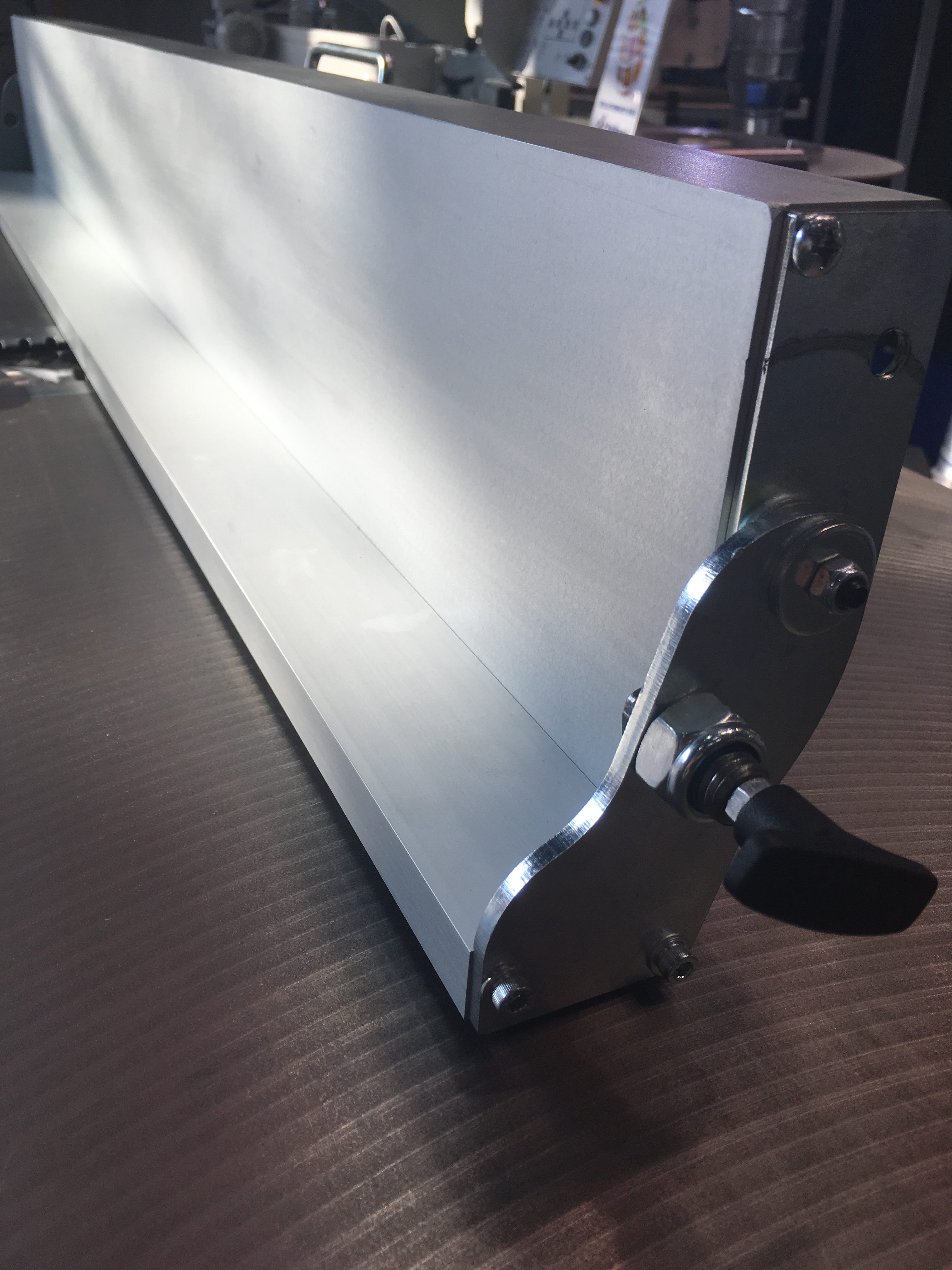

  • Masywna prowadnica wzdłużna 1200 x 160 mm z możliwością odchylenia do kąta 45 stopni.
  • Mocowanie prowadnicy na masywnym stalowym drążku o dużej średnicy zapewniające pewne prowadzenie elementu.
  • Prowadnica wyposażona w dodatkowy liniał pomocniczy do małych elementów ( STD w strugarkach z wałem TERSA)
  • Stół grubiarki prowadzony na 4 wrzecionach z gwintem trapezowym.
  • Prowadnice boczne stołu grubiarki do równoległego prowadzenia.
  • Wrzeciona od podnoszenia zabezpieczone gumowymi osłonami przeciw pyłom.
  • Podnoszenie stołu grubiarki elektryczne z wyświetlaczem cyfrowym z dokładnością do 0,1 mm.
  • Młoteczki zabezpieczające przed odrzutem elementu.
  • Wał wciągający stalowy spiralnie ryflowany dla optymalnego posuwu elementu.
  • Silnik o dużej mocy 7,0 kW
  • Konstrukcja wykonana z grubej blachy stalowej.

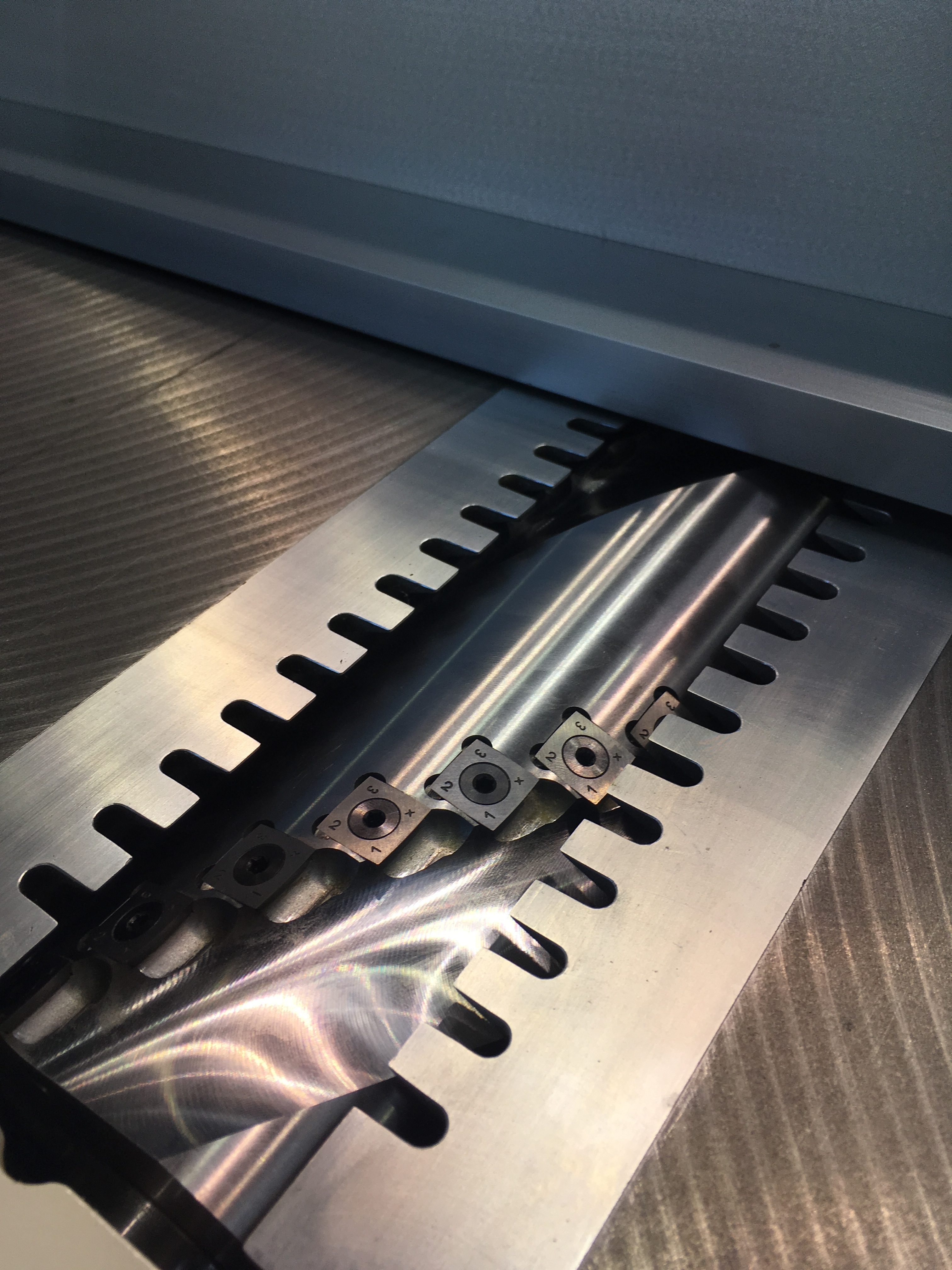

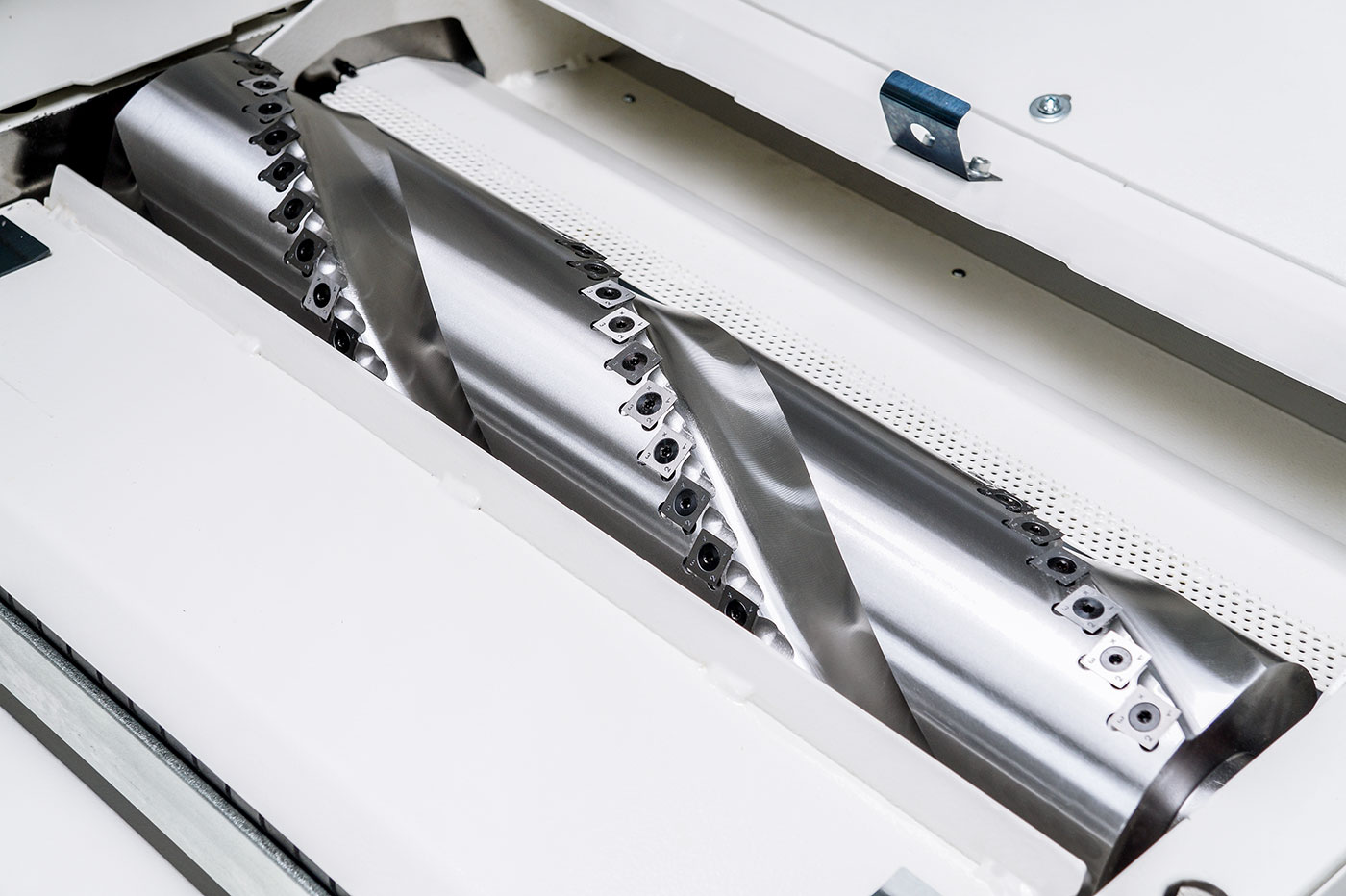

Wał XYLENT

  • Wymiary noża 15 x 15 x 2,5mm z 4 ostrzami.
  • W komplecie z kluczem dynamometrycznym do precyzyjnego mocowania.
  • Zmiana ostrza noża w kilka sekund.
  • Bardzo cicha praca.
  • Mniejsza objętość powstałego wióra = oszczędność powierzchni składowania.
  • Doskonałe wyniki strugania!

Dane techniczne: FS 52 Elite S Spiral Digital
Strugarka:
Całkowita długość stołów roboczych: 2250 mm
Szerokość robocza: 520 mm
Maksymalna grubość zbioru: 5 mm
Grubiarka:
Wymiary stołu grubiarki: 850 x 520 mm
Wysokość robocza grubiarki 3-240 mm
Minimalna długość elementu: 220 mm
Prędkość posuwu: 5/8/12/18 m/min
Wał nożowy: XYLENT
Ilość noży: 84 szt.
Średnica wałka strugarskiego: 120 mm
Obroty: 5000 min-1
Silnik 400 V / 50 Hz / S6 – 40% 7,0 kW (9,5 KM)
Średnica króćca odciągowego: 120 mm
Suport wiertarski (opcja)
Rozmiar stołu: 470 x 220
Skok boczny/ podłużny: 160 mm / 110 mm
Skok pionowy: 120 mm
Waga 695 kg
