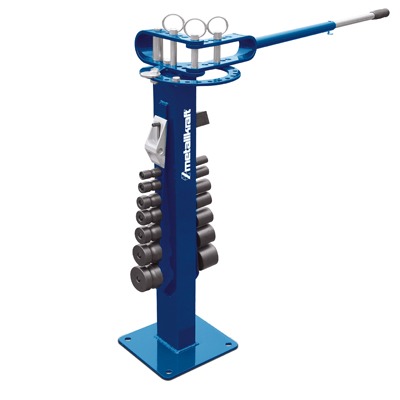

UB 10 – Mobilna giętarka uniwersalna


Giętarka uniwersalna do gięcia kątowego, obrotowego i spiralnego materiałów płaskich i czworokątnych

Model: UB 10

Numer katalogowy: 3776010 Pobierz: Aktualną stronę w PDF Pobierz: Kartę katalogową w PDF

Opis produktu

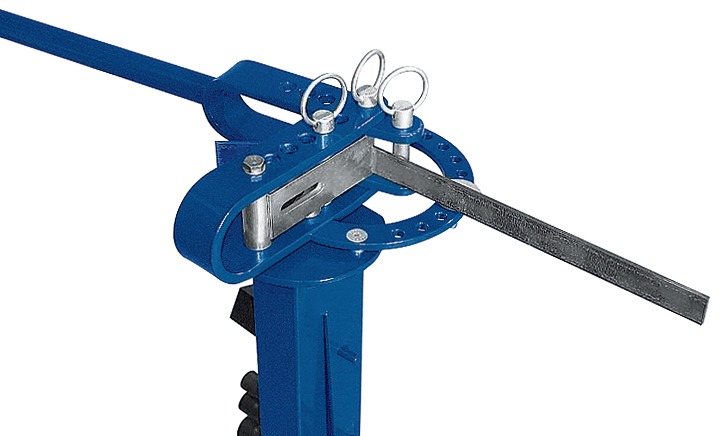

  • Gięcie na zimno pod kątem do 180°
  • regulowany ogranicznik kąta gięcia do dużej dokładności powtórzeń
  • opcją UB 11 także do gięcia spirali
  • z przykręcaną nóżką do warsztatów
  • łatwe do przewiezienia, idealne do warsztatów montażu i w wozach serwisowych
  • zdejmowana jednostka gnąca, z opcjonalną zaciskową, do stosowania także na imadle

Zawartość przesyłki:

• Rolki zaginające: 2 x 0 24/30/37/43/49/62/75 mm

Model                                                                                                                        UB 10
 Nr art.                                    3776010
 Dane techniczne
 Maks. wymiary gięcia
 Płaskownik stalowy: gięcie obrotowe  10 x 50 mm
 Płaskownik stalowy: gięcie pod kątem ostrym  6 x 50 mm
 Ciężar  32 kg
 Materiał  stal / aluminium /           Stal szlachetna
 Materiał okrągły         Ø 16 mm                          Ø 14 mm
Rury G 3/4”

*Dostępne opcjonalne elementy gnące

Akcesoria opcjonalne UB 10

Model
Zestaw rolek gnących do rur grzewczych      Nr art. 3790001
· Do gięcia na zimno rur grzewczych rozmiaru G3/8”, G1/2”, G3/4”.
· Zestaw złożony z 2 sztuk każdej wielkości. Ciężar 15 kg

Średnica wewnętrzna gięcia
· G 3/8” 102 mm
· G 1/2” 108 mm
· G 3/4” 112 mm

Zestaw rolek gnących 10-180                           Nr art.   3790002
· Do gięcia taśmy stalowej o szerokości do 50 mm i 7 mm
· Grubości i materiału czworokątnego do 16 x 16 mm
· Idealne do kowalstwa artystycznego
· Zestaw składa się z 8 rolek gnących
· Rozszerza zdolność gięcia do  Ø 110, 150, 175, 200 mm
· Ciężar 33 kg

Regulowany ogranicznik 10-200                    Nr art. 3790003
· Uniwersalny, ustawiany ogranicznik
· Do krótkich serii

Płyta zaciskowa                                                      Nr art.3790004
· Do montażu zdemontowanej jednostki gnącej UB 10 w zwykłych imadłach
· Jako proste rozwiązanie montażu, bez konieczności demontażu i zabierania ze sobą nóżki stojaka UB 10
· Możliwość zastosowania także do RB 30
· Ciężar 1,5 kg
· Zawartość przesyłki bez imadła

Zestaw do przebudowy z UB 10 na RB 30    Nr art. 3790006
· Do gięcia rur cienkościennych
· Z elementami gnącymi, elementem kątowym i prowadnicami
· Instalacja przez wymianę elementów gnących
· Elementy gnące 6 szt. : Ø 14, 16, 18, 20, 22, 25 mm
· Ciężar: 31 kg

Element do gięcia spiralnego UB 11

  • Część montowana do gięcia spiralnego na UB 10
  • Do gięcia spirali
  • Mała spirala może być używana niezależnie
  • Rolka podtrzymująca
  • Łatwy do zamocowania duży segment gnący
Model  Element do  gięcia spiralnego
Nr art.  3790011
 Dane techniczne
Maks. grubości materiałów
Czworokąt                                                                                                     5 x 5 mm
Materiał płaski                                                                                             5 x 25 mm
Materiał okrągły                                                                                           Ø 5 mm
Ciężar                                                                                                           3 kg

Akcesoria UB 11

Osobny uchwyt pałąkowy
Element do gięcia spiralnego UB 11 umożliwia korzystanie z UB 11 także bez UB 10 na zwykłych

Model UB 10-280
Nr art. 3790280
