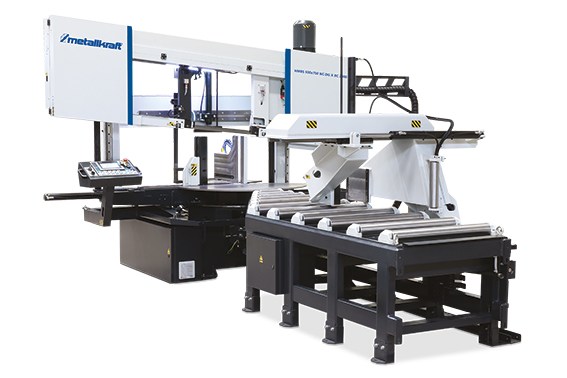

HMBS 500 x 750 NC-DG X BC 2000 – Automatyczna dwukolumnowa pozioma piła taśmowa do metalu z systemem ARP.


Automatyczna dwukolumnowa pozioma piła taśmowa do metalu z systemem ARP do cięć ukośnych od +60° do -60° i transporterem 2000 mm

Model: HMBS 500 x 750 NC-DG X BC 2000

Numer katalogowy: 3690080 Pobierz: Aktualną stronę w PDF Pobierz: Kartę katalogową w PDF

Opis produktu

  • Do cięcia długich prętów, łącznie ze stalami nierdzewnymi i narzędziowymi, oraz profili jak też materiałów litych.
  • Siłowniki hydrauliczne umożliwiają rotację talerzem obrotowym.
  • Możliwość indywidualnego wyboru między tryb półautomatycznym i automatycznym.
  • Przy cięciach prostych zaciskanie materiału przed i za cięciem w dwuczęściowym imadle
  • Z systemem ARP: Automatyczna regulacja prędkości posuwu skrawania w zależności od skrawalności materiału lub zużycia taśmy tnącej.
  • Pochylenie taśmy piły o 7° podwyższa wydajność skrawania i przedłuża żywotność
  • Szczęka zaciskowa porusza się po całym obszarze cięcia
  • Hydrauliczna sterowana regulacja kąta ramienia piły
  • Przednia prowadnica taśmy porusza się automatycznie równolegle do ruchomej szczęki imadła
  • Układ chłodzący na prowadnicach taśmy piły
  • Bezstopniowo regulacja szybkości taśmy piły 20 – 100 m/min

Zawartość przesyłki

  • Taśma tnąca
  • Narzędzie sterownicze
  • Seryjnie z automatycznym transporterem 2000 mm
  • Oświetlenie stanowiska pracy
  • Reduktor nacisku imadła
  • Bezstopniowa regulacja prędkości taśmy
  • Napędzana szczotka do wiórów
  • 64-bitowy system sterujący
  • Oświetlenie stanowiska pracy
  • Pompa chłodziwa
Model HMBS 500×750 NC-DG X BC 2000
Nr art. 3690080
Dane techniczne
Moc silnika 3 x 400 V / 50 Hz 5,5 kW
Stopnie szybkości Bezstopniowo
Szybkości taśmy piły 20 – 100 m/min.
Wymiary taśmy piły 6500 x 41 x 1,3 mm
Wymiary (dł. x szer. x wys.) 3600 x 5880 x 2400 mm
Wysokość stołu podającego materiał 815 mm
Ciężar 4150 kg

Wydajność cięcia

Obrabiany materiał   00  +450 +600  – 450  – 600  Maks. przekrój wiązki
 Przekrój okrągły – rura 500 500 330 500 300
 Przekrój okrągły – pełny wałek 400* 280* 200* 280* 190*
 Przekrój prostokątny
750×480 500×480 330×480 500×480 300×480 750 x 450

* wartości zalecane

Akcesoria opcjonalne (tylko fabryczne) Nr art.
Hydraul. mechanizm zaciskania wiązek 3640147
Transporter wiórów 3640142
System mikrozraszania 3640010
Laserowy wskaźniki linii cięcia 3640011
Szczotka na wióry poruszana silnikiem 3649709
Akcesoria
Pojemnik na półwyroby 3640062
Mechanizm jezdny do pojemnika na wióry i pojemnika na półwyroby 3640065
Przenośniki rolkowe  350 kg/m
Przenośnik rolkowy 2000 x 620 mm 3649360
Przenośnik rolkowy 1000 x 800 mm 3649500
Przenośnik rolkowy 2000 x 800 mm 3649501
Przenośnik rolkowy podający 2000 x 800 mm 3649504
Akcesoria do przenośników rolkowych
Boczna rolka prowadząca, ruchoma 3640287
Boczna rolka prowadząca, sztywna 3640286
Kozioł na rolkach, z regulacją wysokości, szerokość 620 mm, udźwig 700 kg 3640288
Rolka dodatkowa 620 mm (potrzebne: 3640276*) 3640289
M42 taśmy do pił
6500 x 41 x 1,3 mm 2-3 ZpZ Sprint Plus 3655240
6500 x 41 x 1,3 mm 3-4 ZpZ Sprint Plus 3655241
6500 x 41 x 1,3 mm 5-8 ZpZ Sprint 3655242

* Należy zamówić w zestawie!
